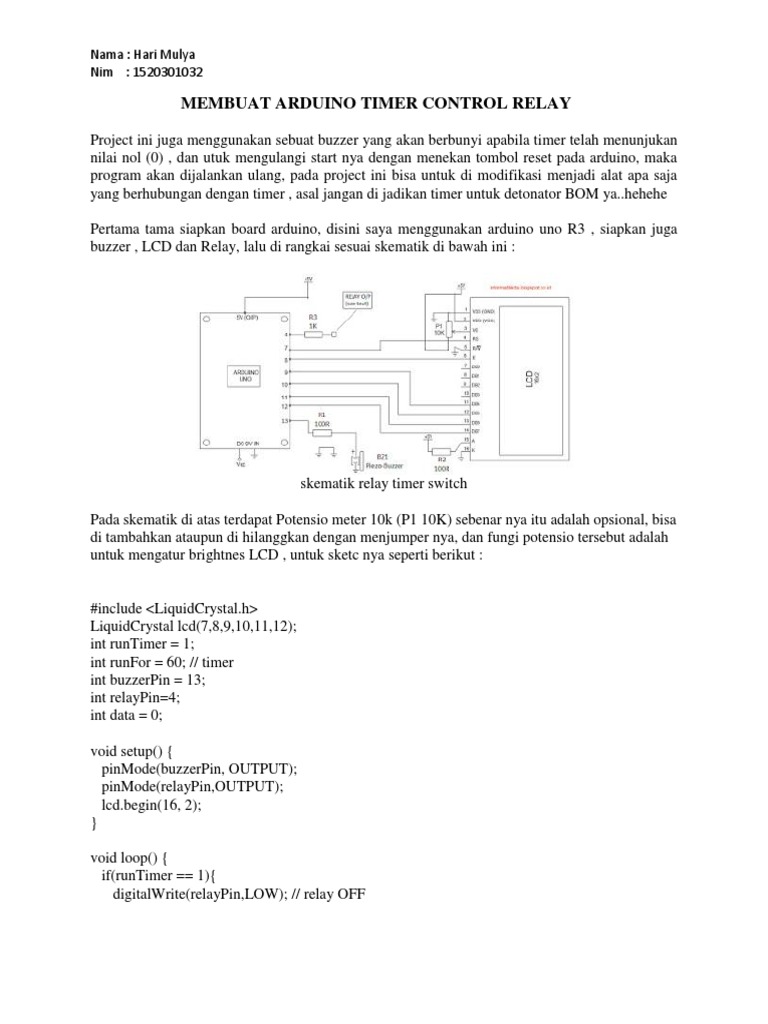

MEMBUAT ARDUINO TIMER CONTROL RELAY

Project ini juga menggunakan sebuat buzzer yang akan berbunyi apabila timer telah menunjukan
nilai nol (0) , dan utuk mengulangi start nya dengan menekan tombol reset pada arduino, maka
program akan dijalankan ulang, pada project ini bisa untuk di modifikasi menjadi alat apa saja
yang berhubungan dengan timer , asal jangan di jadikan timer untuk detonator BOM ya..hehehe

Pertama tama siapkan board arduino, disini saya menggunakan arduino uno R3 , siapkan juga
buzzer , LCD dan Relay, lalu di rangkai sesuai skematik di bawah ini :

skematik relay timer switch

Pada skematik di atas terdapat Potensio meter 10k (P1 10K) sebenar nya itu adalah opsional, bisa
di tambahkan ataupun di hilanggkan dengan menjumper nya, dan fungi potensio tersebut adalah
untuk mengatur brightnes LCD , untuk sketc nya seperti berikut :

#include <LiquidCrystal.h>
LiquidCrystal lcd(7,8,9,10,11,12);
int runTimer = 1;
int runFor = 60; // timer
int buzzerPin = 13;
int relayPin=4;
int data = 0;

void setup() {
pinMode(buzzerPin, OUTPUT);
pinMode(relayPin,OUTPUT);
lcd.begin(16, 2);
}

void loop() {
if(runTimer == 1){
digitalWrite(relayPin,LOW); // relay OFF
 lcd.clear();
lcd.print("TIMER=");
//Start timer
timer();
} else {
digitalWrite(relayPin,HIGH); // relay ON

}
runTimer = 0;
lcd.noDisplay();
delay(250);
for(int duration = 0; duration < 100; duration ++){
digitalWrite(buzzerPin, HIGH);
delayMicroseconds(500);
digitalWrite(buzzerPin, LOW);
delayMicroseconds(500);
}
lcd.display();
delay(250);
}

void timer() {
for(int timer = runFor;timer > 0; --timer){
if(timer >= 10) {
lcd.setCursor(6,0);
} else {
lcd.setCursor(6,0);
lcd.print("0");
lcd.setCursor(7,0);
}
lcd.print(timer);
lcd.print(" SECOND!");
delay(1000);
}
lcd.setCursor(0,0);
lcd.clear();
lcd.print(" TIMER ALERT!");
}

Compile program di atas dan download ke arduino , setelah itu silakan di ujicoba alat nya, untuk
dokumentasi alat yang sudah jadi seperti gambar di bawah ini :
Nama : Hari Mulya
Nim : 1520301032

arduino timer control relay
