Security Level: only for internal

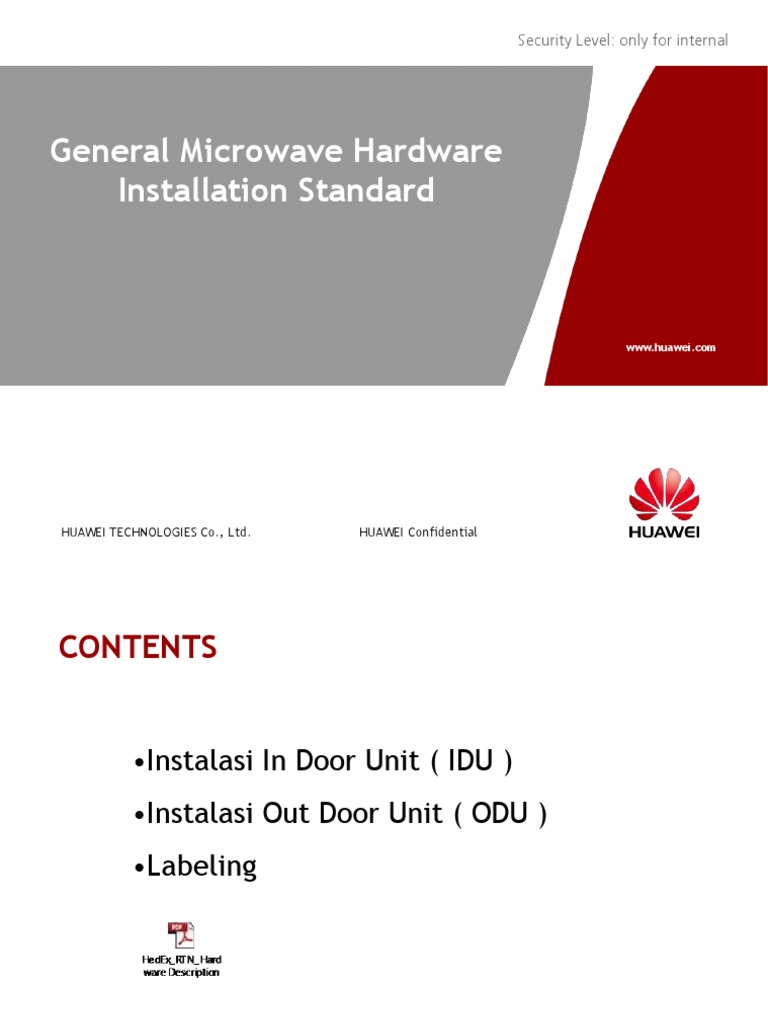

General Microwave Hardware

Installation Standard

www.huawei.com

HUAWEI TECHNOLOGIES Co., Ltd. HUAWEI Confidential

CONTENTS

•Instalasi In Door Unit ( IDU )

•Instalasi Out Door Unit ( ODU )
•Labeling

HUAWEI TECHNOLOGIES Co., Ltd. HUAWEI Confidential Page 2

Instalasi Indoor
Installasi pada rack 19”

Rack 19”
• Posisi IDU pada rack 19” tersusun dari atas
kebawah
• Urutan IDU berurut dari nomer 1 sampai N
• Posisi paling atas dari rack adalah DCPDB
(optional)
• Jarak antara IDU harus lebih dari 1 U
• IDU Unit yg terpasang pada rack 19 harus
dipastikan terkoneksi dengan kencang dan
benar.

HUAWEI TECHNOLOGIES Co., Ltd. HUAWEI Confidential Page 3

 1. Kabel Power dan kabel signal harus terpisah.
2. Jarak minimum lebih dari 3 cm antara kabel
Instalasi Indoor 3.
power dan signal.
Kabel coax di ties rapih dengan ties putih.
4. Kabel interkoneksi dipastikan sesuai
Installasi pada rack 19” design,rapih dan terkoneksi dengan benar
untuk memudahkan maintenance dan
ekspansi.
5. Pastikan grounding IDU terkoneksi ke IGB
6. Pastikan semua connector terpasang dgn
kencang

atau

Sample

HUAWEI TECHNOLOGIES Co., Ltd. HUAWEI Confidential Page 4

Instalasi Indoor
Installasi Kabel pada Indoor cable tray
1. Kabel Power dan kabel signal harus terpisah.
2. Kabel coax di distribusikan rapih
3. Inlet outlet pada feeder windows tertutup
rapat menghindari air dan debu
4. Pastikan cable grounding terpasang dgn
kencang

HUAWEI TECHNOLOGIES Co., Ltd. HUAWEI Confidential Page 5

Instalasi Outdoor
Installasi Kabel pada Outdoor cable tray
1. Kabel coax di distribusikan dgn rapih menggunakan clamp
cable coax dgn jarak atara clamp 1-1,5 m
2. Terpisah dengan kabel grounding

HUAWEI TECHNOLOGIES Co., Ltd. HUAWEI Confidential Page 6

Instalasi Outdoor
Antenna and ODU Unit

1. Review manual Antena yg dikirimkan beserta

antena packing.
2. Handle with Care
3. Setting polarisasi antena berdasarkan design.
4. Antenna 0,3-0,6 tidak memerlukan stopper &
strut.
5. Cable grounding Y/G ODU terkonek langsung
ke vertical bar / bus bar
6. spare kabel coax 3-5 gulung diameter 30cm
7. Antenna, Braket, mounting terpasang dengan
kuat, pastikan semua koneksi baut terpasang
kencang.

HUAWEI TECHNOLOGIES Co., Ltd. HUAWEI Confidential Page 7

Instalasi Outdoor
Antenna MW diameter 1,2m & 1,8m

1. Antenna MW diameter 1,2m & 1,8m

memerlukan 1 strut

HUAWEI TECHNOLOGIES Co., Ltd. HUAWEI Confidential Page 8

Instalasi Outdoor
Antenna MW diameter 2,5m 3,2m

1. Antenna MW diameter 2,5m & 3,2

memerlukan 2 strut

HUAWEI TECHNOLOGIES Co., Ltd. HUAWEI Confidential Page 9

 1. Kabel Power dan kabel signal harus terpisah.
2. Jarak minimum lebih dari 3 cm antara kabel
Instalasi Outdoor 3.
power dan signal.
Kabel coax di ties rapih dengan ties putih.
4. Kabel interkoneksi dipastikan sesuai
Installasi pada rectifier design,rapih dan terkoneksi dengan benar
untuk memudahkan maintenance dan
ekspansi.
5. Pastikan grounding IDU terkoneksi ke IGB
6. Pastikan semua connector terpasang dgn
kencang

Note : IDU placement follow customer requested

HUAWEI TECHNOLOGIES Co., Ltd. HUAWEI Confidential Page 10

 Instalasi Outdoor
Bracket Mounting Pole

HUAWEI TECHNOLOGIES Co., Ltd. HUAWEI Confidential Page 11

Instalasi Outdoor
Grounding Yellow green MW

1. Cable grounding
Y/G ODU
terkonek
langsung ke
vertical bar
menggunakan
kuku macan atau
bus bar terdekat.

HUAWEI TECHNOLOGIES Co., Ltd. HUAWEI Confidential Page 12

Instalasi Outdoor
Grounding Point
1. Cable grounding Y/G ODU terkonek langsung ke vertical bar
menggunakan kuku macan atau bus bar terdekat.
2. Grounding Kit di pasang 1m sebelum bending (point. 2) dan
Sebelum FEP (Point. 3)

Point 1

Point 2

Point 3

HUAWEI TECHNOLOGIES Co., Ltd. HUAWEI Confidential Page 13

Instalasi Outdoor Method
Waterproofing • 3x electrical tape
• 3x rubber
for connector and grounding point • 3x electrical Tape
• Tie wrap with black ties

HUAWEI TECHNOLOGIES Co., Ltd. HUAWEI Confidential Page 14

 Label Indoor
1. Label harus di print dengan kualitas laser printer
2. Gunakan Arial-14 (Minimum)
3. Tinta Permanent kemudain di laminating
4. Dipasang pada jarak 1-2 cm dari conektor.

Label IDU

Sample

Label template may follow customer standard

HUAWEI TECHNOLOGIES Co., Ltd. HUAWEI Confidential Page 15

 Label Indoor
Label Power

1. Label harus di print

2. Gunakan Arial-14 (Minimum)
3. Tinta Permanent kemudian di
laminating
4. Dipasang pada jarak 1-2 cm dari
Sample conektor.

Label template may follow customer standard

HUAWEI TECHNOLOGIES Co., Ltd. HUAWEI Confidential Page 16

 Label indoor
Label Power

Sample

Label template may follow customer standard

HUAWEI TECHNOLOGIES Co., Ltd. HUAWEI Confidential Page 17

 Label Indoor
Coaxial cable labels

Sample

use heatshrink
Label template may follow customer standard

HUAWEI TECHNOLOGIES Co., Ltd. HUAWEI Confidential Page 18

 Label Indoor
Data labels

Data Labels
1. Menggunakan label printer
2. Font size 1x1
3. Paper size 9mm

Sample

Label template may follow customer standard

HUAWEI TECHNOLOGIES Co., Ltd. HUAWEI Confidential Page 19

 Label Indoor
Labels DDF

Label template may follow customer standard

HUAWEI TECHNOLOGIES Co., Ltd. HUAWEI Confidential Page 20

Label Outdoor
Antenna dan ODU labels
ANT TO
Sample STO MARUNDA
(JKB BSC 1)
Semua bentuk outdoor label
harus dilaminating, dan dilapisi
islolasi bening

ODU TO
STO MARUNDA
(JKB BSC 1)

Sample

HUAWEI TECHNOLOGIES Co., Ltd. HUAWEI Confidential Page 21
