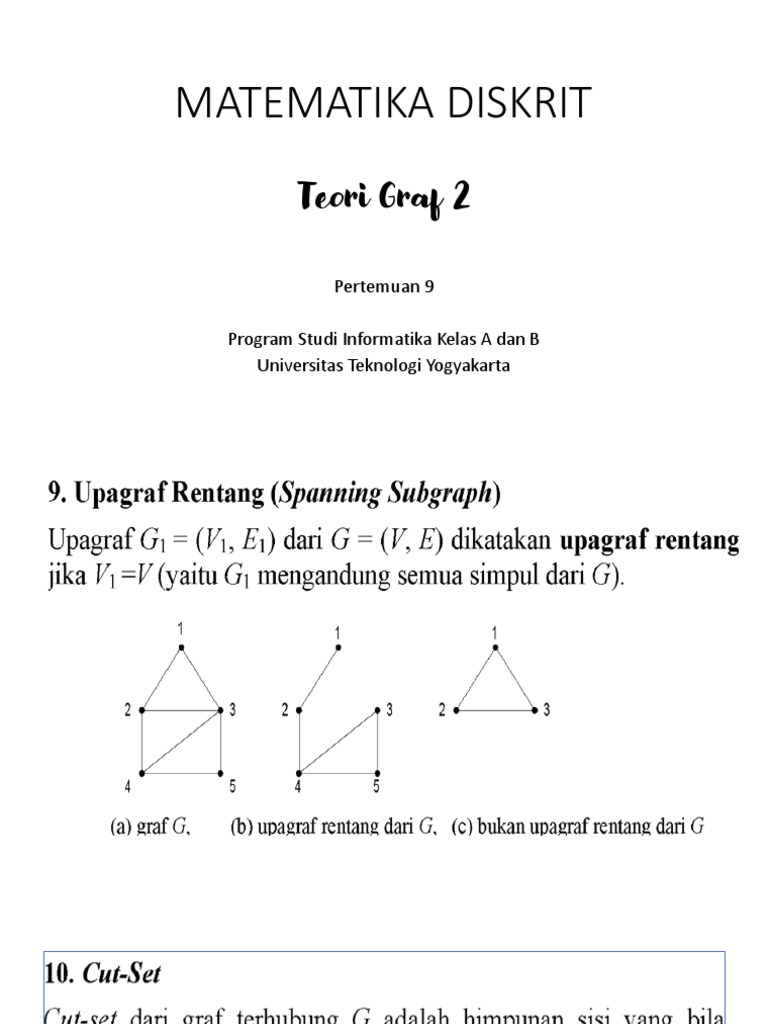

MATEMATIKA DISKRIT

Teori Graf 2

Pertemuan 9

Program Studi Informatika Kelas A dan B

Universitas Teknologi Yogyakarta
Latihan
BEBERAPA GRAF KHUSUS
 Berapa jumlah maksimum dan jumlah minimum simpul

Contoh pada graf sederhana yang mempunyai 16 buah sisi dan tiap
simpul berderajat sama dan tiap simpul berderajat ≥ 4 ?

• Tiap simpul berderajat sama -> graf teratur.

𝑛𝑟 2𝑒 2 16 32
• Jumlah sisi pada graf teratur berderajat r adalah 𝑒 = . Jadi, 𝑛 = = = .
2 𝑟 𝑟 𝑟

32
• Untuk r = 4, jumlah simpul yang dapat dibuat adalah maksimum, yaitu 𝑛 = = 8.
4

• Untuk r yang lain (r > 4 dan r merupakan pembagi bilangan bulat dari 32):
32
𝑟 = 8 −> 𝑛 = = 4 -> tidak mungkin membuat graf sederhana.
8

32
𝑟 = 16 −> 𝑛 = 16 = 2 −> tidak mungkin membuat graf sederhana.

• Jadi, jumlah simpul yang dapat dibuat adalah 8 buah (maksimum dan minimum).
Contoh
Contoh Graf Bipartite
Contoh Graf Bukan Bipartite
Latihan
Apakah Graf H merupakan graf Bipartite?
Latihan
REPRESENTASI GRAF
Contoh
Buatlah Matriks Adjacency yang merepresentasikan graf-graf berikut !
Contoh Matriks Adjasensi Untuk Graf Berlabel
Contoh
Diberikan matriks Adjasensi dari suatu matriks :

a. 𝑑 𝑣1 = 𝑎11 + 𝑎12 + 𝑎13 + 𝑎14 = 0 + 1 + 1 + 0 = 2

b. 𝑑 𝑣4 = 𝑎41 + 𝑎42 + 𝑎43 + 𝑎44 + 𝑎45 = 0 + 0 + 1 + 0 + 0 = 1
c. 𝑑 𝑣3 = 𝑎31 + 𝑎32 + 𝑎33 + 𝑎34 = 1 + 0 + 0 + 0 = 1
Contoh
Contoh
Contoh Matriks Insidensi
Contoh
Latihan
GRAF ISOMORFIK

• Motivasi
Diberikan matriks ketetanggaan (adjacency matrices) dari sebuah
graf tidak berarah sbb

Gambarkan dua buah graf yang yang bersesuaian dengan

matriks tersebut.
Penyelesaian

• Dua buah graf yang sama (hanya penggambaran secara geometri

berbeda) disebut sebagai dua graf yang ISOMORFIK
Definisi Graf Isomorfik
CONTOH
CONTOH
Apakah graf – graf berikut isomorfik?

SOAL 1

SOAL 2
PENYELESAIAN SOAL 1
Kedua graf pada soal 1 tidak isomorfik sebab tidak ada korespodensi satu-satu
antara simpul-simpul pada kedua graf tersebut.
• Kita tinjau simpul 𝒅 pada graf sebelah kiri
Simpul 𝑑 ini bertetangga dengan dua simpul yang berderajat 2 yaitu 𝑎 dan 𝑐 , serta
bertetangga dengan sebuah simpul berderajat 3 yaitu ℎ.
• Nah, selanjutnya perhatikan graf sebelah kanan
Graf sebelah kanan tidak punya simpul yang berkorespondensi dengan 𝑑. Kita
perhatikan simpul 𝑠, simpul 𝑠 bertetangga dengan sebuah simpul berderajat 2 yaitu
𝑟 dan bertetangga dengan 2 simpul berderajat 3 yaitu 𝑝 dan 𝑤.
Penyelesaian Soal 2
Kedua graf pada soal 2 adalah graf yang ISOMORFIK sebab terdapat korespodensi
satu-satu antara simpul-simpul graf di sebelah kiri dengan graf di sebelah kanan,
yaitu :
• Simpul 𝑎 berkorespodensi dengan 𝑢
• Simpul 𝑏 berkorespodensi dengan 𝑞
• Simpul 𝑐 berkorespodensi dengan 𝑟
• Simpul 𝑑 berkorespodensi dengan s
• Simpul 𝑒 berkorespodensi dengan 𝑝
• Simpul 𝑓 berkorespodensi dengan 𝑡
Contoh

Gambarkan 2 buah graf yang isomorfik dengan graf reguler

berderajat 3 yang mempunyai 8 buah simpul !

Jawab :
GRAF PLANAR & GRAF BIDANG (Plane Graph)

• Graf yang dapat digambarkan pada bidang datar dengan sisi-

sisi tidak saling memotong (bersilangan) disebut graf planar,
• jika tidak demikian, maka ia disebut graf tak-planar.
• K4 adalah graf planar:
Contoh
Graf 𝐾5 adalah graf tak planar
Contoh

Gambarkan graf di bawah ini sehingga tidak ada sisi-sisi yang

berpotongan (menjadi graf bidang) !
Penyelesaian
Region Yang Terbentuk Dari Graf Bidang

• Sisi-sisi pada graf bidang membagi bidang datar menjadi

beberapa wilayah (region) atau muka (face).

• Graf bidang pada gambar di bawah ini terdiri atas 6 wilayah

(termasuk wilayah terluar):
Hubungan Antara Simpul,Sisi dan Wilayah

• Hubungan antara jumlah simpul (n), jumlah sisi (e), dan

jumlah wilayah (f ) pada graf bidang:

n–e+f=2 …………… (Rumus Euler)

 Contoh
• Pada Gambar di bawah, e = 11 dan n = 7, f = 6, maka
11 – 7 + 6 = 2.
Contoh

Misalkan graf sederhana planar memiliki 24 buah simpul, masing-

masing simpul berderajat 4. Representasi planar dari graf
tersebut membagi bidang datar menjadi sejumlah wilayah atau
muka. Berapa banyak wilayah yang terbentuk?
Penyelesaian
• Diketahui n = jumlah simpul = 24 dan karena derajat tiap simpul adalah 4
maka
Jumlah derajat seluruh simpul = 24 × 4 = 96.

• Menurut lemma jabat tangan, diperoleh jumlah sisinya sbb :

jumlah derajat = 2 × jumlah sisi

sehingga

jumlah sisi = e = jumlah derajat/2 = 96/2 = 48

• Dari rumus Euler, n – e + f = 2, diperoleh banyak wilayah yang terbentuk adalah

f = 2 – n + e = 2 – 24 + 48 = 26 buah.
Ketaksamaan Euler

• Diketahui graf planar sederhana dan terhubung dengan f buah

wilayah, n buah simpul, dan e buah sisi (e > 2) selalu berlaku:

e ≤ 3n – 6
• Ketaksamaan inilah yang dinamakan Ketaksamaan Euler
• Ketaksamaan Euler dapat digunakan untuk menunjukkan suatu
graf adalah graf planar atau tidak.
Contoh
Pada graf K4, diperoleh n = 4, e = 6, memenuhi ketidaksamaan Euler, sebab
6 ≤ 3(4) – 6.
Jadi, K4 adalah graf planar.

Pada graf K5, n = 5 dan e = 10, tidak memenuhi ketidaksamaan Euler sebab
10 ≥ 3(5) – 6.
Jadi, K5 tidak planar
Kasus Khusus

• Ketaksamaan Euler hanyalah syarat perlu agar suatu graf dikatakan planar
tetapi belum merupakan syarat cukup

• Artinya, meskipun graf planar sederhana memenuhi ketaksamaan Euler

tetapi tidak selalu menjamin keplanaran suatu graf

• Sebagai contoh, Graf 𝐾3,3 bukan graf planar tetapi memenuhi ketaksamaan
Euler yaitu 𝑒 = 9 dan 𝑛 = 6 sehingga 9 ≤ 3 6 − 6 = 12
• Perlu diberikan Asumsi baru yaitu setiap daerah pada graf planar
dibatasi oleh paling sedikit 4 sisi

• Dengan melakukan modifikasi pada ketaksamaan Euler diperoleh

ketaksamaan baru,

𝒆 ≤ 𝟐𝒏 − 𝟒
SIFAT GRAF KURATOWSKI
Graf Homeomorfik

Dua graf 𝐺1 dan 𝐺2 dikatakan Homeomorfik jika salah satu dari kedua
graf tersebut diperoleh dari graf yang lain dengan cara menyisipkan
dan/atau membuang simpul yang berderajat 2.
Contoh

Ketiga graf tersebut adalah graf Homeomorfik satu sama lain.

• Graf 𝐺2 didapat dengan menghilangkan simpul 𝑣 (berderajat 2) pada graf 𝐺1
• Graf 𝐺3 didapat dengan menambahkan simpul 𝑥 dan 𝑦 (masing-masing
berderajat 2) pada 𝐺2
Teorema Kuratowski

Suatu graf G dikatakan bersifat Planar jika dan hanya jika G

tidak mempunyai upagraf yang isomorfik dengan salah satu
graf Kuratowski atau homeomorfik dengan salah satu dari
keduanya.
CONTOH
Contoh

Tunjukkan bahwa Graf Petersen tidak bersifat Planar

menggunakan Teorema Kuratowski!
Penyelesaian
Lintasan & Sirkuit Graf
Contoh
Sifat Graf Euler Pada Graf Tak Berarah
• Sifat Graf Semi Euler
Teorema. Graf tidak berarah memiliki lintasan Euler (graf Semi Euler) jika
dan hanya jika terhubung dan memiliki dua simpul berderajat ganjil atau
tidak ada simpul yang berderajat ganjil sama sekali.

• Sifat Graf Euler

Teorema. Graf tidak berarah G adalah graf Euler (memiliki sirkuit Euler) jika
dan hanya jika setiap simpul berderajat genap.
Sifat Graf Euler Pada Graf Berarah
• Sifat Graf Euler

Teorema. Graf berarah G adalah graf Euler jika dan hanya jika G terhubung dan setiap
simpul memiliki derajat masuk dan derajat keluar yang sama.

• Sifat Graf Semi Euler

Teorema. Graf G merupakan Graf Semi Euler jika hanya jika G terhubung dan setiap simpul
memiliki derajat masuk dan derajat keluar yang sama kecuali dua simpul yaitu

1. Simpul dengan derajat keluar = derajat masuk + 1

2. Simpul dengan derajat masuk = derajat keluar + 1

Contoh
Lintasan & Sirkuit Hamilton
Contoh
Sifat Graf Hamilton
Sifat Graf Hamilton

Teorema. Diberikan graf lengkap G dengan n simpul.

𝑛−1
1. Jika n ganjil dan 𝑛 ≥ 3 maka terdapat buah sirkuit Hamilton
2

yang saling lepas (tidak beririsan).

𝑛−2
2. Jika n genap dan 𝑛 ≥ 4, maka pada graf G terdapat sebanyak
2

buah sirkuit Hamilton yang saling lepas.

Contoh
Sembilan anggota klub bertemu tiap hari untuk makan siang
pada sebuah meja bundar. Mereka memutuskan duduk
sedemikan sehingga setiap anggota mempunyai tetangga
duduk berbeda pada setiap makan siang. Berapa hari
pengaturan terebut dapat dilaksanakan?
Penyelesaian
• Graf yang merepresentasikan masalah tersebut sbb

𝑛−1 9−1
Karena n=9 ganjil, maka diperoleh = = 4. Jadi banyak hari yang
2 2
diperlukan adalah 4 hari.
Contoh

Gambar di bawah ini adalah denah lantai dasar sebuah gedung.

Apakah dimungkinkan berjalan melalui setiap pintu di lantai itu
hanya satu kali saja jika kita boleh mulai memasuki pintu yang
mana saja?
Penyelesaian
• Nyatakan ruangan sebagai simpul dan pintu antar ruangan sebagai sisi.
• Setiap pintu hanya boleh dilewati sekali (tidak harus kembali ke titik asal)
• Karena hanya melewati sisi tepat sekali maka diperoleh lintasan Euler
• Di dalam graf tersebut ada 2 simpul berderajat ganjil (simpul 1 dan 6), selebihnya genap
maka pasti ada lintasan Euler
• Dengan demikian, setiap pintu dapat dilewati sekali saja
