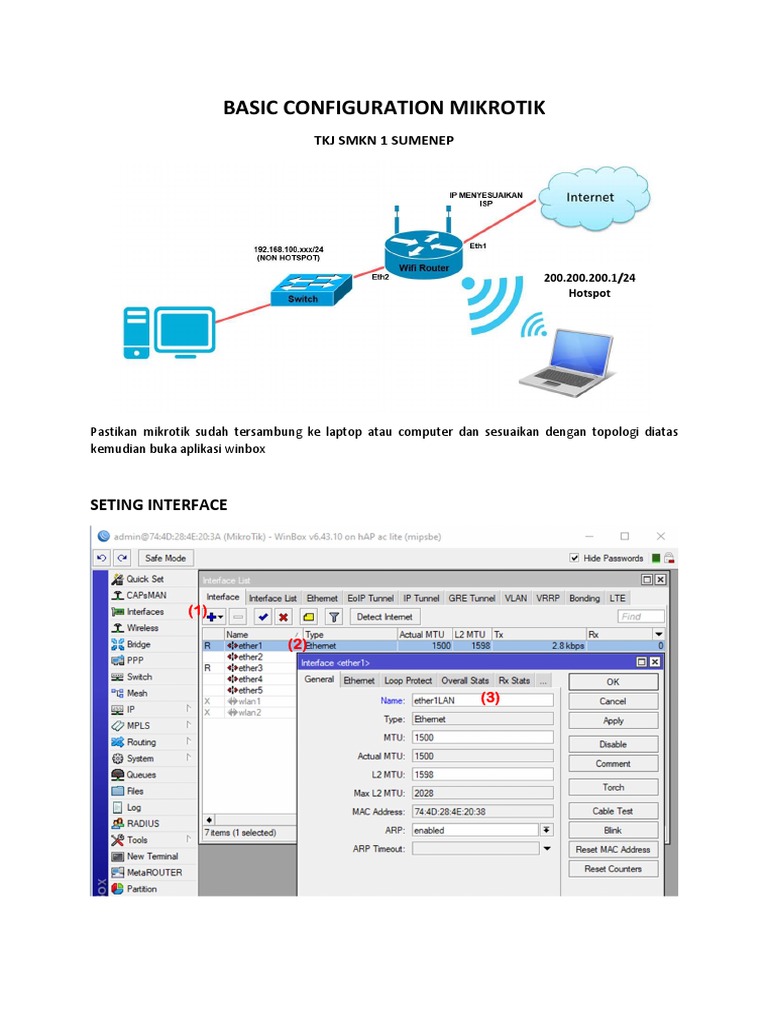

BASIC CONFIGURATION MIKROTIK

TKJ SMKN 1 SUMENEP

200.200.200.1/24
Hotspot

Pastikan mikrotik sudah tersambung ke laptop atau computer dan sesuaikan dengan topologi diatas
kemudian buka aplikasi winbox

SETING INTERFACE

(1)

(2)

(3)
Pada menu interface(1) berisi daftar interface yagn tersedia pada mikrotik, dikolom pertama ada tanda
“R” (running) artinya interface tersebut tertancap kabel dan terhubung ke LAN, tanda “X” artinya interface
tersebut dalam keadaan disable atau tidak diaktifkan sedangkan yang kosong interface dalam keadaan
aktif namun tidak terbung ke LAN.

Untuk mengganti nama interface agar tidak bingung mengindentifikasi jalur LAN bisa dengan cara klik 2x
pada interface tersebut misalkan pada interface ether1 untuk jaringan LAN tinggal klik 2x (2), pada bagian
Name silahkan edit misalkan “ether1LAN” (3) kemudian klik OK. Untuk interface yang lain lakukan yang
sama sesuai dengan kebutuhan

SETTING IP ADDRESS

(3)

(4)
(2)

(1)

Untuk seting ip address klik IP (1) pilih address (2), pada jendela address list klik “+”(3), pada jendela new
address isi “Address”(4) sesuai dengan desain topologinya misalkan 6.6.6.253/24, kosongi bagian
“network” dan pilih “Interface” yang akan diberikan IP Address. Simpan dengan klik OK. Lakukan pada
interface lainnya untuk memberikan IP Address.
MENGAKTIFKAN INTERFACE WIFI

(4)
(1)

(3) (5)

(2)

Untuk mengaktifkan interface Wifi pilih menu “Wireless”(1) kemudian pada jendela Wireless Tables pilih
“Wlan1”(2) kemudian klik contreng “√”(3). Pada bagian Mode (4) pilih “ap bridge”. Pada bagian SSID (5)
adalah nama wifinya silahkan sesuai keinginan contoh saya adalah “My Wifi”. Kemudian simpan dengan
klik aplly atau OK.

Untuk memberikan ip address pada interface WLAN lakukan seperti pada bagian SETTING IP ADDRESS
SETTING GATEWAY ROUTER

(3)

(1)

(4)

(2)

Untuk meberikan gateway pada mikrotik klik menu “IP”(1), pilih “Routes”(2), pada halaman Route List klik
tanda “+”(3) akan muncul halaman New Route pada bagian “Gateway”(4) isikan gateway sesuai dengan
jaringan, misalkan pada tutorial ini saya berikan gateway 6.6.6.1, kemudian klik OK.

SETTING DNS

(3)

(1)

(2)

Klik menu “IP”(1) pilih “DNS”(2) pada halaman DNS Settings isikan IP DNS pada “Servers”(3). Pada contoh
diberikan DNS pertama 6.6.6.1 yang merupakan ip gateway dan 8.8.8.8 dns yang mengarah ke google.
Kemudian klik OK.
SETING FIREWALL (NAT)

(3)

(4)

(1) (5)

(2)

Untuk seting NAT pilih menu “IP”(1) kemudian pilih “Firewall”(2), pada halaman Firewall Pilih Tab
“NAT”(3) kemudian klik “+”(4). Pada halaman New NAT Rule pilih tab “Action” isi pilihan masquerade (5).
SETING DHCP

(3)

(1)
(2)

(4)

(5) (6) (7)

(9)
(8) (10)

Untuk setup DHCP Server pilih dan klik “next” sesuai dengan urutan nomor diatas, untuk nomor 4
sesuaikan dengan interface yang akan dijadikan DHCP server, jika tahap sebelumnya mulai dari setting ip
address, setting gateway(routes) dan setting DNS sudah selesai semua maka pada nomor 5 sd 9 akan terisi
otomatis. Klik OK pada nomor 10 maka DHCP Server sudah selesai.
SETUP HOTSPOT

(1)

(3)

(2)

(4) (5) (6)

(7) (9)
(8)

(10)
(11)

Untuk seting hotspot ikuti nomor diatas, untuk nomor 3 sesuaikan dengan interface yang akan di jadikan
hotspot server, untuk nomor 9 isi domain terserah ini akan digunakan untuk alamat login page pada
hotspotnya, untuk nomor 10 aalah user yang akan digunakan login hotspot sesuaikan dengan keinginan.
MENGGANTI HALAMAN LOGIN PAGE
Halaman login hotspot mikrotik secara default setelah fitur
hotspot di aktifkan akan tampak seperti gambar di samping(1),
(1) kita bisa mengganti tampilan baik keseluruhan atau mengedit
Sebagian.

Untuk mengganti atau mengedit file halaman login kita tinggal

download file login.html(3) dari mikrotik di menu files(2) melalui
winbox dengan cara drag and drop kehalaman desktop
selanjutnya file yang sudah di download tinggal diedit
menggunakan notepad (4) bagian yang ingin kita ganti.

(3)

(2)

pada gambar no(4) adalah tampilan kode html

halaman login, disini kita membutuhkan sedikit
keterampilan HTML untuk mengeditnya.
(4)
Setelah edit selesai kita upoad Kembali file
login.html ke tampatnya seperti pada nomor (3)

Jika kita tidak memiliki kemampuan untuk

mengedit HTML kita bisa mendownload halamn
login secara lengkap di internet kemudian kita
upload ke mikrotik bagian No(2) dan (3)
