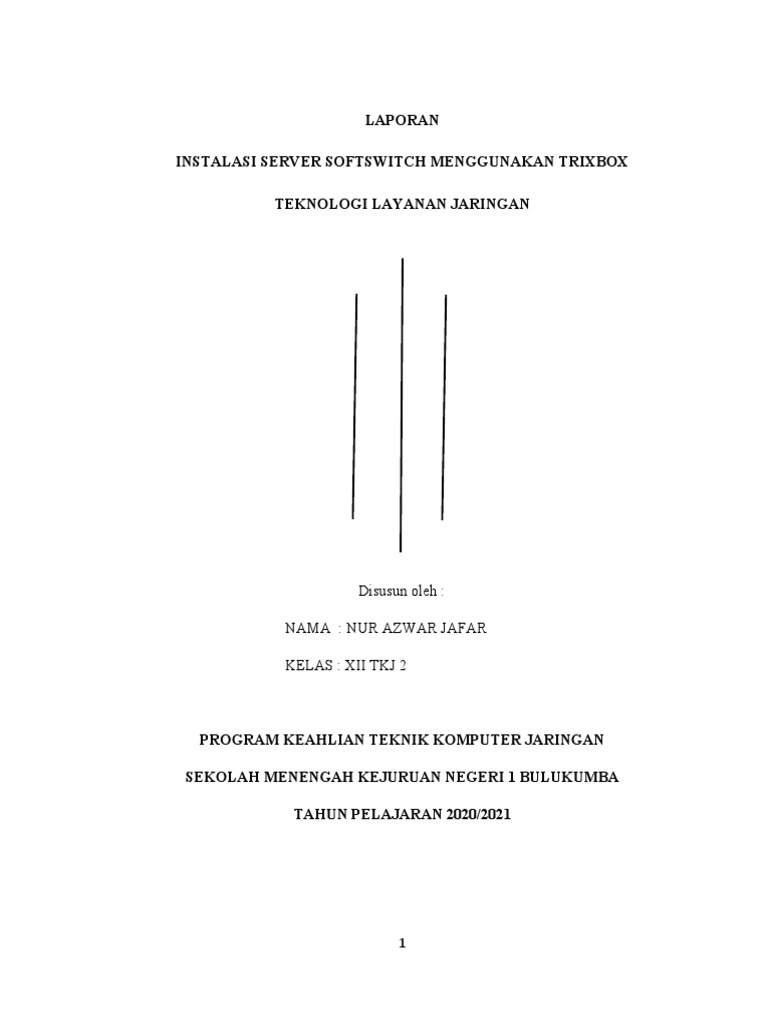

LAPORAN

INSTALASI SERVER SOFTSWITCH MENGGUNAKAN TRIXBOX

TEKNOLOGI LAYANAN JARINGAN

Disusun oleh :

NAMA : NUR AZWAR JAFAR

KELAS : XII TKJ 2

PROGRAM KEAHLIAN TEKNIK KOMPUTER JARINGAN

SEKOLAH MENENGAH KEJURUAN NEGERI 1 BULUKUMBA

TAHUN PELAJARAN 2020/2021

1
 DAFTAR ISI

DAFTAR ISI.....................................................................................................................i
BAB I DASAR TEORI......................................................................................................1
1.1 Voice Over Internet Protocol (VOIP).................................................................1
1.2 Trixbox..............................................................................................................2
1.2.1 Pengertian.............................................................................................2
1.2.2 Komponen Trixbox................................................................................3
1.2.3 Kelebihan dan Kekurangan Trixbox......................................................4
BAB II TUTORIAL...........................................................................................................5
2.1 Alat dan Bahan..................................................................................................5
2.2 Langkah Kerja....................................................................................................5
2.2.1 Proses Instalasi Softswitch....................................................................5
2.2.2 Proses Konfigurasi IP Address.............................................................13
2.2.3 Proses MembuatData/Extensions Akun.............................................15
2.2.4 Proses Membuat Akun........................................................................19
2.2.4.1 Membuat Akun di Zoiper (user pertama)...........................................19
2.2.4.2 Membuat Akun di Portsip ( User Kedua )...........................................22
2.2.4.3 Membuat Akun di Portsip (User Ketiga).............................................22
2.2.5
Pengujian........................................................................................................24
2.2.5.1 Pengujian Telepon..............................................................................24
2.2.5.2 Pengujian Video Call...........................................................................25
DAFTAR PUSTAKA………………………………………………………………………………………………….27
 BAB I

DASAR TEORI

1.1 Voice Over Internet Protocol (VOIP)

Voice Over Internet Protocol atau biasa disebut dengan istilah VoIP, dikenal
juga dengan sebutan IP Telephony. VoIP didefinisikan sebagai suatu sistem yang
menggunakan jaringan IP seperti internet untuk mengirim data paket suara dari
suatu tempat ke tempat yang lain menggunakan perantara protokol IP. Sehingga
perbedaan VoIP dengan telepon tradisional adalah pada masalah infrastrukturnya,
jika VoIP menggunakan internet sedangkan telepon tradisional menggunakan
infrastruktur telepon yang sudah dibangun lebih awal.
Voip juga memiliki Komponen yang perlu diketahui adalah : VoIP mempunyai
empat komponen utama, yaitu
1. User Agent adalah komponen yang digunakan oleh user untuk melakukan
panggilan. User agent berupa software atau biasa disebut dengan
softphone. Contoh user agent berbentuk softphone adalah Portsip, X-
Lite, ZoIPer, dan Microsip.
2. Proxy adalah komponen yang menerima registrasi user agent dan
bertugas mengatur penomoran dan call routing. Proxy juga biasa disebut
juga sebagai IP PBX (Private Branch Exchange) Server. Beberapa
softswitch yang biasa digunakan sebagai Proxy atau IP PBX server adalah
Asterisk, Trixbox, Briker, Asterisk now, dan Axon
3. Protokol adalah sebuah aturan akses komunikasi Voip yang harus
dipenuhi agar dapat melewati jaringan. Seperti : transportasi data real
time seperti pada VOIP terdapat pada protocol RTP ( Real-time Transport
Protocol, protokol pada layer perangkat lunak yang memproses awal dan
akhir sesi komunikasi yang melibatkan satu atau beberapa pengguna
terdapat pada protocol SIP (Session Initiation Protocol).
4. Codec merupakan singkatan dari Coding Decoding. Codec adalah
merupakan teknologi yang berfungsi mengatur dan mengubah data suara
kedalam format lain sehingga menjadi lebih mudah untuk dikirimkan.
Codec berfungsi untuk mengurangi penggunaan bandwith didalam
pengiriman sinyal setiap panggilan. Oleh karena itu VOIP menjadi irit
untuk menggunakan bandwith.
1.2 Trixbox

1
1.2.1 Pengertian

Trixbox (Asterisk@home) adalah VoIP Phone System yang berbasiskan sistem

open source PBX (private Brance Excange) yang ketika sekali di-install kepad suatu
PC dengan interface yang sesuai maka akan dapat di gunkan sebagai full feature PBX
untuk pengguna rumahan, lembaga, dan lain sebagainya. Trixbox sangat terkenal
karena mengkombinasikan paket-paket Open Source Telepon terbaik yang
disertakan di dalam sistem operasi tersebut. Dahulu seorang user dituntut untuk
menjadi seorang programmer jika ingin mengimplementasikan VoIP karena User
Interface yang tidak Friendly. oleh karena itu untuk mengatasi masalah seperti itu
diluncurkannya Trixbox dengan penggunaan yang sangat mudah karena menu
utama yang berbasiskan web browsure untuk menkonfigurasi dan mengatur sistem,
serta pasket-paket untuk VoIP Server dijadikan dalam satu bundle dengan operating
system CentOS sehingga menjadi sistem Trixbox CE. Trixbox dibuat oleh Andrew
Gillis pada bulan november 2004 dengan tujuan untuk membuat para pengguna
komputer biasa dapat menggunakan secara maksimal Asterisk PBX system tanpa
dibutuhkannya pengajar atau pengetahuan lebih mengenai VoIP. Sebelumnya
Trixbox menggunakan nama Asterisk@home, namun dikarenakan Asterisk
merupakan nama dagang dari perusahaan Digium.Ltd dan @home tidak sesuai
dengan fungsionalitas dari Trixbox yang dapat melayani lebih dari sekedar pengguna
rumahan atau bisnis sekala kecil dan menengah.
1.2.2 Komponen Trixbox
1) CentOS (community ENTerprice Operating System)
CentOS adalah sistem operasi yang dikembangkan oleh komunitas
kontributor dan pengguna (user). Sistem operasi Linux CentOS adalah
100 % rebuild kompatibel dengan RedHat Enterprise Linux (RHEL), dan
full compliance dengan persyaratan redistribusi RedHat. CentOS
ditargetkan untuk siapa saja yang membutuhkan stabilitas (enterprise
class operating system stabilit) tanpa biaya lisensi dan dukungan dari
RedHat.
2) Asterisk
Asterisk adalah sebuah simbol yang merepresentasikan sebuah wildcard
dibanyak bahasa komputer. Ini merupakan simbol yang menyatakan
bahwa Asterisk dikembangkan untuk memenuhi semua tuntutan aplikasi
telephony. Asterisk dikembangkan dalam lingkungan Open Source.
Asterisk di rilis oleh para pengembang open source dibawah lisensi GNU
General Public License, Asterisk dapat berjalan diatas berbagai macam
operating sistem termasuk Linux, Mac OS X, Open BSD, FreeBSD dan Sun
Solaris dan menyediakan semua fitur yang akan di harapkan dari sebuah
PBX yang sudah termasuk banyak fitur terdepan yang saling
berhubungan dengan kelas atas ( dengan biaya yang mahal) pada sistem

2
 PBX berbayar. Arsitektur Asterisk telah dirancang untuk fleksibelitas yang
maximum dan mendukung semua protokol Voice Over IP. Dan juga bisa
di interoperasikan dengan semua standar dasar untuk penggunaan
peralatan perteleponan secara relatif murah perangkat hardware-nya.
3) Free PBX (Private Branch Exchange)
Free PBX adalah aplikasi yang digunakan untuk melakukan pengontrolan
terhadap jaringan IP telepon private dengan konfigurasi web base,
sehingga untuk melakukan konfigurasi terhadap Asterisk tidak diperlukan
kemampuan programming karena user interface yang mudah di
konfigurasi.
4) Flash Operator Panel ( FOP )
Flash Operator Panel adalah aplikasi yang digunakan untuk melihat status
dari semua extensions dan line telepon secara real time.
5) Automated Installation Tools
Tool yang digunakan untuk sistem operasi, script konfigurasi yang secara
otomatis ter-install dan ter-configure ketika menjalankan Trixbox setup
script
6) Digium Card auto-config
Untuk penambahan Digium Hardware akan secara otomatis ter-configure
1.2.3 Kelebihan dan Kekurangan Trixbox
a) Kelebihan
1. Biaya lebih rendah untuk sambungan jarak jauh.
2. Dapat menggunakan infrastruktur jaringan yang sudah ada.
3. Penggunaan bandwith yang lebih kecil bila dibandingkan dengan telepon
biasa.
4. Trixbox memiliki fitur yang lebih lengkap.
b) Kekurangan
1. Kualitas suara tidak sejernih telepon biasa

3
 BAB II

TUTORIAL

2.1 Alat dan Bahan

a. 1 buah ISO Trixbox
b. 1 buah Laptop
c. 1 buah Access point (bisa pakai tethering handphone )
d. App Oracle VirtualBox
e. Softphone Zoiper & Portsip
f. Handphone
2.2 Langkah Kerja
2.2.1 Proses Instalasi Softswitch
1. Hubungkan terlebih dahulu Laptop ke WIFI

2. Buka VirtualBox

3. Pilih Baru

4. Buat Nama file , pilih Tipe Linux dan Versi Red Hat(32-bit) lalu tekan lanjut.

4
5. Pilih Ram yang anda inginkan, saya sarankan 512 saja,lalu tekan lanjut.

5
6. Pilih Buat hard disk virtual sekarang, lalu buat.

7. Pilih VDI (VirtualBox Disk Image ), lalu lanjut.

6
8. Pilih Dialokasikan secara dinamik , lalu lanjut.

9. Pilih Rom sesuai keinginan anda, saya sarankan 8GB saja,lalu buat.

10. Tekan Mulai.

7
11. Klik icon berkas untuk menambahkan ISO Trixbox

12. Klik tambah untuk menambahkan ISO Trixbox yang telah didownload.

8
13. Pilih ISO Trixbox , lalu open.

14. Klik ISO Trixbox,lalu pilih.

15. Pilih Mulai.

9
16. Klik Enter untuk memulai instalasi Trixbox

17. Pilih jenis keyboard : us, lalu Enter

18. Pilih lokasi : Asia/Jakarta, lalu klik Tab >> Enter

10
19. Buat Root Password : Bebas sesuai keinginan (minimal 6 huruf) disini saya
memakai passwordnya 123456

20. PROSES INSTALASI PAKET

21. Tampilan awal Trixbox.

Login : root
Password : 123456

11
2.2.2 Proses Konfigurasi IP Address
1. Ketikkan Sintaks : system-config-networkUntuk mengkonfigurasi IP Address
(buat server voip)

2. Pilih Edit Divice , lalu tekan enter

3. Pilih eth0 , lalu tekan enter

4. Lalu masukkan ip address sesuai acces point / hospot wifi kalian :

 Dimenu use DHCP klik Spasi agar jadi static
 Jika sudah selesai mengisi ip addres tekan tab lalu save & quit

12
5. Ketikkan Sintaks : service network restart Untuk me-restart konfigurasi IP
Address

6. Jika telah hijau semua atau telah OK, maka proses input ip telah berhasil.

7. Ketikkan Sintaks : ifconfig

Untuk mengecek IP Address yang kita buat

13
 8. Selesai mengkonfigurasi di Trixbox.
2.2.3 Proses Membuat Data / Extensions Akun
1. Buka Google Chrome untuk membuat data user Trixbox.
2. Ketikan IP Address server yaitu 192.168.43.243

3. Setelah muncul tampilan Trixbox, klik Switch ( disebelah kanan bagian atas)

4. Login
Username : maint
Password : password
Lalu Sign in

5. Setelah itu pilih PBX >> PBX Settings

14
6. Pilih Extensions

7. Untuk membuat user, pilih Device : Generic SIP Device, lalu Submit

8. Lalu Membuat User Pertama :

Masukkan (sesuai yang diinginkan) :
User Extension : 10001 (nomor telepon )
Display Name : Azwar(nama user / nama register)
Secret : 10001 (password)

15
1. Pilih Submit >> Apply Configuration Changes >> Continue with reload

2. Sama seperti membuat user pertama. Untuk membuat membuat user

kedua
Masukkan (sesuai yang diinginkan) :
User Extension : 10002 (nomor telepon )
Display Name : Azwar2 (nama user / nama register)

16
 Pilih Submit >> Apply Configuration Changes >> Continue with reload
2.2.4 Proses Membuat Akun
2.2.4.1 Membuat Akun di Zoiper (user pertama)
Untuk Akun Pertama dibuat di laptop
1. Buka Aplikasi X-Lite
2. Setting >> Create a new account

3. Pilih SIP, lalu Next

4. Masukkan : User : Azwar

Password : 123456
Server : 192.168..43.243
Lalu Next

17
5. Beri tanda ceklis, lalu next

6. Untuk me-registrasi klik setting >> Preferences >> register >> ok

18
 7. Tampilan utama

2.2.4.2 Membuat Akun di Portsip ( User Kedua )

19
 Untuk Akun kedua buat di Handphone
1. Buka Aplikasi Portsip
2. Login
Nama akun / nomor telepon : 2020
Password : 1
IP server : 192.168.43.100

3. Tampilan utama Portsip

2.2.4.3 Membuat Akun di Portsip (User Ketiga)

Untuk Akun kedua buat di Handphone
1. Buka Aplikasi Portsip
2. Login
Nama akun / nomor telepon : 2002

20
 Password : 1
IP server : 192.168.43.100

3. Tampilan utama

2.2.5 Pengujian 2.2.5.1

Pengujian Telepon

21
22
23
2.2.5.2 Pengujian Video Call

24
 DAFTAR PUSTAKA

Widyantama. PDF Bab II. [online] . Diakses dari

https://repository.widyatama.ac.id/xmlui/bitstream/handle/123456789/8419/B

ab%202.pdf?sequence=9

Jannatun, Nazar. 2016. Makalah VOIP, Penggunaan Trixbox. [online] . Diakses dari

http://jannatunnazar25.blogspot.com/2016/05/makalah-voip-

penggunaantrixbox.html?m=1

25
