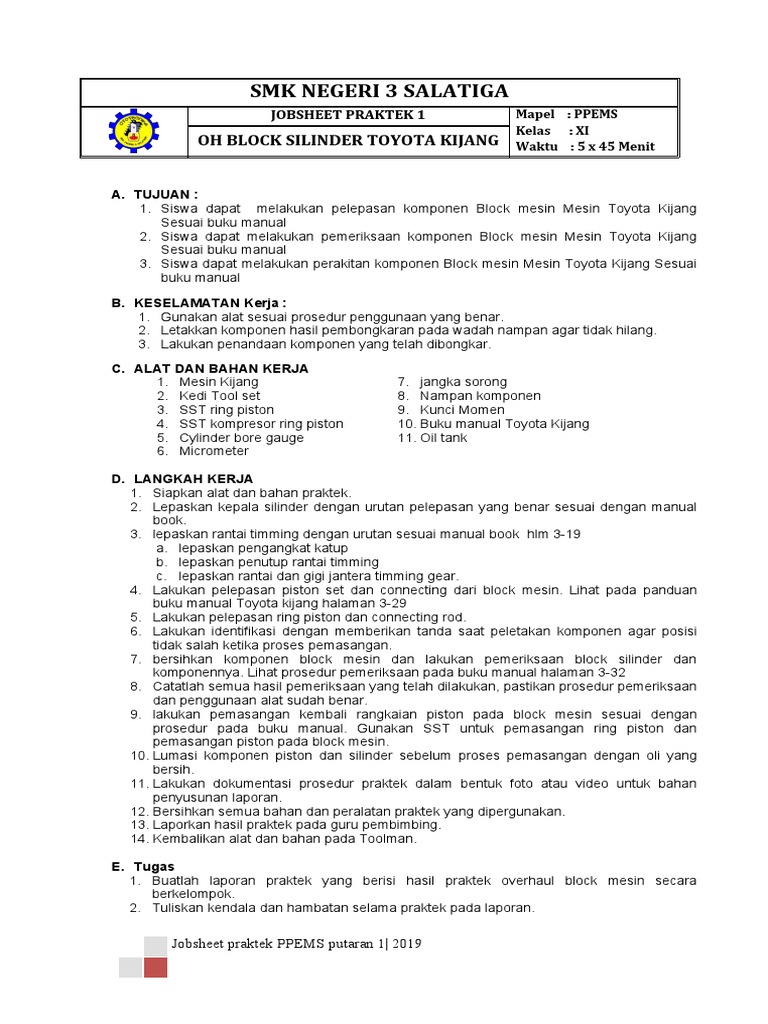

SMK NEGERI 3 SALATIGA
JOBSHEET PRAKTEK 1 Mapel : PPEMS
Kelas : XI
OH BLOCK SILINDER TOYOTA KIJANG Waktu : 5 x 45 Menit
A. TUJUAN :
1. Siswa dapat melakukan pelepasan komponen Block mesin Mesin Toyota Kijang
Sesuai buku manual
2. Siswa dapat melakukan pemeriksaan komponen Block mesin Mesin Toyota Kijang
Sesuai buku manual
3. Siswa dapat melakukan perakitan komponen Block mesin Mesin Toyota Kijang Sesuai
buku manual
B. KESELAMATAN Kerja :
1. Gunakan alat sesuai prosedur penggunaan yang benar.
2. Letakkan komponen hasil pembongkaran pada wadah nampan agar tidak hilang.
3. Lakukan penandaan komponen yang telah dibongkar.
C. ALAT DAN BAHAN KERJA
1. Mesin Kijang 7. jangka sorong
2. Kedi Tool set 8. Nampan komponen
3. SST ring piston 9. Kunci Momen
4. SST kompresor ring piston 10. Buku manual Toyota Kijang
5. Cylinder bore gauge 11. Oil tank
6. Micrometer
D. LANGKAH KERJA
1. Siapkan alat dan bahan praktek.
2. Lepaskan kepala silinder dengan urutan pelepasan yang benar sesuai dengan manual
book.
3. lepaskan rantai timming dengan urutan sesuai manual book hlm 3-19
a. lepaskan pengangkat katup
b. lepaskan penutup rantai timming
c. lepaskan rantai dan gigi jantera timming gear.
4. Lakukan pelepasan piston set dan connecting dari block mesin. Lihat pada panduan
buku manual Toyota kijang halaman 3-29
5. Lakukan pelepasan ring piston dan connecting rod.
6. Lakukan identifikasi dengan memberikan tanda saat peletakan komponen agar posisi
tidak salah ketika proses pemasangan.
7. bersihkan komponen block mesin dan lakukan pemeriksaan block silinder dan
komponennya. Lihat prosedur pemeriksaan pada buku manual halaman 3-32
8. Catatlah semua hasil pemeriksaan yang telah dilakukan, pastikan prosedur pemeriksaan
dan penggunaan alat sudah benar.
9. lakukan pemasangan kembali rangkaian piston pada block mesin sesuai dengan
prosedur pada buku manual. Gunakan SST untuk pemasangan ring piston dan
pemasangan piston pada block mesin.
10. Lumasi komponen piston dan silinder sebelum proses pemasangan dengan oli yang
bersih.
11. Lakukan dokumentasi prosedur praktek dalam bentuk foto atau video untuk bahan
penyusunan laporan.
12. Bersihkan semua bahan dan peralatan praktek yang dipergunakan.
13. Laporkan hasil praktek pada guru pembimbing.
14. Kembalikan alat dan bahan pada Toolman.
E. Tugas
1. Buatlah laporan praktek yang berisi hasil praktek overhaul block mesin secara
berkelompok.
2. Tuliskan kendala dan hambatan selama praktek pada laporan.
Jobsheet praktek PPEMS putaran 1| 2019
SMK NEGERI 3 KOTA SALATIGA
REPORT SHEET PRAKTEK Mapel : PPEMS
Kelas : XI
OH BLOCK SILINDER TOYOTA KIJANG Waktu : 4 x 45 Menit
1. Pemeriksaan kekendoran rantai timming
Hasil : .........................mm Spesifikasi : ..................mm
2. Panjang rantai timming
Hasil : ........................mm Spesifikasi : .................mm
3. diameter gigi sproket dan rantai timming
Hasil : poros engkol : ..........................mm Spesifikasi : ......................mm
Poros nok : .........................mm Spesifikasi : .....................mm
4. tebal kepala pengencang rantai timming
Hasil : ...........................mm Spesifikasi : ..........................mm
5. Tebal peredam rantai timming
Hasil : ............................mm Spesifikasi : .........................mm
6. Pemeriksaan kerataan block silinder
Hasil: ............................mm batas Limit (celah maksimal ) : ............................. mm
7. Diameter piston (Spesifikasi : .................................)
Hasil :
Piston 1 : .................. mm
Piston 2 : .................. mm
Piston 3 : .................. mm
Piston 4 : .................. mm
8. Diameter lubang silinder no 1
Posisi 1 2
A
B
C
Keovalan terbesar : ........................... mm
Ketirusan terbesar : ........................... mm
9. Celah ujung ring silinder 1
Ring no 1 : ....................... mm
Ring no 2 : ....................... mm
Ring oli : ........................ mm
Jobsheet praktek PPEMS putaran 1| 2019
