LEMBAR TUGAS
Mata kuliah : MEKANIKA BAHAN ( REGULAR )
No Soal : …./MEKBAN-SOAL-REGULER/II/2022
Nama :……………………………………………
NIM :……………………………………………
Asisten Tugas : 1. Wahyu Nugroho
2. Louis Andriyan
3. Syafiq Al-Haffish
4. Hening Nurhayati

Soal :
X = angka NIM paling belakang
Y = angka NIM kedua dari belakang
Z = angka NIM ketiga dari belakang

Kerjakan dengan tulis tangan yang rapi ǃ (Gambar dan Tabel Boleh di Print)

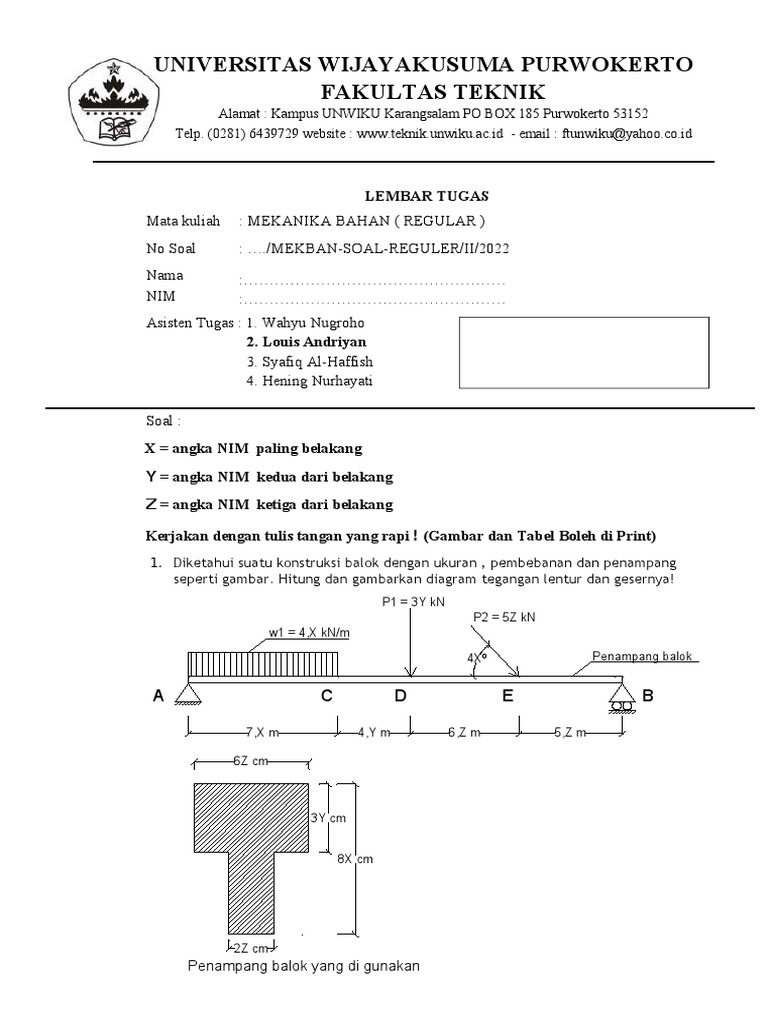

1. Diketahui suatu konstruksi balok dengan ukuran , pembebanan dan penampang
seperti gambar. Hitung dan gambarkan diagram tegangan lentur dan gesernya!
P1 = 3Y kN
P2 = 5Z kN
w1 = 4,X kN/m

4X° Penampang balok

A C D E B

7,X m 4,Y m 6,Z m 5,Z m

6Z cm

3Y cm

8X cm

2Z cm
Penampang balok yang di gunakan
 2. Diketahui kontruksi balok dengan overstek dan beban berjalan seperti gambar.
hitung dan gambarkan :
a. Garis pengaruh reaksi tumpuan A dan B
b. Garis pengaruh momen ( M ) dan gaya lintang ( Q ) di titik C
c. momen dan gaya lintang di titik C akibat beban beban berjalan

A C B
2,X m 5,Y m 9,Y m 2,Z m

A C w1 = 2,Z kN/mB
2,X m 5,Y m 9,Y m 2,Z m

w1 = 2,Z kN/m

2,X kN 4,Y kN 4,Z kN

2,X kN 4,Y kN 4,Z kN

2,Z 2,Z
mm 6,Xm m
6,X

Gambar Beban Bergerak

Gambar Beban Bergerak

3. Untuk konstruksi balok pada soal no 1 hitung lendutan pada titik .......... dengan
metode :
a. integrasi (Pandang Kanan-kiri)

Purwokerto, ..... Mei 2022

Mengetahui,
Asisten Tugas Struktur Mahasiswa

LOUIS ANDRIYAN
19 4101 03446
 Beberapa hal yang perlu diperhatikan !
1. Pembagian soal tugas terstruktur maupun pembagian kelompok serta
jadwal kelompok praktikum selambat-lambatnya dimulai tanggal 11 Mei
2022 sampai dengan tanggal 28 Mei 2022. Jika sampai dengan
tanggal 28 Mei 2022 mahasiswa belum mengambil soal
tugas maupun koordinasi tentang kelompok dan jadwal
praktikum, maka mahasiswa tersebut dianggap gugur
(mengulang tahun depan).
2. Asistensi pertama maksimal tanggal 15 Juni 2022. Jika sampai dengan
tanggal 15 Juni 2022 mahasiswa bersangkutan belum
pernah asistensi, maka mahasiswa tersebut dianggap
gugur (mengulang tahun depan).
3. Batas akhir ACC tugas tanggal 23 Juli 2022. (kecuali untuk praktikum
mengikuti jadwal praktikum).
4. Kriteria penilaian adalah hak prerogatif asisten. (catatan: kriteria
penilaian harus diketahui oleh mahasiswa)
5. Mahasiswa yang belum tercantum dalam pembagian asisten, ikut ke asisten
yang terakhir.
6. MAHASISWA MENJOKI TUGAS = ACC TAHUN DEPAN !

Demikian pengumuman ini dibuat untuk menjadi perhatian.
