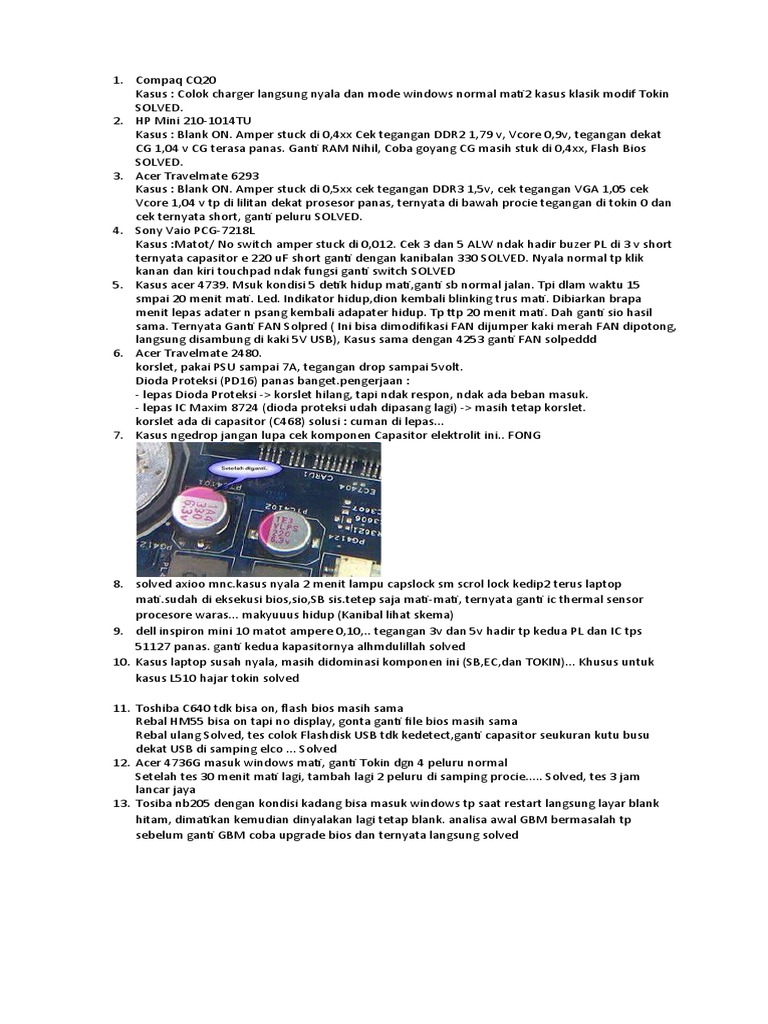

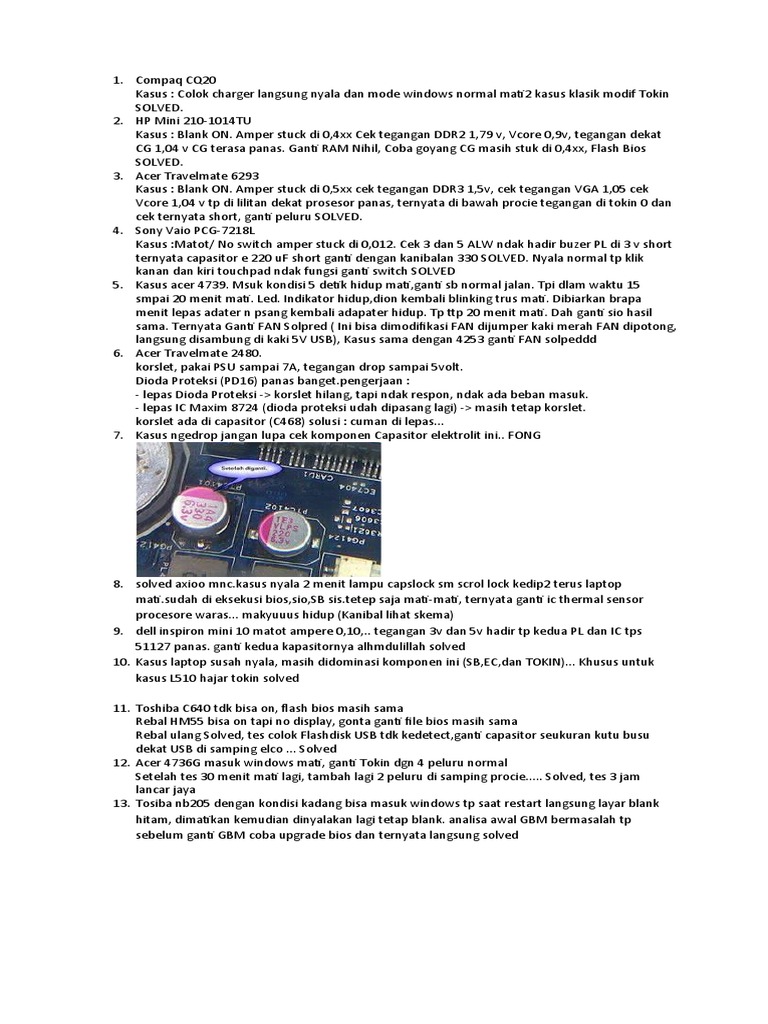

1.

Compaq CQ20
Kasus : Colok charger langsung nyala dan mode windows normal mati2 kasus klasik modif Tokin
SOLVED.
2. HP Mini 210-1014TU
Kasus : Blank ON. Amper stuck di 0,4xx Cek tegangan DDR2 1,79 v, Vcore 0,9v, tegangan dekat
CG 1,04 v CG terasa panas. Ganti RAM Nihil, Coba goyang CG masih stuk di 0,4xx, Flash Bios
SOLVED.
3. Acer Travelmate 6293
Kasus : Blank ON. Amper stuck di 0,5xx cek tegangan DDR3 1,5v, cek tegangan VGA 1,05 cek
Vcore 1,04 v tp di lilitan dekat prosesor panas, ternyata di bawah procie tegangan di tokin 0 dan
cek ternyata short, ganti peluru SOLVED.
4. Sony Vaio PCG-7218L
Kasus :Matot/ No switch amper stuck di 0,012. Cek 3 dan 5 ALW ndak hadir buzer PL di 3 v short
ternyata capasitor e 220 uF short ganti dengan kanibalan 330 SOLVED. Nyala normal tp klik
kanan dan kiri touchpad ndak fungsi ganti switch SOLVED
5. Kasus acer 4739. Msuk kondisi 5 detik hidup mati,ganti sb normal jalan. Tpi dlam waktu 15
smpai 20 menit mati. Led. Indikator hidup,dion kembali blinking trus mati. Dibiarkan brapa
menit lepas adater n psang kembali adapater hidup. Tp ttp 20 menit mati. Dah ganti sio hasil
sama. Ternyata Ganti FAN Solpred ( Ini bisa dimodifikasi FAN dijumper kaki merah FAN dipotong,
langsung disambung di kaki 5V USB), Kasus sama dengan 4253 ganti FAN solpeddd
6. Acer Travelmate 2480.
korslet, pakai PSU sampai 7A, tegangan drop sampai 5volt.
Dioda Proteksi (PD16) panas banget.pengerjaan :
- lepas Dioda Proteksi -> korslet hilang, tapi ndak respon, ndak ada beban masuk.
- lepas IC Maxim 8724 (dioda proteksi udah dipasang lagi) -> masih tetap korslet.
korslet ada di capasitor (C468) solusi : cuman di lepas...
7. Kasus ngedrop jangan lupa cek komponen Capasitor elektrolit ini.. FONG

8. solved axioo mnc.kasus nyala 2 menit lampu capslock sm scrol lock kedip2 terus laptop
mati.sudah di eksekusi bios,sio,SB sis.tetep saja mati-mati, ternyata ganti ic thermal sensor
procesore waras... makyuuus hidup (Kanibal lihat skema)
9. dell inspiron mini 10 matot ampere 0,10,.. tegangan 3v dan 5v hadir tp kedua PL dan IC tps
51127 panas. ganti kedua kapasitornya alhmdulillah solved
10. Kasus laptop susah nyala, masih didominasi komponen ini (SB,EC,dan TOKIN)... Khusus untuk
kasus L510 hajar tokin solved

11. Toshiba C640 tdk bisa on, flash bios masih sama
Rebal HM55 bisa on tapi no display, gonta ganti file bios masih sama
Rebal ulang Solved, tes colok Flashdisk USB tdk kedetect,ganti capasitor seukuran kutu busu
dekat USB di samping elco ... Solved
12. Acer 4736G masuk windows mati, ganti Tokin dgn 4 peluru normal
Setelah tes 30 menit mati lagi, tambah lagi 2 peluru di samping procie..... Solved, tes 3 jam
lancar jaya
13. Tosiba nb205 dengan kondisi kadang bisa masuk windows tp saat restart langsung layar blank
hitam, dimatikan kemudian dinyalakan lagi tetap blank. analisa awal GBM bermasalah tp
sebelum ganti GBM coba upgrade bios dan ternyata langsung solved
14. Kalo diukur tegangan vcore hanya 0,74 (intel seharusnya diatas 1,00-1,12v,... langsung ganti
peluru 4biji solved. (sudah siyapkah peluru anda)

15. Lenovo lagi idola.seri v470 baru sebentar selesai startup bios mati. Seperti analisa SOP, ganti
hardisk sakti-resolder EC-sampai goyang chipset HM55.... ternyata masih tetap sama.....
nyalakan tanpa hardisk ternyata bertahan lama. kesimpulan ganti peluru....... solved
16. Acer Aspire 5570Z LCD nyala, tapi tidak keluar cahaya nya..
ada gambar - ndak ada lampu?? Resolder EC di BL ON sama CN1 Panel LCD SOLVED
17. HP G42 pake eksternal hidup, pakai internalnya gelap gulita.... cek tegangan LCDVDD....seharus
ada 3,3volt. ditelusuri dengan mengangkat transistorQ1,Q2,Q3 (dan dipasang lagi) langsung
solved
18. acer 4732,kasus blank on.tanpa di ukur-ukur,soale di tempate suhu kurang mudeng aku.mikir
kerjaan rumah jadi nda konsen.langsung hajar tokin ganti pelor 4 biji.tetep nda jadi.murmet
alias bingung.coba flash bios-closed alias solpret.iki gambare normal jaya.trimakaih untuk
semuanya
19. Laptop compaq CQ20... masuk windows mati... cb instal ulang mati jg....ganti capasitor langsung
josss.
20. aod270 blank on status ps d 0,32 ampere. D flash tidak ada perubahan. Terpaksa d rehot pada
suhu 180° alhamdulillah solved.
21. Kasus Laptop dell terprotek di bios, tdk mengenali hardsik sudah ganti baru juga sama...
Solusi :jumper kaki 3-8,sbelum di jumper batre laptop dan cmos d lepas.kemudian di
jumper.colok carger 3detik lepas.tekan tombol power 5detik kondisi carger di lepas.lepas
jumper.jrengg akirny bisa di instal.
22. Pemasangan Kapasitor : yang diukur di positip capasitor hadir tegangan tdk. kalo tdk ada yg
short dr kutu tsb

23. Toshiba L635Awalnya short 19v, ternyata yang short mosfet npn dan sudah diganti sepasang.
Namun, belum mau on dan ternyata belum solved, setelah bertanya kesana kemari rupanya [ini
yang tidak habis fikir bin bingung]
IC MAX17435ETG rupanya penyakitan, setelah diganti lha kok trus solved. Padahal kalau dilihat
itu bukannya IC charger, apa hubungannya dengan no switch ya? Rekan-rekan yang saya ajak
sharing hanya memberikan alasan "berdasarkan pengalaman saja, kalau ic tersebut memang
sering penyakitan"Toshiba C640 - No charge Karena pengalaman sebelumnya bahwa IC
MAX17435ETG, sering penyakitan diganti langsung solved bisa ngecas. Hanya indikator baterai
saja masih ada X, kemungkinan OSnya tapi prosentase charge naik hingga penuh.
24. Jangan lupa setiap mengerjakan asus type apa aja, reset saja 20dtk(bawah ram)

25. Axioo MNC Power Drop (Janda)

- Cek Teg, 3.3v 5v hadir
- Cek DD_ON hadir
- Cek Teg VS, hanya hadir 3.3vs dan 2.4v (harusnya 5vs), yg lain2 ga hadir lalu mati
 - ganti dulu PQ62, hasil sama tetap 2.4v
- Cek teg SYS10V, dan SYS15V koq hanya 4.8v?
- Suntik Teg 9v SYS10V laptop ada tanda2 kehidupan
- Telusuri SYS10v dan SYS15v didapati dari IC DC (PU8)
- Ternyata cap PC170, PC167 dan PC164 raib ntah kemana
- Cap sdh di pasang, switch ampere naik di 0.580
- Ini kayaknya SB, coba reflow jreng ampere naik di 0.950 tp tdk tampil ??!!??
- Coba pasang lcd bawaan, laptop tampil.. tapi hdd, odd tidak detek
- Telusuri 5VS ngadat (0v), teringat kembali PQ62 ganti lg ah..
- dan.... jreng... external sdh tampil, hdd, odd smua lgs kedetek

26. Modifikasi kabel kipas kaki 4..cabut dua kabel untuk sensor,sisakan dua kabel + dan –

27. Axioo Neon MLC - no switch. Cek pake power supply, puter tegangan dari nol naik ke 6 volt naik
tinggi. Short jalur 19volt.. Yang sudah2 kapasitor nih mesti.
Ane sengaja naikin sampe 19 volt & tahan terus sampai buzzzz.. keluar asap..
si kapasitor langsung angus..Setelah itu cek lagi, alhamdulillah langsung normal (seperti
gambar).Tapi, setelah pasang casing, tidak bisa switch.Bongkar lagi, cek - normal.
Pasang casing lg no switch.Ane cek buzzer, ternyata casingnya dr logam & jd penghantar
listrik.Mobo ane ganjel sana sini biar tdk nyentuh casing & alhasil normal. Pelajaran:
- Kalo yakin yg konslet kapasitor, waktu suntik tegangan naikin aja sampe pol biar angus
sekalian. Disini kerasa gunanya power supply switching 5 ampere.
- no switch bisa disebabkan karena mobo short dg casing.
28. Kasus kipas prosesor ndak jalan,
1.cek kipas pakai multi analog, (+) multi dengan (-) kipas dan (-) multi dengan (+)kipas...
2. jika masih bergerak, cek diterminal kipas, hadir tegangan ndak termasuk sensornya
3. Jika tdk hadir cek IC thermal, angkat seperti gambar
(untuk jenis ic thermal bisa lihat skematik)
4. bisa juga enable dr EC ndak keluar (harus hadir tegangan) lihat kaki di EC
29. HP Mini 210 no sound.
Langkah perbaikan:
- Cek suara lewat headphone, negatif.
- Cek tegangan konektor di motherboard, negatif.
- Test point 4 kutu & 4 lilitan di samping konektor, normal.
- Test point beberapa kutu di sekitar IC audio, 5 biji konslet.
- Cabut satu per satu, test point.
- Pencabutan kutu yang ketiga konslet hilang.
- Pasang lagi 2 kutu sebelumnya.
- Rakit
- Test sound
- Normal
30. Kasus Blank Hitam dan Blank Putih, dengan catatan indikator lampu hardisk nyala.... terkadang
di Eksternal juga ndak mau. Jika indikator lampu hardisk ndak nyala, yang bermasalah Chipset
VGA (rehoot)
31. Agar servis berhasil, share file bios sebagai awal kita analisa..... servis yg tidak beresiko adalah
dengan flashing BIOS Ini berlaku untuk semua laptop. Dasar awalnya dari sini.
Kasus EC (IC) Panas bisa disebabkan
1. tegangan input ec lebih besar dari biasanya
2. Semua beban dari ec ada yg konslet atau juga dr komponen pendukung
3. EC nya sendiri punya proteksi terhadap beban lebih, sehingga seakan2 mengkonsletkan diri
untuk melindungi beban rusak
4. Mungkin IC nya ec memang rusak, sehingga terasa panas.
 5. tambahkan lagi.....

32. Acer one 722 no switch... flash bios tetap ndak mau... resolder EC langsung jossss
33. Asus A43E mati suri (kadang bisa switch on - kadang tidak bisa).
Kalo kata user penyakit aneh. Di ruangan ber-AC sering bisa switch on. Di luar ruangan ber-AC
tidak bisa switch on.
Proses perbaikan:
- Cek saklar bagus. Bisa "active low".
- Cek rangkaian jalur on dari saklar sampai EC bagus.
- Cek switch dari kaki EC negatif.
- Flash BIOS - test - negatif.
- Cek VCC EC hadir.
- Cek Enable EC hadir.
- Cek Power Good tidak hadir.
- Resolder EC - test - negatif.
- Angkat EC - Bersihkan motherboard - Pasang.
- Sukses.
34. Contoh kasus kerusakan BIOS
1. No switch , matot, tegangan 3alw 5 alw ndak keluar
2. Blank On, cek ampere rendah atau awalnya tinggi terus drop
3. Dicolok charger langsung nyala sendiri bisa juga dr bios
4. 15 detik mati atau 30detik mati juga dari bios...
5. Mirip kayak kerusakan prosesor, kipasnya muter mati - muter mati
 6. Berhenti di logo startup
7. Ndak deteck hardisk
35. Share Acer 722
Kasus tidak bisa sw on, teg switch hanya 0.2v
yg sdh dilakukan
- Flash Bios
- Ganti D11
- Ganti R247
- teg VCC pada EC hadir 3.3v
Teg sw tetap 0.2v, namun jika saya shortkan R247 maka laptop tampil dgn normal
R247 saya jumper ke kaki D11 (posisi kaki 3 diangkat) lalu jumper langsung ke kaki 32 EC
namun teg tetap drop jadi 1.5v,
akhirnya sy coba angkat kaki 32 EC dan jumper, dan keluar teg di SW dan bisa di switch, display
normal –

36. Untuk laptop seri CQ40-41-42, Jika charger dicolok Ampere stanby di 0,000-0,040 atau naik
sedikit coba lakukan flash bios (Ini ciri kerusakan compaq)
37. Untuk Laptop Toshiba seri L kalo diswitch cuma kedip-kedip (bisa bios, dan cek IC clock
generatornya)
38. Acer Aspire 4520 ,V-Core nya nge-drop, Cari2 tokin di bawah processor ndak nemu..
spekulasi aja ganti peluru2 daerah sekitar processor..alhamdulillah solved
39. 4830 laptop ... masuk matot Cek teg 3 v dan 5 v berhenti di sekitar ic 51125A...tidak bisa sampai
ke bios...tidak ada yg short cuman kutu saja sekitar ic stepdownnya..cukup buang saja.solved
40. E1-471G pake charger no switch on, pake battere normal, pake charger + Battere no charger.....
Solved angkat pasang IC BQ

41. CQ40 Intel

* Jika Memakai Batre Switch Nyala
* Jika Memakai Charger Gak Bisa Switch ( Lampu Kabel Charger Mati )
Langkah :
1. Pengecekan P Chanel Normal
2. Tegangan 19V Nyebar
3. Resolder SIO Nihil
4. Flash Bios Nihil

ada kutu (kapasitor daerah dekat colokan charger )... lihat gambar buletan
42. Axioo HNM ... Matot
* Cuci Bersih Mengkilap dan Di Oven....Nyala
* Permasalahan Muncul... Didiamkan Selama 1 Hari Matot Lagi...
* Gak Pake Lama...Eksekusi HM....Normal Di Test Seharian, Tapi Besoknya Kambuh Lagi....
( Ditarik Kesimpulan Kemungkinan Permasalahan Bukan Di HM, Tapi Tegangan Penyuply-nya)
* Cek dan Ricek..... Eksekusi Elco 3 n 5...Akhirnya Normal Kembali...
43. Asus a43sj colok charger indikator power sama WiFi langsung nyala, tapi no display. (cuci->oven)
44. KERUSAKAN MOUSE dan KEYBOARD
Jika Keyboard tidak Nyala :
a. Lakukan cek menggunakan eksternal keyboardnya, Jika menggunakan eksternal keyboard
Nyala berarti 80% memang keyboard internalnya RUSAK.
b. Jika menggunakan keyboard eksternal tetap sama saja, bisa jadi IC keyboard bermasalah (IC
keyboard=IC EC).... langkah lakukan resolder EC, Angkat pasang EC dan Ganti...
c. Bisa Juga kasus keyboard tidak nyala karena FLASH BIOS
d. Jika ada sebagian keyboard internal ada yang nyala dan tidak, dengan Eksternal USB keyboard
LANCAR atau normal kemungkinan ada jalur yang dari SOCKET keyboard ke IC keyboard
PUTUS.......
(((LAKUKAN RESOLDER EC dan RESOLDER KONECTOR Keyboard)
Contoh Gambar hubungan Conector keyboard dan EC
45. skema blog mouse ps2 ao532 jika jalur tersambung semua maka di pastikan jalur aman...jika
masih tidak bekerja mousenya..flash bios aja dengan data yang falid (Jangan lupa tegangan 5V
setelah ON harus Hadir lhoo)

46. Acer 725 ...masuk mati ..check tegangan 19V keluar ...3 dan 5V gak keluar ..ada short cap
keramik kode PC 37...alhamdulillah solved
47. Aspire 4738, Posisi charger dicolok ndak di swich 0,020A di psu di swit naik ke 0,035 balik lagi ke
awal Solved Goyang HM
48. Acer, Hardisk ndak baca... eksekusi HM55 nya
49. Dell n4010 Jika dicolok adaptor/baterai lgsung lampu led nyala 1detik kemudian mati tanpa
perlu ditekan switch on. Di power supply ampere 0.08
Di switch, naik sampai 0.30 kemudian balik lg ke 0.08
Dicek Beberapa komponen yang dialiri 19alw nilainya turun pelan-pelan
Yang sudah dilakukan :
- Ganti/copot komponen yang nilainya turun (mosfet, kutu)
- resolder ec
RESET BIOS - SOLVED
50. acer 4349 matot
1. cek pake psu bunyi tiiiitttt lepas kutu loncatnya bisa on tapi no display
 2. ampere 0,590 reball hm65 masih tetap no display ampere naik 0,800
3. Flash BIOS langsung ampere naik 1,1A..
51. Acer 4736 swict on 10 detik mati amper psu 182,
Langkah yang mesti dilakukan :
1. Seperti biasa cek fisik debu banyak ndak ????? Ternyata banyak.
2. Langkah selanjutnya main logika, kalo ndak VGA yaa blok prosesor..
ada TOKIN : eksekusi ganti Kapasitor
3. Tetap tidak ada perubahan, coba cek komponen setelah ON selanjutnya, VGA rehot ndak
menghasilkan alias sama saja
4. yang berpotensi Short setelah ON apa saja, Coba cek jalur ke SOUTHBRIGH
5. Ukur sana-ukur sini, coba-coba ganti ISL yang sumber SB
6. Solved
7. KESIMPULAN, tidak semua berakhir ke TOKIN yaaa luur

52. 1. Lenovo G410

Kasus: Blank Putih.
Langkah pengerjaan:
- Goyang VGA --> Negatif.
- Angkat pasang fet kaki 3 di sekitar socket LCD dan Processor, total sekitar 8 buah-an -->
Negatif.
- Cek sana-sini & berdo'a minta petunjuk, akhirnya dapat wangsit utk ganti fet kaki 3 yang
didekat processor (yang sudah saya angkat pasang pada point 2 tapi hasil negatif) --> Solved.

2. Dell N889
Kasus: Blank hitam.
Langkah pengerjaan:
- Goyang VGA --> Solved.

3. Toshiba L510.
Kasus: Mati-matinan.
Langkah pengerjaan:
- Ganti kapasitor bekas tokin 470mf 2 bh menjadi 330 mf 3 bh (sebelumnya sdh pernah diservice
ganti tokin di tempat lain) & Tambah kapasitor 330mf di Vvga, 220mf di SB --> Sementara
solved, masih running jalan 1 jam belum mati.

53. vcore prosesor ngedrop..rehoott.6265..urip maning...(cq41) ISL

54. AO 532H short jalur 19V..injek panas di caps DC/DC..cabut..jreng
55. Compaq Cq40 intel
Tegangan 3/5 alw ndak muncul
cara cek....
1. Ukur PL Dari keluar 3 dan 5Alw
dengan ground, didapat jalur 5 dicurigai short
2. Ukur Capasitor 5 Alw diindikasi short, angkat satu kaki capasitor... cek masih short
3. Lihat skema, beban jalur 5 Alw mengarah ke U32.... angkat ic ini
4. Short ternyata setelah beban VS.... suntik dg tegangan 5Alw..solved
56. Toshiba L735 masuk windows mati..kasus klasik tokin ganti 3 biji 330 solved.
57. Jenis laptop: Compaq CQ41
Problem: Layar hijau, tidak tampil tulisan.
Solusi:Angkat pasang Q45 dan Fet diatas C720.
58. Jenis Laptop:CQ41
Problem:
Stuk di logo windows.
Langkah perbaikan:
- Ganti HDD --> negatif.
- Reflow VGA --> negatif.
- Cek tegangan tidak ada yang drop, spekulasi ganti semua kapasitor di sekitar processor & VGA,
total ada 7 kapasitor --> solved. Caps aslinya bervariasi, ada yang 220, ada yang 330. Tapi semua
2,5 volt.
59. kasus...saat windows masuk..langsung mati...ditest tidak pakai hardisk hidup atau
nyala...dipasang hardisk...jalan berapa saat langsung peeettt....curiga ene nya....resoldering
ulang....solved
60. gateway z06...lampu backlight hidup terus mati...sekian beberapa saat nyalannya byar
peet...byar..pet..
1.coba ganti = sama / tidak ngaruh
2.cek tegangan di lednya hadir...
3.beberapa transistor tidak bisa kerja bagus...ganti transistor disekitar konektor led di
motherboardnya.
61. acer ferari one200..
setelah dihidupkan ..beberapa detik mati/drop power.
1.test buzer di semua PL (jika terdapat angka mendekati 10.1...atau kurang...perlu curiga..)..test
juga kapasitor disekitarnya
2.setelah ketemu yang dicurigai...lepas PL nya satu kaki..
3.suntik tegangan dengan 1.5 volt di kaki PL tersebut...melihat kasus yang saya hadapi..tegangan
mengarah ke NB / VGA...dengan melihat skema.
4.setelah disuntik tegangan...chip vga panas...(ganti VGA)
62. compaq CQ 41 AMD.kasus di swith indikator nyala habis itu blank kedip kedip.
Penanganan flash bios Rehot VGA.solvet..
63. Compaq CQ515
Kasus : Hidup normal
a. dicharger ndak bisa ngisi
b. pake adaptor normal, tapi ndak ngisi
indikator batt hanya posisi itu saja
 Dilakukan pengukuran tegangan diconbatt dan dijalur dr ec normal...
coba ganti baterai baru nihil
Dilakukan eksekusi ic charger, dg angkat pasang ic charger...hasil nihil resolder ic EC solved
64. acer 4732z kondisi matot atau no switch. Langkah yg d lakukan cek tegangan wajib hadir semua
langsung exekusi ec dengan cara resolder alhamdulillah langsung solved.
65. lenovo thinkpad e30 intel....(solved) 5v mejen...
tegangan Ps sebelum 0.500..bisa naik 0.550...lalu kembali 0.500.terus begitu..mondar mandir
(diganti kapasitor tantalum)
66. Acer aspire One series kasus kongslet sebelum on}awal mula dicolokin adptor power amper
zero/nihil arus stlh dicek komponen pengaman arus 19v putus dicarikan pengganti meletus
keluar asap als ngerokokhehehe ampere3.3056.putus jalur lilitan ke dc-dc dan lilitan vcore
prosesor ternyata. Kong slet hilang,lepas/pasang dc-dc &gnt dioda proteksi sblum litn.hasil
solvet
67. Acer aspir E1-431 ampere 0.006 stelah switch on ampere 0.0021-0.0023 kemudian kembali
0.006 bgtu strusnya.angkat pasang bios ec&main bios ,goyang chipseth jga,resolder ec
juga.angkat pasangc dc-dc l.angkat pasang ic isl nihl ampere naik 0.605-0.705 naik turun ganti
proisesor.dibusser lilitan dkat prosesor mepet sma ganti prosesor. Ampere naik 1.201 masih
balnk on ganti ram solved
68. compaq cq20...
1.amper 0.650..staknan aja.
2.cek vcore prosesor dan volt vga..normal
3.vga adem adem aja
4.tanpa basa basi..ganti tokin.
69. axioo pico....kabel flexi buat mouse pad nya...(solved) ganti kabel
70. hp mini ... no display...(solved) goyang icg nya...resolder ene...
