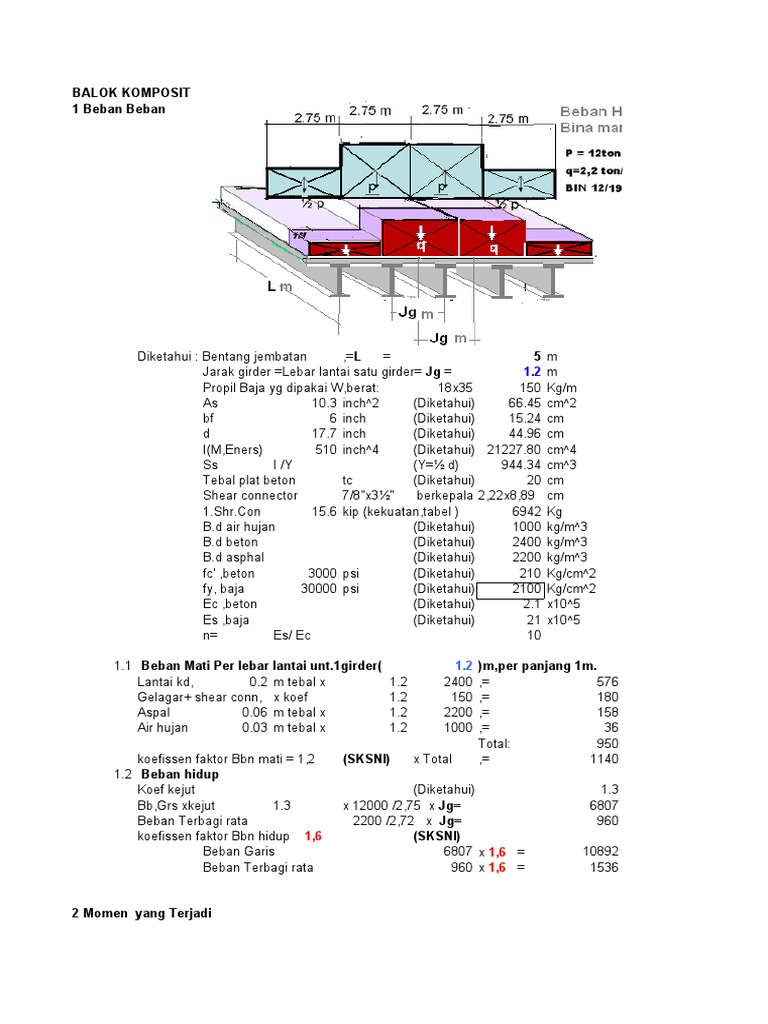

BALOK KOMPOSIT

1 Beban Beban

Diketahui : Bentang jembatan ,=L = 5 m

Jarak girder =Lebar lantai satu girder= Jg = 1.2 m
Propil Baja yg dipakai W,berat: 18x35 150 Kg/m
As 10.3 inch^2 (Diketahui) 66.45 cm^2
bf 6 inch (Diketahui) 15.24 cm
d 17.7 inch (Diketahui) 44.96 cm
I(M,Eners) 510 inch^4 (Diketahui) 21227.80 cm^4
Ss I /Y (Y=½ d) 944.34 cm^3
Tebal plat beton tc (Diketahui) 20 cm
Shear connector 7/8"x3½" berkepala 2,22x8,89 cm
1.Shr.Con 15.6 kip (kekuatan,tabel ) 6942 Kg
B.d air hujan (Diketahui) 1000 kg/m^3
B.d beton (Diketahui) 2400 kg/m^3
B.d asphal (Diketahui) 2200 kg/m^3
fc' ,beton 3000 psi (Diketahui) 210 Kg/cm^2
fy, baja 30000 psi (Diketahui) 2100 Kg/cm^2
Ec ,beton (Diketahui) 2.1 x10^5
Es ,baja (Diketahui) 21 x10^5
n= Es/ Ec 10

1.1 Beban Mati Per lebar lantai unt.1girder( 1.2 )m,per panjang 1m.
Lantai kd, 0.2 m tebal x 1.2 2400 ,= 576
Gelagar+ shear conn, x koef 1.2 150 ,= 180
Aspal 0.06 m tebal x 1.2 2200 ,= 158
Air hujan 0.03 m tebal x 1.2 1000 ,= 36
Total: 950
koefissen faktor Bbn mati = 1,2 (SKSNI) x Total ,= 1140
1.2 Beban hidup
Koef kejut (Diketahui) 1.3
Bb,Grs xkejut 1.3 x 12000 /2,75 x Jg= 6807
Beban Terbagi rata 2200 /2,72 x Jg= 960
koefissen faktor Bbn hidup 1,6 (SKSNI)
Beban Garis 6807 x 1,6 = 10892
Beban Terbagi rata 960 x 1,6 = 1536

2 Momen yang Terjadi

 2.1 Akibat bb Mati
Mm bb rata =1/8x 1140 5 ² = 3564
2.2 Akibat bb Hidup 0
Mh bb rata =1/8x 1536 5 ² = 4800
Mh bb terpusat = 1/4x 10892 5 = 13614.5455
Total M hidup = 18414.5455

2.3 Total Momen Hidup & Mati = 21978.5455

3 Propil Komposit
3.1 Propil Baja sebagai Girder:
demensi :W 18x35 (Diketahui)
Ip = 21227.80 cm^4 (Diketahui)
As p = (Diketahui) 66.45
bf= 6 inch (Diketahui) 15.24
d= 17.7 inch (Diketahui) 44.96
Wp(berat) (Diketahui) 150
y= (Diketahui) 22.479
Ss=Wx= (Diketahui) 944.34

3.2 Plat beton

Lebar Manfaat ( be ) ACI 1977
be < L/4= 125
be< Jg = 120
be< bf +16 tc = 335.24
Diambil yang terkecil be= 120
Ac= 2400
Ic = 1/12 xbe x tc^ 3 = 80000
Ictr=Ic /n = 8000

3.3 Propil Komposit

Act(beton pl.) = Ac/n 240

Asp = 66
Akomp = Act +Asp = 306

Statis momen thd grs dasar

Act(beton pl.) x( d+1/2 tc)= 13189.92
Aspx 1/2 d = 1493.76
Statis Momen : Total: 14683.6828
Jarak ttk berat komposit dr dasar= yb
yb = Statis M total / Akomp 47.92
Jarak ttk berat komposit dr atas = ya
ya = (d+ tc )- yb 17.04

Total= 64.96
120
17.04
20

44.96 47.92
 15.24

I komp= Asx (yb-1/2xd)^2+Is+(ya-1/2xtc)^2+Icn= 72272

Skomp bw=Str.b = I komp/yb 1508.32142

4Tegangan yg terjadi

4.1 Sebelum Komposit

Tegangan Bag bawah akbt bb mati saja

fs bawah yg terjadi : Mdxy f=0,8
Is x f

,= 356400 x 22.48 ,= 471.76

21227.80 x 0.8

4.2 Sesudah Komposit

Tegangan Bag bawah akb bb hidup saja
fs bawah yg terjadi : (Mh)xyb
Ikomp x f

,= 1841454.5 x 47.92 ,= 1526.08

72271.52 x 0.8
4.3 Persaratan tidak memakai penyangga: SARAT.1
Tot teg yg dipikul baja sblm dan ssd komposit < teg ijin baja
471.76 .+ 1526.08 .= 1997.84
1997.84 Kg /cm^2 < 2100
Oke
4.4 Persaratan tidak memakai penyangga: SARAT.2
Sesudah Komposit
4,4,1 Tegangan Bag bawah akb bb hidup +mati <teg ijin baja

fs bawah yg terjadi : (Mh+Md)xyb

I komp x f

,= 2197855 x 47.92 ,= 1821.44081

72271.52 x 0.8
teg ijin baja 2100
Oke
4,4,2 Tegangan Bag atas: akb bb hidup +mati <teg ijin beton (fc' ijin )
Tegangan Bag atas:
fc' atas yg terjadi : (Mh+Md)xya
nxI.komp x f

,= 2197855 x 17.04 ,= 64.79

10 72271.52 x 0.8
tg ijinbeton = 210
Oke
4.5 Persaratan tidak memakai penyangga: SARAT.3
Persaratan tidak memakai penyangga :Teg yg terjadi tidak lebih 85% teg leleh

Str.b < (1,35 +0,35xMh/Md)xSs

 1508.3214 < 2982.589 Oke

4.6 Persaratan Jika memakai penyangga:

Seperti persaratan butir. 4,4 saja (SARAT 2)

5,Shear connector

5.1 Vh beton
,= 0,85 x fc' x Ac / 2 214200
5.2 Vh baja
,= As x fy / 2 69774

5.3 Vh diambil yg terkecil antara Vh beton dan Vh baja 69774

5.4 Kekuatan 1 shear connector :

5,4,1 Memakai tulangan beton di las:
ds=f connector = 19
Hs=tinggi connector = 200
sarat Hs/ds > 4 Hs/ds= 11 Oke
Hs

f 19

Qn = kekuatan connector 2 batang = 2

As=1/4xpx f²=1/4x3,14x 19 ² = 283.39 mm²
.= 2.83 cm²

Qn=0,5 x 2.83 x Ö( 210 x 2.1 x

Qn= 6493
Kekuatan connector= 2 Qn = 12986

Jumlah shear conn.Yg dibutuhkan = 2x Vh /(kek conec)

.= 139548 / 12986 .= 11

5,4,2 Memakai batang baja berkepala

kek 1 conn= 6942 kg memakai tabel

7/8"x3½" berkepala
kek 6942 kg

Jumlah shear conn.Yg dibutuhkan = 2x Vh /(kek conec)

.= 139548 / 6942 .= 20

Lantai beton
Kalau memakai Tiang penyangga ,dipasang sebelum Cor lantai beton
Kg/cm^2
Kg/cm^2

kg
kg
kg
kg
kg
kg

kg
kg/m

kg
kg/m
kgm

kgm
kgm
kgm

kgm

cm ^ 2
cm
cm
Kg / m
cm
cm ^ 3

cm
cm
cm
cm
cm^4
cm^4
cm^4

cm ²
cm ²
cm ²

cm^3
cm^3
cm^3

cm

cm

cm
cm^4
cm^3

Kg /cm^2

Kg /cm^2

Kg /cm^2
Kg /cm^2

Kg /cm^2

Kg /cm^2

Kg /cm^2

Kg /cm^2

(AISCS)
 Kg

Kg

Kg

mm
mm

Qn

10^5 )
Kg
Kg

batang

memakai tabel

batang
i beton
