6.

PENGANTAR AutoCAD

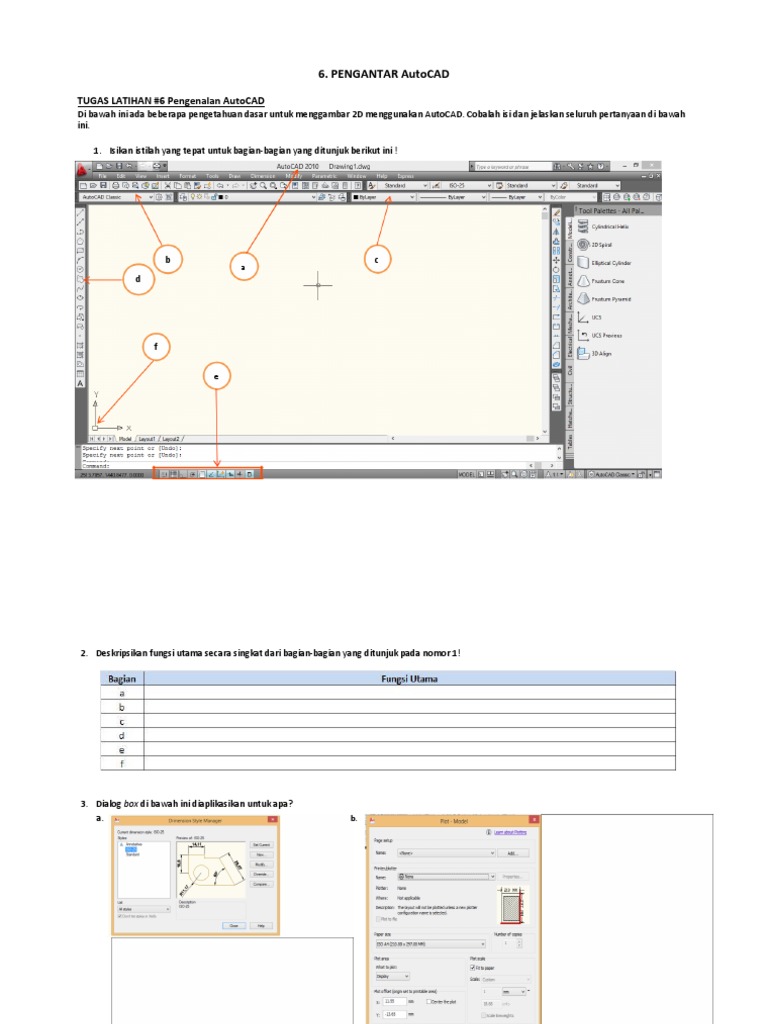

TUGAS LATIHAN #6 Pengenalan AutoCAD

Di bawah ini ada beberapa pengetahuan dasar untuk menggambar 2D menggunakan AutoCAD. Cobalah isi dan jelaskan seluruh pertanyaan di bawah
ini.

1. Isikan istilah yang tepat untuk bagian-bagian yang ditunjuk berikut ini !

b c
a
d

e
2. Deskripsikan fungsi utama secara singkat dari bagian-bagian yang ditunjuk pada nomor 1!

3. Dialog box di bawah ini diaplikasikan untuk apa?

a. b.
4. Isilah nama serta fungsi dari seluruh ikon toolbar di bawah ini !

Nama Fungsi

A.

B.
C.
D.
E.

F.
G.

H.
I.
J.

K.
L.
M.
N.

O.
P.
Q.

R.
S.
5. Isilah istilah yang tepat untuk seluruh ikon pada modify toolbar di bawah ini!
Nama Fungsi

A.

B.
C.
D.
E.

F.
G.

H.
I.
J.

K.
L.
M.
N.

O.
P.
Q.
6. Jelaskan cara untuk mengatur jenis garis yang akan digunakan 7. Apa yang anda ketahui tentang dialogue box di bawah ini?
untuk menggambar.
8. Di bawah ini ada beberapa perintah-perintah dasar untuk menggambar 2D menggunakan AutoCAD. Cobalah semua perintah -sesuai dengan
petunjuk di bawah ini dan tuliskan hasil-hasil yang Anda peroleh pada tabel yang tersedia pada lembar kerja.

Apa yang terlihat pada monitor, Buat sketsa tampilan yang ada di
Urutan Perintah
deskripsikan dengan singkat monitor
Command: line
Specify first point: klik T1
Specify next point or [Undo]: klik T2
Specify next point or [Undo]: klik T3
Specify next point or [Close/Undo]: enter

Command: circle
Specify center point for circle or [3P/2P/Ttr
(tan tan radius)]: klik T1
Specify radius of circle or [Diameter]: 4 ,enter

Command: rectangle
Specify first corner point or
[Chamfer/Elevation/Fillet/Thickness/Width]: klik T1
Specify other corner point or
[Area/Dimensions/Rotation]: klik T2

Command: rectangle
 Specify first corner point or
[Chamfer/Elevation/Fillet/Thickness/Width]: C ,enter
Specify first chamfer distance for rectangles <0.0000>:
0.5 ,enter
Specify second chamfer distance for rectangles
<0.5000>: 0.5 ,enter
Specify first corner point or
[Chamfer/Elevation/Fillet/Thickness/Width]: klik T1
Specify other corner point or
[Area/Dimensions/Rotation]: klik T2

Command: rectangle
Specify first corner point or
[Chamfer/Elevation/Fillet/Thickness/Width]: F ,enter
Specify fillet radius for rectangles <0.0000>: 0.5 ,enter
Specify first corner point or
[Chamfer/Elevation/Fillet/Thickness/Width]: klik T1
Specify other corner point or
[Area/Dimensions/Rotation]: klik T2

Command: polygon
Enter number of sides <4>: 6 ,enter
Specify center of polygon or [Edge]: klik T1
Enter an option [Inscribed in circle/Circumscribed about
circle] <I>: I ,enter
Specify radius of circle: 4 ,enter

Command: ellipse
Specify axis endpoint of ellipse or [Arc/Center]: klik T1
 Specify other endpoint of axis: klik T2
Specify distance to other axis or [Rotation]: klik T3

Command: arc
Specify start point of arc or [Center]: klik T1
Specify second point of arc or [Center/End]: klik T2
Specify end point of arc: klik T3

Command: donut
Specify inside diameter of donut <0.5000>: 2 ,enter
Specify outside diameter of donut <1.0000>: 3 ,enter
Specify center of donut or <exit>: klik T1
Specify center of donut or <exit>: klik T2
