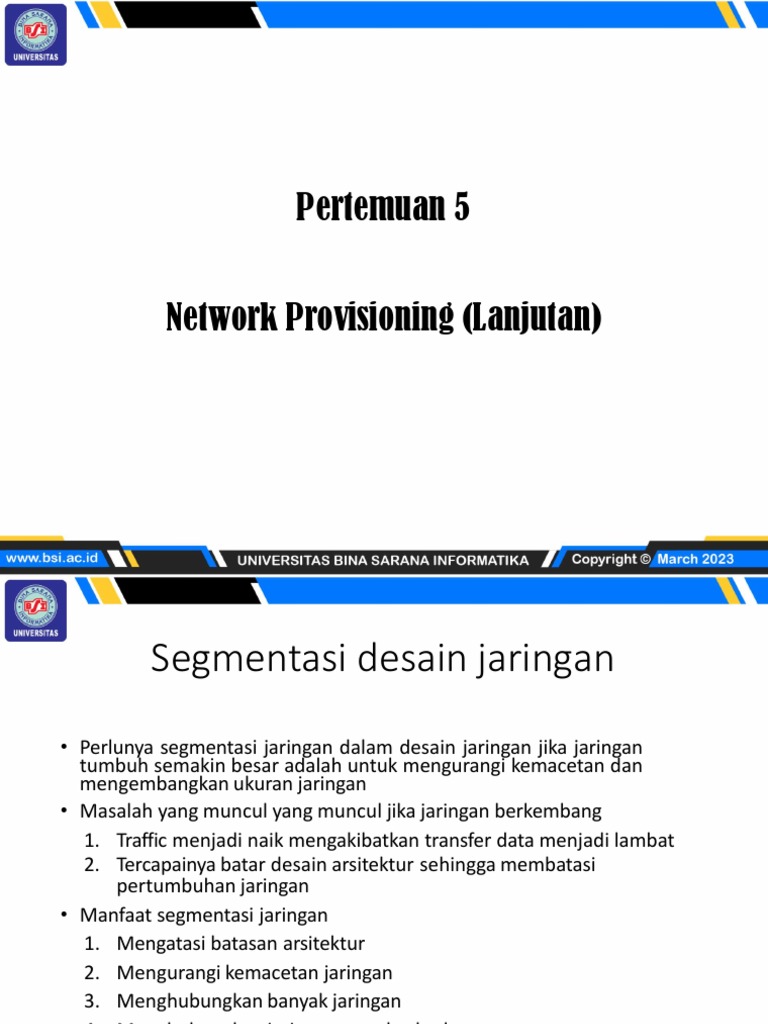

Pertemuan 5

Network Provisioning (Lanjutan)

 Segmentasi desain jaringan
• Perlunya segmentasi jaringan dalam desain jaringan jika jaringan
tumbuh semakin besar adalah untuk mengurangi kemacetan dan
mengembangkan ukuran jaringan
• Masalah yang muncul yang muncul jika jaringan berkembang
1. Traffic menjadi naik mengakibatkan transfer data menjadi lambat
2. Tercapainya batar desain arsitektur sehingga membatasi
pertumbuhan jaringan
• Manfaat segmentasi jaringan
1. Mengatasi batasan arsitektur
2. Mengurangi kemacetan jaringan
3. Menghubungkan banyak jaringan
4. Menghubungkan jaringan yang berbeda
Segmentasi Desain Jaringan
• Segmentasi dalam desain jaringan sangat berguna dalam
mengisolasi suatu trafic kesuatu segmen, atau menjaga traffic
yang tidak diinginkan menyebrangi segmen lain
• Piranti router menghubungkan beberapa jaringan LAN dengan
address jaringan yang berbeda. Router adalah gabungan
hardware dan software yang beroperasi pad alyer network
pad model refrensi OSI. Router dapat menghubungkan
jaringan-jaringan dengan arsitektur yang berbeda
 Segmentasi Jaringan dengan Router
• Router memfilter trafic broadcast dan mengisolasi broadcast storm.
Broadcast storm dapat terjadi saat design redudant switch terjadi
looping terus menerus sehingga membuat jaringan kebanjiaran dan
lambat
• Router bisa manghubungkan jaringan dengan WAN atau Internet
• Router bisa memberikan jalur yang berbeda-beda antar piranti-piranti,
dan bisa menawarkan fault tolerance dan load balancing
• Router memiliki kemampuan yang tidak terdapat pada bridge atau
switch seperti protokol SMTP, HTTP atau FTP saja yang boleh megakses
ataupun diakses jaringan private.
• Dengan router juga bisa memfilter address jaringan mana saja yang
boleh lewat
 Desain LAN
• Jaringan LAN terdiri dari infrastruktur jaringan dalam suatu
lokasi tunggal yang digunakan untuk memberikan layanan-
layanan aplikasi jaringan
• Topologi jaringan LAN harus dikembangakan agar bisa
memberikan layanan akses kecepatan tinggi kepada desktop
user dan mengijinkan evolusi kenaikan bandwidth pada
jaringan
• Kebutuhan bandwith yang lebih lebar pada desktop akan
memerlukan bandwidth suatu migrasi pada saatnya
kecepatan yang lebih tinggi dari 10Mbps menjadi 100Mbps
atau Gigabit dengan menggunakan full koneksi kepada
switch.
 Topologi Jaringan LAN
Kebutuhan minimum topology jaringan LAN adalah sebagai
berikut:
• Semua desktop terhubung kepada switch kecepatan
100Mbps
• Koneksi pada server haruslah Fast Ethernet 100Mbps atau
Gigabit kepada switch
• Semua server tidak boleh berada pada segmen jaringan
dengan bottlenecked tinggi
• Semua uplink switch haruslah full duplex dan dengan
kecepatan 100Mbps atau Gigabit
• Jaringan harus stabil dan semua clients PC didukung oleh
DHCP server
• Topologi LAN yang bersifat skalabilitas haruslah diadopsi
sehingga cocok dengan kebutuhan fungsional dan
bandwidth site
 Topologi Jaringan LAN
Daftar tadi adalah kebutuhan minimum, dan sebagai tambahan agar
meningkat kebutuhan yang sangat direkomendasikan adalah sebagai
berikut:
• Semua client computer terhubung kepada switch dengan kecepatan
Gigabit
• Koneksi semua server adalah Gigabit kepada switch
• Semua server tidak boleh berada pada segmen jaringan yang bersifat
bottlenecked
• Semua koneksi switck uplink haruslah full duplex dan berkecepartan
Gigabit
• Jaringan harus stabil dan didukung oleh layanan DHCP kepada semua
client komputer
• Topologi LAN yang bersifat scalabilitas haruslah diadopsi yang cocok
dengan kebutuhan fungsional dan bandwidth dari site
• Jika ketersediaan yang tinggi dan bersifat kritis, maka topologi LAN yang
bersifat redudansi haruslah digunakan
 Topologi Jaringan LAN
• Desain dan perencanaan dari topologi LAN Haruslah
meliputi analisa dari kebutuhan bandwidth yang sesuai
untuk kebutuhan aplikasi dari jaringan sekarang ini dan juga
perkembangan nya dimasa mendatang.
• Kapasitas perencanaan yang efektif akan menjamin
ketersediaan sclabel koneksi backbone kepada teknologi
yang lebih baru misalnya penggunaan media dengan
kecepatan Gigabit untuk mengoptimalkan kinerja
 Kebutuhan Jaringan LAN
• Jaringan LAN berskala kecil, kebutuhan switch
minimum adalah 100Mbps. Semua komputer yang
terhubung ke switch minimum adalah 100Mbps,
begitu juga kebutuhan link ke server minimum
adalah 100Mbps.
• Jaringan LAN berskala medium, kebutuhan antar
switch minimum adalah 100Mbps dan
direkomendasikan untuk memakai link Gigabit.
Sementar untuk koneksi komputer ke switch dalam
minimum 100Mbps. Koneksi keserver
direkomendasikan Gigabit.
 Kebutuhan Jaringan LAN
• Jaringan berskala besar harus dibuat sistem redudansi
untuk koneksi antar switch begitu juga koneksi ke semua
server harus dibuat redudansi. Semua switch yang dibuat
link redudansi haruslah menggunakan Spanning Tree
Protocol enable dan terhindar dari broadcast storm.
• Kebutuhan redudansi tidak hanya diberikan kepada koneksi
antar switch dan server, koneksi kejaringan WAN pun
diberikan koneksi redudansi sehingga tidak ada satupun titik
kegagalan tunggal.
• Begitu juga aplikasi yang sangat kritis yang tidak mengjinkan
suatu downtime sekecil apapun, harus dibuat suatu sistem
cluster yang memadai. Manajemen pemantau jaringan
harus juag dilakukan cara yang sangat bagus sehingga
terdeteksinya setiap kegagalan titik jaringan
 Kebutuhan Jaringan LAN
• Penggunaan aplikasi yang menekan
bandwidth yang sangat intensif akan
menjadi sangat tidak responsif.
• Dengan tidak memberikan faktor
redudansi kedalam misi kritis
jaringan yang sangat besar, setiap
titik kegagalan akan menjadi
downtime sistem yang sangat
merugikan dalam kelangsungan
bisnis organisasi.
 Infrastruktur Jaringan
• Infrastruktur jaringan terdiri dari perpaduan banyak
teknologi dan sistem.
• Infrastruktur jaringan adalah sekumpulan
komponen-komponen fisikal dan logical yang
memberikan pondasi konektifitas, keamanan,
routing, manajemen, acess, dan berbagai macam
fitur jaringan
 Memahami Infrastruktur Jaringan
Komputer dalam Desain
Infrastruktur Fisik adalah semua komponen fisik suatu jaringan
• Masalah pengkabelan, yaitu kabel jaringan yang sesuai dengan topologi
jaringan yang dipakai, misal: jika dalam jaringan anda memakai backbone
Gigabit Ethernet maka sudah seharusnya anda memakai kabel CAT5e yang
bisa menduku speed Gigabit
• Semua piranti jaringan seperti router yang memungkinkan komunikasi antar
jaringan local yang berbeda segmen. Switch dan bridge yang memungkinkan
host terhubung ke jaringan. Server dan juga host-host
• Infrastruktur fisik bisa termasuk didalamnya teknologi ethernet dan standar
wireless 802.11a/b/g/n, jaringan telpon umum(PSTN), Asynchronous
Transfer Mode(ATM), dan semua metoda komunikasi dan jaringan fisiknya
 Memahami Infrastruktur Jaringan Komputer dalam Desain

Infrastruktur logical merupakan komposisi dari banyak

elemen-elemen software yang menghubungkan, memanage,
dan mengamankan host pada jaringan. Contoh dari
infrastruktur jaringan:
• Domain Name System (DNS), yang merupakan sistem untuk
memberikan resolusi name dari permintaan resolusi name
dari permintaan clients
• Directory service yang merupakan layanan directory untuk
mengautentifikasi dan authorisasi user untuk masuk dan
menggunakan resource jaringan
• Protokol-protokol jaringan seperti protokol TCP/IP, protokol
jaringan yang sangat populer dan paling banyak dipakai
sebagai protokol jaringan dari platform jaringan baik
berplatform windows, Linux, Unix dan lainnya
Memahami Infrastruktur Jaringan
Komputer dalam Desain
• System keamanan jaringan seperti:
Jika memakai jaringan windows server, Semestinya sudah
melengkapi dengan sistem update patch yang di deploy
secara automatis kepada semua host dalam jaringan seperti
WSUS (Windows System Update Service)
• Software client penghubung ke server dan lain-lain
 Memahami Infrastruktur Jaringan
Komputer dalam Desain
• Setelah terbentuknya jaringan infrastruktur logical ini, sebagai
administrator perlu mempunyai pengetahuan untuk bisa memahami
segala aspek teknologi yang terlibat didalamnya.
• Misalkan, membuat desain IP address untuk bisa diimplementasikan
berdasarkan jaringan fisik yang ada, bagaimana memberikan IP address
sebagai identitas masing-masing host pada jaringan, dan juga harus bisa
melakukan troubelshooting kalau terjadi permasalahan jaringan yang
berhubungan dengan konektifitas, addresing, access, security maupun
masalah name resolution.
 Desain LAN
IP Address terdiri dari dua bagian, yaitu Network ID
dan host ID
• Network ID menunjukkan nomor network, host ID
mengidentifikasi dalam satu network
• Host ID bersifat unik untuk satu network

Untuk lebih mengefisienkan alokasi IP address yang

kita gunakan, kita bisa memakai sistem subnetting
Subnetting
• Subnetting adalah proses memecah satu kelas IP
address menjadi beberapa subnetdengan jumlah
host yang lebih sedikit
• Untuk menentukan batas network ID dan host ID
dalam suatu subnet digunakan subnet mask.
• Desain sebuah LAN meliputi perencanaan fisik
meliputi media yang digunakan bersama dan
infrastruktur LAN yakni pengkabelan sebagai jalur
fisik komunikasi setiap device jaringan
• Infrastruktur yang dirancang dengan baik cukup
fleksibel untuk memenuhi kebutuhan sekarang dan
masa datang
 Metode Perencanaan LAN meliputi
• Seorang administrator network yang bertanggung
jawab terhadap jaringan
• Pengalokasian IP address dengan subneting
• Peta letak komputer dari LAN dan topologi yang
hendak kita gunakan
• Persiapan fisik yang meliputi pengkabelan dan
peralatan lainnya.
 Metode Perencanaan LAN
meliputi
• Yang perlu diperhatikan dalam perancangan LAN adalah
lokasi fisik
• Peta atau blue print bangunan-bangunan yang akan
dihubungkan serta informasi jalur kabel kabel yang ada
dan menghubungkan bangunan-bangunan tersebut
sangat diperlukan
• Secara umum dapat diasumsikan bahwa pengkabelan
yang menghubungkan bangunan-bangunan
• Manajer jaringan harus mengetahui semua konfigurasi
jaringan dan pengkabelan pada lokasi yang menjadi
tanggung jawabnya
 Pengalokasian IP Address
• Bagian ini memegang peranan yang sangat penting
karena meliputi perencanaan jumlah network yang
akan dibuat dan alokasi IP addres untuk tiap
network.
• Kita harus membuat subneting yang tepat untuk
keseluruhan jaringan dengan mempertimbang
kemungkinan perkembangan jaringan dimasa yang
akan datang
