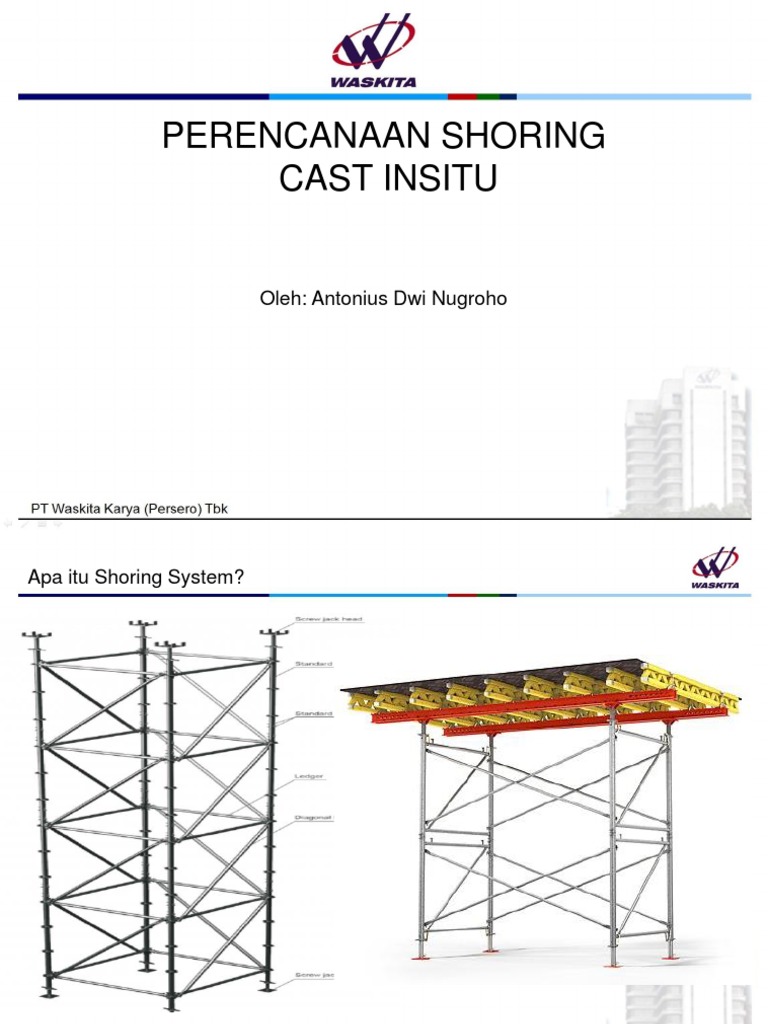

PERENCANAAN SHORING

CAST INSITU

Oleh: Antonius Dwi Nugroho


Apa itu Shoring System?

2
Bagian – Bagian dalam Shoring secara Umum

Lapisan Kontak

Balok Anak

Balok Induk

Jack Head

Bracing Diagonal

Connector

Main Frame

Jack Base 3
Contoh Penggunaan Shoring

Proyek Jembatan Ogan, Tol Kayu Agung -Palembang

4
Mengapa Kita Perlu Terlibat dalam Perencanaan??

Itu kan scope kerjaan subkon…

• Safety, ada Doublecheck pekerjaan


• Flexible, sesuaikan dengan kondisi lapangan
• Cost, mengendalikan biaya

5
Prinsip Dasar Shoring dalam Perencanaan
• Gaya Batang pada Shoring Frame hanya didesain untuk Axial Tertekan,

Selalu Tertekan!!!

6
Flow Perencanaan Shoring

PERHITUNGAN DRAFT GAMBAR PERHITUNGAN GAMBAR KERJA


AWAL AWAL LANJUTAN DI LAPANGAN

• Perkiraan • Posisi titik • Check Beban • Gambar


Beban shoring sesuai code Kerja untuk
• Perkiraan • Layout Balok • Modelling dilaksanakan
jumlah titik Induk dan • Check di lapangan
shoring Balok Anak Member
Force
• Check
Design

* Hanya boleh dilakukan oleh Ahli Bersertifikat


7
Tahap 1 : Perencanaan Awal

• Mendefinisikan lokasi paling kritis

• Asumsi Beban – Beban yang bekerja seperti:


–Beton bertulang
–Beban kerja (manpower, alat kerja)

• Mendefinisikan Kapasitas 1 titik tumpuan

• Menghitung jumlah titik yang dibutuhkan

8
Tahap 2 : Draft Gambar Awal

• Plot Lokasi titik shoring. Persebarannya merata.

• Plot Balok Anak dan Balok Induk (arah membujur/


melintang)

9
Tahap 3 : Perhitungan Lanjutan (Program Struktur)

• Definisi Beban, load combination, Section Properties,


material Properties

• Modelling Struktur, pada daerah kritis

• Running Model, akan diperoleh gaya-gaya pada masing-


masing elemen

• Check hasil kapasitas pada masing-masing element

• Ubah Konfigurasi Shoring jika diperlukan, balik ke tahap 2

10
Tahap 4 : Gambar Detail

• Detailing gambar, melengkapi informasi-informasi supaya


dapat dipahami di lapangan

• Approval gambar, pengesahan oleh pihak yang berwenang

11
Evaluasi Hitungan
• Pada output hasil running program oleh konsultan ahli, bisa ditarik kesimpulan. Apakah desain
terlalu boros atau terlalu mepet

Gambar Capture, hasil Analisa kapasitas elemen PD 8

12
Validasi Data

13
Terima Kasih
