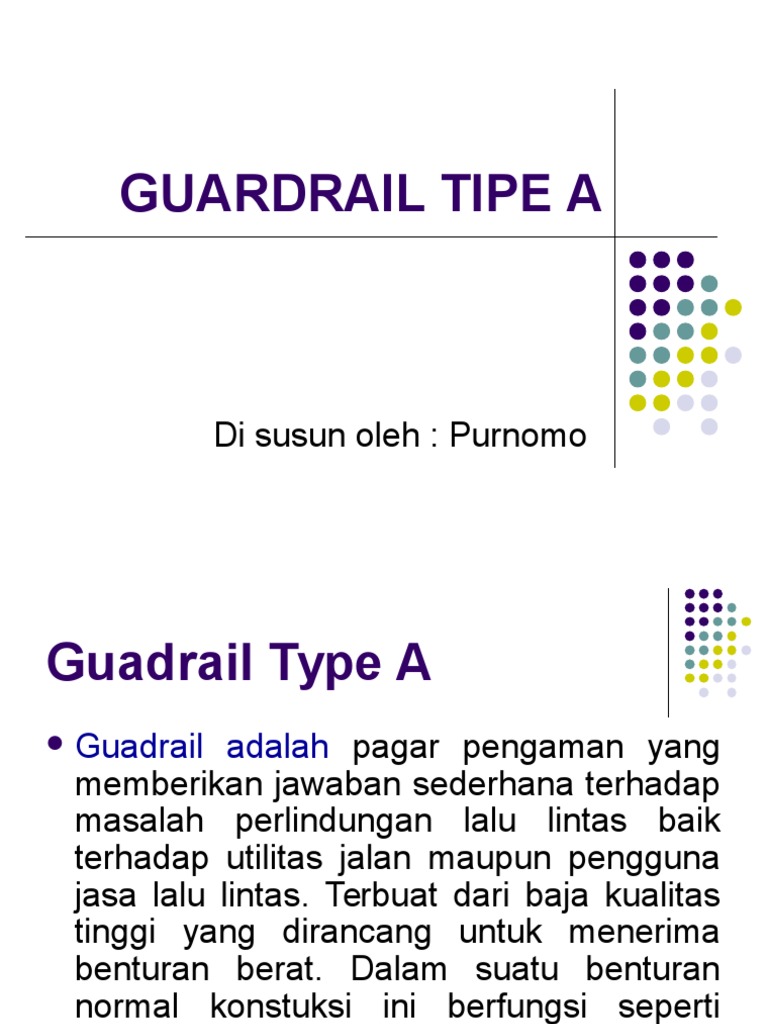

GUARDRAIL TIPE A
Di susun oleh : Purnomo
Guadrail Type A
Guadrail
adalah pagar pengaman yang
memberikan jawaban sederhana terhadap
masalah perlindungan lalu lintas baik
terhadap utilitas jalan maupun pengguna
jasa lalu lintas. Terbuat dari baja kualitas
tinggi yang dirancang untuk menerima
benturan berat. Dalam suatu benturan
normal konstuksi ini berfungsi seperti
balok menerus.
Fungsi Guardrail Tipe A
Pagar pengaman dapat menahan benturan
keras dan menyerap sebagian besar energi
kenetik, sehingga berfungsi agar :
Kendaraan tidak terlempar keluar.
Kendaraan diarahkan kembali ke arah
parallel jalan.
Mengurangi goncangan hebat, sehingga
akibat kecelakaan dapat dikurangi.
Ukuran Guardrail type A
Beam
Baja, Uk 4318 x 312 x 2,7 mm.
Tiang penyangga (Chanel Post) Uk 1800 x 178
x 76 x 6 mm
Besi Pengikat (Blocking Piece) Uk 350 x 178 x
76 x 6 mm
Tahapan Pelaksanaan pekerjaan
1.
2.
3.
4.
5.
Survey
Pengukuran
Persiapan material
Persiapan peralatan
Pelaksanaan pekerjaan
Survey
1.
2.
Tahap pertama yang harus dilakukan adalah survey
lapangan berdasarkan gambar apakah lokasi tersebut
perlu untuk dipasang pagar pengaman atau tidak
apabila lokasi tersebut tidk perlu dipasang pagar
pengaman maka perlu dilaporkan pengawas untuk
dibuatkan
gambar
baru
khususnya
lokasi
pemasangannya.
Dan hasil survey tersebut maka kita dapat menghitung
berapa jumlah masing-masing material seperti : Post
beam, blocking piece, baut, T end, reflector. Untuk
setiap lokasinya dan untuk menentukan base camp
tempat menaruh material guardrail.
Pengukuran
Untuk pengukuran harus disesuaikan
dengan gambar rencana seperti jarak post,
bentuk lengkungan apabila lokasi atau jalan
berbelok dan ketinggian pagar pengaman
dari permukaan jalan.
Persiapan Material
Menghitung kembali jumlah material yang
diperlukan untuk masing-masing lokasi
seperti sebagai berikut :
1.Beam
2.Post
3.Blocking Piece
4.Reflektor
5.T. end
6.Mur baut dan Ring
7.Material Cor
Persiapan Peralatan
Sebelum
pemasangan
dilakukan
kita
perlu
mempersiapkan peralatan agar dalam pelaksanaan
tidak ada kendala yang berarti. Adapun peralatan yang
perlu dipersiapkan adalah sebagai berikut :
1.Palu
2.Linggis besar dan kecil
3.Blincong
4.Benang
5.Meteran
6.Peralatan cor
7.Kunci kunci baut
8.Mesin las
Pelaksanaan Pekerjaan
Setelah dilakukan survey, pengukuran dan
persiapan
barang
selanjutnya
dilakukan
pemasangan dengan cara :
melakukan penggalian tanah untuk pemasangan
tiang post yang tentunya sudah diukur terlebih
dahulu baik itu luasnya maupun kedalamannya
serta kelurusannya dengan memakai benang.
Apabila
pengalian sudah selesai langkah
selanjutnya memasang post dengan cara
memukul bagian kedalaman kurang lebih 20 cm
agar posisi post tegak lurus dan dibagian yang
ditanam diberi angkur 4 (empat) buah dengan cara
dilas sebelum dilakukan pengecoran.
Setelah post-post itu terpasang kemudian
dilakukan penyetelan / pemasangan beam
dengan cara memasang baut-baut kemudian
kita chek kelurusan dan ketinggiannya sesuai
gambar setelah itu baru kita cor sesuai
tahapannya sebagai berikut :
Dasar pondasi diurug pasir
Memasang bekitsting pada bagian atasnya
Menyiram lubang dengan air.
Mengecor dengan adukan 1 pc : 2 pasir : 3 kerikil
Finishing pondasi.
Apabila sudah selesai pengecoran baru kita
pasang perlengkapannya seperti reflector, t end
kemudian
mengelas
baut-bautnya
untuk
menghindari pencurian.
Pelaksanaan Pekerjaan
