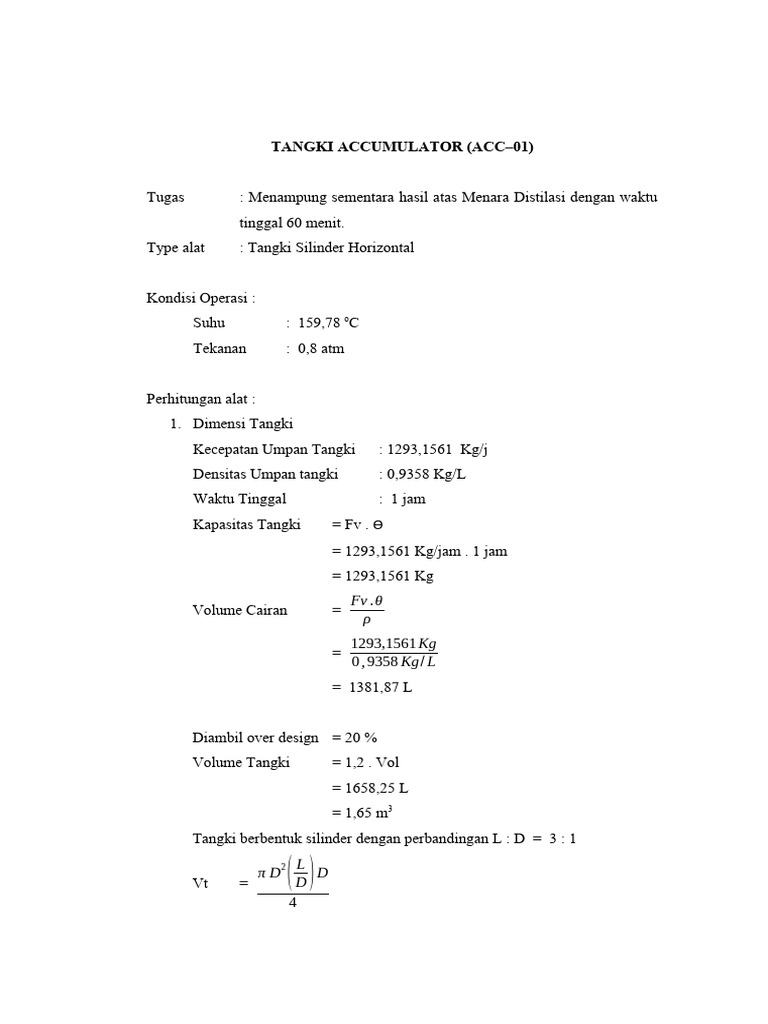

TANGKI ACCUMULATOR (ACC–01)

Tugas : Menampung sementara hasil atas Menara Distilasi dengan waktu

tinggal 60 menit.
Type alat : Tangki Silinder Horizontal

Kondisi Operasi :
Suhu : 159,78 oC
Tekanan : 0,8 atm

Perhitungan alat :
1. Dimensi Tangki
Kecepatan Umpan Tangki : 1293,1561 Kg/j
Densitas Umpan tangki : 0,9358 Kg/L
Waktu Tinggal : 1 jam
Kapasitas Tangki = Fv . ϴ
= 1293,1561 Kg/jam . 1 jam
= 1293,1561 Kg
Fv .θ
Volume Cairan =
ρ
1293,1561 Kg
=
0 , 9358 Kg/ L
= 1381,87 L

Diambil over design = 20 %

Volume Tangki = 1,2 . Vol
= 1658,25 L
= 1,65 m3
Tangki berbentuk silinder dengan perbandingan L : D = 3 : 1

Vt =
π D2 ( DL ) D
4
 Atau

[ ( )]
1 /3
Vt
D = π L
4 D

[ ]
1/ 3
1 , 65
= π
.3
4
= 0,89 m
L = 3 x 0,89
= 2,67 m

Diperoleh ukuran tangki :

Diameter : 0,89 m = 35,04 in
Panjang : 2,67 m = 105,12 in

2. Menghitung Tebal Shell

Digunakan bahan carbon steel SA 178 grade C
Tekanan design (P) = 11,6 psi
Allowable stress (f) = 12.750 psi
efisiensi sambungan (e) = 0,85
faktor korosi (C) = 0,125 in
Jari-jari tangki (ri) = 17,52 in
Tebal Shell :
P . ri
T shell = + C
f . e−0 , 6 P
11, 6 x 1 7 , 5 2
= + 0,125
(12750 x 0 ,85) – (0 , 6 x 11, 6)
= 0,15 in
Dipakai tebal shell 3/16 in
3. Menghitung Tebal Head
Bentuk head :
Digunakan bahan carbon steel SA 178 grade C
Tekanan design (P) = 11,6 psi
Allowable stress (f) = 12.750 psi
efisiensi sambungan (e) = 0,85
faktor korosi (C) = 0,125 in
Diameter tangki (D) = 35,04 in
Tebal Head :
PD
T head = + C
2 f . e−0.2 P
11, 6 x 3 5 , 04
= + 0,125
( 2 x 12750 x 0 , 85 ) – (0 , 2 x 11, 6)
= 0,15 in
Dipakai tebal head 3/16 in
Kesimpulan perhitungan

TANGKI ACCUMULATOR (ACC–01)

Tugas : Menampung sementara hasil atas Menara Distilasi dengan waktu

tinggal 60 menit.
Tipe alat : Tangki Silinder Horizontal

Kondisi Operasi
Suhu : 159,78 oC
Tekanan : 0,8 atm

Volume tangki : 1,65 m3

Diameter tangki : 0,89 m
Panjang tangki : 2,67 m
Tebal shell : 3/16 in
Tebal head : 3/16 in
