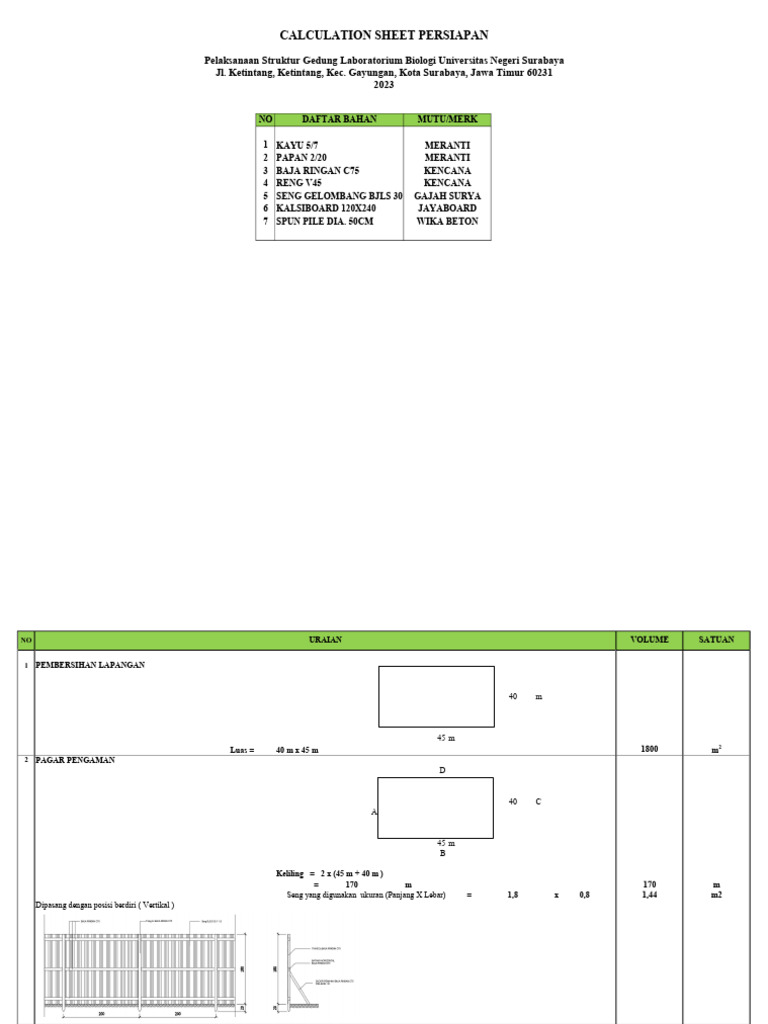

CALCULATION SHEET PERSIAPAN

Pelaksanaan Struktur Gedung Laboratorium Biologi Universitas Negeri Surabaya

Jl. Ketintang, Ketintang, Kec. Gayungan, Kota Surabaya, Jawa Timur 60231
2023

NO DAFTAR BAHAN MUTU/MERK

1 KAYU 5/7 MERANTI

2 PAPAN 2/20 MERANTI
3 BAJA RINGAN C75 KENCANA
4 RENG V45 KENCANA
5 SENG GELOMBANG BJLS 30 GAJAH SURYA
6 KALSIBOARD 120X240 JAYABOARD
7 SPUN PILE DIA. 50CM WIKA BETON
NO URAIAN VOLUME SATUAN

1 PEMBERSIHAN LAPANGAN

40 m

45 m
Luas = 40 m x 45 m 1800 m2
2 PAGAR PENGAMAN
D

40 C
A

45 m
B

Keliling = 2 x (45 m + 40 m )
= 170 m 170 m
Seng yang digunakan ukuran (Panjang X Lebar) = 1,8 x 0,8 1,44 m2
Dipasang dengan posisi berdiri ( Vertikal )
NO URAIAN VOLUME SATUAN
Kebutuhan Seng
= Keliling - Pintu masuk
= 170 - 6
= 164,00 m 164 m
Sehingga kebutuhan Seng = (164/0,8)
= 205,00
= 205 lbr 205 lbr
Kebutuhan Baja Ringan C75 (6 m)
a. Batang Horizontal (datar)
Sisi A = ( 40 / 2 ) x 3 = 60 = 60 batang 83 btg
Sisi B = ( 45 - 6/ 2 ) x 3 = 59 = 59 batang
Sisi C = ( 40 / 2 ) x 3 = 60 = 60 batang
Sisi D = ( 45 / 2 ) x 3 = 68 = 68 batang +
247 batang

karena 1 batang baja ringan menghasilkan 3 buah, maka = 247

3
= 83 batang
b. Batang Vertikal (Tegak) 2x Baja Ringan C75
Sisi A = ( 40 / 2 ) + 1 = 21,00 = 21 batang 58 btg
Sisi B = ( 45-6 / 2 ) + 1 = 20,50 = 21 batang
Sisi C = ( 40 / 2 ) + 1 = 21,00 = 21 batang
Sisi D = ( 45 / 2 ) + 1 = 23,50 = 24 batang +
87 batang
karena 1 batang baja ringan menghasilkan 1,5 buah, maka = 87
1,5
= 58 batang
d. Skrup
ditaksir per meter pekerjaan = 0,06 kg 10 kg
Total paku = 0,06 x 164 = 9,84 kg

e. Baja Ringan C75 panjang 6 m sebagai skor penahan

panjang = 6 m
dipasang setiap 2 m dengan panjang baja ringan = 1 m
menghasilkan potongan panjang 1 m sebanyak = 6 m
kebutuhan baja ringan C75 (164:2:6)= 14 btg
NO URAIAN VOLUME SATUAN
3 PINTU MASUK PROYEK Dipasang dengan posisi berdiri

Kebutuhan seng = 0,8 x 1,8 m

jarak pintu gerbang 6 m
jarak per seng 0,8 m
= 8,5 lbr
= 9 lbr 9 lbr

Kebutuhan Baja Ringan C75

a. Batang Horizontal (datar) 3 btg
Panjang yang dibutuhkan = 3 m
Jumlah = 6 buah
Panjang 1 Baja Ringan C75 = 6 m

Kebutuhan Baja Ringan C75 = (Pjg yg dibutuhkan x Jmlh) : Panjang 1 Baja Ringan C75
= (3x6)/6
= 3 batang
= 3 batang
b. Batang Vertikal (Tegak) 2x Baja Ringan C75 6 btg
Panjang tiang pada pintu = 1,8 m
Jumlah = 16 buah
Panjang tiang masuk kedalam tanah = 0,3 m
Jumlah = 2 buah
Panjang 1 batang Baja Ringan C75 = 6 m

Kebutuhan Baja = ((Pjg tiang pd pintu x Jmlh)+(Pjg tiang masuk ke tanah x Jmlh))/Pjg 1 btg Baja Ringan C75
= (( 1.8 x 16 ) + ( 4 x 0,3 )) / 6
= 5,9 batang
= 6 batang
NO URAIAN VOLUME SATUAN
c. Batang Diagonal (Miring) Baja Ringan C75 2 btg
Panjang = 2,4 m
Jumlah = 4 buah
Panjang 1 Baja Ringan C75 = 6 m

Kebutuhan Baja Ringan C75 = (Pjg yg dibutuhkan x Jmlh) : Panjang 1 Baja Ringan C75
= (3x6)/6
= 1,6 batang
= 2 batang
d.kebutuhan paku dipasang tiap 1 lbr seng (4 buah paku, paku uk. 7 cm (0,25 kg)) 6 kg
e. Engsel pintu = 2 psg 2 psg
f. Gembok Pintu = 1 bh 1 bh

4 PAPAN NAMA PROYEK

Kebutuhan kayu 5/7 ( 4 m ) untuk tiang

panjang = 3,4 m
kebutuhan = 2,0 bh
sisa
panjang = 0,6 m
jumlah = 2,0 bh

untuk pengaku tiang (diambil dari sisa tiang)

panjang = 0,6 m
jumlah = 2,0 bh
Kebutuhan Papan 2/20 (4m)
kebutuhan papan 2/20 buat 1,2 x 0,8 m di potong jadi 3 bagian, jadi 1,3 m bagian = 2,0 lbr
1 batang menghasilkan = 3,0 bh
Ditaksir paku per meter pekerjaan = 0.06
kebutuhan = 0,06 kg
5 DIREKSI KEET
NO URAIAN VOLUME SATUAN

Luas = 8 x 4 m = 32 m2 32 m²
panjang 8 m
lebar 4 m
tinggi 2,4 m

a) Kalsiboard ukuran 1,2 m x 2,4 m 54 lembar

panjang = 2,4 m
lebar = 1,2 m
kebutuhan untuk sisi depan dan belakang = 4 muka
(8x2):1.2 = 26,7 lembar

kebutuhan untuk sisi samping = 4 muka

(4x):1.2= 10 lembar
kebutuhan sekat (10,4x2:1,2) = 17,3 lembar
jadi total kebutuhan Kalsiboard = 54 lembar
b) Baja Ringan panjang 6 m 29 batang
panjang = 6 m
dipasang dengan jarak = 1,2 m
kebutuhan = jumlah x panjang
= (2,46x8 + 2,43x2 + 2,35x6 + 2,26x5 + 2,17x8) x2 + 8x2 + 4x2 + 4 + 1,4x2 + 3
= 168,4 m
kebutuhan / panjang 1 baja = 28,1 m
total = 29,0 batang
NO URAIAN VOLUME SATUAN
c) Seng gelombang besar 180 x 80 x 0,3 cm 29 lembar
panjang = 1,80 m
lebar = 0,80 m
luas per 1 Seng = 1,44 m²
Panjang miring atap = 5,02 m
luas atap =PxL miring atap (8,3 x 5,02) = 41,67 m²
kebutuhan seng 41,67 : 1,44 = 29 lembar
d) Atap Kuda-kuda Baja Ringan C75 8 buah
untuk kuda - kuda direksi keet 17 batang
panjang = 6 m
diagonal 2 bh baja, panjang 1,19+1,16 m (untuk 8 kuda-kuda) = 1 btg kekurangan diambil dari sisa horizontal 2m x 8bh
horizontal 1 bh baja, panjang 4m (untuk 8 kuda-kuda) = 8 btg
Miring 1 bh baja, panjang 5,02 (untuk 8 kuda-kuda) = 8 btg
total kebutuhan 8 kuda-kuda = 17 btg
e) Reng V45 - 6 meter 12 batang
jumlah reng = 9 buah
panjang = 6 m
panjang reng = 8,3 m
kebutuhan tiap reng = 1,4 batang
total = 9 x 1,4= 12 batang
f) Pintu
kebutuhan kusen pvc 4 batang
panjang = 4 m
untuk kusen pintu ukuran 2x0,9 (3bh)
arah vertikal = 4 m
kebutuhan = 4 : 2 = 1,0 batang
arah horizontal = 0,9 m
kebutuhan kusen = 0.9 : 4 = 0,2 batang
kebutuhan pintu = 3 buah
Total = 4 batang
g) Jendela
kebutuhan kusen pvc 4 batang
panjang = 4 m
untuk kusen jendela 1,2x1,2 (3bh)
arah vertikal = 3,6 m
kebutuhan kusen = 3,6 : 4 = 0,9 batang
arah horizontal = 1,2 m
kebutuhan kusen = 1,2 : 4 = 0,30 batang
kebutuhan jendela = 3 buah
Total = 4 batang
NO URAIAN VOLUME SATUAN
h) Kebutuhan paku
per meter pekerjaan = 0,5 16 kg
total = 16
i) Pondasi Umpak
Luas atas = 0,02 m²
Luas bawah = 0,09 m²
Tinggi = 0,3 m
Volume = 0,02 m³
Jumlah Pondasi = 9 buah
Volume Total = 0,17 m³
kebutuhan bahan
semen = 0,49 zak 1 zak
pasir = 0,06 m³ 0,06 m³
batu kali = 0,20 m³ 0,20 m³
j) Daun Pintu dan Jendela
Daun Pintu 2x0,9 (3bh) = 5,40 m² 5,40 m2
Kaca 0,6x1,2 (6bh) = 4,32 m² 4,32 m2

6 RUANG RAPAT
NO URAIAN VOLUME SATUAN

Luas = 8 x 4 m = 32 m2 32 m²
panjang 8 m
lebar 4 m
tinggi 2,4 m

a) Kalsiboard ukuran 1,2 m x 2,4 m 54 lembar

panjang = 2,4 m
lebar = 1,2 m
kebutuhan untuk sisi depan dan belakang = 4 muka
(8x2):1.2 = 26,7 lembar

kebutuhan untuk sisi samping = 4 muka

(4x):1.2= 10 lembar
kebutuhan sekat (10,4x2:1,2) = 17,3 lembar
jadi total kebutuhan Kalsiboard = 54 lembar
b) Baja Ringan panjang 6 m 29 batang
panjang = 6 m
dipasang dengan jarak = 1,2 m
kebutuhan = jumlah x panjang
= (2,46x8 + 2,43x2 + 2,35x6 + 2,26x5 + 2,17x8) x2 + 8x2 + 4x2 + 4 + 1,4x2 + 3
= 168,4 m
kebutuhan / panjang 1 baja = 28,1 m
total = 29 batang
c) Seng gelombang besar 180 x 80 x 0,3 cm 29 lembar
panjang = 1,8 m
lebar = 0,80 m
luas per 1 Seng = 1,44 m²
Panjang miring atap = 5,02 m
luas atap =PxL miring atap (8,3 x 5,02) = 41,67 m²
kebutuhan seng 41,67 : 1,44 = 28,9 lembar
NO URAIAN VOLUME SATUAN
d) Atap Kuda-kuda Baja Ringan C75 8 buah
untuk kuda - kuda ruang rapat 17 batang
panjang = 6 m
diagonal 2 bh baja, panjang 1,19+1,16 m (untuk 8 kuda-kuda) = 1 btg kekurangan diambil dari sisa horizontal 2m x 8bh
horizontal 1 bh baja, panjang 4m (untuk 8 kuda-kuda) = 8 btg
Miring 1 bh baja, panjang 5,02 (untuk 8 kuda-kuda) = 8 btg
total kebutuhan 8 kuda-kuda = 17 btg
e) Reng V45 - 6 meter 12 batang
jumlah reng = 9 buah
panjang = 6 m
panjang reng = 8,3 m
kebutuhan tiap reng = 1,4 batang
total = 9 x 1,4= 12 batang
f) Pintu
kebutuhan kusen pvc 4 batang
panjang = 4 m
untuk kusen pintu ukuran 2x0,9 (3bh)
arah vertikal = 4 m
kebutuhan = 4 : 2 = 1,0 batang
arah horizontal = 0,9 m
kebutuhan kusen = 0.9 : 4 = 0,2 batang
kebutuhan pintu = 3 buah
Total = 4 batang
g) Jendela
kebutuhan kusen pvc 4 batang
panjang = 4 m
untuk kusen jendela 1,2x1,2 (3bh)
arah vertikal = 3,6 m
kebutuhan kusen = 3,6 : 4 = 0,9 batang
arah horizontal = 1,2 m
kebutuhan kusen = 1,2 : 4 = 0,30 batang
kebutuhan jendela = 3 buah
Total = 4 batang
h) Kebutuhan paku
per meter pekerjaan = 0,5 16 kg
total = 16
i) Pondasi Umpak
Luas atas = 0,02 m²
Luas bawah = 0,09 m²
Tinggi = 0,3 m
Volume = 0,02 m³
Jumlah Pondasi = 9 buah
Volume Total = 0,17 m³
NO URAIAN VOLUME SATUAN
kebutuhan bahan
semen = 0,49 zak 1 zak
pasir = 0,06 m³ 0,06 m³
batu kali = 0,20 m³ 0,20 m³
j) Daun Pintu dan Jendela
Daun Pintu 2x0,9 (3bh) = 5,40 m² 5,40 m2
Kaca 0,6x1,2 (6bh) = 4,32 m² 4,32 m2

7 GUDANG PERALATAN

Luas = 8 x 4 m = 32 m² 32 m²
panjang = 8 m
lebar = 4 m
tinggi = 2,4 m
kebutuhan bahan
a) Kalsiboard ukuran 1,2 m x 2,4 m 20 lembar
panjang = 2,4 m
lebar = 1,2 m
kebutuhan untuk sisi depan dan belakang = 2 muka
= (8:1.2 )x 2 13 lembar
kebutuhan untuk sisi kanan kiri= 2 muka
= (2:1.2)x2= 7 lembar
jadi total kebutuhan Kalsiboard = 20 lembar
NO URAIAN VOLUME SATUAN
b) Baja Ringan C75 panjang 6 meter 21 batang
panjang = 6 m
dipasang tegak dengan jarak = 1,2 m
kebutuhan = (2,46x8 + 2,43x2 + 2,35x2 + 2,26x2 + 2,17x8) x 2 + 4x2 + 8x2
= 126 m
kebutuhan / panjang 1 baja = 21 m
total = 21 batang
c) Seng gelombang besar 180 x 80 x 0,3 cm 29 lembar
panjang = 1,8 m
lebar = 0,8 m
luas per 1 seng = 1,44 m²
lebar miring atap = 5,02 m
luas atap = (8,3 x 5,02) = 41,67 m²
kebutuhan seng 41,67 : 1.44 = 29 lembar
d) Atap Kuda-kuda Baja Ringan C75 8 buah
untuk kuda - kuda gudang alat 17 batang
panjang = 6 m
diagonal 2 bh baja, panjang 1,19+1,16 m (untuk 8 kuda-kuda) = 1 btg kekurangan diambil dari sisa horizontal 2m x 8bh
horizontal 1 bh baja, panjang 4m (untuk 8 kuda-kuda) = 8 btg
Miring 1 bh baja, panjang 5,02 (untuk 8 kuda-kuda) = 8 btg
total kebutuhan 8 kuda-kuda = 17 btg
e) Reng V45 - 6 meter
jumlah reng = 9 buah
panjang = 6 m
panjang reng = 8,3 m
kebutuhan tiap reng = 1,4 batang 12 batang
total = 9 x 1,4= 12 batang
f) Pintu
kebutuhan kusen pvc 2 batang
panjang = 4 m
untuk kusen pintu ukuran 2x1,5 (1bh)
arah vertikal = 4 m
kebutuhan kusen = 4 : 4 = 1,0 batang
arah horizontal = 1,5 m
kebutuhan kusen =1,5 : 4 = 0,4 batang
Total = 2 batang
g) Kebutuhan paku
per meter pekerjaan = 0,5 16 kg
total = 16
NO URAIAN VOLUME SATUAN
h) Pondasi Umpak
Luas atas = 0,02 m²
Luas bawah = 0,09 m²
Tinggi = 0,3 m
Volume = 0,02 m³
Jumlah Pondasi = 7 buah
Volume Total = 0,13 m³
kebutuhan bahan
semen = 0,38 zak 1 zak
pasir = 0,05 m³ 0,05 m³
batu kali = 0,15 m³ 0,15 m³
i) Daun Pintu
Daun Pintu 2x0,75 (2bh) = 3,00 m² 3,00 m2

8 GUDANG BAHAN

Luas = 8 x 4 m = 32 m² 32 m²
panjang = 8 m
lebar = 4 m
tinggi = 2,4 m
NO URAIAN VOLUME SATUAN
kebutuhan bahan
a) Kalsiboard ukuran 1,2 m x 2,4 m 20 lembar
panjang = 2,4 m
lebar = 1,2 m
kebutuhan untuk sisi depan dan belakang = 2 muka
= (8:1.2 )x 2 13 lembar
kebutuhan untuk sisi kanan kiri= 2 muka
= (2:1.2)x2= 7 lembar
jadi total kebutuhan Kalsiboard = 20 lembar
b) Baja Ringan C75 panjang 6 meter 21 batang
panjang = 6 m
dipasang tegak dengan jarak = 1,2 m
kebutuhan = (2,46x8 + 2,43x2 + 2,35x2 + 2,26x2 + 2,17x8) x 2 + 4x2 + 8x2
= 126 m
kebutuhan / panjang 1 baja = 21 m
total = 21 batang
c) Seng gelombang besar 180 x 80 x 0,3 cm 29 lembar
panjang = 1,8 m
lebar = 0,8 m
luas per 1 seng = 1,44 m²
lebar miring atap = 5,02 m
luas atap = (8,3 x 5,02) = 41,67 m²
kebutuhan seng 41,67 : 1.44 = 29 lembar
d) Atap Kuda-kuda Baja Ringan C75 8 buah
untuk kuda - kuda gudang alat 17 batang
panjang = 6 m
diagonal 2 bh baja, panjang 1,19+1,16 m (untuk 8 kuda-kuda) = 1 btg kekurangan diambil dari sisa horizontal 2m x 8bh
horizontal 1 bh baja, panjang 4m (untuk 8 kuda-kuda) = 8 btg
Miring 1 bh baja, panjang 5,02 (untuk 8 kuda-kuda) = 8 btg
total kebutuhan 8 kuda-kuda = 17 btg
e) Reng V45 - 6 meter
jumlah reng = 9 buah
panjang = 6 m
panjang reng = 8,3 m
kebutuhan tiap reng = 1,4 batang 12 batang
total = 9 x 1,4= 12 batang
NO URAIAN VOLUME SATUAN
f) Pintu
kebutuhan kusen pvc 2 batang
panjang = 4 m
untuk kusen pintu ukuran 2x1,5 (1bh)
arah vertikal = 4 m
kebutuhan kusen = 4 : 4 = 1,0 batang
arah horizontal = 1,5 m
kebutuhan kusen =1,5 : 4 = 0,4 batang
Total = 2 batang
g) Kebutuhan paku
per meter pekerjaan = 0,5 16 kg
total = 16
h) Pondasi Umpak
Luas atas = 0,02 m²
Luas bawah = 0,09 m²
Tinggi = 0,3 m
Volume = 0,02 m³
Jumlah Pondasi = 7 buah
Volume Total = 0,13 m³
kebutuhan bahan
semen = 0,38 zak 1 zak
pasir = 0,05 m³ 0,05 m³
batu kali = 0,15 m³ 0,15 m³
i) Daun Pintu
Daun Pintu 2x0,75 (2bh) = 3,00 m² 3,00 m2
NO URAIAN VOLUME SATUAN
9 BARAK PEKERJA

Luas = 8 x 4 m = 32 m² 32 m²
panjang = 8 m
lebar = 4 m
tinggi = 2,4 m
kebutuhan bahan
a) Kalsiboard ukuran 1,2 m x 2,4 m 20 lembar
panjang = 2,4 m
lebar = 1,2 m
kebutuhan untuk sisi depan dan belakang = 2 muka
= (8:1.2 )x 2 13 lembar
kebutuhan untuk 2 sisi samping (kanan dan kiri)= 2 muka
= (4:1.2)x2 = 7 lembar
jadi total kebutuhan Kalsiboard = 20 lembar
NO URAIAN VOLUME SATUAN
b) Baja Ringan C75 panjang 6 meter 21 batang
panjang = 6 m
dipasang tegak dengan jarak = 1,2 m
kebutuhan = (2,46x8 + 2,43x2 + 2,35x2 + 2,26x2 + 2,17x8) x 2 + 4x2 + 8x2
= 126 m
kebutuhan / panjang 1 baja = 21 m
total = 21 batang
c) Seng gelombang besar 180 x 80 x 0,3 cm 29 lembar
panjang = 1,8 m
lebar = 0,8 m
luas per 1seng = 1,44 m²
lebar miring atap = 5,02 m
luas atap = (8,3 x 5,02) = 41,67 m²
kebutuhan seng 41,67 : 1.44 = 29 lembar
d) Atap Kuda-kuda Baja Ringan C75 8 buah
untuk kuda - kuda Barak Pekerja 17 batang
panjang = 6 m
diagonal 2 bh baja, panjang 1,19+1,16 m (untuk 8 kuda-kuda) = 1 btg kekurangan diambil dari sisa horizontal 2m x 8bh
horizontal 1 bh baja, panjang 4m (untuk 8 kuda-kuda) = 8 btg
Miring 1 bh baja, panjang 5,02 (untuk 8 kuda-kuda) = 8 btg
total kebutuhan 8 kuda-kuda = 17 btg
e) Reng V45 - 6 meter
jumlah reng = 9 buah
panjang = 6 m
panjang reng = 8,3 m
kebutuhan tiap reng = 1,4 batang 12 batang
total = 9 x 1,4= 12 batang
f) Pintu
kebutuhan kusen pvc 2 batang
panjang = 4 m
untuk kusen pintu ukuran 2x1 (1bh)
arah vertikal = 4 m
kebutuhan kusen = 2 : 4 = 1,0 batang
arah horizontal = 1 m
kebutuhan kusen =1 : 4 = 0,25 batang
Total = 2,0 batang
NO URAIAN VOLUME SATUAN
g) Jendela
kebutuhan kusen pvc 5 batang
panjang = 4 m
untuk kusen jendela 1,2x1,2 (4bh)
arah vertikal = 3,6 m
kebutuhan kusen = 3,6 : 4 = 0,9 batang
arah horizontal = 1,2 m
kebutuhan kusen = 1 : 4 = 0,30 batang
kebutuhan jendela = 4 buah
Total = 5 batang
h) Kebutuhan paku
per meter pekerjaan = 0,5 16 kg
total = 16
i) Pondasi Umpak
Luas atas = 0,02 m²
Luas bawah = 0,09 m²
Tinggi = 0,30 m
Volume = 0,02 m³
Jumlah Pondasi = 6 buah
Volume Total = 0,11 m³
kebutuhan bahan
semen = 0,33 zak 1 zak
pasir = 0,04 m³ 0,04 m³
batu kali = 0,13 m³ 0,13 m³
j) Daun Pintu dan Jendela
Daun Pintu 2x1 (1bh) = 2,00 m² 2,00 m2
Kaca 0,6x1,2 (8bh) = 5,76 m² 5,76 m2
NO URAIAN VOLUME SATUAN
10 POS JAGA

Luas = 2 x 2 = 4 m² 4 m²
panjang = 2 m
lebar = 2 m
tinggi = 2,4 m
kebutuhan bahan
a) Kalsiboard ukuran 1,2 m x 2,4 m 7 lembar
panjang = 2,4 m
lebar = 1,2 m
kebutuhan untuk sisi depan = 2 muka
= (2x2):1,2 = 3 lembar
kebutuhan untuk sisi samping = 2 muka
= (2x2):1,2 = 3 lembar
jadi total kebutuhan Kalsiboard = 1+1 = 7 lembar
NO URAIAN VOLUME SATUAN
b) Baja Ringan C75 panjang 6 meter 8 batang
panjang = 6 m
dipasang tegak dengan jarak = 1,2 m
kebutuhan = (2,46x3 + 2,10x3 + 2,34x2) x 2 + 4x2
= 45 m
kebutuhan / panjang 1 baja = 7,5 m
total = 8 batang
c) Atap Kuda-kuda Baja Ringan C75 3 buah
untuk kuda - kuda pos jaga 3 batang
panjang = 6 m
diagonal 1 bh baja, panjang 0,84 m (untuk 3 kuda-kuda) = 0 btg diambil dari sisa miring 0,84m x 3bh
horizontal 1 bh baja, panjang 2m (untuk 3 kuda-kuda) = 0 btg diambil dari sisa miring 2m x 3bh
Miring 1 bh baja, panjang 3,06 (untuk 3 kuda-kuda) = 3 btg
total kebutuhan 3 kuda-kuda = 3 btg
d) Reng V45 - 6 meter 2 bh
jumlah reng = 6 bh 2 btg
panjang 1 baja = 6 m
panjang reng = 2,3 m
kebutuhan tiap reng = 0,38 btg
total = 2,3 btg
e) Seng gelombang besar 180 x 80 x 0,3 cm 5 lembar
panjang = 1,8 m
lebar = 0,8 m
luas per 1 seng = 1,44 m²
lebar miring atap = 3,06 m
panjang atap = 2,3 m
luas atap = (3x2.3) = 7,04 m²
kebutuhan seng 7,04 : 1.44 = 4,9 lembar
f) Pintu
kebutuhan kusen pvc 2 batang
panjang = 4 m
untuk kusen pintu 2x0,8 (1bh)
arah vertikal = 4 m
kebutuhan kusen = 2 : 4 = 1 batang
arah horizontal = 0,8 m
kebutuhan kusen = 0,8 : 4 = 0,2 batang
Total = 2 batang
NO URAIAN VOLUME SATUAN
g) Jendela
kebutuhan kusen pvc 1 batang
panjang = 4 m
untuk kusen jendela 1x1,2 (1bh)
arah horizontal = 2 m
kebutuhan kusen = 2 : 4 = 0,5 batang
kebutuhan jendela = 1 buah
Total = 1 batang
h) Kebutuhan paku
per meter pekerjaan = 0,5 2 kg
total = 2 kg
i) Pondasi Umpak
Luas atas = 0,02 m²
Luas bawah = 0,09 m²
Tinggi = 0,3 m
Volume = 0,02 m³
Jumlah Pondasi = 4 buah
Volume Total = 0,07 m³
kebutuhan bahan
semen = 0,22 zak 1 zak
pasir = 0,03 m³ 0,03 m³
batu kali = 0,09 m³ 0,09 m³
j) Daun Pintu dan Jendela
Daun Pintu 2x0,75 (2bh) = 1,60 m² 1,60 m2
Kaca 1x1,2 (1bh) = 1,20 m² 1,20 m2
NO URAIAN VOLUME SATUAN
11 PENGUKURAN BOWPLANK

40 m

45 m
Luas = 45 m x 40 m 1196 m2
Kebutuhan:
Kayu 5/7 = 14 btg 14 btg
Paku 0,2kg/1 btg kayu = 2,8 kg 2,8 kg
Pekerjaan Bowplank
Bowplank dipasang pada tiap as kolom dengan panjang 1 m
maka :
Volume = ((35 m+ 2 m) +( 19 m + 2 m)) x 2 sisi
= 116 m' 116 m'
Kebutuhan papan 2/20 (4 m)
Jumlah= 116 m / 4 /2
= 15 bh 15 lbr
Kaso 5/7 panjang 1 m dipasang tiap papan bowplank 2 buah
Jumlah bowplank 28 bh
Jumlah kaso tiap bowplank 28 bh x 2 = 56 bh
Jumlah kaso yang diperlukan = 56 / 4 = 14 btg 14 btg
NO URAIAN VOLUME SATUAN
II PEKERJAAN TANAH
1 Tiang Pancang (Spun Pile) diameter 50 cm

Jumlah titik pancang dalam 1 pilecap = 4 bh

Jumlah pile cap = 36
Jumlah Titik = 144 titik
Jumlah Pancang 12+4m 144 bh
Jadi Kebutuhan Tiang pancang spun pile dimeter 50 cm panjang 12 m 144 bh
Jadi Kebutuhan Tiang pancang spun pile dimeter 50 cm panjang 4 m 144 bh

2 Galian Tanah
a. Tie Beam TB1 (0,4 x 0,75m)

Volume= 0,6 x 0,85 = 0,510 m2

Panjang = 4,5*(7*4+2)+7,5*12+2,5*7+7,6+2,6*2+3,1*8 = 280,1 m

V total = 280,1 x 0,51
V total = 142,85 m3 142,851 m3
NO URAIAN VOLUME SATUAN
b. Tie Beam TB2 (0,2 x 0,35m)
Volume= 0,4 x 0,45 = 0,180 m2

Panjang = 5,7+4,6*2+2,7+2,8+(1,7*3)+0,7 = 26,2 m

V total = 26,2 x 0,18
V total = 4,72 m3 4,716 m3

c. Pile cap
Tipe 1 (2,2 x 2,2m )
Volume= 2,4 x 0,6
= 1,440 m2

Jumlah = 36 m
Volume= 1,44 x 36 bh
= 51,840 m3 51,84
Total Volume Galian Tanah = 199,407 199,41 m3

3 Urugan Tanah Kembali

Volume= Semua Tanah digunakan urugan kembali
= 199,41 m3 199,41 m3
4 Urugan Tanah Peninggi Elevasi

65 cm

Luas = 665 m2
Tebal = 0,65 m vol.total= volume x 25%volume
Vol. Peninggian (Vol. Tanah Peninggian - Urugan Kembali) = 232,843 m3 vol.total= 291,05375 m
3
291,05 m3
NO URAIAN VOLUME SATUAN
III PEKERJAAN PONDASI
1 Urugan Pasir
a. Tie Beam TB 1
Uk. 40 cm x 75 cm
5 cm
40 cm
Panjang= 280,1 m
2
Luas = 0,4 x 0,05 = 0,02 m
3
Volume = 280,1 x 0,4 x 0,05 = 5,602 m 5,602 m3
b. Tie Beam TB 2
Uk. 20 cm x 35 cm
5 cm
20 cm
Panjang= 26,2 m
2
Luas = 0,2 x 0,05 = 0,01 m
3
Volume = 26,2 x 0,2 x 0,05 = 0,262 m 0,262 m3
b. Pile Cap
Uk. ( 2,2 x 2,2 m)
10 cm
220 cm
Jumlah = 36 bh
3
Volume = 2,2 x 2,2 x 0,1 = 0,484 m
3
Total = 36 x 0,484 = 17,42 m 17,4 m3
