PENERAPAN RAMGKAIAN ELEKTRONIKA (PRE)

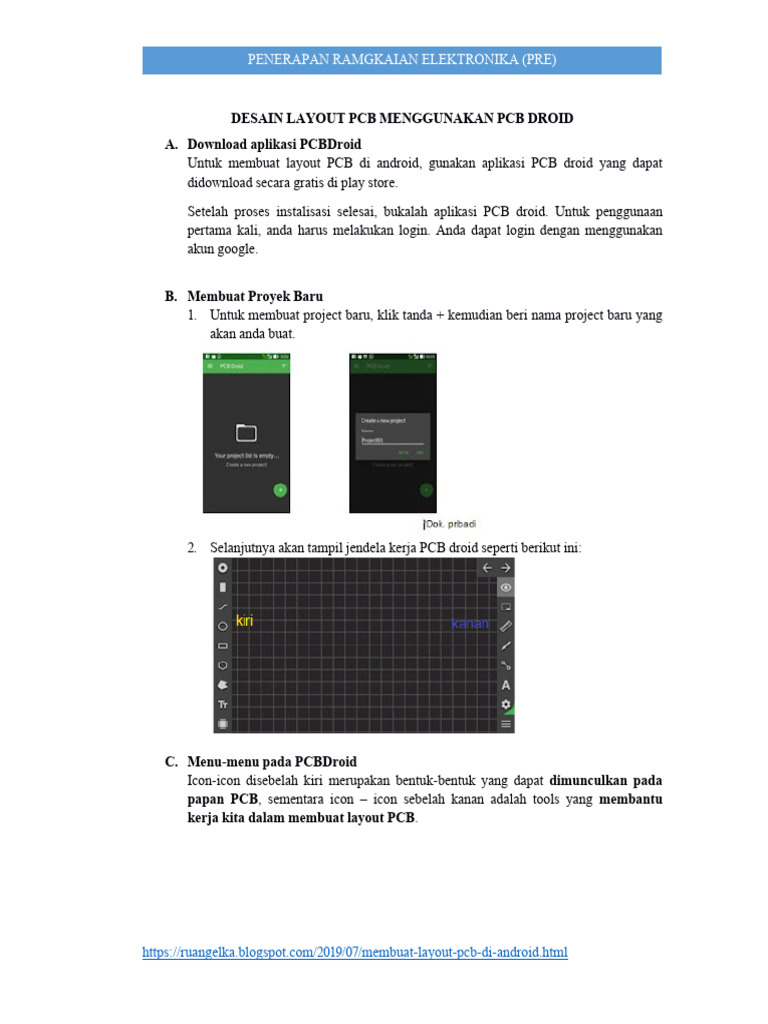

DESAIN LAYOUT PCB MENGGUNAKAN PCB DROID

A. Download aplikasi PCBDroid
Untuk membuat layout PCB di android, gunakan aplikasi PCB droid yang dapat
didownload secara gratis di play store.

Setelah proses instalisasi selesai, bukalah aplikasi PCB droid. Untuk penggunaan
pertama kali, anda harus melakukan login. Anda dapat login dengan menggunakan
akun google.

B. Membuat Proyek Baru

1. Untuk membuat project baru, klik tanda + kemudian beri nama project baru yang
akan anda buat.

2. Selanjutnya akan tampil jendela kerja PCB droid seperti berikut ini:

C. Menu-menu pada PCBDroid

Icon-icon disebelah kiri merupakan bentuk-bentuk yang dapat dimunculkan pada
papan PCB, sementara icon – icon sebelah kanan adalah tools yang membantu
kerja kita dalam membuat layout PCB.

https://ruangelka.blogspot.com/2019/07/membuat-layout-pcb-di-android.html
 PENERAPAN RAMGKAIAN ELEKTRONIKA (PRE)

Adapun nama-nama icon pada toolbar serta fungsinya masing-masing adalah sebagai
berikut:

*Dok. Pribadi

Raster merupakan media kerja board/papan PCB. Berfungsi untuk mempermudah

pengaturan letak dan jarak komponen serta jalur. Raster dapat ditampilkan dalam
bentuk kotak-kotak seperti yang tampak pada gambar diatas maupun dalam bentuk
titik-titik. Bentuk dan jarak raster dapat diatur pada menu setting.

Hole merupakan pad tempat masukknya kaki komponen yang akan disolder
berbentuk lingkaran dengan lubang ditengahnya. Diameter lingkaran dan lubangnya
dapat diatur dengan tekan tahan (tekan lama) tools hole. Untuk memunculkan hole
dilakukan dengan klik hole.

SMD adalah bentuk persegi penuh (tanpa lubang) yang dapat diatur panjang dan
lebarnya dengan tekan tahan SMD, untuk memunculkan cukup klik SMD.

Line adalah bentuk garis yang berfungsi sebagai jalur rangkaian menghubungkan
antar hole pada sisi tembaga (cooper bottom). Ketebalan garis dapat diatur dengan
tekan tahan line, untuk mengaktifkan klik line.

Circle adalah bentuk lingkaran yang dapat diatur ketebalan garisnya serta dapat
dimodifikasi ukuran dan bentuk lingkarannya dengan cara tekan tahan circle.
Biasanya digunakan untuk menggambarkan komponen berbentuk lingkaran (misalnya
elco) atau setengah lingkaran (misalnya LED) pada sisi atas PCB (silkscreen top).

Rectangle adalah adalah bentuk persegi empat atau persegi panjang yang ketebalan
garisnya dapat diatur dengan tekan tahan rectangle. Sementara ukuran dari persegi
diatur dengan klik geser saat bekerja diatas raster sampai diperoleh bentuk/ukuran
sesuai keinginan.

Polygon bentuk yang jumlah segi dan sudutnya dapat diatur, demikian pula diameter
dan ketebalan garisnya. Sebagaimana lainnya pengaturan dilakukan dengan tekan
tahan bentuk yang ingin diedit yaitu polygon.

https://ruangelka.blogspot.com/2019/07/membuat-layout-pcb-di-android.html
 PENERAPAN RAMGKAIAN ELEKTRONIKA (PRE)

Zona adalah wilayah yang ditutupi lapisan tembaga. Bentuknya dapat diatur dengan
klik diawal dan diakhir sampai membentuk wilayah tertutup. Biasanya pembuatan
zona untuk estetika bertujuan memperindah tampilan layout PCB.

Text merupakan tulisan yang dapat dimunculkan pada papan PCB baik pada sisi atas
(silkscreen top) maupun pada sisi tembaga (copper bottom). Dengan tekan tahan text
dapat dilakukan untuk pengaturan pada ukuran, ketebalan, posisi dan hadap dari
tulisan (text) serta tulisan apa yang ingin dimunculkan.

Library adalah tempat kumpulan komponen. Menggunakan komponen yang telah

ada di library dapat mempercepat pekerjaan membuat layout. Untuk mengumpulkan
berbagai jenis komponen pada library dapat dilakukan dengan mendownload ataupun
membuat sendiri dengan menggunakan tools macros yang akan muncul apabila telah
mengaktifkan select.

Undo adalah tool yang digunakan untuk membatalkan suatu perintah yang sudah
dilakukan sebelumnya.

Redo adalah tool yang digunakan untuk mengembalikan ke section setelah di undo.

View merupakan tool untuk melihat area kerja yang dapat diperbesar dan diperkecil
(zoom in dan zoom out) dengan cara mencubit layar.

Select adalah tool yang digunakan untuk memilih bagian yang akan diedit. Bagian
yang telah di select akan menunjukkan perubahan warna. Ketika tool select telah di
klik, akan muncul toolbar pada sisi kiri atas yang berisi beberapa tindakan yang dapat
dilakukan yaitu:

 Duplicated (2X) berfungsi untuk menggandakan

 Save macro berfungsi untuk menjadikan komponen yang telah dibuat sebagai
koleksi yang akan tersimpan di library dan nantinya dapat digunakan
sewaktu-waktu apabila dibutuhkan komponen yang sama.

 Delete yaitu tool yang digunakan untuk menghapus bagian yang telah di
select.

 Mirror vertikal untuk mencerminkan bagian yang telah diselect secara

vertikal

 Mirror horizontal untuk mencerminkan bagian yang telah diselect secara

horizontal.

https://ruangelka.blogspot.com/2019/07/membuat-layout-pcb-di-android.html
 PENERAPAN RAMGKAIAN ELEKTRONIKA (PRE)

 Lock berfungsi untuk mengunci beberapa bagian yang telah dipilih menjadi
suatu kesatuan terkelompok (ter grouping).

 Unlock berfungsi untuk memisahkan kembali atau membuka bagian yang

telah di lock.

 Snap to grid yaitu tool yang berfungsi untuk memposisikan bagian yang
diplih tepat pada raster. Misal apabila bagian yang dipilih adalah hole, maka
dengan bantuan tool ini akan membuat titik tengah dari lubang pada hole tepat
berada dipersilangan raster, sehingga mempermudah pengaturan.

 Rotate berfungsi untuk memutar bagian yang dipilih

 Measure digunakan untuk mengetahui letak posisi komponen, baik dari sisi
vertikal maupun horizontal.

 Test berfungsi untuk mengetahui hubungan antar elemen atau menunjukkan

jalur yang terhubung.

 Connections merupakan tool yang digunakan untuk menghubungkan antar

hole. Berikutnya hole-hole yang telah terhubung dengan tool connections ini
dapat menjadi jalur berupa line yang akan muncul secara otomatis dengan
klik tool autoroute.

 Autoroute yaitu tool yang menjadikan jalur secara otomatis. Lebar dan jarak
minimal line atau jalur dapat diatur dengan tekan tahan autoroute.

Setting yaitu tool untuk pengaturan layers dan board. Pengaturan layers, yaitu
memilih disisi lapisan mana ingin bekerja. Lapisan yang dipilih akan ditunjukkan oleh
warna yang berbeda dari tiap lapisan. Sementara pengaturan papan (Board
settings) meliputi pengaturan ukuran panjang dan lebar board, ukuran raster,sistem
satuan yang digunakan (milimeter ataukah mil) dan tipe raster apakah kotak ataukah
titik.

Menu merupakan tempat pengaturan file dimana apabila menu di klik akan muncul
toolbar yang berkaitan dengan penyimpanan seperti berikut:

https://ruangelka.blogspot.com/2019/07/membuat-layout-pcb-di-android.html
 PENERAPAN RAMGKAIAN ELEKTRONIKA (PRE)

 Save digunakan untuk menyimpan project yang telah dibuat

 Save as digunakan untuk menyimpan project yang sama dengan nama yang
berbeda.

 Image export digunakan untuk memindahkan project dalam bentuk gambar

dengan tipe file png atau jpeg.

 Pdf export digunakan untuk memindahkan project dalam bentuk file pdf.
Apabila project yang telah dibuat di PCB droid ingin diwujudkan menjadi
rangkaian elektronika, maka langkah export ini dilakukan sebagai salah satu
tahapan dalam mencetak gambar layout ke PCB.

 Gerber export digunakan untuk memindahkan project dalam bentuk

file .gbr untuk setiap lapisan (layers) PCB. Namun tool ini tidak dapat
dimanfaatkan apabila menggunakan aplikasi yang free (gratis).

 DRC errors adalah tool yang digunakan untuk mengecek/mengetahui

kesalahan-kesalahan yang terjadi pada project yang dibuat.

 PCB orderring digunakan apabila ingin membeli PCB secara online

dengan spesifikasi tertentu ataupun sesuai project.

D. Tutorial Pembuatan Layout PCB dengan PCBDroid

https://youtu.be/-LbkKwugG_4

https://ruangelka.blogspot.com/2019/07/membuat-layout-pcb-di-android.html
