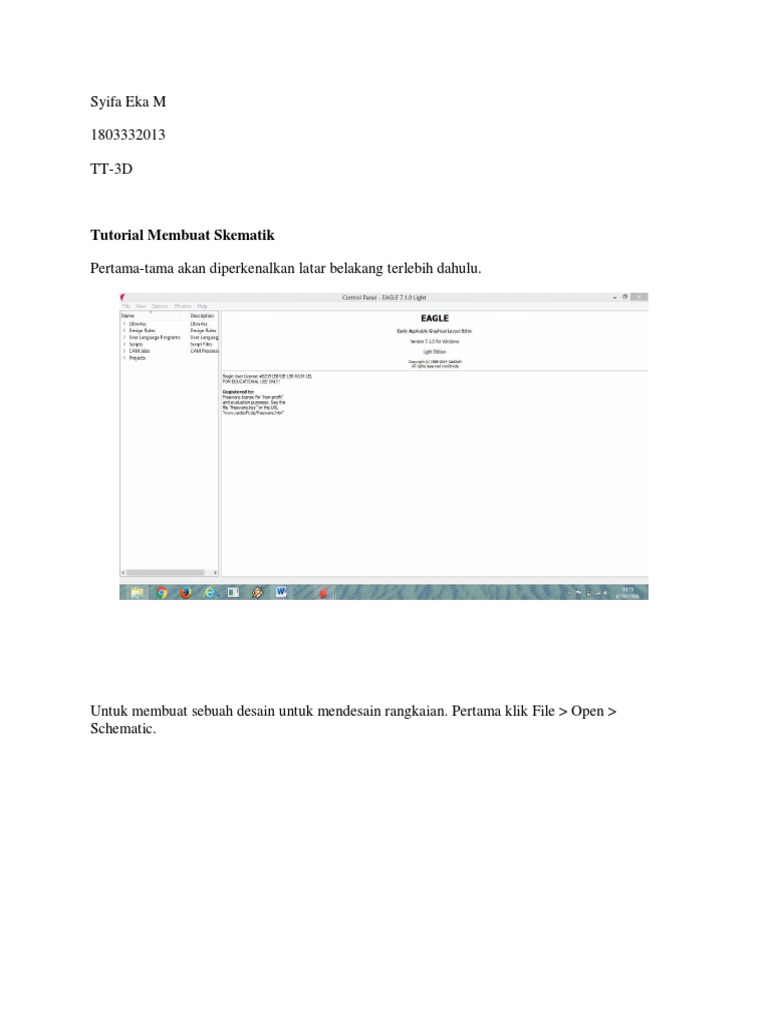

Tutorial Membuat Skematik

Pertama-tama akan diperkenalkan latar belakang terlebih dahulu.

Untuk membuat sebuah desain untuk mendesain rangkaian. Pertama klik File > Open >
Schematic.
Ada beberapa jenis desain yang bisa Anda buat:

1. Schematic : Untuk membuat desain rangkaian berupa skema rangkaian. Setelah selesai
membuat skemanya, Anda langsung membuat Board atau papannya untuk proses desain
rangkaian pada papan PCB (Printed Circuit Board).

2. Board : Untuk membuat desain Layout untuk selanjutnya di print pada papan PCB. Namun,
untuk membuat Board secara sistematis, sebaiknya dibuat skemanya pada Schematic agar
desainnya terlihat lebih rapi.
Pada gambar Screenshoot diatas, merupakan latar belakang dari Software EAGLE beserta
dengan desain rangkaian Multivibrator Monostabil. Sebelum menjelaskan langkah-
langkahnya, akan dijelaskan beberapa Toolbar.

- Move berfungsi untuk memindahkan objek suatu komponen atau jalur.

- Copy berfungsi untuk mengcopy atau menggandakan suatu komponen atau jalur.
- Mirror berfungsi untuk mencerminkan suatu komponen atau jalur.
- Delete berfungsi untuk menghapus suatu komponen atau jalur.
- Add berfungsi untuk menambahkan komponen-komponen sesuai dengan keinginan.
- Name berfungsi untuk menambahkan nama atau jenis suatu komponen tersebut. Misalnya:
C1,R1, dan sebagainya.
- Value berfungsi untuk menambahkan angka atau nilai suatu komponen tersebut. Misalnya R1
10K, dan sebagainya.
- Wire berfungsi untuk membuat jalur untuk menghubungkan komponen satu dengan yang
lainnya.
Sedangkan untuk mencari sebuah komponen elektronika, bisa mencarinya pada Toolbar ADD
atau dengan klik Edit > Add.

Setelah itu, muncul beberapa daftar komponen elektronika. Jenisnya dan tipenya pun beragam.
Jadi untuk itu perlu ketelitian khusus untuk mencari komponen yang diinginkan. Untuk mencari
daftar komponen, langsung ketik pada kotak Search apa yang akan dicari daftar komponennya,
lalu OK. Dibawah ini dibuat contoh untuk mencari komponen resistor dan menampilkan hasil
pencarian. Memang cukup banyak jenisnya, tapi menurut saya itu cukup lengkap daftar
komponennya dari berbagai merk di dunia.
Kemudian, untuk menghubungkan kedua komponen atau lebih menggunakan Toolbar Wire atau
bisa dengan klik Draw > Wire

Hal yang harus diperhatikan juga adalah bagaimana arah penjaluran yang baik dan benar. Oleh
karena itu, Software ini dibuat mudah dengan cara-cara teknik penjaluran sesuai dengan
keinginan.
Tutorial Membuat Layout PCB

Setelah semua schematic disusun sesuai keinginan, lanjutkan menuju ke PCB routing dengan
perintah File -> Switch to Board

Setelah itu susun komponen sesuai keinginan dan selanjutnya bisa membuat layout PCB secara
AUTO dengan memilih tombol auto route dan memilih jumlah layer pcb yg diinginkan

Jika ingin kembali ke mode awal sebelum di routing maka tinggal ikuti urutan ...pilih ripup +
pilih select + drag mouse ke komponen + klik kanan + pilih ripup group
Routing Manual

Terkadang routing auto akan menghasilkan routing yg aneh2 dan ga masuk akal. Untuk itu perlu
dilakukan routing manual. Toolbar yg penting adalah "ROUTE", "RIPUP" , "VIA" dan
"RATSNET" sesuai gambar dibawah . Untuk meroutingkan PCB klik toolbar ROUTE dan klik
antara kaki komponen yg akan di sambung. Ukuran routing dapat dipilih di toolbar sebelah atas (
"width"). Jika routing manual tidak memungkinkan maka jurus VIA / Jumper dapat membantu
dengan membuat "AIRWAYS" yg nantinya akan disolder dengan kabel pada bagian atas PCB
untuk mempercantik PCB dan menghemat waktu "ETCHING", maka daerah2 yg kosong perlu
diberikan suatu gambar polygon. Pada umumnya polygon juga mewakili sinyal yg
common/dipake berulang di PCB, umumnya sih untuk menghubungkan semua sinyal ground.
Untuk membuatnya gampang saja, dengan menggambar polygon disekitar komponen dan
menamakannya dengan nama signal yg akan disambungkan. jika tidak diberi nama maka polygon
akan berdiri sendiri.

dan ketika tombol RATSNET ditekan maka PCB akan menjadi terhubung seperti ini
tetapi permasalahannya antara polygon dan routing terlalu mepet...jangan khawatir, kita atur saja
jarak antar routing melalui "DRC RULES"

setting DRC ini dapat disimpan dan dipanggil pada desain PCB selanjutnya

Print Out PCB

Setelah PCB layout selesai, dilanjutkan dengan printing layout ke atas kertas , plastik
transparansi, glossy dsb. Layer yg dipilih hanya BOTTOM, PADS, dan VIA

selanjutnya lakukan printing secara mirror (untuk cara setrika) atau disesuaikan dengan
kebutuhan
