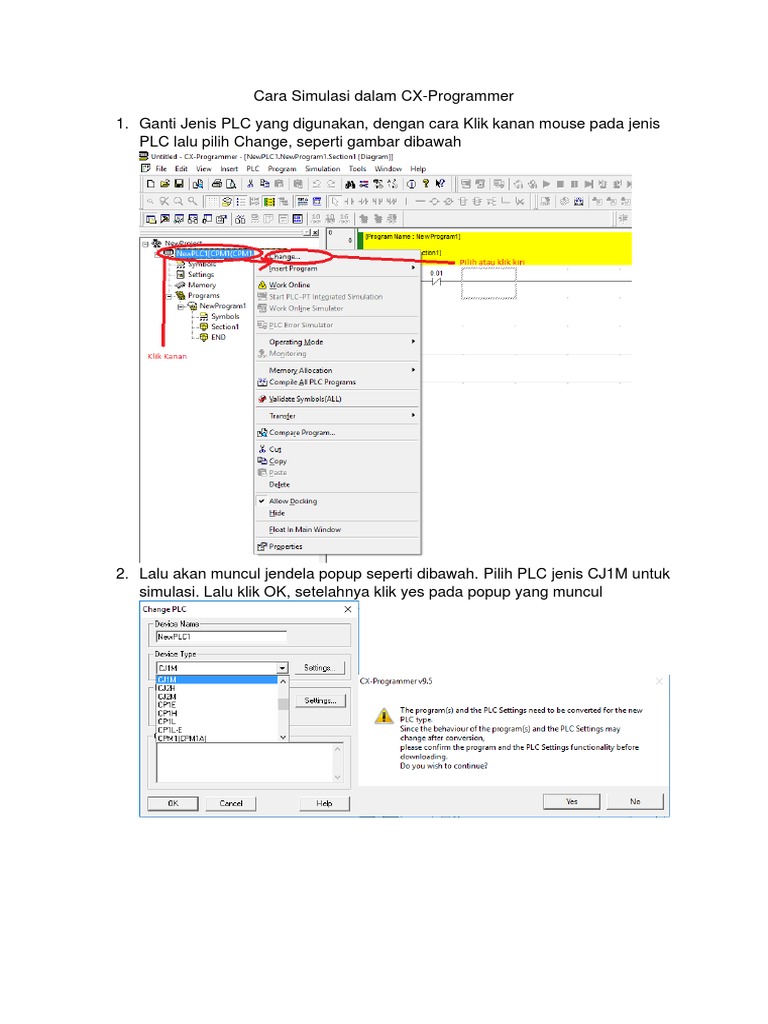

Cara Simulasi dalam CX-Programmer

1. Ganti Jenis PLC yang digunakan, dengan cara Klik kanan mouse pada jenis
PLC lalu pilih Change, seperti gambar dibawah

2. Lalu akan muncul jendela popup seperti dibawah. Pilih PLC jenis CJ1M untuk
simulasi. Lalu klik OK, setelahnya klik yes pada popup yang muncul

3. Jika masih terdapat Error pada ladder, maka PLC tidak dapat dirubah, jadi
untuk merubahnya, perbaiki terlebih dahulu error pada PLC

Dalam gambar diatas terlihat perbedaan gambar yang error dan tidak.
Di point A, dimana jika terdapat error maka setelah nomor rung, terdapat warna
merah yang menandakan error terdapat di dalam rung tersebut.
Lalu Di point B dalam tab Compile, menjelaskan apa penyebab Errornya serta pada
rung mana, sehingga dapat segera diperbaiki (meskipun permberitahuan dengan
Bahasa inggris).
Dan yang terakhir pada point C menunjukkan berapa banyak error yang ada pada
program.
4. Klik Icon
atau klik tombol CTRL+Shift+W untuk memulai Simulasi, ada 3
tempat Icon ini yang pertama adalah toolbar, yang kedua di menu simulasi,
dan yang ketiga di klik kanan pada jenis PLC
5. Tunggu hingga selesai

6. Jika terjadi error maka priksa kembali, sebab simulasi tidak akan bekerja jika
masih terdapat error pada rangkaian. Petunjuk untuk error tersebut sama
dengan yang ada pada langkah nomor 2, namun jendela pop up yang muncul
berbeda, yaitu:

7. Setelah selesai, aka nada garis hijau yang menandakan arus mengalir, dan
anda sudah dapat melakukan simulasi.
Dalam simulasi anda dapat merubah status bit dengan klik 2 kali titik kontak
tersebut atau tekan enter.

Dalam kotak tersebut anda dapat merubah value menjadi 0 (mati) atau 1
(bekerja) lalu pilih set (sebelum memasukkan value tombol set tidak dapat
ditekan)
Atau bisa juga klik kanan pada titik kontak yang ingin di rubah, terdapat set
maupun force (setelah di force status tidak akan dapat berubah kecuali
dengan cancel dalam pilihan Force)

8. Untuk menyudahi simulai tekan CTRL+Shift+W atau klik Icon

sekali lagi

Cara Transfer program dari CX ke PLC

1. Pertama-tama sambungkan PLC dengan laptop atau computer

Dalam gamber terlihat ada 3 buah sambungan, dari PLC ke pengubah

menjadi sambungan serial, lalu dari serial ke pengubah menjadi USB dan
yang terakhir dari USB ke PLC
2. Pastikan sudah tersambung dan terlihat ATEN USB to Serial Bridge pada
Ports dalam device manager di PC (cara membuka device manager dengan
klik kanan pada tombol start windows lalu disana terdapat pilihan Device
manager.)

Jika tidak ada, maka cek sambungan kembali, jika sudah yakin benar dan masih
tidak ada, maka install drivernya kembali

3. Pastikan tidak ada error pada ladder (jika ada, petunjuknya sesuai dengan
Cara Simulasi langkah ke 2)
4. Ubah jenis PLC yang ada di CX sesuai dengan yang aslinya, termasuk
corenya dan juga pilih toolbus untuk sambungannya.
(Seperti Cara simulasi CX namun dengan tambahan sebelum klik OK pilih
setting untuk device type dan pilih network menjadi toolbus)

5. Tekan CTRL+W atau klik Icon

yang letaknya terlihat pada gambar dibawah

6. Setelah itu pilih Yes pada jendela popup

7. Jika tidak tersambung, jenis networknya salah, atau jenis PLCnya salah maka
akan muncul pesan

8. Jika jenis corenya berbeda dengan plc aslinya akan muncul pesan

9. Setelah Online akan terlihat garis hijau seperti saat melakukan simulasi
10. untuk merubah keadaan PLC bisa dengan pilih PLC lalu Operating mode lalu
pilih keadaannya, run untuk menjalankan, monitor untuk memonitor kerja
disamakan dengan ladder pada computer atau laptop, dan yang terakhir
program untuk memasukkan (transfer) data ke PLC

11. untuk, mentransfer data ke plc. Pertama pilih program dalam operating mode,
lalu tekan CTRL+T atau pilih PLC lalu Transfer lalu pilih Transfer to PLC

12. setelah itu untuk menjalankannya pilih run atau monitor sebagai operating
mode.
13. Jika setelah online dengan plc, sambungan tiba-tiba terputus maka akan nada
pemberitahuan dibawah pojok kiri CX programmer dengan warna merah
berkedip

14. Untuk merubah rangkaian atau menyudahinya harus melepaskan online

dengan plc terlebih dahulu dengan menekan tombol CTRL+W atau Icon
sekali lagi
