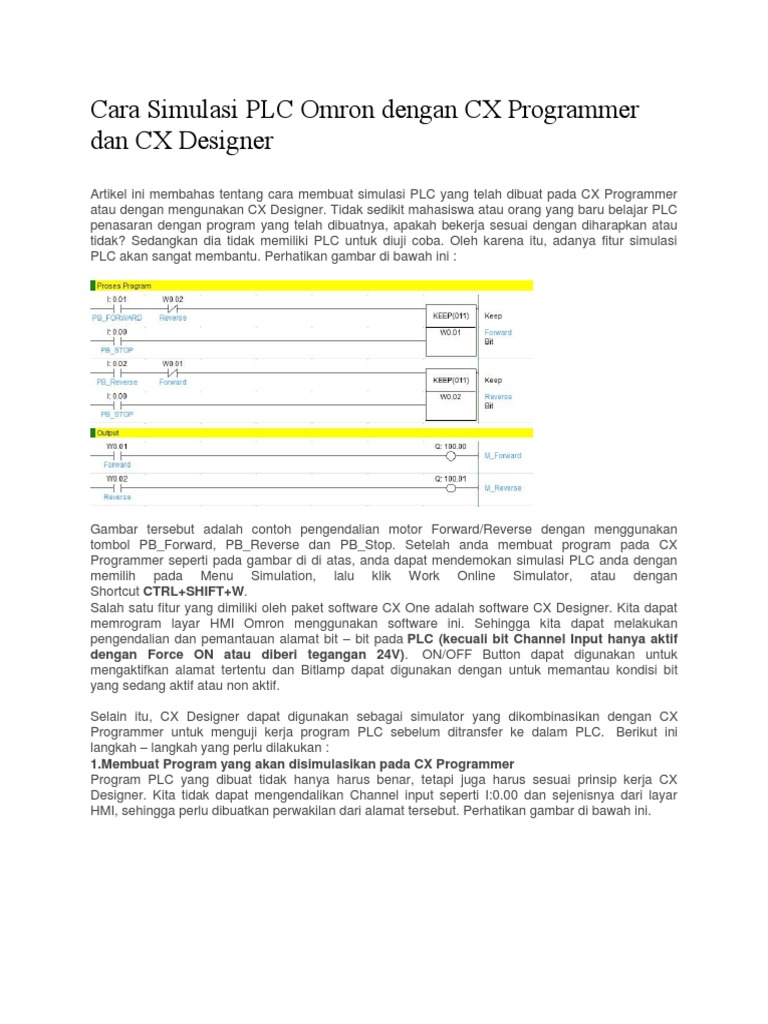

Cara Simulasi PLC Omron dengan CX Programmer

dan CX Designer
Artikel ini membahas tentang cara membuat simulasi PLC yang telah dibuat pada CX Programmer
atau dengan mengunakan CX Designer. Tidak sedikit mahasiswa atau orang yang baru belajar PLC
penasaran dengan program yang telah dibuatnya, apakah bekerja sesuai dengan diharapkan atau
tidak? Sedangkan dia tidak memiliki PLC untuk diuji coba. Oleh karena itu, adanya fitur simulasi
PLC akan sangat membantu. Perhatikan gambar di bawah ini :

Gambar tersebut adalah contoh pengendalian motor Forward/Reverse dengan menggunakan

tombol PB_Forward, PB_Reverse dan PB_Stop. Setelah anda membuat program pada CX
Programmer seperti pada gambar di di atas, anda dapat mendemokan simulasi PLC anda dengan
memilih pada Menu Simulation, lalu klik Work Online Simulator, atau dengan
Shortcut CTRL+SHIFT+W.
Salah satu fitur yang dimiliki oleh paket software CX One adalah software CX Designer. Kita dapat
memrogram layar HMI Omron menggunakan software ini. Sehingga kita dapat melakukan
pengendalian dan pemantauan alamat bit – bit pada PLC (kecuali bit Channel Input hanya aktif
dengan Force ON atau diberi tegangan 24V). ON/OFF Button dapat digunakan untuk
mengaktifkan alamat tertentu dan Bitlamp dapat digunakan dengan untuk memantau kondisi bit
yang sedang aktif atau non aktif.

Selain itu, CX Designer dapat digunakan sebagai simulator yang dikombinasikan dengan CX
Programmer untuk menguji kerja program PLC sebelum ditransfer ke dalam PLC. Berikut ini
langkah – langkah yang perlu dilakukan :
1.Membuat Program yang akan disimulasikan pada CX Programmer
Program PLC yang dibuat tidak hanya harus benar, tetapi juga harus sesuai prinsip kerja CX
Designer. Kita tidak dapat mengendalikan Channel input seperti I:0.00 dan sejenisnya dari layar
HMI, sehingga perlu dibuatkan perwakilan dari alamat tersebut. Perhatikan gambar di bawah ini.
Gambar tersebut memiliki prinsip kerja yang sama dengan gambar pertama, hanya diganti internal
relay W10.00, W10.01 dan W10.02.
2.Membuat Layar Simulasi di CX Designer
a. Buat Tombol Push Button

Klik pada Button PB yang bertanda merah di atas, buat menjadi 3 buah.
b. Pengaturan alamat Kontak
Double Klik pada button, kemudian sesuaikan jenis Kontak dan pengalamatannya. Jika yang anda
kehendaki adalah prinsip Push Button, maka pilih Momentary. Untuk pengalamatan, pada Write
Address Klik bagian Set1 kemudian isi Address Setting seperti di atas. Sesuaikan dengan kontak
pada CX Programmer, misalnya W10.01.
c. Buat Lampu Indikator

Buat 2 buah bit lamp dengan memilih seperti tanda merah pada gambar di atas. Buat menjadi 2
buah sebagai indicator Forward dan Reverse.
d. Pengaturan alamat Output
Double Klik pada Bit lamp, kemudian atur Label nama dan pengalamatan lampu. Seperti saat
pengaturan kontak. Pilih alamat Output yang sesuai dengan CX Programmer, misalnya 100.00.

e. Koneksi dengan CX Programmer

Mulai simulasi dengan memilih Tools – Test. Pastikan anda membuka program PLC yang sesuai
pada CX Programmer dan dalam kondisi Work Online Simulator.
Pilih Connect to CX Simulator, lalu Klik Start
Atau cara yang lebih singkat dengan memilih PLC-PT Integerated Simulation, ada di sebelah
Work Online Simulator pada CX Programmer atau di sebelah Test pada CX Designer.
Selanjutnya akan tampil layar HMI sesuai yang anda desain, dan simulasi dapat dilakukan.

Anda bisa mulai menggunakan Simulasi PLC tersebut dengan menekan tombol, dan perhatikan apa
yang akan terjadi pada lampu indikator tersebut? jika urutan yang anda kerjakan benar, maka nyala
lampu akan sesuai dengan alamat Output yang ada di CX Programmer. Pada simulator ini memiliki
kekurangan pada respon time yang masih lambat.
