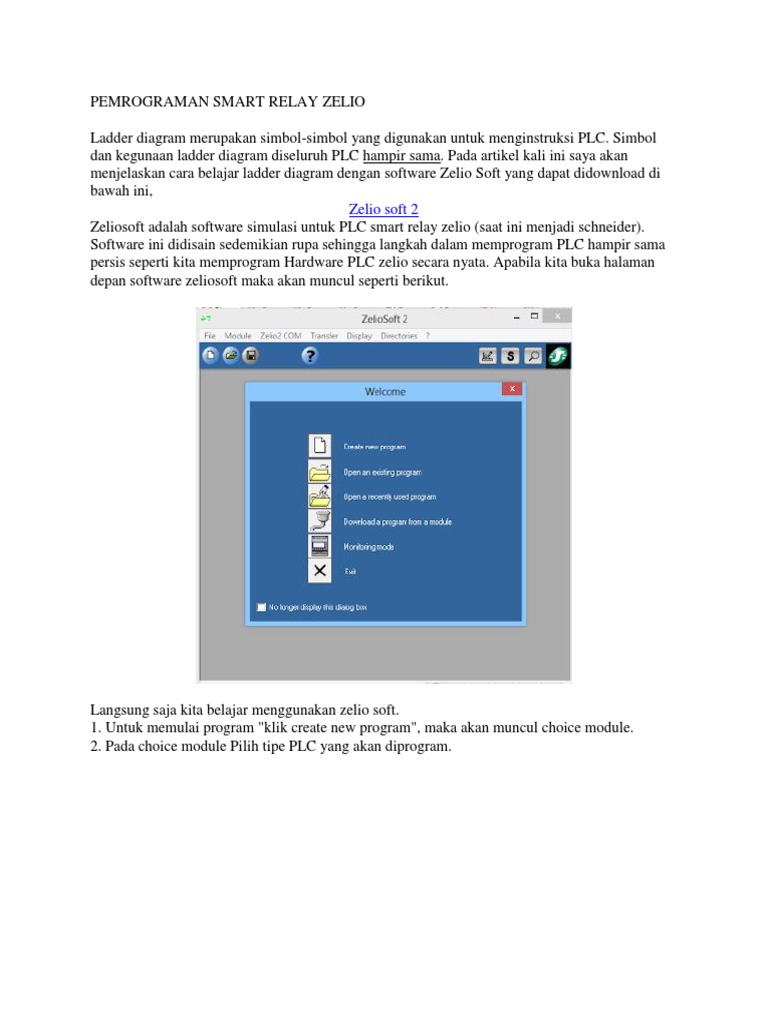

PEMROGRAMAN SMART RELAY ZELIO

Ladder diagram merupakan simbol-simbol yang digunakan untuk menginstruksi PLC. Simbol
dan kegunaan ladder diagram diseluruh PLC hampir sama. Pada artikel kali ini saya akan
menjelaskan cara belajar ladder diagram dengan software Zelio Soft yang dapat didownload di
bawah ini,
Zelio soft 2
Zeliosoft adalah software simulasi untuk PLC smart relay zelio (saat ini menjadi schneider).
Software ini didisain sedemikian rupa sehingga langkah dalam memprogram PLC hampir sama
persis seperti kita memprogram Hardware PLC zelio secara nyata. Apabila kita buka halaman
depan software zeliosoft maka akan muncul seperti berikut.

Langsung saja kita belajar menggunakan zelio soft.

1. Untuk memulai program "klik create new program", maka akan muncul choice module.
2. Pada choice module Pilih tipe PLC yang akan diprogram.
(Penulis lebih sering memilih PLC dengan spesifikasi seperti gambar di bawah ini karena lebih
komplit)
3.Setelah memilih PLC serta spesifikasinya, klik "next" kemudian ada pemilihan type PLC
seperti di bawah ini. Pilih yang mana aja sesuai kebutuhan. Kemudian klik "next". Setelah itu
muncul gambar spesifikasi PLC. klik "next" maka akan muncul lembar kerja.

4. Pada lembar kerja terdapat beberapa instruksi yang terletak di bawah lembar kerja.
a. Tab I: Sebagai input
b. Tab Z : Merupakan tombol Zx
c. Tab M : Merupakan instruksi Memory
d.Tab Q : Sebagai output
e. Tab T : Timer
f. Tab 061:Counter
Pada artikel kali ini saya akan mencoba membuat program PLC yang sederhana yaitu logika or
dengan 2 input 1 output.

5. Klik tab I. maka akan muncul 16 instruksi input I1-IG.

6. Klik I1 kemudian drag kelembar kerja pada kolom ke 1.
7. Klik I2 kemudian drag kelembar kerja di kolom ke 2.

8. Klik tab Q pilih simbol "[" pada Q1.

9. Klik "[" pada Q1 drag kearah coil seperti gambar di bawah ini
10. Hubungkan input dan output dengan mengklik garis putus-putus pada lembar kerja seperti
gambar di bawah ini.

11.Rangkaian gerbang logika OR sudah jadi. Sekarang saatnya simulasi dengan cara klik tombol
dengan simbol S.
12. Klik tombol "Run" di pojok kanan atas. Untuk memunculkan tobol klik tab yang terletak
dibawah seperti gambar di bawah ini.

13. Tekan tombol I1 atau I2, maka lampu akan menyala sesuai dengan logika "OR".

Selamat mencoba.........................
---------------------------Dhitz Hugo----------------------------
