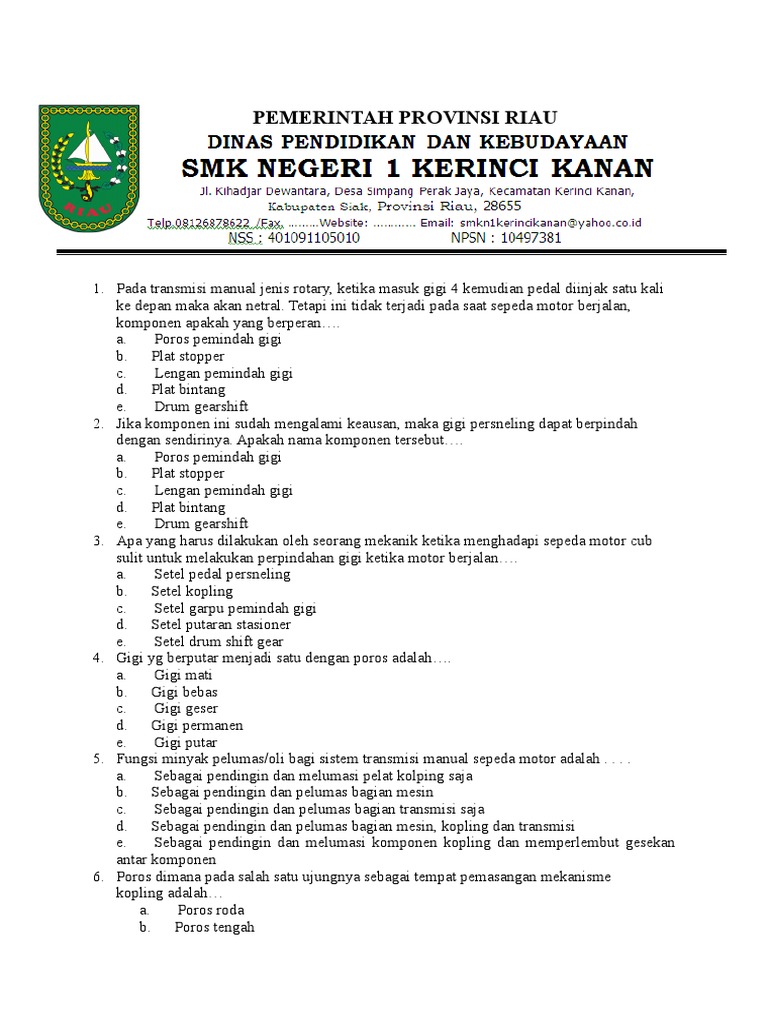

PEMERINTAH PROVINSI RIAU

Mata Pelajaran : TRANSMISI SEPEDA MOTOR

Kompetensi dasar : Memperbaiki sistem Transmisi Sepeda Motor
Kelas/ Paket Keahlian : IX/TSM
Jumlah Jam : 90 Menit

1. Pada transmisi manual jenis rotary, ketika masuk gigi 4 kemudian pedal diinjak satu kali
ke depan maka akan netral. Tetapi ini tidak terjadi pada saat sepeda motor berjalan,
komponen apakah yang berperan.
a. Poros pemindah gigi
b. Plat stopper
c. Lengan pemindah gigi
d. Plat bintang
e. Drum gearshift
2. Jika komponen ini sudah mengalami keausan, maka gigi persneling dapat berpindah
dengan sendirinya. Apakah nama komponen tersebut.
a. Poros pemindah gigi
b. Plat stopper
c. Lengan pemindah gigi
d. Plat bintang
e. Drum gearshift
3. Apa yang harus dilakukan oleh seorang mekanik ketika menghadapi sepeda motor cub
sulit untuk melakukan perpindahan gigi ketika motor berjalan.
a. Setel pedal persneling
b. Setel kopling
c. Setel garpu pemindah gigi
d. Setel putaran stasioner
e. Setel drum shift gear
4. Gigi yg berputar menjadi satu dengan poros adalah.
a. Gigi mati
b. Gigi bebas
c. Gigi geser
d. Gigi permanen
e. Gigi putar
5. Fungsi minyak pelumas/oli bagi sistem transmisi manual sepeda motor adalah . . . .
a. Sebagai pendingin dan melumasi pelat kolping saja
b. Sebagai pendingin dan pelumas bagian mesin
c. Sebagai pendingin dan pelumas bagian transmisi saja
d. Sebagai pendingin dan pelumas bagian mesin, kopling dan transmisi
e. Sebagai pendingin dan melumasi komponen kopling dan memperlembut gesekan
antar komponen
6. Poros dimana pada salah satu ujungnya sebagai tempat pemasangan mekanisme
kopling adalah
a. Poros roda
b. Poros tengah
 c. Poros output
d. Poros engkol
e. Poros input
7. Poros yang berfungsi untuk meneruskan putaran ke gear sprocket rantai roda
belakang adalah
a. Poros roda
b. Poros tengah
c. Poros output
d. Poros engkol
e. Poros input
8. Mengatur perbandingan pasangan roda gigi untuk menyesuaikan kebutuhan sepeda motor
dan kondisi jalan adalah fungsi dari.
a. Kopling
b. Transmisi
c. Poros engkol
d. Motor engine
e. Sistem pendingin
9. Transmisi manual pada sepeda motor terdiri dari dua komponen utama, yaitu.
a. Mekanisme pemindah gigi dan mekanisme pembantu
b. Mekanisme pemindah gigi dan roda gigi transmisi
c. Mekanisme pembantu dan rasio
d. Rasio gigi dan drum
e. Pedal pemindah gigi dan gear rasio

10. Urutan nama komponen yang tepat adalah :

a. Crankshaft, input shaft, drum shift gear&shift fork, output shaft, kick starter
b. Crankshaft, output shaft, drum shift gear&shift fork, input shaft,kick starter
c. Crankshaft, drum shift gear&shift fork, input shaft, output shaft, kick starter
d. Crankshaft, input shaft, output shaft, drum shift gear&shift fork, kick starter
e. Crankshaft, output shaft, input shaft, drum shift gear&shift fork, kick starter
11. Yang bukan termasuk komponen dari mekanisme pemindah gigi adalah:
a. Plat bintang
b. Lengan Pemindah Gigi
 c. Input shaft
d. Drum shift gear
e. Shift fork
12. Berfungsi sebagai operator atau penggerak mekanisme pemindah gigi adalah fungsi
dari.
a. Poros pemindah gigi
b. Pedal persneling
c. Lengan pemindah gigi
d. Plat bintang
e. Drum gearshift
13. Apabila pedal persneling diinjak maka akan menggerakkan komponen.
a. Poros pemindah gigi
b. Pedal persneling
c. Lengan pemindah gigi
d. Plat bintang
e. Drum gearshift
14. Fungsi dari lengan pemindah gigi adalah.
a. Menggerakkan poros pemindah gigi
b. Menggerakkan drum shift gear
c. Menahan drum shift gear
d. Menggeser gigi geser
e. Bantalan gear
15. Apa nama komponen yang bertugas untuk menahan agar drum shift gear tidak berputar
dengan sendirinya.
a. Plat baja
b. Plat bintang
c. Fork
d. Shift fork
e. Pen
16. Komponen yang bertugas menggerakkan garpu pumindah gigi adalah.
a. Poros pemindah gigi
b. Pedal persneling
c. Lengan pemindah gigi
d. Plat bintang
e. Drum gearshift
17. Pada sepeda motor jenis cub, apa yang terjadi ketika pedal persneling diinjak.
a. Gigi geser akan bergerak
b. Lengan akan bergerak maju / mundur
c. Gigi geser akan bergerak dan kopling terhubung
d. Gigi geser akan bergerak dan kopling terbebas
e. Kopling terbebas sebentar
18. Komponen yang berfungsi untuk menggerakkan gigi geser adalah.
a. Shift fork
b. Plat bintang
c. Dog
d. Dog hole
e. spindle
19. Apakah arti dari transmisi tipe rotary.
a. Pada saat sepeda motor berjalan, dari posisi gigi tertinggi dapat langsung netral
dengan menginjak satu kali pedal depan
 b. Pada saat sepeda motor berhenti, dari posisi gigi tertinggi dapat langsung netral
dengan menginjak satu kali pedal depan
c. Pada saat sepeda motor berhenti, dari posisi gigi tertinggi dapat langsung netral
dengan menginjak setengah kali pedal depan
d. Pada saat sepeda motor berhenti, dari posisi gigi tertinggi dapat langsung netral
dengan menginjak satu kali pedal belakang
e. Pada saat sepeda motor berjalan, perpindahan gigi dapat bekerja dengan sendirinya
secara rotari
20. Pada transmisi manual jenis rotary, ketika masuk gigi 4 kemudian pedal diinjak satu kali
ke depan maka akan netral. Tetapi ini tidak terjadi pada saat sepeda motor berjalan,
komponen apakah yang berperan.
a. Poros pemindah gigi
b. Plat stopper
c. Lengan pemindah gigi
d. Plat bintang
e. Drum gearshift
21. Jika komponen ini sudah mengalami keausan, maka gigi persneling dapat berpindah
dengan sendirinya. Apakah nama komponen tersebut.
a. Poros pemindah gigi
b. Plat stopper
c. Lengan pemindah gigi
d. Plat bintang
e. Drum gearshift
22. Apa yang harus dilakukan oleh seorang mekanik ketika menghadapi sepeda motor cub
sulit untuk melakukan perpindahan gigi ketika motor berjalan.
a. Setel pedal persneling
b. Setel kopling
c. Setel garpu pemindah gigi
d. Setel putaran stasioner
e. Setel drum shift gear
23. Gigi yg berputar menjadi satu dengan poros adalah.
a. Gigi mati
b. Gigi bebas
c. Gigi geser
d. Gigi permanen
e. Gigi putar
 Gambar untuk soal no 24 - 26

24. Komponen yang berfungsi sebagai penahan drum shift gear supaya tidak netral apabila
pedal persneling diinjak ke depan pada saat sepeda motor berjalan adalah nomor..
a. 5
b. 20
c. 15
d. 5
e. 16
25. Lihat gambar, gigi manakah yang berfungsi sebagai gigi 3.
a. 5&6
b. 7&6
c. 1&3
d. 5&6
e. 7&8
26. Lihat gambar, gigi manakah yang berfungsi sebagai gigi geser.
a. 5&6
b. 7&6
c. 1&3
d. 5&6
e. 7&8
27. Fungsi dari kopling centrifugal pada CVT adalah :
a. Penghubung pulley primer dengan crankshaft
b. Penghubung pulley sekunder dengan gear reduksi
c. Penghubung as kick starter dengan crankshaft
d. Penghubung gear reduksi dengan roda
e. Semua jawaban salah
28. Untuk menghilangkan suara noise/berdecit kita dapat mempergunakan pembersih
a. Air
b. Alcohol
c. V-belt cleaner
d. Udara kompresor
e. Bensin
29. Komponen dibawah ini yang termasuk komponen pulley primer adalah
a. Weight,cam
b. Torsi cam
c. Spring
d. Clutch carier
e. Drive axle
30. Apa kepanjangan dari CVT
a. Constan velocity transmission
b. Continuosly variable transmission
c. Continuosly variable trans
d. Component vakum transmission
e. Component variable transmission
31. Apa fungsi dari kopling centrivugal ..
a. Menghubungkan ke roda belakang
b. Menghubungkan tenaga dari mesin ke roda belakang
c. Memutarkan ke gear reduksi
d. Penghubung roda belakang
e. Menghubungkan pulley sekunder dengan clutch housing
32. Jika piringan pulley secondary semakin melebar, maka diameter v-belt pada pulley akan..
a. Semakin besar
b. Semakin kecil
c. Melebar
d. Besar
e. Tetap
33. Apa fungsi dari slider....
a. Mereda gesekan antara cam dengan primary sliding sheave
b. Meredam semua gesekan
c. Bantalan v-belt
d. Meredam desekan primary sliding sheave
e. Tumpuan cam
34. Komponen dibawah ini yang termasuk komponen pulley skunder adalah
a. Cam,slider
b. V-belt
c. Clutch housing,clutch carier
d. weight
e. torque cam
35. Pada putaran tinggi, sepeda motor matic (CVT) tidak mampu menaiki tanjakan, salah
satu penyebabnya adalah.
a. torque cam aus
b. pemberat aus
c. pegas lemah
d. v-belt kendor
e. oli gear reduksi bocor
36. Kelebihan utama dari sistem CVT, kecuali :
a. Memberikan perubahan kecepatan dan perubahan torsi dari mesin ke roda belakang
secara otomatis
b. Perbandingan ratio yg sangat tepat tanpa harus memindah gigi .
c. Tidak perlu mengganti V-belt
d. Tidak terjadi hentakan yang biasa timbul pada perpindahan gigi .
e. Perubahan kecepatan sangat lembut dengan kemampuan mendaki yang baik .
37. Yang bukan termasuk komponen transmisi otomatis CVT adalah:
a. Camshaft
b. Primary sliding sheave (pulley bergerak)
c. Weight / Pemberat
d. Secondary fixed sheave(pulley tetap)
e. Secondary sliding sheave (pulley bergerak)

38.

39. Urutan nama komponen yang tepat adalah :

a. Torque cam, clutch carier, clutch housing, fixed sheave, sliding sheave
b. Torque cam, fixed sheave, sliding sheave, clutch carier, clutch housing
c. Clutch carier, torque cam, fixed sheave, sliding sheave, clutch housing
d. Fixed sheave, clutch carier, torque cam, sliding sheave, clutch housing
e. Torque cam, clutch housing, fixed sheave, sliding sheave, clutch carier

40. pada gambar di samping menunjukkan CVT sedang bekerja pada putaran..

a. Putaran langsam
b. Putaran Menengah
c. Putaran Tinggi
d. Saat Mulai Berjalan
e. Semua jawaban salah
