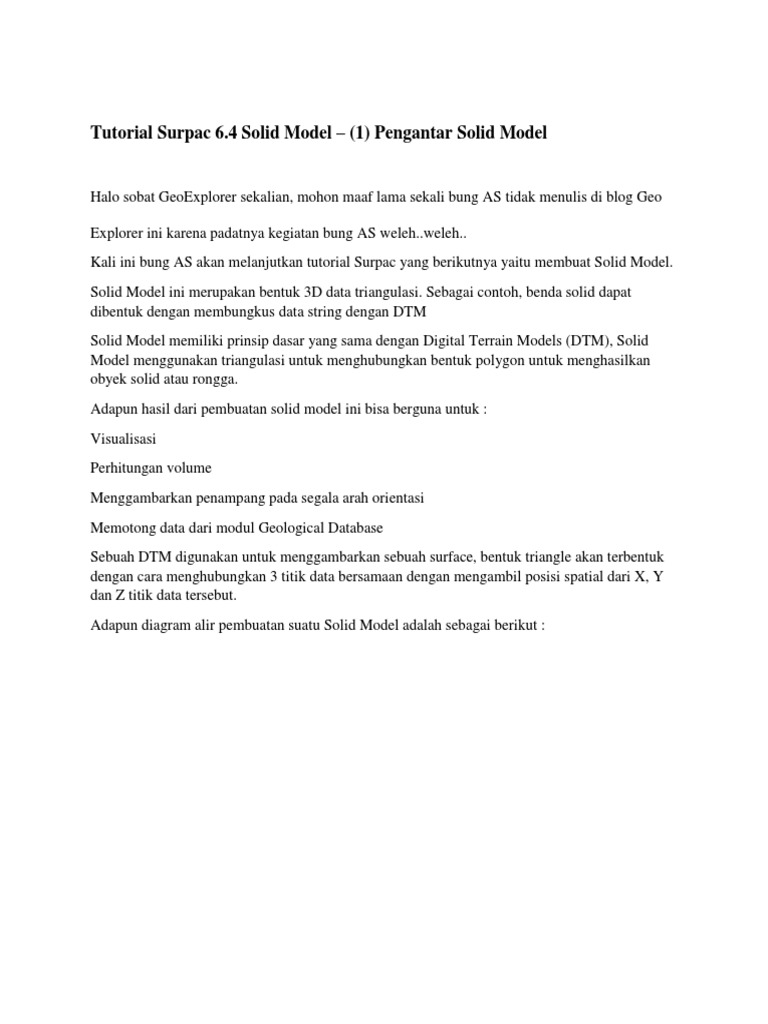

Tutorial Surpac 6.

4 Solid Model – (1) Pengantar Solid Model

Halo sobat GeoExplorer sekalian, mohon maaf lama sekali bung AS tidak menulis di blog Geo

Explorer ini karena padatnya kegiatan bung AS weleh..weleh..

Kali ini bung AS akan melanjutkan tutorial Surpac yang berikutnya yaitu membuat Solid Model.
Solid Model ini merupakan bentuk 3D data triangulasi. Sebagai contoh, benda solid dapat
dibentuk dengan membungkus data string dengan DTM
Solid Model memiliki prinsip dasar yang sama dengan Digital Terrain Models (DTM), Solid
Model menggunakan triangulasi untuk menghubungkan bentuk polygon untuk menghasilkan
obyek solid atau rongga.
Adapun hasil dari pembuatan solid model ini bisa berguna untuk :
Visualisasi
Perhitungan volume
Menggambarkan penampang pada segala arah orientasi
Memotong data dari modul Geological Database
Sebuah DTM digunakan untuk menggambarkan sebuah surface, bentuk triangle akan terbentuk
dengan cara menghubungkan 3 titik data bersamaan dengan mengambil posisi spatial dari X, Y
dan Z titik data tersebut.
Adapun diagram alir pembuatan suatu Solid Model adalah sebagai berikut :
Dan ini contoh dari hasil Solid Model

Di artikel berikut, bung AS akan coba berikan contoh langkah – langkah pembuatan Solid Model
ini..
Tetap semangat dan “Keep Exploring the Earth”

alo bro dan sis, sobat GeoExplorer sekalian.. Apa kabar semua.. jumpa lagi dengan saya bung AS..
Setelah selesai melakukan estimasi dengan menggunakan metode nearest neigbour seperti pada artkel

sebelumnya yang bisa dibaca disini. Kali ini kita akan membahas bagaimana membuat block model

reportnya.

Blok model report ini merupakan laporan hasil perhitungan sumberdaya berdasarkan hasil pembuatan blok

model dan penerapan beberapa constraints sesuai dengan kebutuhan kita.

Klik Block model > Report

Kemudian muncul window Block Model Report Format File, dalam contoh isikan pada kolom Format File

Name = rep_esti2_ni dan pada Output Report File Name = rep_esti2_ni_nn. Report Type = Standard

Report lalu klik Apply.

Kemudian akan muncul window Block Model Report, isikan beberapa hal seperti contoh dibawah ini :

Report Attributes = Ni

Weight by = Volume

Density adjustment = Attribute = SG

Grouping Attributes = Ni = 0;1;1.4;1.6;1.8;2;3;12

Untuk constraint kita gunakan :

Constraint type: Constraint; Constraint file: Cons_Ex1_Ovbn_Base.con; Checklist Inside

Constraint type: Block; Ni >= 1.6

Setelah selesai klik Apply

Hasil reportnya…
Demikianlah artikel block model report ini saya buat, semoga bermanfaat untuk bro dan sis sobat

GeoExplorer sekalian…

Next time, Insya Allah bung AS akan lanjutkan dengan materi tutorial Surpac lainnya..
