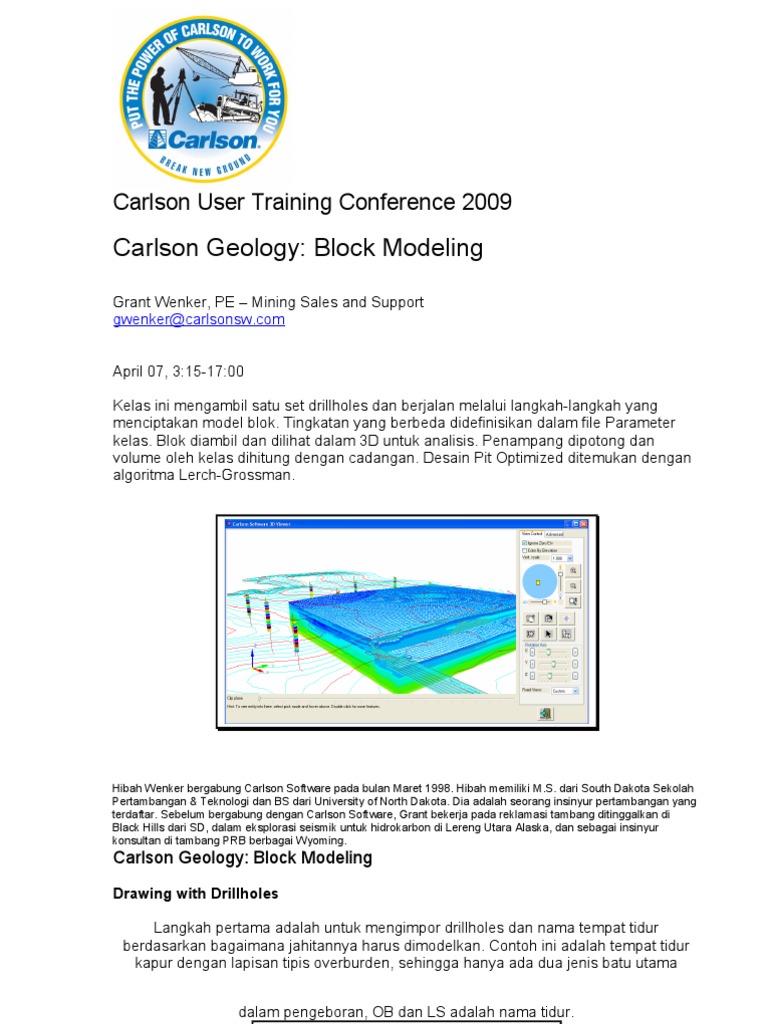

Carlson User Training Conference 2009

Carlson Geology: Block Modeling

Grant Wenker, PE Mining Sales and Support gwenker@carlsonsw.com April 07, 3:15-17:00 Kelas ini mengambil satu set drillholes dan berjalan melalui langkah-langkah yang menciptakan model blok. Tingkatan yang berbeda didefinisikan dalam file Parameter kelas. Blok diambil dan dilihat dalam 3D untuk analisis. Penampang dipotong dan volume oleh kelas dihitung dengan cadangan. Desain Pit Optimized ditemukan dengan algoritma Lerch-Grossman.

Hibah Wenker bergabung Carlson Software pada bulan Maret 1998. Hibah memiliki M.S. dari South Dakota Sekolah Pertambangan & Teknologi dan BS dari University of North Dakota. Dia adalah seorang insinyur pertambangan yang terdaftar. Sebelum bergabung dengan Carlson Software, Grant bekerja pada reklamasi tambang ditinggalkan di Black Hills dari SD, dalam eksplorasi seismik untuk hidrokarbon di Lereng Utara Alaska, dan sebagai insinyur konsultan di tambang PRB berbagai Wyoming.

Carlson Geology: Block Modeling

Drawing with Drillholes Langkah pertama adalah untuk mengimpor drillholes dan nama tempat tidur berdasarkan bagaimana jahitannya harus dimodelkan. Contoh ini adalah tempat tidur kapur dengan lapisan tipis overburden, sehingga hanya ada dua jenis batu utama

dalam pengeboran, OB dan LS adalah nama tidur.

Drillholes in the Drawing Make Block Model Perintah ini digunakan untuk membuat model blok. Seleksi pertama adalah memilih Nama Bed untuk model, dan kemudian kualitas atau kualitas. Make Block Model

Jendela berikutnya menetapkan ukuran blok dan metode pemodelan. Ada dua metode yang berbeda untuk blok. Mereka dapat diatur untuk ketinggian tetap dan ukuran, atau dapat mengikuti bagian atas dan bawah dari model bijih dari drillholes. Hal ini menciptakan hampir model blok bertingkat di mana ketinggian blok mengikuti atas atau bawah ketinggian bijih. Kedua metode bekerja sama. Jika menggunakan metode Elevations, maka bagian atas dan bawah dari model yang masuk, dengan jumlah sampel yang dipilih untuk mengatur tinggi blok. Contoh ini akan menggunakan Invers Jarak sebagai metode pemodelan dengan faktor vertikal 1. Memilih OK membangun semua blok dan menempatkan mereka dalam file

BLK.

Block Model Sizing Define Grade Parameter File Perintah ini mendefinisikan rentang kelas bijih. Ini adalah apa yang mendefinisikan blok untuk warna dan posisi untuk penampang dan volume. Ada Legenda Menggambar tombol untuk meletakkannya di peta. Harga per pon juga didefinisikan di sini untuk model biaya.

Define the Grade Parameters Block Model Viewer Sekarang bahwa model blok dibangun dan rentang kelas didefinisikan, model dapat diperiksa dan dilihat dalam 3D untuk memastikan itu semua benar. Jika model besar, yang terbaik adalah menggunakan polyline inklusi untuk menampilkan hanya subset dari seluruh model. Pada Tab Advanced, ada cara untuk memutar blok dan mematikan seperti lapisan. Cukup klik pada baris untuk mengaktifkan atau menonaktifkan dan blokblok tersebut dihapus atau ditambahkan dari layar. Hal ini memungkinkan tampilan 3D untuk melihat apa kualitasnya dalam tengah blok.

Full Block Model vs/ Partial Grades in View Draw Block Model Perintah ini akan menarik blok di layar di CAD sebagai node permanen atau "titik". Node ini kemudian dapat dibawa ke jendela Viewer 3D dan diberikan sama dengan Model Blok Viewer 3D tidak. Pilihan ini memungkinkan untuk memiliki permukaan membatasi atas dan bawah untuk memotong blok. Draw Block Model

Block nodes in the drawing Define PreCalculated Grids Langkah ini diperlukan untuk menggabungkan model blok dengan topo permukaan dan setiap grid elevasi atas atau bawah yang akan membuat seluruh model. Prosedur ini hanya menambahkan grid elevasi seperti biasa, dan kemudian menambahkan file BLK blok model untuk interval yang sesuai. Grid elevasi datar dapat digunakan untuk ini, jika bukan model bertingkat yang memiliki atap dan lantai, seperti banyak tambang batu keras dan tambang yang tidak.

PreCalc File with the Block Model attached Fence Diagram Sekarang bahwa model seluruh disatukan, Diagram Fence dapat ditarik untuk melihat blok dalam tampilan bagian. Ini memiliki pilihan untuk Hatch oleh Model Blok. Hal ini dapat ditarik dalam dua cara. Bagian awal menunjukkan hal itu pada Grid 2D, yang kedua dapat dilihat dalam 3D di mana ia menarik dan menetas pagar dalam 3D below the line.

Cross Section Fence Hatched by Block Model

3D Fence Diagrams and Drillholes Surface Mine Reserves Langkah terakhir adalah untuk mendapatkan volume dan ton dari nilai yang berbeda dengan Cadangan Permukaan Tambang. Ada satu kotak centang untuk mengaktifkan yaitu Kuantitas Breakout oleh Atribut. Hal ini tidak hanya akan memberikan ton total granit, tetapi juga ton dalam berbagai kelas.

Breakout Quantites by Attributes Option Ditampilkan di sini adalah laporan dari data dibuang ke Excel. Perhatikan bagaimana ton kunci sesuai dengan jumlah ton kelas individu ditambahkan dalam sel kuning. Ini adalah cek yang baik untuk memastikan semua nilai dicatat dalam laporan.

Excel Report confirming the tons Prepare Value Block Model Perintah ini awalnya memerlukan parameter yang didefinisikan. Masukkan Parameter Ekonomi memunculkan dialog berikutnya di mana biaya yang dimasukkan. Grade Parameters

Economic Parameters Ini menulis model nilai blok, di mana setiap blok sekarang memiliki nilai yang ditugaskan untuk itu apakah menguntungkan atau tidak. File ini bernama Nilai Model.BLK Blok. Optimized Pit Desain Sekarang bahwa Model Blok Nilai tertulis, Design Pit Optimized dijalankan untuk menciptakan lubang utama dan menciptakan model pit blok utama. Model Blok Nilai sekarang file untuk memproses. Ini menciptakan jaringan pit akhir, model blok dan laporan. Model blok hanya untuk keperluan perhitungan dan mengandung nilai-nilai biaya.

Ultimate Pit Options

Ultimate Pit Grid in 3D Laporan akhir ini menunjukkan bahwa sebagian besar blok yang ditambang. Tingkat terendah, 5 tidak ditambang. Blok yang tidak menguntungkan adalah apa yang tersisa dalam gambar di atas. Sangat mudah untuk membuat perubahan dalam parameter input dan jalankan lagi. Biaya untuk menambang atau memproses bijih dapat dimodifikasi dan model biaya baru yang dibuat untuk melihat bagaimana hal itu mempengaruhi output.

Ultimate Pit Report
