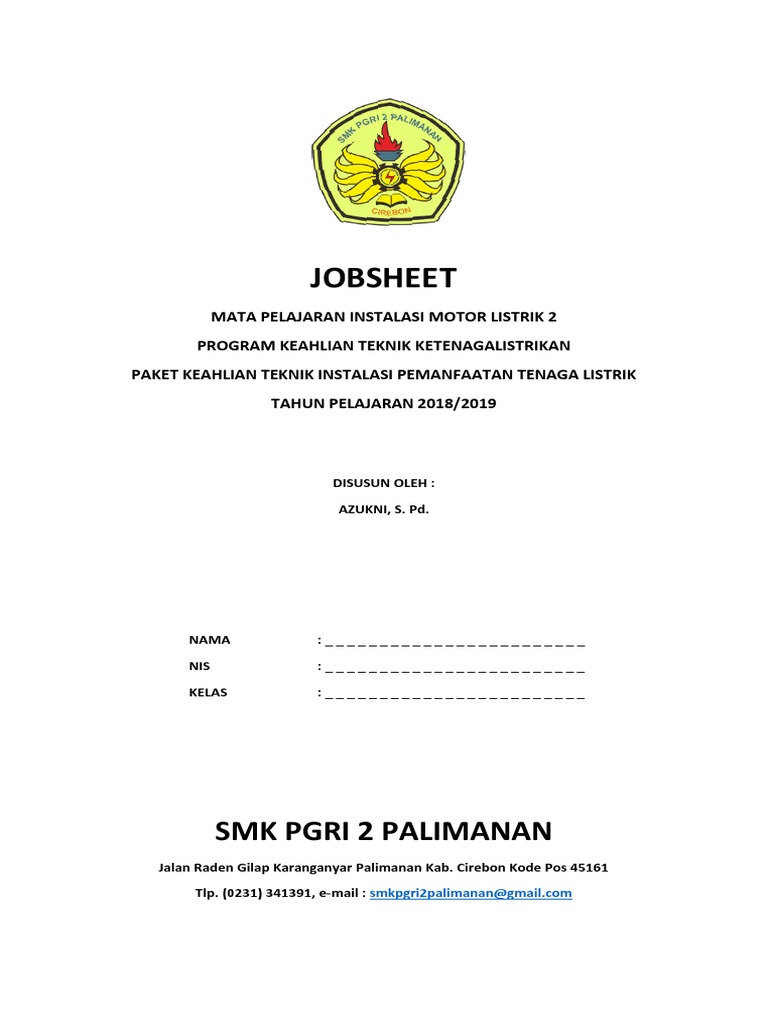

JOBSHEET

MATA PELAJARAN INSTALASI MOTOR LISTRIK 2

PROGRAM KEAHLIAN TEKNIK KETENAGALISTRIKAN
PAKET KEAHLIAN TEKNIK INSTALASI PEMANFAATAN TENAGA LISTRIK
TAHUN PELAJARAN 2018/2019

DISUSUN OLEH :
AZUKNI, S. Pd.

NAMA :________________________
NIS :________________________
KELAS :________________________

SMK PGRI 2 PALIMANAN

Jalan Raden Gilap Karanganyar Palimanan Kab. Cirebon Kode Pos 45161
Tlp. (0231) 341391, e-mail : smkpgri2palimanan@gmail.com
 LEMBAR KONTROL PRAKTEK
MAPEL INSTALASI MOTOR LISTRIK 2

NAMA :________________________
NIS :________________________
KELAS :________________________

NO HARI/TANGGAL JUDUL JOBSHEET HASIL PRAKTEK PARAF INSTRUKTUR

Anggota Kelompok : Palimanan, …………………………2018

1. _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ Instruktur,
2. _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
3. _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _

AZUKNI, S. Pd.
 JOB SHEET PRAKTIKUM PEMANFAATAN TENAGA LISTRIK

Mata Pelajaran : INSTALAS MOTOR LISTRIK 2

Judul percobaan : Menyajikan Gambar Kerja Rangkaian Kontrol Motor DOL
Waktu : 8 x 45’’

A. TUJUAN
Dengan melakukan praktikum ini diharapkan siswa dapat :
1. Membaca rangkaian instalasi motor sistem DOL
2. Menyebutkan komponen-komponen pada rangkaian kerja motor
3. Menjelaskan cara kerja rangkaian kendali motor sistem DOL

B. TEORI DASAR
1. MCB
adalah alat pengaman arus listrik dari beban lebih dan hubung singkat. MCB ada 2
jenis, yang pertama MCB 1 fasa yaitu MCB yang biasanya digunakan untuk pengaman
instalasi listrik rumahan. Yang kedua MCB 3 fasa, merupakan MCB yang biasa digunakan
untuk pengaman rangkaian beban dan membutuhkan sumber 3 fasa.

2. KONTAKTOR MAGNETIK
Magnetic Contactor (MC) adalah sebuah komponen yang berfungsi sebagai
penghubung/kontak dengan kapasitas yang besar dengan menggunakan daya minimal.
Dapat dibayangkan MC adalah relay dengan kapasitas yang besar. Umumnya MC terdiri
dari 3 pole kontak utama dan kontak bantu (aux. contact).

3. PENGOPERASIAN TOMBOL ON DAN OFF

 Gambar Tombol Push Button ON dan OFF

Jika tombol ON ditekan, arus listrik dari jala-jala akan mengalir melewati MCB, tombol off,
tombol ON, coil MC dan selanjutnya ke fasa lain, sehingga MC bekerja dan motor induksi tiga
fasa bekerja. Jika tombol OFF ditekan, maka arus akan terputus sehingga coil MC tidak dialiri
arus lagi. Akibatnya MC tidak bekerja dan motor induksi tiga fasa juga tidak bekerja

4. THOR

Adalah peralatan switching yang peka terhadap suhu dan akan membuka atau menutup
kontaktor pada saat suhu yang terjadi melebihi batas yang ditentukan atau peralatan kontrol
listrik yang berfungsi untuk memutuskan jaringan listrik jika terjadi beban lebih.

5. Lampu Indikator

lampu indikator digunakan sebagai indikasi bekerjanya suatu sistem kontrol misalnya
lampu indikator merah menyala motor bekerja dan lampu indikator hijau menyala motor
berhenti.
C. GAMBAR KERJA

Gambar diagram kawat rangkaian daya

D. ALAT DAN BAHAN
1. komputer/ laptop sessuai standar
2. alat tulis lengkap (spidol atau pena berwarna)
3. kertas gambar

E. LANGKAH KERJA
1. Menyiapkan Alat Dan Bahan Yang Dibutuhkan
2. Mengikuti arahan dan petunjuk yang diberikan oleh guru.
3. Membuat Gambar Rangkaian Kendali Dan Rangkain Utama
4. Membuat Gambar Kerja instalasi motor listrik sistem DOL (lengkap)

E. HASIL PRAKTEK
.........................................................................................................................................
.........................................................................................................................................
.........................................................................................................................................
.........................................................................................................................................
.........................................................................................................................................
F. ANALISIS DATA
1. apa yang terjadi jika rangkaian kendali tidak menggunakan/ memakai tombol off.
2. jelaskan cara kerja rangkaian!
G. KESIMPULAN
.........................................................................................................................................
.........................................................................................................................................
.........................................................................................................................................
.........................................................................................................................................
.........................................................................................................................................

H. KESEHATAN DAN KESELAMATAN KERJA

Dalam melakukan perawatan dan perbaikan pada panel listrik dan switch gear maka
perlu diperhatikan keselamatan dan kesehatan kerjanya yang meliputi:
A. Diri sendiri.
K3 diri sendiri berarti orang yang melaksanakan pekerjaan harus memperhatikan dan
menggunakan alat-alat pelindung diri seperti wearpack, sarung tangan karet, dan
safety shoes.
B. Orang lain.
Pada saat melakukan pekerjaan harus diperhatikan pula keselamatan orang lain
seperti Memberi tanda atau peringatan dan Menempatkan barang-barang yang jauh
dari jangkauan orang lain.
C. Peralatan kerja
Peralatan yang digunakan harus sesuai dengan apa yang seharusnya menjadi tugas
dari peralatan tersebut.
D. Lingkungan
Menentukan kondisi lingkungan pada saat dilakukannya pemeliharaan, misalnya
kondisi cuaca, waktu, dll.

I. PENILAIAN
NO Praktek (bobot 70 %) meliputi, Laporan praktek (bobot 30 %) meliputi,
1 Proses atau prosedur kerja (30%) Data dan kejelasan gambar rangkaian (20%)
Evaluasi hal penting dalam melaksanakan
2 Fungsi (40%)
praktek (20%)
3 Kecepatan/ waktu pengerjaan (30%) Analisis hasil (40%)
4 Kesimpulan dan saran (20%)

Penilaian afektif

Disiplin Kerja Sama Tanggung

Kelompok Anggota Nilai
Kerapian Kecepatan Jawab
1._____________

2._____________

3._____________
