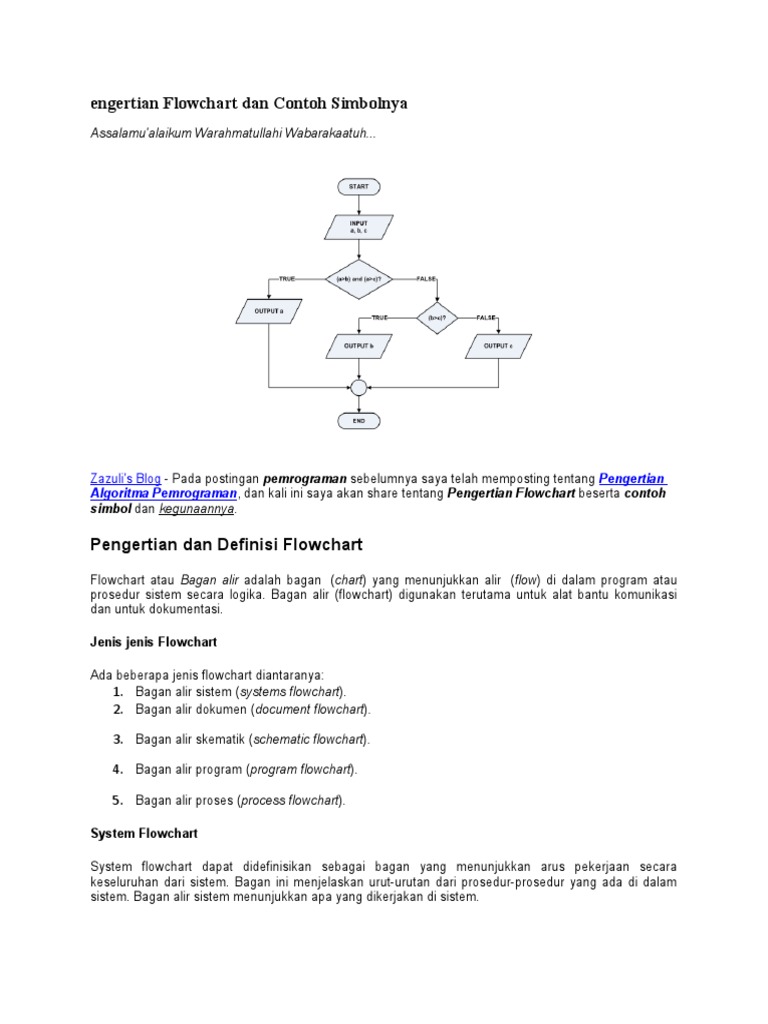

engertian Flowchart dan Contoh Simbolnya

Assalamu'alaikum Warahmatullahi Wabarakaatuh...

Zazuli's Blog - Pada postingan pemrograman sebelumnya saya telah memposting tentang Pengertian
Algoritma Pemrograman, dan kali ini saya akan share tentang Pengertian Flowchart beserta contoh
simbol dan kegunaannya.

Pengertian dan Definisi Flowchart

Flowchart atau Bagan alir adalah bagan (chart) yang menunjukkan alir (flow) di dalam program atau
prosedur sistem secara logika. Bagan alir (flowchart) digunakan terutama untuk alat bantu komunikasi
dan untuk dokumentasi.

Jenis jenis Flowchart

Ada beberapa jenis flowchart diantaranya:

1. Bagan alir sistem (systems flowchart).
2. Bagan alir dokumen (document flowchart).

3. Bagan alir skematik (schematic flowchart).

4. Bagan alir program (program flowchart).

5. Bagan alir proses (process flowchart).

System Flowchart

System flowchart dapat didefinisikan sebagai bagan yang menunjukkan arus pekerjaan secara
keseluruhan dari sistem. Bagan ini menjelaskan urut-urutan dari prosedur-prosedur yang ada di dalam
sistem. Bagan alir sistem menunjukkan apa yang dikerjakan di sistem.
Document Flowchart

Bagan alir dokumen (document flowchart) atau disebut juga bagan alir formulir (form flowchart) atau
paperwork flowchart merupakan bagan alir yang menunjukkan arus dari laporan dan formulir termasuk
tembusan-tembusannya.

Schematic Flowchart

Bagan alir skematik (schematic flowchart) merupakan bagan alir yang mirip dengan bagan alir sistem,
yaitu untuk menggambarkan prosedur di dalam sistem. Perbedaannya adalah, bagan alir skematik selain
menggunakan simbol-simbol bagan alir sistem, juga menggunakan gambar-gambar komputer dan
peralatan lainnya yang digunakan. Maksud penggunaan gambar-gambar ini adalah untuk memudahkan
komunikasi kepada orang yang kurang paham dengan simbol-simbol bagan alir. Penggunaan gambar-
gambar ini memudahkan untuk dipahami, tetapi sulit dan lama menggambarnya.

Program Flowchart

Bagan alir program (program flowchart) merupakan bagan yang menjelaskan secara rinci langkah-
langkah dari proses program. Bagan alir program dibuat dari derivikasi bagan alir sistem.
Bagan alir program dapat terdiri dari dua macam, yaitu bagan alir logika program (program logic
flowchart) dan bagan alir program komputer terinci (detailed computer program flowchart). Bagan alir
logika program digunakan untuk menggambarkan tiap-tiap langkah di dalam program komputer secara
logika. Bagan alat- logika program ini dipersiapkan oleh analis sistem. Gambar berikut menunjukkan
bagan alir logika program. Bagan alir program komputer terinci (detailed computer program flow-chart)
digunakan untuk menggambarkan instruksi-instruksi program komputer secara terinci. Bagan alir ini
dipersiapkan oleh pemrogram.

Process Flowchart

Bagan alir proses (process flowchart) merupakan bagan alir yang banyak digunakan di teknik industri.
Bagan alir ini juga berguna bagi analis sistem untuk menggambarkan proses dalam suatu prosedur.

Simbol dan Notasi Flowchart

Dipakai sebagai alat Bantu menggambarkan proses di dalam program. Dan dibagi menjadi tiga kelompok
:

♦ Flow Direction Symbols ♦

dipakai untuk menggabungkan antara symbol yang satu dengan symbol lainnya

Symbol Off-line Connector ( Simbol untuk keluar/masuk prosedure atau proses dalam
lembar/halaman yang lain)

Symbol Connector (Simbol untuk keluar/masuk prosedur atau proses dalam lembar/halaman
yang sama)

♦ Processing symbols ♦
Menunjukkan jenis operasi pengolahan dalam suatu prosedur

Symbol Process (Simbol yang menunjukkan pengolahan yang dilakukan oleh komputer)

Symbol Manual Operation (Simbol yang menunjukkan pengolahan yang tidak

dilakukanoleh komputer)

Symbol Decision (Simbol untuk kondisi yang akan menghasilkan beberapa kemungkinan
jawaban/aksi)

Symbol Predefined Process (Simbol untuk mempersiapkan penyimpanan yang akan

digunakan sebagai tempat pengolahan di dalam storage)

Symbol Terminal (Simbol untuk permulaan atau akhir dari suatu program)-

Symbol Off-line Storage (Simbol yang menunjukkan bahwa data di dalam symbol ini akan
disimpan)
-

Symbol Manual Input (Simbol untuk pemasukan data secara manual on-line keyboard)

Symbol Keying Operation (Simbol operasi dengan menggunakan mesin yang mempunyai
keyboard)

♦ Input-output symbols ♦

menyatakan jenis peralatan yang digunakan sebagai media input atau output.

Symbol input-output (Symbol yang menyatakan proses input dan output tanpa tergantung
dengan jenis peralatannya)

Symbol magnetic-tape unit (Symbol yang menyatakan input berasal pita magnetic atau output
disimpan ke pita magnetic)

- Symbol punched card (Symbol yang menyatakan input berasal dari kartu atau output
ditulis ke kartu)-

Symbol disk and on-line storage (Symbol untuk menyatakan input berasal dari disk atau
output disimpan ke disk)

Symbol display (Symbol yang menyatakan peralatan output yang digunakan yaitu layar,
plotter, printer, dan sebagainya)

Symbol dokumen (symbol yang menyatakan input berasal dari dokumen dalam bentuk
kertas atau output dicetak ke kertas)

Pedoman Membuat Flowchart

Bila seorang analis dan programmer akan membuat flowchart, ada beberapa petunjuk yang harus
diperhatikan, seperti:
1. Flowchart digambarkan dari halaman atas ke bawah dan dari kiri kekanan.
2. Aktivitas yang digambarkan harus didefinisikan secara hati-hati dan definisi ini harus dapat
dimengerti oleh pembacanya.

3. Kapan aktivitas dimulai dan berakhir harus ditentukan secara jelas.

4. Setiap langkah dari aktivitas harus diuraikan dengan menggunakan deskripsi kata kerja

5. Setiap langkah dari aktivitas harus berada pada urutan yang benar.

6. Lingkup dan range dari aktifitas yang sedang digambarkan harusditelusuri dengan hati-hati.
Percabangan-percabangan yang memotong aktivitas yang sedang digambarkan tidak perlu
digambarkan pada flowchart yang sama. Simbol konektor harus digunakan dan percabangannya
diletakan pada halaman yang terpisah atau hilangkan seluruhnya bila percabangannya tidak
berkaitan dengan sistem.

7. Gunakan simbol-simbol flowchart yang standar.

Contoh-contoh Flowchart
Contoh Flowchart Program

Contoh Flowchart Program – Menentukan Bilangan Ganjil/Genap

Penggunaan predefined processes dapat digunakan untuk menyederhanakan flowchart system yang
complex

Flowchar Sistem untuk predefined process yang diberi nama Check shipment untuk Flowchart diatas
Diposkan oleh andi maulana di 09.06
Kirimkan Ini lewat EmailBlogThis!Berbagi ke TwitterBerbagi ke FacebookBagikan ke Pinterest
 Pengertian Flowchart dan Simbolnya

Bagan alir (flowchart) adalah bagan (chart) yang menunjukan hasil (flow) didalam program
atau prosedur sistem secara logika. Bagan alir digunakan terutama untuk alat bantu komunikasi
dan untuk dokumentasi[1].
Flowcart adalah bagan-bagan yang mempunyai arus yang menggambarkan langkah-langkah
penyelsaian suatu masalah. Flowcart merupakan cara penyajian dari suatu algoritma[2].

Pedoman dalam menggambar suatu bagan alir, analis sistem atau pemrograman sebagai berikut;
a. Bagan alir sebaiknya digambar dari atas ke bawah dan mulai dari bagian kiri dari suatu halaman.
b. Kegiatan didalam bagan alir harus ditunjukan dengan jelas.
c. Harus ditunjukan darimana kegiatan akan dimulai dan dimana akan berakhirnya.
d. Masing-masing kegiatan didalam bagan alir sebaiknya digunakan suatu kata yang mewakili
suatu pekerjaan, misalnya;“persiapkan” dokumen “hitung” gaji.
e. Masing-masing kegiatan didalam bagan alir harus didalm urutan yang semestinya.
f. Kegiatan yang terpotong dan akan disambung ketempat lain harus ditunjukan dengan jelas
menggunakan symbol penghubung.
g. Gunakanlah symbol-simbol bagan alir yang standar.

Ada 5 macam menurut jogiyanto bagan alir diantranya;

a. Bagan alir sistem (sistems flowchart)

Bagan alir sistem (system flowchart) merupakan bagan yang menunjukkan arus pekerjaan
secara keseluruan dari sistem. Bagan menjelaskan urutan-urutan dari prosedure-prosedure yang
ada dalam sistem. Bagan alir sistem menunjukan apa yang dikerjakan sistem. Bagan alir sistem
digambar dengan simbol-simbol yang tampak sebagai berikut :
 gambar flowchart sistem
b. Bagan alir dokumen (document flowchart)
Bagan alir dokumen (document flowchart) atau disebut bagan alir formulir (form flowchart)
atau paperwork flowchart merupakan bagan alir yang menunjukan arus dari laporan dan formulir
termasuk tembusan-tembusannya. Bagan alir dokumen ini menggunakan simbol-simbol yang
sama dengan yang digunakan di dalam bagan alir sistem.

c. Bagan alir skematik (schematic flowchart)

Bagan alir skematik (schematic flowchart) merupakan bagan alir yang mirip dengan bagan
alir sistem, yaitu untuk menggambarkan prosedur di dalam sistem. Perbedaannya adalah bagan
alir skematik menggunakan simbol-simbol bagan alir sistem , juga menggunakan gambar -
 gambar komputer dan peralatan lainnya yang digunakan. Maksud penggunaan gambar-gambar
ini adalah untuk memudahkan komunikasi kepada orang yang kurang paham dengan simbol-
simbol bagan alir.

d. Bagan alir program (program flowchart)

Bagan alir program (program flowchart) merupakan bagan yang menjelaskan secara rinci
langkah-langkah dari proses program. Bagan alir program dibuat dengan menggunakan simbol-
simbol sebagai berikut ini.

gambar flowchart program

e. Bagan alir proses (process flowchart)

Bagan alir proses (process flowchart) merupakan bagan alir yang banyak digunakan
teknik industri. Bagan alir juga berguna bagi anilis sistem untuk menggambarkan proses dalam
suatu prosedure. Bagan alir proses menggunakan lima buah simbol tersendiri.
 gambar flowchart proses

[1] Jogiyanto HM, Analisis & Desain, Ed ke-III, Andi Offset, Yogyakarta, 2005, hal.795
[2] Ladjamuddin. B, Al-Bahra. Rekayasa Perangkat Lunak,cet-keII GRAHA ILMU,
Yogyakarta, 2006,hal.225

Jangan lupa like nya... :)

Anda sedang membaca artikel tentang Pengertian Flowchart dan Simbolnya dan anda bisa menemukan artikel
Pengertian Flowchart dan Simbolnya ini dengan url http://konsulatlaros.blogspot.com/2012/10/pengertian-
flowchart-dan-simbol.html,anda boleh menyebar luaskannya atau mengcopy paste-nya jika artikel Pengertian
Flowchart dan Simbolnya ini sangat bermanfaat bagi teman-teman anda,namun jangan lupa untuk meletakkan link
Pengertian Flowchart dan Simbolnya sumbernya.
Pengertian dan Definisi Flowchart
Flowchart atau Bagan alir adalah bagan (chart) yang menunjukkan alir (flow) di dalam
program atau prosedur sistem secara logika. Bagan alir (flowchart) digunakan terutama
untuk alat bantu komunikasi dan untuk dokumentasi.

Jenis jenis Flowchart

Ada beberapa jenis flowchart diantaranya:

1. Bagan alir sistem (systems flowchart).
2. Bagan alir dokumen (document flowchart).

3. Bagan alir skematik (schematic flowchart).

4. Bagan alir program (program flowchart).

5. Bagan alir proses (process flowchart).

System Flowchart

System flowchart dapat didefinisikan sebagai bagan yang menunjukkan arus pekerjaan
secara keseluruhan dari sistem. Bagan ini menjelaskan urut-urutan dari prosedur-
prosedur yang ada di dalam sistem. Bagan alir sistem menunjukkan apa yang
dikerjakan di sistem.

Document Flowchart

Bagan alir dokumen (document flowchart) atau disebut juga bagan alir formulir (form
flowchart) atau paperwork flowchart merupakan bagan alir yang menunjukkan arus
dari laporan dan formulir termasuk tembusan-tembusannya.

Schematic Flowchart

Bagan alir skematik (schematic flowchart) merupakan bagan alir yang mirip dengan
bagan alir sistem, yaitu untuk menggambarkan prosedur di dalam sistem.
Perbedaannya adalah, bagan alir skematik selain menggunakan simbol-simbol bagan
alir sistem, juga menggunakan gambar-gambar komputer dan peralatan lainnya yang
digunakan. Maksud penggunaan gambar-gambar ini adalah untuk memudahkan
komunikasi kepada orang yang kurang paham dengan simbol-simbol bagan alir.
Penggunaan gambar-gambar ini memudahkan untuk dipahami, tetapi sulit dan lama
menggambarnya.

Program Flowchart

Bagan alir program (program flowchart) merupakan bagan yang menjelaskan secara
rinci langkah-langkah dari proses program. Bagan alir program dibuat dari derivikasi
bagan alir sistem.
Bagan alir program dapat terdiri dari dua macam, yaitu bagan alir logika program
(program logic flowchart) dan bagan alir program komputer terinci (detailed computer
program flowchart). Bagan alir logika program digunakan untuk menggambarkan tiap-
tiap langkah di dalam program komputer secara logika. Bagan alat- logika program ini
dipersiapkan oleh analis sistem. Gambar berikut menunjukkan bagan alir logika
program. Bagan alir program komputer terinci (detailed computer program flow-chart)
digunakan untuk menggambarkan instruksi-instruksi program komputer secara terinci.
Bagan alir ini dipersiapkan oleh pemrogram.

Process Flowchart

Bagan alir proses (process flowchart) merupakan bagan alir yang banyak digunakan di
teknik industri. Bagan alir ini juga berguna bagi analis sistem untuk menggambarkan
proses dalam suatu prosedur.

Simbol dan Notasi Flowchart

Dipakai sebagai alat Bantu menggambarkan proses di dalam program. Dan dibagi
menjadi tiga kelompok :

♦ Flow Direction Symbols ♦

dipakai untuk menggabungkan antara symbol yang satu dengan symbol lainnya

Symbol Off-line Connector ( Simbol untuk keluar/masuk prosedure atau proses

dalam lembar/halaman yang lain)

Symbol Connector (Simbol untuk keluar/masuk prosedur atau proses dalam

lembar/halaman yang sama)

♦ Processing symbols ♦

Menunjukkan jenis operasi pengolahan dalam suatu prosedur

Symbol Process (Simbol yang menunjukkan pengolahan yang dilakukan

oleh komputer)

Symbol Manual Operation (Simbol yang menunjukkan pengolahan yang

tidak dilakukanoleh komputer)

Symbol Decision (Simbol untuk kondisi yang akan menghasilkan beberapa

kemungkinan jawaban/aksi)

Symbol Predefined Process (Simbol untuk mempersiapkan penyimpanan

yang akan digunakan sebagai tempat pengolahan di dalam storage)

Symbol Terminal (Simbol untuk permulaan atau akhir dari suatu program)-

Symbol Off-line Storage (Simbol yang menunjukkan bahwa data di dalam

symbol ini akan disimpan)
-

Symbol Manual Input (Simbol untuk pemasukan data secara manual on-line
keyboard)

Symbol Keying Operation (Simbol operasi dengan menggunakan mesin

yang mempunyai keyboard)

♦ Input-output symbols ♦

menyatakan jenis peralatan yang digunakan sebagai media input atau output.

Symbol input-output (Symbol yang menyatakan proses input dan output

tanpa tergantung dengan jenis peralatannya)

Symbol magnetic-tape unit (Symbol yang menyatakan input berasal pita

magnetic atau output disimpan ke pita magnetic)

- Symbol punched card (Symbol yang menyatakan input berasal dari kartu
atau output ditulis ke kartu)-

Symbol disk and on-line storage (Symbol untuk menyatakan input berasal
dari disk atau output disimpan ke disk)

Symbol display (Symbol yang menyatakan peralatan output yang digunakan

yaitu layar, plotter, printer, dan sebagainya)

Symbol dokumen (symbol yang menyatakan input berasal dari dokumen

dalam bentuk kertas atau output dicetak ke kertas)

Pedoman Membuat Flowchart

Bila seorang analis dan programmer akan membuat flowchart, ada beberapa petunjuk
yang harus diperhatikan, seperti:
1. Flowchart digambarkan dari halaman atas ke bawah dan dari kiri kekanan.
2. Aktivitas yang digambarkan harus didefinisikan secara hati-hati dan definisi ini
harus dapat dimengerti oleh pembacanya.
3. Kapan aktivitas dimulai dan berakhir harus ditentukan secara jelas.
4. Setiap langkah dari aktivitas harus diuraikan dengan menggunakan deskripsi
kata kerja
5. Setiap langkah dari aktivitas harus berada pada urutan yang benar.
6. Lingkup dan range dari aktifitas yang sedang digambarkan harusditelusuri
dengan hati-hati. Percabangan-percabangan yang memotong aktivitas yang
sedang digambarkan tidak perlu digambarkan pada flowchart yang sama. Simbol
konektor harus digunakan dan percabangannya diletakan pada halaman yang
terpisah atau hilangkan seluruhnya bila percabangannya tidak berkaitan dengan
sistem.
7. Gunakan simbol-simbol flowchart yang standar.

Contoh-contoh Flowchart
Contoh Flowchart Program

Contoh Flowchart Program – Menentukan Bilangan Ganjil/Genap

Penggunaan predefined processes dapat digunakan untuk menyederhanakan flowchart
system yang complex

Flowchar Sistem untuk predefined process yang diberi nama Check shipment untuk
Flowchart diatas
 pengertian dan jenis flowchart

Flowchart

Penyajian algoritma secara garis besar bisa dalam dua bentuk, yaitu bentuk tulisan dan gambar.
Algoritma yang disajikan dalam bentuk tulisan memiliki struktur bahasa tertentu, misalnya bahasa inggris
atau bahasa Indonesia ataupun pseudocode. Pseudocode adalah kode yang mirip dengan kode
pemrograman yang sesungguhnya seperti pascal, atau C, sehingga lebih tepat digunakan untuk
menggambarkan algoritma yang akan dikomunikasikan kepada pemrogram. Sedangkan algoritma yang
disajikan dengan gambar, misalnya dengan flowchart.

Flowchart merupakan gambar atau bagan yang memperlihatkan urutan dan hubungan antar proses
beserta pernyataannya. Gambaran ini dinyatakan dengan simbol-simbol yang setiap simbolnya
menggambarkan proses tertentu. Sedangkan antara proses digambarkan dengan garis penghubung.
Dengan menggunakan flowchart akan memudahkan kita untuk melakukan pengecekan bagian-bagian
yang terlupakan dalam analisis masalah. Di samping itu flowchart juga berguna sebagai fasilitas untuk
berkomunikasi antara pemrogram yang bekerja dalam tim sebuah proyek.

Dalam pembuatan flowchart tidak ada rumus atau patokan yang bersifat mutlak. Karena
flowchart merupakan hasil pemikiran dalam menganalisa suatu masalah dengan komputer. Sehingga
flowchart yang dihasilkan dapat bervariasi antara satu pemrogram dengan pemrogram lain.

Namun secara garis besar, setiap pengolahan selalu terdiri dari tiga bagian utama, yaitu:

1. Input, berupa bahan mentah

2. Proses pengolahan, dan
3. Output, berupa bahan jadi.

Untuk pengolahan data dengan komputer, dapat dirangkum urutan dasar untuk pemecahan suatu masalah,
yaitu:
 Start, berisi instruksi untuk persiapan peralatan yang diperlukan sebelum menangani pemecahan persoalan.
 Read, berisi instruksi untuk membaca data dari suatu peralatan input
 Process, berisi kegiatan yang berkaitan dengan pemecahan persoalan dengan data yang dibaca
 Write, berisi instuksi untuk merekam hasil kegiatan ke peralatan input
 End, mengakhiri kegiatan pengolahan.

Ada dua macam flowchart yang menggambarkan proses dengan komputer, yaitu :

1. Flowchart sistem, yaitu bagan dengan simbol-simbol tertentu yang menggambarkan urutan prosedur dan
proses suatu file dalam suatu media menjadi file di dalam media lain, dalam suatu sistem pengolahan
data.

2. Flowchart Program, yaitu bagan dengan simbol-simbol tertentu yang menggambarkan urutan proses dan
hubungan antar proses secara mendetail di dalam suatu program.

Dibawah ini contoh notasi flowchart.

 Bila seorang analis dan programmer akan membuat flowchart, ada beberapa petunjuk yang harus
diperhatikan, seperti:

1. Flowchart digambarkan dari halaman atas ke bawah dan dari kiri kekanan.
2. Aktivitas yang digambarkan harus didefinisikan secara hati-hati dan definisi ini harus dapat dimengerti
oleh pembacanya.

3. Kapan aktivitas dimulai dan berakhir harus ditentukan secara jelas.

4. Setiap langkah dari aktivitas harus diuraikan dengan menggunakan deskripsi kata kerja.

5. Setiap langkah dari aktivitas harus berada pada urutan yang benar.

6. Lingkup dan range dari aktifitas yang sedang digambarkan harus ditelusuri dengan hati-hati.

7. Percabangan-percabangan yang memotong aktivitas yang sedang digambarkan tidak perlu digambarkan
pada flowchart yang sama. Simbol konektor harus digunakan dan percabangannya diletakan pada
halaman yang terpisah atau hilangkan seluruhnya bila percabangannya tidak berkaitan dengan sistem.

8. Gunakan simbol-simbol flowchart yang standar.

Berdasarkan bentuknya, flowchart terdiri dari 3 struktur:

1. >>> Struktur sederhana / sequence structure

Yaitu diagram atau flowchart yang alurnya mengalir secara berurutan dari atas ke bawah, atau dengan
kata lain tidak adanya pengulangan atau percabangan.

Contoh : flowchart dari algoritma untuk mencari luas persegi panjang.

2. >>> Struktur percabangan / branching structure

Yaitu flowchart yang alurnya terjadi / terdapat alih kontrol berupa percabangan. Flowchart jenis ini
digunakan untuk menyeleksi kondisi dan menentukan pilihan proses selanjutnya.

Contoh : flowchart algoritma menentukan apakah suatu bilangan yang dimasukkan ganjil atau genap.

3. >>> Struktur perulangan / looping structure

Flowchart yang memiliki pengulangan langkah- langkah tertentu yang telah ada sebelumnya sampai suatu
kondisi terpenuhi.

Contoh : flowchart menentukan 15 suku ganjil pertam
