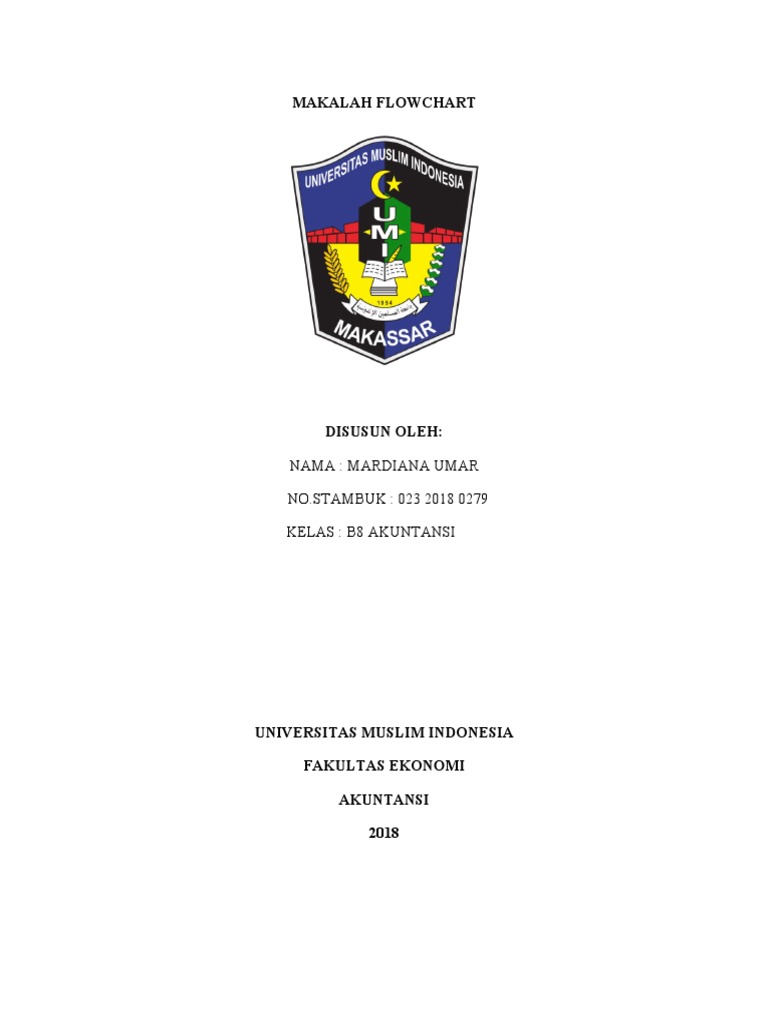

MAKALAH FLOWCHART

DISUSUN OLEH:

NAMA : MARDIANA UMAR

NO.STAMBUK : 023 2018 0279

KELAS : B8 AKUNTANSI

UNIVERSITAS MUSLIM INDONESIA

FAKULTAS EKONOMI

AKUNTANSI

2018
 KATA PENGANTAR

 Alhamdulillah , penulis panjatkan puji dan syukur kehadirat ALLAH SWT Yang Maha
pengasih lagi Maha Penyayang. Berkat rahmatnya, penulis dapat menyelesaikan makalah dengan
lancar. tak lupa pula shalawat dan salam penulis haturkan kepada junjungan Nabi Muhammad
SAW. dan dengan makalah ini penulis memberi judul “Kaidah dan simbol-simbol yang
digunakan pada Flowchart atau Struktogram”.  Makalah ini berisi tentang pengertian
flowchart dan simbol-simbol yang di gunakan pada flowchart.
  Penulis menyadari bahwa makala ini masih jauh dari sempurna . Oleh karena itu ,
penulis mengharapkan kritik dan saran yang bersifat membangun dari pembaca
sangat diharapkan  untuk menyempurnakan makalah yang akan datang. Akhirnya penulis
berharap semoga makalah ini dapat bermanfaat bagi semua pihak baik yang menyusun maupun
yang membaca .Amin.


 DAFTAR ISI

Cover ………………………………………………………………………………………
Kata pengantar……………………………………………………………………………..  1
Daftar isi…………………………………………………………………………………… 2
BAB I. Pendahuluan
A.    Latar belakang…………………………………………………………………. 3
B.     Rumusan masalah……………………………………………………………… 3
C.     Tujuan …………………………………………………………………………  4
BAB II.  Pembahasn materi
A.    Pengertian flowchart…………………………………………………………..   5
B.     Jenis-jenis flowchart…………………………………………………………..   6
C.     Simbol dan notasi flowchart…………………………………………………..   8
D.    Pedoman membuat flowchart…………………………………………………   12
E.     Contoh-contoh flowchart……………………………………………………..   14
BAB III. Penutup
A.    Kesimpulan……………………………………………………………………   39
B.     Saran…………………………………………………………………………… 39
Daftar  pustaka…………………………………………………………………………….  40

BAB I
(PENDAHULUAN)

A. LATAR BELAKANG
 Flowchart merupakan gambar atau bagan yang memperlihatkan urutan dan hubungan
antar proses beserta instruksinya. Gambaran ini dinyatakan dengan simbol. Dengan demikian
setiap simbol menggambarkan proses tertentu. Sedangkan hubungan antar proses digambarkan
dengan garis penghubung.
Flowchart ini merupakan langkah awal pembuatan program. Dengan adanya flowchart
urutan poses kegiatan menjadi lebih jelas. Jika ada penambahan proses maka dapat dilakukan
lebih mudah. Setelah flowchart selesai disusun, selanjutnya pemrogram (programmer)
menerjemahkannya ke bentuk program dengan bahasa pemrograman.

B. RUMUSAN MASALAH
1.      Pengertian flowchart
2.      Jenis-jenis flowchart
3.      Simbol dan notasi flowchart
4.      Pedoman membuat flowchart
5.      Contoh-contoh flowchart
6.      Simbol blok dan fungsinya
7.      Simbol cabang tunggal dan fungsinya
8.      Simbol cabang rangkap dan fungsinya
9.      Simbol pengulangan syarat dan tanpa syarat
10.  Simbol program  bagian dan fungsinya
11.  Sertakan penerapan simbol-simbol pada kehidupan sehari-hari

C. TUJUAN
1.      Dapat mengetahui simbol blok dan fungsinya
2.      Untuk mengetahui simbol cabang tunggal dan fungsinya
3.      Dapat mengetahui simbol cabang rangkap dan fungsinya
4.      Dapat mengetahui simbol pengulangan syarat dan tanpa syarat
5.      Dapat mengetahui simbol program  bagian dan fungsinya
6.      Dapat menerapan simbol-simbol pada kehidupan sehari-hari
 BAB II
(PEMBAHASAN MATERI)

A.    DEFINISI FLOWCHART MENURUT BEBERAPA AHLI

1.      Menurut Pahlevy (2010)
"Flowchart (bagan alir) adalah gambaran dalam bentuk diagram alir dari algoritma-algoritma
dalam suatu program, yang menyatakan arah alur program tersebut".

 2.      Menurut Jogiyanto (2005)

"Bagan alir (flowchart) adalah bagan (chart)yang menunjukkan alir atau arus (flow) di dalam

program atau prosedur sistem secara logika".

     3.    Menurut Krismiaji (2010) dalam buku Sistem Informasi Akuntansi

"Bagan alir merupakan teknik analitis yang digunakan untuk menjelaskan aspek-aspek sistem
informasi secara jelas, tepat dan logis".

     4.    Menurut Indrajani (2011)

"Flowchart merupakan gambaran secara grafik dari langkah-langkah dan urutan prosedur suatu
program".

     5.    Menurut Sariadin Siallagan (2009)

"Flowchart adalah bagan atau suatu diagram alir yang mempergunakan simbol atau tanda untuk
menyelesaikan suatu masalah".
 B.   JENIS – JENIS FLOWCHART
Ada beberapa jenis flowchart diantaranya yaitu:
1.      Bagan alir sistem (systems flowchart).

2.      Bagan alir dokumen (document flowchart).

3.      Bagan alir skematik (schematic flowchart).

4.      Bagan alir program (program flowchart).

5.      Bagan alir proses (process flowchart).

  System Flowchart

System flowchart dapat didefinisikan sebagai bagan yang menunjukkan arus pekerjaan secara
keseluruhan dari sistem. Bagan ini menjelaskan urut-urutan dari prosedur-prosedur yang ada di
dalam sistem. Bagan alir sistem menunjukkan apa yang dikerjakan di sistem.

  Document Flowchart

Bagan alir dokumen  (document flowchart)  atau disebut juga bagan alir formulir  (form
flowchart)  atau  paperwork flowchart merupakan bagan alir yang menunjukkan arus dari laporan
dan formulir termasuk tembusan-tembusannya.

  Schematic Flowchart

Bagan alir skematik (schematic flowchart) merupakan bagan alir yang mirip dengan bagan alir
sistem, yaitu untuk menggambarkan prosedur di dalam sistem. Perbedaannya adalah, bagan alir
skematik selain menggunakan simbol-simbol bagan alir sistem, juga menggunakan gambar-
gambar komputer dan peralatan lainnya yang digunakan. Maksud penggunaan gambar-gambar
ini adalah untuk memudahkan komunikasi kepada orang yang kurang paham dengan simbol-
simbol bagan alir. Penggunaan gambar-gambar  ini  memudahkan untuk dipahami, tetapi sulit
dan lama menggambarnya.
   Program Flowchart

Bagan alir program  (program flowchart)  merupakan bagan yang menjelaskan secara rinci
langkah-langkah dari proses program. Bagan alir program dibuat dari derivikasi bagan alir
sistem. Bagan alir program dapat terdiri dari dua macam, yaitu bagan alir logika program
(program logic flowchart)  dan bagan alir program komputer terinci  (detailed computer
program flowchart).  Bagan alir logika program digunakan untuk menggambarkan tiap-tiap
langkah di dalam program komputer secara logika. Bagan alat- logika program ini dipersiapkan
oleh analis sistem. Gambar berikut menunjukkan bagan alir logika program. Bagan alir program
komputer terinci  (detailed computer program flow-chart) digunakan untuk menggambarkan
instruksi-instruksi program komputer secara terinci. Bagan alir ini dipersiapkan oleh
pemrogram.

  Process Flowchart

Bagan alir proses  (process flowchart)  merupakan bagan alir yang banyak digunakan di teknik
industri. Bagan alir ini juga berguna bagi analis sistem untuk menggambarkan proses dalam
suatu prosedur.
 C.    SIMBOL DAN NOTASI FLOWCHART
Dipakai sebagai alat Bantu menggambarkan proses di dalam program. Dan dibagi menjadi tiga
kelompok :

♦ Flow Direction Symbols ♦

         dipakai untuk menggabungkan antara symbol yang satu dengan symbol lainnya

   Symbol Off-line Connector : Simbol untuk keluar/masuk prosedure atau proses dalam
lembar/halaman yang lain.
   Symbol Connector  : Simbol untuk keluar/masuk prosedur atau proses dalam   lembar/halaman
yang sama.
 ♦ Processing symbols ♦

         Menunjukkan jenis operasi pengolahan dalam suatu prosedur

 Symbol Process  : Simbol yang menunjukkan pengolahan yang dilakukan oleh computer.
Symbol Manual Operation  : Simbol yang menunjukkan pengolahan yang  tidak dilakukanoleh
computer.
Symbol Decision  : Simbol untuk kondisi yang akan menghasilkan beberapa   kemungkinan
jawaban/aksi.
Symbol Predefined Process  : Simbol untuk mempersiapkan penyimpanan yang akan digunakan
sebagai tempat pengolahan di dalam storage.
Symbol Terminal  : Simbol untuk permulaan atau akhir dari suatu program.
Symbol Off-line Storage  : Simbol yang menunjukkan bahwa data di dalam symbol ini akan
disimpan.
Symbol Manual Input  : Simbol untuk pemasukan data secara manual on-line keyboard.
Symbol Keying Operation  : Simbol operasi dengan menggunakan mesin yang mempunyai
keyboard.

♦ Input-output symbols ♦

         menyatakan jenis peralatan yang digunakan sebagai media input atau output.

Symbol input-output  : Symbol yang menyatakan proses input dan output tanpa tergantung
dengan jenis peralatannya.
Symbol magnetic-tape unit  : Symbol yang menyatakan input berasal pita magnetic atau output
disimpan ke pita magnetic.
 - Symbol punched card  : Symbol yang menyatakan input berasal dari kartu atau output ditulis
ke kartu.

Symbol disk and on-line storage  : Symbol untuk menyatakan input berasal dari disk atau output
disimpan ke disk.
  Symbol dokumen  : symbol yang menyatakan input berasal dari dokumen dalam bentuk kertas
atau output dicetak ke kertas.

TIPE DATA PADA FLOWCHART :

  Tipe data
Adalah suatu pengenal yang merupakan bagian program yang paling penting karna tipe data
mempengaruhi setiap instruksi yang akan dilaksanakan oleh computer. Berikut adalah beberapa
tipe data pada flowchart :/
1)      Tipe data integer
Digunakan untuk nilai integer / numeric / angka. Data integer tersimpan dalam memori 4 byte
(32 bit). Integer digunakan untuk bilangan bulat.

2)      Tipe data  long

Sama dengan integer bedanya ini menampung data dalam skala kecil sedangkan long dalam skal
besar.

3)      Tipe data  float

Termasuk kedalam kelompk floating point yang emnampung bilangan ril. Float ini digunakan
untuk bilangan decimal.

4)      Tipe data double

Sama denagn float, bedanya float menampung data dalam skala kecil sedangkan double dalam
skala besar.

5)      Tipe data char

 Digunakan untuk karakter. Masing-masing karakter meempati memori sebesar 1 byte. 1 byte
terdiri dar 8 bit. Satu variable bertipe char hanya mampu menampung 1 buah karakter.

 D.    PEDOMAN MEMBUAT FLOWCHART

Bila seorang analis dan programmer akan membuat flowchart, ada beberapa petunjuk yang harus
diperhatikan, seperti:
1.      Flowchart digambarkan dari halaman atas ke bawah dan dari kiri kekanan.

2.      Aktivitas yang digambarkan harus didefinisikan secara hati-hati dan definisi ini harus dapat
dimengerti oleh pembacanya.

3.      Kapan aktivitas dimulai dan berakhir harus ditentukan secara jelas.

4.      Setiap langkah dari aktivitas harus diuraikan dengan menggunakan deskripsi kata kerja

5.      Setiap langkah dari aktivitas harus berada pada urutan yang benar.

6.      Lingkup dan range dari aktifitas yang sedang digambarkan harusditelusuri dengan hati-hati.
Percabangan-percabangan yang memotong aktivitas yang sedang digambarkan tidak perlu
digambarkan pada flowchart yang sama. Simbol konektor harus digunakan dan percabangannya
diletakan pada halaman yang terpisah atau hilangkan seluruhnya bila percabangannya tidak
berkaitan dengan sistem.

7.      Gunakan simbol-simbol flowchart yang standar.

  KAIDAH MEMBUAT FLOWCHART :

            Dalam pembuatan flowchart tidak ada rumus atau patokan yang bersifat mutlak. Karena
flowchart merupakan gambaran hasil pemikiran dalam menganalisa suatu masalah dengan
komputer. Sehingga flowchart yang dihasilkan dapat bervariasi antara satu pemrogram dengan
pemrogram lainnya.
            Namun secara garis besar, setiap pengolahan selalu terdiri dari tiga bagian utama, yaitu;
 1.      Input berupa bahan mentah
2.      Proses pengolahan
3.      Output berupa bahan jadi.
            Untuk pengolahan data dengan komputer, dapat dirangkum urutan dasar untuk
pemecahan suatu masalah, yaitu;
C.    START: berisi instruksi untuk persiapan perlatan yang diperlukan sebelum menangani
pemecahan masalah.
D.    READ: berisi instruksi untuk membaca data dari suatu peralatan input.
E.     PROCESS: berisi kegiatan yang berkaitan dengan pemecahan persoalan sesuai dengan data
yang dibaca.
F.     WRITE: berisi instruksi untuk merekam hasil kegiatan ke perlatan output.
G.    END: mengakhiri kegiatan pengolah

E.     CONTOH – CONTOH FLOWCHART

1.) Contoh Flowchart Program

         Contoh Flowchart Program – Menentukan Bilangan Ganjil/Genap

         Penggunaan predefined processes dapat digunakan untuk menyederhanakan flowchart system
yang complex.

2.) Contoh image Flowchart

3.)  Contoh Flowchart / Bagan Alir


BAB III
(PENUTUP)

3.1. KESIMPULAN

Flowchart merupakan gambar atau bagan yang memperlihatkan urutan dan hubungan
antar proses beserta instruksinya. Gambaran ini dinyatakan dengan simbol. Dengan demikian
setiap simbol menggambarkan proses tertentu. Sedangkan hubungan antar proses digambarkan
dengan garis penghubung

3.2. SARAN

Demikian yang dapat saya paparkan, tentunya masih banyak kekurangan dan
kelemahannya, kerena terbatasnya pengetahuan. Saya banyak berharap agar para pembaca
memberikan kritik dan saran yang membangun demi sempurnanya makalah ini dan penulisan
makalah di kesempatan berikutnya.Semoga makalah ini berguna dan bermanfaat.
 DAFTAR PUSTAKA
http://serilmu.blogspot.sg/2015/02/pengertian-flowchart-dan-simbol.html
http://algoritmaku-dan-kamu.blogspot.sg/2014/10/pengertian-dasar-dan-simbol-flowchart.html
https://fahmilatiefmunir.blogspot.sg/2016/01/pengertian-jenis-jenis-fungsi-dan.html
https://brainly.co.id/tugas/1391306
https://www.slideshare.net/alimajidwd12/ali-majid-memahami-dan-menganalisis-kaidah-dan-
simbol
http://ilmubermanfaat12.blogspot.sg/2014/11/memahami-dan-menganalisis-kaidah-simbol.html
https://docs.google.com/viewer?
a=v&pid=sites&srcid=ZGVmYXVsdGRvbWFpbnx3aWxkYW50b2Z8Z3g6M2M0Njg5ZGU3N
zEwODYzYw
http://makalahkaidah.blogspot.sg/
HTTP://ALGORITMADANFLOWCHART.BLOGSPOT.SG/2014/09/ALGORITMA-
DAN-FLOWCHART-DALAM-KEHIDUPAN.HTML
http://bayuawm.blogspot.com/2012/10/tugas-pertama-algoritma-dan-struktur.html
