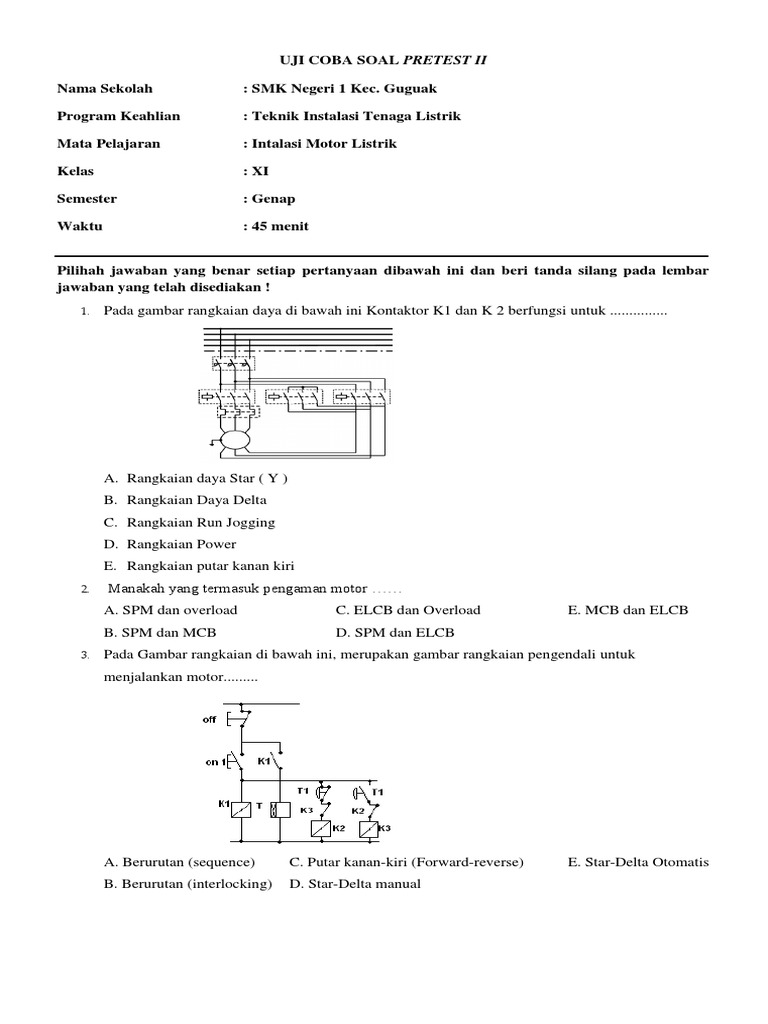

UJI COBA SOAL PRETEST II

Nama Sekolah : SMK Negeri 1 Kec. Guguak

Program Keahlian : Teknik Instalasi Tenaga Listrik

Mata Pelajaran : Intalasi Motor Listrik

Kelas : XI

Semester : Genap

Waktu : 45 menit

Pilihah jawaban yang benar setiap pertanyaan dibawah ini dan beri tanda silang pada lembar
jawaban yang telah disediakan !
1. Pada gambar rangkaian daya di bawah ini Kontaktor K1 dan K 2 berfungsi untuk ...............

A. Rangkaian daya Star ( Y )

B. Rangkaian Daya Delta
C. Rangkaian Run Jogging
D. Rangkaian Power
E. Rangkaian putar kanan kiri
2. Manakah yang termasuk pengaman motor ……
A. SPM dan overload C. ELCB dan Overload E. MCB dan ELCB
B. SPM dan MCB D. SPM dan ELCB
3. Pada Gambar rangkaian di bawah ini, merupakan gambar rangkaian pengendali untuk
menjalankan motor.........

A. Berurutan (sequence) C. Putar kanan-kiri (Forward-reverse) E. Star-Delta Otomatis

B. Berurutan (interlocking) D. Star-Delta manual
4. Pada Gambar rangkaian di bawah ini, merupakan gambar rangkaian pengendali untuk
menjalankan motor...........

A. Berurutan (sequence) C. Putar kanan-kiri (Forward-reverse) E. Star-Delta

B. Berurutan (interlocking) D. Run-Jogging
5. Notasi untuk kontak utama pada kontaktor magnet adalah
A. K1,K2,K3 C. L1,L2,L3 E. V1,V1,W
B. TI,T2,T3 D. RI,R2,R3
6. Pada Gambar rangkaian di bawah ini, merupakan gambar rangkaian pengendali untuk
menjalankan motor...........

A. Berurutan (sequence) C. Putar kanan-kiri (Forward-reverse) E. Star-Delta

B. Berurutan (interlocking) D. Motor Starting Bintang Segitiga
7. Pada Gambar rangkaian di bawah ini, merupakan gambar rangkaian pengendali untuk
menjalankan motor...........

A .Diagram Kontrol Motor Berurutan C. Putar kanan-kiri (Forward-reverse) E. Star-Delta

B. Run-Jogging
8. Apa yang dimaksud dengan Stator…..
A. Bagian yang tetap
B. Bagian dalam rotor
9. Apa yang dimaksud dengan Rotor……..
A.Bagian yang tetap
B. Bagian dalam rotor
D. Motor Starting Bintang Segitiga
C. Bagian rangka dalam E. Bagian rangka luar
D. Bagian yang bergerak
C. Bagian rangka dalam E. Bagian rangka luar
D. Bagian yang bergerak
10. Apa kepanjangan dari MCB ?
A. Micro cicrcuit bloker C. Miniature circuit breaker E. Macro circuit breaker
B. Manual circuit bipolar D.Miniatur katoda bipolar
11. Apa kegunaan dari MCB ?
A. Pengaman dari hubungan singkat (Konsleting)
B. Pengaman beban lebih
C. Gangguan beban
D. Pengaman hubung singkat (Konsleting) dan beban lebih
E. Pengamanan dari gangguan yang mengintai
12. Warna apa yang biasanya menandai suatu kabel yang bersifat netral ?
A. Hitam C. Merah E. Biru
B. Kuning D. Kuning-Hitam
13.Warna kabel untuk fasa adalah…….
A. Merah C. Kuning E. Biru
B. Hijau-Kuning D. Hitam
14. Warna kabel untuk grounding adalah……
A. Merah C. Kuning E. Biru
B. Hijau-Kuning D. Hitam
15.Pada saat kita memasang intalasi mesin listrik langkah awal yang harus kita siapkan adalah……
A. Mempersiapkan material dan alat-alat secukupnya
B. Mempersiapkan gambar
C. Mempersiapkan tangga kerja
D. Mempersiapkan alat seperti kacamata dan sarung tangan
E. Membuat laporan
16.Pada rangkaian utama Forward- Reverse Motor 3 Fasa mengunakan…..
A.Kontaktor 3 buah ,Mcb 1 fasa 2 buah ,Mcb 3 fasa 2 buah
B. Kontaktor 2 buah ,Mcb 1 fasa 2 buah ,Mcb 3 fasa 2 buah
C. Kontaktor 3 buah ,Mcb 1 fasa 1 buah ,Mcb 3 fasa 1 buah
D. Kontaktor 2 buah ,Mcb 1 fasa 2 buah ,Mcb 3 fasa 3 buah
E. Kontaktor 2 buah ,Mcb 1 fasa 1 buh ,Mcb 3 fasa 1 buah
17. Kontaktor terdiri dari beberapa kontak yaitu…..
A.1 Kontak C. 2 Kontak E. 3 Kontak
B. 3 Kontak D. 4 Kontak
18. Tombol pada push button terdiri dari dari beberapa kontak yaitu…..
A.1 Kontak C. 2 Kontak E. 3 Kontak
B. 3 Kontak D. 4 Kontak
19. Alat pengaman yang digunakan bila pada motor terjadi beban lebih disebut….
A.MCB C.TOR/TOL E. Push button
B.Contactor D. IEC Starter
20. Pada Forward-Reservase motor 3 fasa jika tombol S1 ditekan , kontaktor K1 bekerja dan
mengunci, motor akan berputar arah kanan dan lampu…….
A. H2 menyala C. H3 menyala E. H1 menyala
B. H2 Mati D. H1 mati
21. Pada Forward-Reservase motor 3 fasa jika F2 dan F3 bekerja yang disebabkan oleh karena motor
kelebihan beban , maka kontaktor yang sedang bekerja terputus dan motor akan terlepas dari jala-
jala (berhenti) ditandai dengan hidupnya lampu………
A. H2 menyala C. H3 menyala E. H1 menyala
B. H2 D.H1
22. Pada Forward-Reservase motor 3 fasa jika tombol S2 ditekan, kontaktor K2 tidak akan bisa
hidup dan kontaktor K2 akan bekerja apabila……….
A. S1 dimatikan C. S2 dimatikan E. S3 dimatikan
B. S1dihidupkan D. S2 dihidupkan
23. Pada Forward-Reservase motor 3 fasa ketika S2 ditekan, maka K2 akan hidup motor beroperasi
arah kiri dan lampu…….
A. S1 dimatikan C. S2 dimatikan E. S3 menyala
B. S1dihidupkan D. S2 dihidupkan
24. Pada Forward-Reservase motor 3 fasa pada rangkaian utama membutuhkan TOR dan Push button
Nc/No………. Buah
A.1 TOR dan 2Push Button C. 1 TOR dan 3Push Button E. 2 TOR dan 2Push Button
B. 2 TOR dan 1Push Button D. 2 TOR dan 3Push Button
25. Misalkan mesin 1 hidup terlebih dahulu, kemudian mesin 2, kemudian mesin 3 dan seterusnya.
Untuk mematikan mesin harus kebalikannya, mesin terakhir hidup akan mati lebih dahulu
kemudian sebelumnya dan yang terakhir mesin yang pertama hidup dari uraian diatas dapat
disimpulkan terhadap kerja motor……
A. Kontrol berurutan C. Putar kanan-kiri (Forward-reverse) E. Star-Delta
B. Run-Jogging D. Motor Starting Bintang Segitiga
26. Stator terdiri dari …..Bagian
A. 1 Bagian C. 2 Bagian E. 3 Bagian
B. 4 Bagian D. 5 Bagian
27.Sesuai dengan perkembangan teknologi yang memicu perkembangan industri ,cara atau sistim
pengontrolan itu terus berkembang diantaranya yang bukan termasuk yaitu…..
A. Pengontrolan cara manual
B. Pengontrolan semi-otomatis
C. Pengontrolan otomatis
D. Pengontrolan terprogram
E. Pengontrolan semi
28. Dilihat dari kontruksi rotor motor induksi terdiri dari …..jenis
A. 1 Bagian C. 2 Bagian E. 3 Bagian
B. 5 Bagian D. 4 Bagian
29. Fungsi dari kontak NC yaitu
A. Membuka C. Menutup E. Menghidupkan
B. Mematikan D. Menunda
30. Fungsi dari kontak NO yaitu
A. Membuka C. Menutup E. Menghidupkan
B. Mematikan D. Menunda
