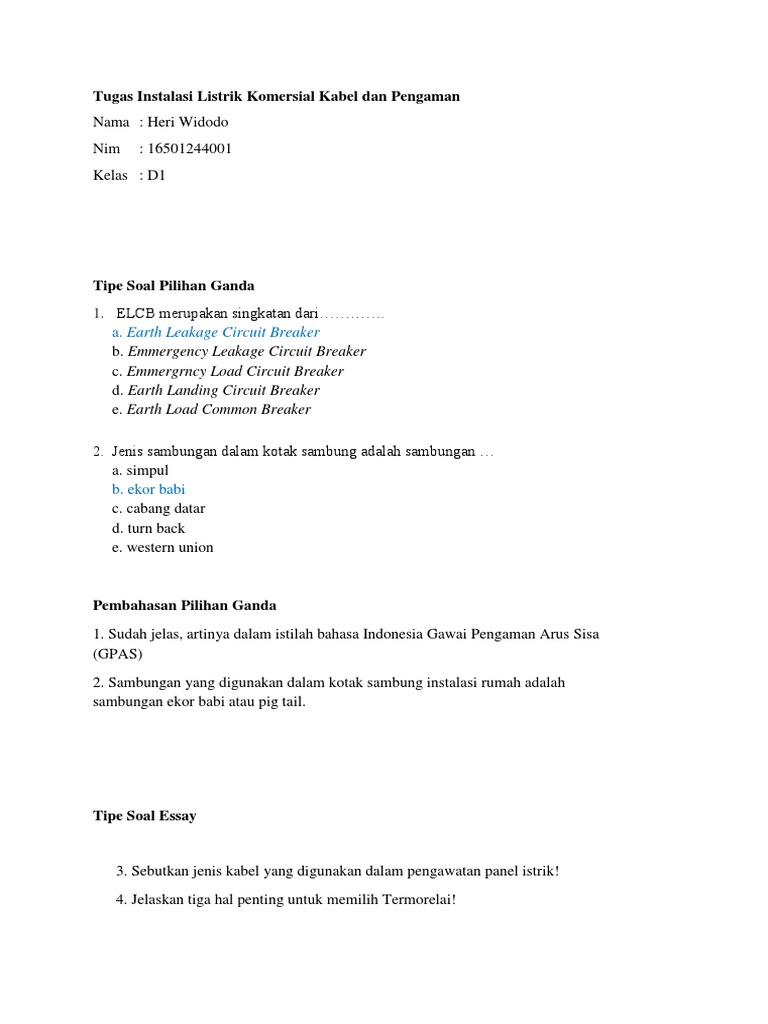

Tugas Instalasi Listrik Komersial Kabel dan Pengaman

Nama : Heri Widodo

Nim : 16501244001
Kelas : D1

Tipe Soal Pilihan Ganda

1. ELCB merupakan singkatan dari………….
a. Earth Leakage Circuit Breaker
b. Emmergency Leakage Circuit Breaker
c. Emmergrncy Load Circuit Breaker
d. Earth Landing Circuit Breaker
e. Earth Load Common Breaker

2. Jenis sambungan dalam kotak sambung adalah sambungan …

a. simpul
b. ekor babi
c. cabang datar
d. turn back
e. western union

Pembahasan Pilihan Ganda

1. Sudah jelas, artinya dalam istilah bahasa Indonesia Gawai Pengaman Arus Sisa
(GPAS)

2. Sambungan yang digunakan dalam kotak sambung instalasi rumah adalah

sambungan ekor babi atau pig tail.

Tipe Soal Essay

3. Sebutkan jenis kabel yang digunakan dalam pengawatan panel istrik!

4. Jelaskan tiga hal penting untuk memilih Termorelai!
Jawaban
3. NYA NYAF, NSYA NSAF, NYM NYBUY, NYMHY, NYMT,Si A, Si AF,
MODUL.PTL.HAR.009. (A). 01 17
4. Tiga hal penting untuk memilih Termorelai.
a) Kemampuan hantar arus (KHA).
b) Tegangan kerja nominal.
c) Nilai nominal arus beban lebih (seting arus beban lebih).

Tipe Soal Benar Salah

5. Alat yang digunakan untuk mengukur tahanan isolasi adalah Earth tester
Pernyataan diatas Benar atau Salah? Insulation Tester
6. Alat pembatas arus pada instalasi tegangan rendah dengan arus beban sampai dengan
100 A yaitu MCB
Pernyataan diatas Benar atau Salah? MCB

Pembahasan Soal Benar Salah

5. Earth tester : adalah alat untuk mengukur tahanan pentanahan
Multimeter : adalah alat untuk mengukur tahanan , tegangan, arus
Ohm meter : adalah alat untuk mengukur tahanan / resistor
Insulation Tester : alat untuk mengukur tahanan isolasi

6. Alat pembatas yang digunakan adalah :

1. Pada sistem tegangan rendah sampai dengan 100 A digunakan MCB.
2. Pada sistem tegangan rendah di atas 100 A digunakan MCCB; pelebur tegangan
rendah; NFB yang bisa disetel.

Tipe Soal Isian

7. Kabel …. memiliki inti serabut sehingga dapat digunakan untuk instalasi panel
dengan fleksibilitas tinggi
8. Jenis pengaman yang mengguanakan gas sulfur sebagai sarana pemadam busur api
adalah …

Jawaban Soal Isian

7. NYAF
8. SF6 CB
Tipe Soal Menjodohkan

Gambar Nama bahan

1 A NYAF

2 B 6A

3 C MCB

4 D

15 A

5 E
10 A

6 F

MCCB

1. F
2. A
3. C
4. B
5. E
6. D
