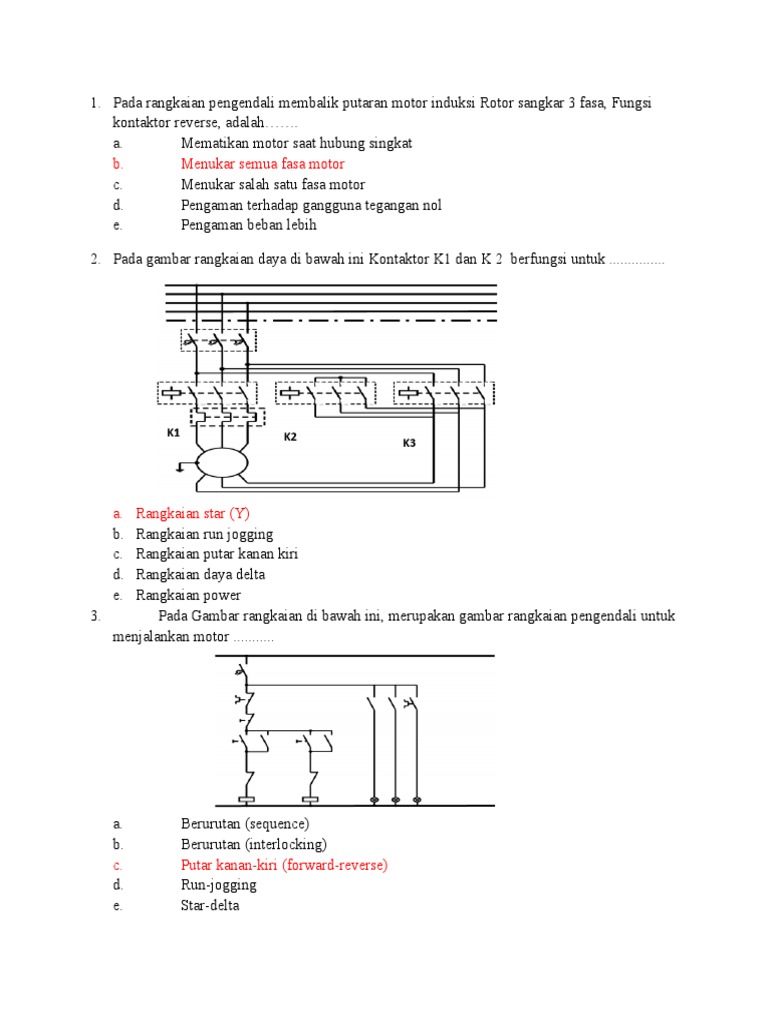

Pada rangkaian pengendali membalik putaran motor induksi Rotor sangkar 3 fasa, Fungsi
kontaktor reverse, adalah…….
a. Mematikan motor saat hubung singkat
b. Menukar semua fasa motor
c. Menukar salah satu fasa motor
d. Pengaman terhadap gangguna tegangan nol
e. Pengaman beban lebih
2. Pada gambar rangkaian daya di bawah ini Kontaktor K1 dan K 2 berfungsi untuk ...............
K1 K2 K3
a. Berurutan (sequence)
b. Berurutan (interlocking)
c. Putar kanan-kiri (forward-reverse)
d. Run-jogging
e. Star-delta
4. Simbol kontak TDR (time delay relay) yang dipakai dalam penggambaran rangkaian kontrol
adalah
a. b. c.
d. e.
5. Pada motor listrik yang sudah selesai digulung, untuk mengetes tahanan isolasi antara
kumparan dan antara kumparan dengan body digunakan ……….
a. multimeter
b. earth tester
c. voltmeter
d. megger
e. galvanometer
6. Jika arus nominal motor induksi 3 fasa 10 Amper, maka besar MCB yang digunakan adalah
…
a. 10 A
b. 14 A
c. 16 A
d. 18 A
e. 20 A
7. Suatu motor 3 fasa berkutup empat, frekuensi jaringan 50 Hz, berapakah putaran medan
stator motor tersebut..
a. 3000 rpm
b. 1500 rpm
c. 500 rpm
d. 750 rpm
e. 1000 rpm
8. Variasi urutan angka pada kontak utama dan kontak Bantu yang benar adalah….
a. b.
A1 1 3 5 13 21 A1 1 2 3 13 21
K K
A2 2 4 6 14 22 A2 4 5 6 14 22
c. d.
A1 1 2 3 21 13 A1 1 4 5 13 21
K K
A2 4 5 6 22 14 A2 2 3 6 14 22
e.
A1 1 5 3 21 13
A2 2 6 4 22 14
9. Kumparan Bantu pada motor Split phasa (fasa belah) berfungsi untuk …….
a. Mendapat induksi yang besar
b. Mendapat induksi yang kecil
c. Mendapat sudut fasa 90
d. Mendapat sudut fasa 0
e. Menghilangkan medan putar
10. Notasi untuk kontak utama pada kontaktor magnet adalah....
a. K1,K2,K3
b. L1,L2,L3
c. V1,V2,V3
d. T1,T2,T3
e. R1,R2,R3
11. Alat untuk melindungi motor terhadap beban lebih, hubungan singkat atau tegangan
yang hilang adalah………..
a. Zikring
b. MCB
c. Overload
d. ELCB
e. NFB
12. Sambungan terminal motor 3 fasa gambar dibawah yang terhubung segitiga
(Δ),adalah…. (E)
13. Menurut PUIL 2000, penggunaan warna kabel untuk R/L1, S/L2, T/L3, Netral dan
Pentanahan...
a. Hitam, kuning, biru, merah, dan hijau strip kuning
b. Merah, hitam, biru, dan kuning strip hijau
c. Merah, hutam, kuning, biru, dan kuning strip hijau
d. Merah. kuning, hitam, biru, dan kuning strip hijau
e. Merah, kuning, coklat, biru dan kuning strip hijau
14. Berikut ini adalah jenis-jenis pengujian akhir setelah motor digulung ulang, kecuali ...
a. Pengujian tahanan isolasi
b. Pengujian tahanan kumparan
c. Pengujian putaran motor
d. Pengujian tegangan kumparan
e. Pengujian keseimbangan arus (I start dan I nominal)
15. Kabel penghantar yang digunakan untuk mensuply tenaga listrik ke Motor , rugi
tegangan yang diijinkan tidak boleh lebih dari .........
a. 5% x tegangan listrik
b. 10% x tegangan listrik
c. 12% x tegangan listrik
d. 13% x tegangan listrik
e. 14% x tegangan listrik
16. Pada Gambar rangkaian di bawah ini, merupakan gambar rangkaian pengendali untuk
menjalankan motor ....
a. Berurutan (sequence)
b. Berurutan (interlock)
c. Putar kanan-kiri
d. Star-delta manual
e. Star-delta otomatis
17. Suatu motor dikatakan memenuhi syarat/masih layak dipakai jika tahanan isolasi
antara kumparan dengan body minimal ...
a. 1000 Ohm
b. 1000 Ohm/volt
c. 220.000 Ohm
d. 380.000 Ohm
e. 1000 Mega Ohm
18. Salah satu gangguan pada motor kapasitor sehingga dapat menyebabkan kumparan
stator terbakar adalah ….
a. Kabel power input motor putus
b. Nilai kapasitor lebih tinggi
c. Tegangan input naik
d. Tegangan input kurang sekali
e. Kumparan motor terbakar
19. Di bawah ini alat-alat yang dipakai untuk memperbaiki motor listrik, kecuali….
a. Hammer, tracker, obeng
b. Tracker, bor listrik
c. Gergaji, bor listrik, bor
d. Gergaji, bor listrik, gerinda
e. Obeng, palu , tiang
20. Suatu motor induksi 3 phase, jarak kutub U-S terdekat adalah…
a. 1800 listrik
b. 1800 biasa
c. 1200 biasa
d. 1200 listrik
e. 900 listrik
21. Untuk identifikasi rel pada PHB biasanya dengan cara di cat, berdasarkan PUIL
identifikasi warna rel S/L2 adalah…
a. Merah
b. Hitam
c. Kuning
d. Biru
e. Hijau
22. Gambar berikut ini adalah skema dari …
capasitor rotor
Kumparan
Sumber utama Kumparan
AC bantu
Sakelar
sentrifugal
ESSAY
Perhatikan gambar rangkaian kendali star-delta otomatis berikut!
1. Komponen apa saja yang dibutuhkan untuk membuat rangkaian kontrol star-delta otomatis?
2. Jelaskan fungsi timer?
3. Kontak yang dinotasikan huruf (a) harusnya dipasang kontak beralamat apa?
4. Kontak yang dinotasikan huruf (b) harusnya dipasang kontak beralamat apa?
5. Kontak yang dinotasikan huruf (c) harusnya dipasang kontak beralamat apa?
