Sistem Kontrol Kontaktor : On Off Priority

Dalam dunia kontrol instalasi listrik menggunakan kontaktor banyak cara yang bisa dilakukan,
yaitu hanya dengan memaksimalkan fungsi maupun kegunaan dari sebuah kontaktor. Tujuannya
dapat diaplikasikan seperti untuk keamanan, kepraktisan, dan kemudahan dalam pengoperasian
suatu rangkaian. Lewat tulisan ini akan dijelaskan sedikit tentang prinsip kerja kontaktor dalam
hal segi keamanan. Dimana digunakan dua buah tombol ON dan OFF pada kontrol tersebut.
Sehingga saat keduanya dioperasikan akan menghasilkan sebuah perintah, yaitu:

Kontrol Kontaktor OFF Priority

Dimana perintah OFF prinsipnya melawan perintah ON, sehingga disini kontak daripada OFF
lebih menjadi prioritas. Apabila tombol ON dan OFF dioperasikan secara bersamaan maka
kontaktor tidak akan bekerja. Pada rancangan ini diperlukan sebuah kontak bantu NO yang
dihubungkan paralel terhadap tombol ON.

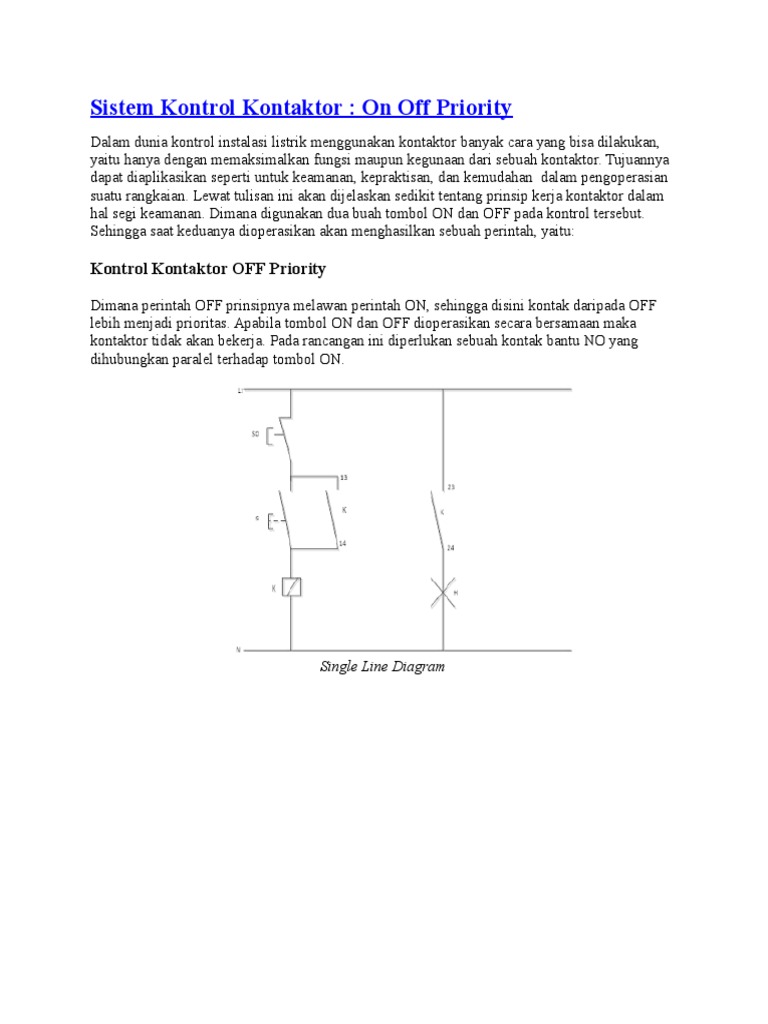

Single Line Diagram

Wiring Diagram

Kontrol Kontaktor ON Priority

Dimana kebalikan dari sebelumnya, yaitu perintah ON yang melawan perintah OFF. Sehingga
pada kontrol ini kontak daripada ON yang menjadi lebih prioritas. Jadi apabila tombol ON dan
OFF sekaligus bersama-sama dioperasikan kontaktor tetap bisa bekerja (sesaat ditekan saja).
Namun tidak dengan penguncian karna kontak bantu NO (holding) dihubung seri terhadap
tombol OFF bukan paralel terhadap tombol ON. Maka apabila kedua tombol tidak ditekan
kondisi kembali seperti semula.

Single Line Diagram

Wiring Diagram

Catatan: Fungsi dari tombol ON dan tombol OFF apabila dioperasikan secara sendirian tetap
masih sama seperti pada pengaturan Self Maintained umumnya.
****
Rangkaian kontrol OFF priority adalah rangkaian yang dimana perintah OFF lebih prioritas
dan melawan perintah ON. Hal ini dikarenakan posisi tombol OFF dihubungkan seri terhadap
sumber, tombol ON dan Kontaktor. Maka, tombol ON tidak akan berfungsi apabila tombol OFF
sedang dioperasikan secara bersamaan.
Rangkaian kontrol ON priority adalah rangkaian dimana perintah ON lebih menjadi prioritas
rangkaian dan fungsinya melawan perintah OFF. Hal ini dikarenakan posisi tombol ON yang
terhubung langsung dari sumber menuju kontaktor sedangkan tombol OFF dalam hubungan
paralel terhadap tombol ON. Sehingga tombol OFF tidak akan berfungsi selama tombol ON
masih dioperasikan secara bersamaan.
Pada praktek dilapangan prinsip daripada OFF priority lebih sering digunakan daripada ON
priority. Contoh aplikasinya adalah untuk melakukan pengamanan terhadap suatu sistem instalasi
yang cakupannya luas. Sehingga apabila terjadi breakdown pada sistem pengaman maka
rangkaian akan tetap dalam keadaan tidak terhubung listrik, sebelum dilakukan perbaikan dan
kontak daripada tombol OFF dinormalkan kembali.
