Erd Mapping: Basis Data

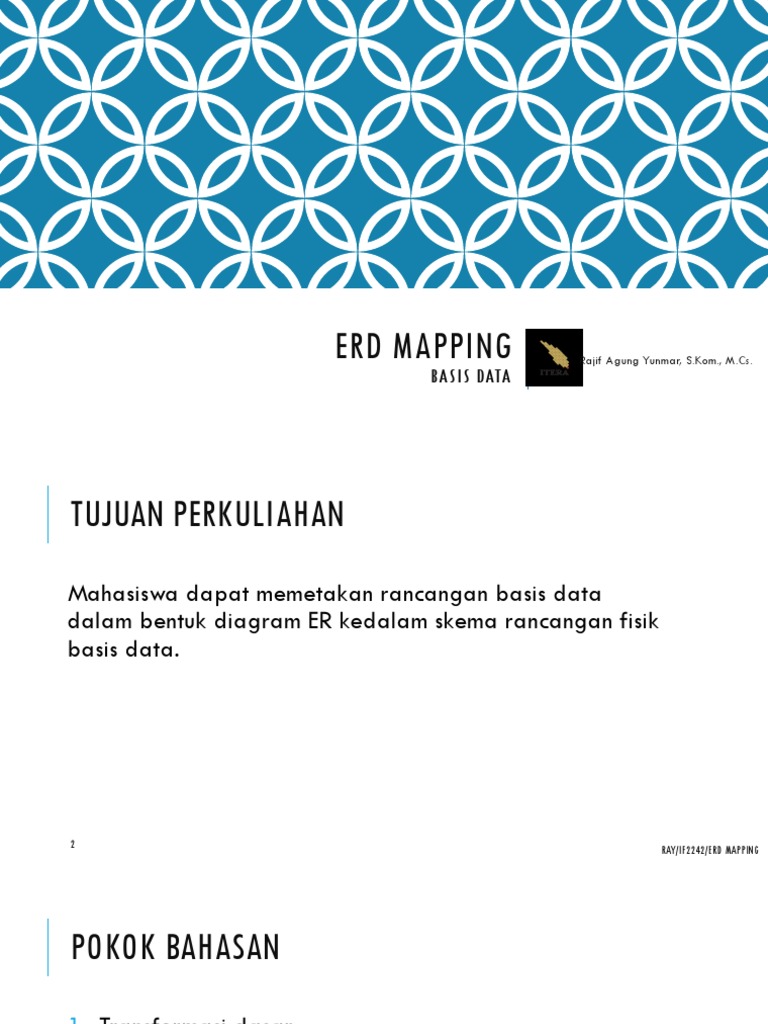

ERD MAPPING Rajif Agung Yunmar, S.Kom., M.Cs.
BASIS DATA
TUJUAN PERKULIAHAN
Mahasiswa dapat memetakan rancangan basis data
dalam bentuk diagram ER kedalam skema rancangan fisik
basis data.
2
RAY/IF2242/ERD MAPPING
POKOK BAHASAN
1. Transformasi dasar
2. Transformasi pada derajat relasi (unary, binary, ternary)
3. Transformasi pada atribut khusus
4. Transformasi agregasi
3
TAHAPAN PERANCANGAN BASIS DATA
Pengumpulan Perancangan
Data Kebutuhan Basis Data Konseptual Database Independent
Diagram ER
Perancangan Perancangan
Database Dependent
Fisik Relasi bersifat logis Logis
4
TAHAPAN PERANCANGAN BASIS DATA
1. Tahap Pengumpulan Data.
Perancang basis data mengumpulkan data dan menganalisa kebutuhan sistem.
Hasil dari tahapan ini adalah rancangan kebutuhan sistem dari suatu organisasi.
2. Tahap Perancangan Konseptual
Skema konseptual menggambarkan deskripsi tentang entitas, relasi, dan constrain
(batasan), hasil dari tahapan ini adalah diagram ER.
3. Tahap Perancangan Logis
Pemetaan ke skema relasi desain fisik basis data. Hasil dari tahapan ini adalah
struktur rancangan fisik basis data.
4. Tahap Perancangan Fisik
Penentuan struktur penyimpanan, index, path, serta pengaturan file-file dalam
basis data. Hasil dari tahapan ini adalah sistem basis data yang utuh dan siap
digunakan.
5
TAHAP PERANCANGAN LOGIS
• Secara umum, sebuah diagram ER ditranformasi kedalam sebuah
basis data fisik.
• Komponen diagram ER berupa entitas dan relasi akan ditransformasi
kedalam tabel-tabel yang merupakan komponen utama pembentuk
basis data.
• Atribut-atribut yang melekat kepada entitas akan ditransformasi
kedalam kolom dari tabel yang sesuai.
6
TAHAP PERANCANGAN LOGIS
• Performa dari sistem (aplikasi) bergantung kepada
struktur rancangan fisik basis data dan algoritma
aplikasi tsb.
• Faktor eksternal: kualitas server, sistem operasi, dan
software DBMS yang digunakan.
7
TRANSFORMASI ERD  STRUKTUR BASIS DATA
• Transformasi dasar
• Transformasi relasi binary
• Transformasi relasi unary
• Transformasi relasi ternary
• Transformasi pada atribut khusus
• Transformasi agregasi
8
TRANSFORMASI DASAR
• Setiap entitas akan ditranformasi kedalam sebuah tabel, atribut
menjadi kolom.
NIM nama alamat tgl_lahir NIM nama alamat tgl_lahir
Mahasiswa Tranformasi
9
TRANSFORMASI DASAR
NIP nama gol pangkat NIP nama gol pangkat
Pegawai Tranformasi
10
TRANSFORMASI DASAR
ISBN judul sinopsis thn_terbit ISBN judul sinopsis thn_terbit
Buku Tranformasi
Kemana kolom penulis?

11
TRANSFORMASI BINARY – RELASI ONE-ONE
• Setiap entitas akan ditranformasi kedalam sebuah tabel.
• Kolom kunci primer pada salah satu entitas dititipkan pada
entitas lainnya.
• Kolom yang dititipkan tersebut menjadi kunci tamu pada entitas
kedua. Berguna sebagai penghubung antar tabel pertama dan
kedua.
12
NIP nama gol pangkat
Dosen
Memimpin Bagaimana transformasi ke dalam tabel fisik

agar terbentuk relasi Dosen dan Prodi
yang baik?
Prodi
kode_prodi nama_prodi
13
Tabel Dosen
Dosen
Memimpin kunci tamu
Tabel Prodi
kode_prodi nama_prodi NIP
Prodi
kode_prodi nama_prodi
14
• Kunci tamu merupakan cara yang dapat dilakukan untuk
mengimplementasikan konsep relasi dalam ERD kedalam teori
transformasi tabel.
relasi KUNCI TAMU

implementasi
15
TRANSFORMASI BINARY – RELASI ONE-MANY
• Kolom kunci primer pada entitas pertama (relasi berjenis One)
dititipkan pada entitas kedua (relasi berjenis Many).
• Kolom yang dititipkan tersebut menjadi kunci tamu pada entitas
kedua. Berguna sebagai penghubung antar tabel pertama dan
kedua.
16
Dosen
Membimbing Bagaimana transformasi ke dalam tabel fisik

agar terbentuk relasi Dosen dan Mahasiswa
yang baik?
Mahasiswa
NIM nama alamat telp

17
Tabel Dosen
Dosen
kunci tamu
Membimbing
Tabel Mahasiswa
NIM nama alamat telp NIP
Mahasiswa
NIM nama alamat telp

18
kd_prodi nama no_izin
Prodi
Anggota
Bagaimana tranformasi tabel-nya?
Mahasiswa
NIM nama
19
TRANSFORMASI BINARY – RELASI MANY-MANY
• Karena kolom tidak bisa saling menitip, maka dibentuk tabel
baru (satu, atau bahkan lebih dalam kasus tertentu) untuk
menghubungkan entitas-entitas yang terkait.
20
Tabel Penulis
kd_penulis nama alamat kd_penulis nama alamat
Penulis
Bagaimana transformasi ke dalam tabel fisik

agar terbentuk relasi Penulis dan Buku
Menulis
yang baik?
Tabel Buku
Buku ISBN judul thn_terbit
ISBN judul thn_terbit

21
Dosen
Mengampu th_akademik
Matakuliah
kode_mk nama_mk SKS

22
TRANSFORMASI UNARY – RELASI ONE-ONE
• Transformasikan entitas ke dalam sebuah tabel.
• Tambahkan kolom kunci tamu yang merujuk kepada kunci primer.
23
Orang Menikahi
24
Tabel Orang
NIK nama id_pasangan
Orang Menikahi
25
TRANSFORMASI UNARY – RELASI ONE-MANY
Pegawai Membawahi
26
TRANSFORMASI UNARY – RELASI ONE-MANY
Tabel Orang
NIP nama id_atasan
Pegawai Membawahi
27
TRANSFORMASI UNARY – RELASI MANY-MANY
• Carilah contoh relasi many-to many pada derajat relasi
unary.
• Tranformasikan dalam bentuk tabel!
28
TRANSFORMASI TERNARY
• Transformasikan setiap entitas yang terlibat ke dalam sebuah
tabel.
• Derajat relasi ternary umumnya menghasilkan sebuah tabel
baru.
• Masing-masing entitas menyumbangkan kunci primer yang
dititipkan ke tabel baru tersebut, sebagai kunci tamu. Gabungan
daripada kunci tamu dapat dijadikan sebagai kunci primer.
29
Pustakawan
Anggota Meminjam Buku
tgl_pinjam tgl_kembali denda
30 Tunjukkan bagaimana tranformasi tabel-nya? RAY/IF2242/ERD MAPPING

Tabel Anggota Tabel Buku
ID_Anggota judul sinopsis ISBN judul sinopsis
Tabel Pustakawan
ID_Pustakawan nama alamat
Tabel Peminjaman
ID Anggota ISBN ID_Pustakawan tgl_pinjam tgl_kembali denda
31
TRANSFORMASI ATRIBUT KHUSUS
• Atribut komposit
• Atribut bernilai banyak
• Atribut turunan
32
TRANSFORMASI ATRIBUT KOMPOSIT
• Jika diperlukan, setiap item penyusun atribut komposit dapat
diturunkan dalam bentuk kolom.
33
TRANSFORMASI ATRIBUT KOMPOSIT
Mahasiswa
NIM nama Jenis_kelamin alamat
nama_depan nama_tengah nama_blkng RT/RW Desa Kec
Tabel Mahasiswa
NIM nama_depan nama_tengah nama_belakang Jenis_kelamin RT_RW Desa Kecamatan .....
34
TRANSFORMASI ATRIBUT BERNILAI BANYAK
• Jika diperlukan, sebuah atribut bernilai banyak dapat
ditransformasi ke dalam tabel baru.
• Kunci primer pada entitas induk akan dititipkan ke tabel baru
tersebut sebagai kunci tamu.
35
TRANSFORMASI ATRIBUT BERNILAI BANYAK
Tabel Mahasiswa
NIM nama alamat
Mahasiswa
Tabel Hobi
NIM nama Jenis_kelamin alamat hobi NIM hobi
36
TRANSFORMASI AGREGASI
• Transformasikan setiap entitas yang terlibat ke dalam sebuah
tabel.
• Pada relasi agregasai, umumnya menghasilkan sebuah tabel
baru.
• Masing-masing entitas menyumbangkan kunci primer yang
dititipkan ke tabel baru tersebut, sebagai kunci tamu. Gabungan
daripada kunci tamu dapat dijadikan sebagai kunci primer.
37
TRANSFORMASI AGREGASI
th_akademik
Dosen Mengampu Matakuliah
Mengambil nilai
Tunjukkan bagaimana tranformasi tabel-nya?

Pada kasus ini, agregasi dapat
membentuk satu tabel baru
Mahasiswa
38
TERIMA KASIH
RAY/IF2242/ERD MAPPING 39
