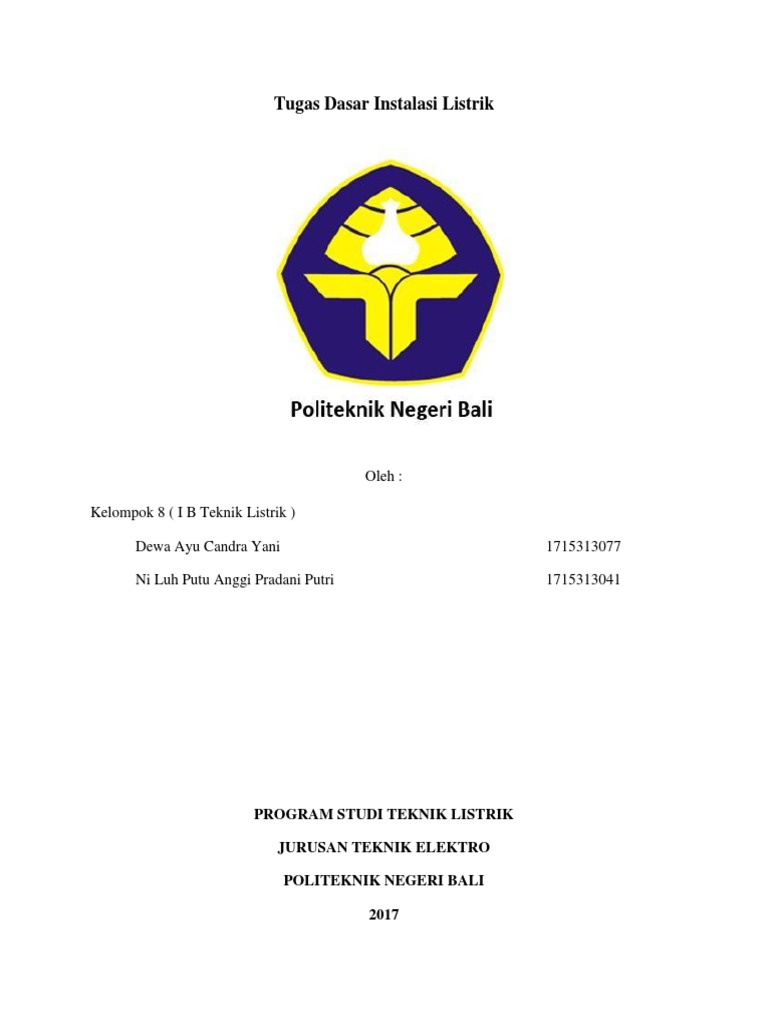

Tugas Dasar Instalasi Listrik

Oleh :

Kelompok 8 ( I B Teknik Listrik )

Dewa Ayu Candra Yani 1715313077

Ni Luh Putu Anggi Pradani Putri 1715313041

PROGRAM STUDI TEKNIK LISTRIK

JURUSAN TEKNIK ELEKTRO

POLITEKNIK NEGERI BALI

2017
 Armatur penerangan ( fitting lampu )

Fitting lampu adalah suatu alat yang digunakan untuk menghubungkan lampu dengan kawat
jaringan agar aman. Fitting bermanfaat sebagai alat listrik yang fungsinya sebagai dudukan
lampu Dengan menggunakan fitting, peralatan listrik yang kita punya seperti lampu akan lebih
aman untuk digunakan.

a. Ada beberapa macam jenis fitting berdasarkan jenis pemakaiannya, yaitu:

1. Fitting Tempel

Fitting tempel biasanya sering disebut fitting plafon. Nama lain dari fitting tempel adalah fitting
duduk, disebut fitting duduk adalah karena setelah dipasang kedudukannya melekat ditempat
semula. Jika ingin memasang fitting jenis ini maka tutupnya harus dibuka terlebih dulu.

2. Fitting Gantung

Fitting gantung adalah peralatan yang berfungsi sebagai pemegang bola lampu dan sebagai
penghantar daya listrik ke lampu. Jenis ini disebut sebagai
fitting gantung karena pemasangannya yang menggantung
di langit- langit. Umumnya jenis fitting ini dipasang
menggantung dengan menggunakan kabel snur sebagai
penahan bola lampu dan kap lampu.
 3. Fitting Kombinasi

Fitting kombinasi adalah jenis fitting yang dilengkapi oleh stop kontak. Fitting ini sering disebut
fitting T dan dapat digunakan untuk dua jaringan. Pada fitting kombinasi ini terdapat dua lubang
yang berfungsi sebagai stop kontak untuk mengambil aliran listrik dengan perantaraan saklar.
Untuk pemasangan fitting kombinasi ini dapat dilakukan dengan memasangnya pada fitting
gantung atau fitting plafon dengan cara memutarnya.

4. Fiting kedap air

Fiting kedap air merupakan fiting yang tahan terhadap resapan/rembesan air. Fiting
jenis ini dipasang di tempat lembab atau tempat yang mungkin bisa terkena air misalnya
fiting untuk di kamar mandi. Konstruksi fiting ini terbuat dari porselin, dimana bagian
kontaknya terbuat dari logam kuningan atau tenbaga dan bagian ulirnya dilengkapi
dengan karet yang berbentuk cincin sebagai penahan air.
b. Berdasarkan konstruksinya

Berdasarkan konstruksinya kita mengenal 2 macam fiting yaitu :

1. Fiting Ulir, cara pemasangan Bola lampu dengan cara memutar, fiting jenis
inibanyak disukai karena lebih kuat.

2. Fiting Bayonet , cara pemasangan bola lampu dengan cara

ditekan/ditusukan seperti memasang bayonet pada senjata panjang.

Bentuk fiting tusuk ini ada dua sbb :

a. fiting tusuk biasa

b. fiting tusuk putar.
