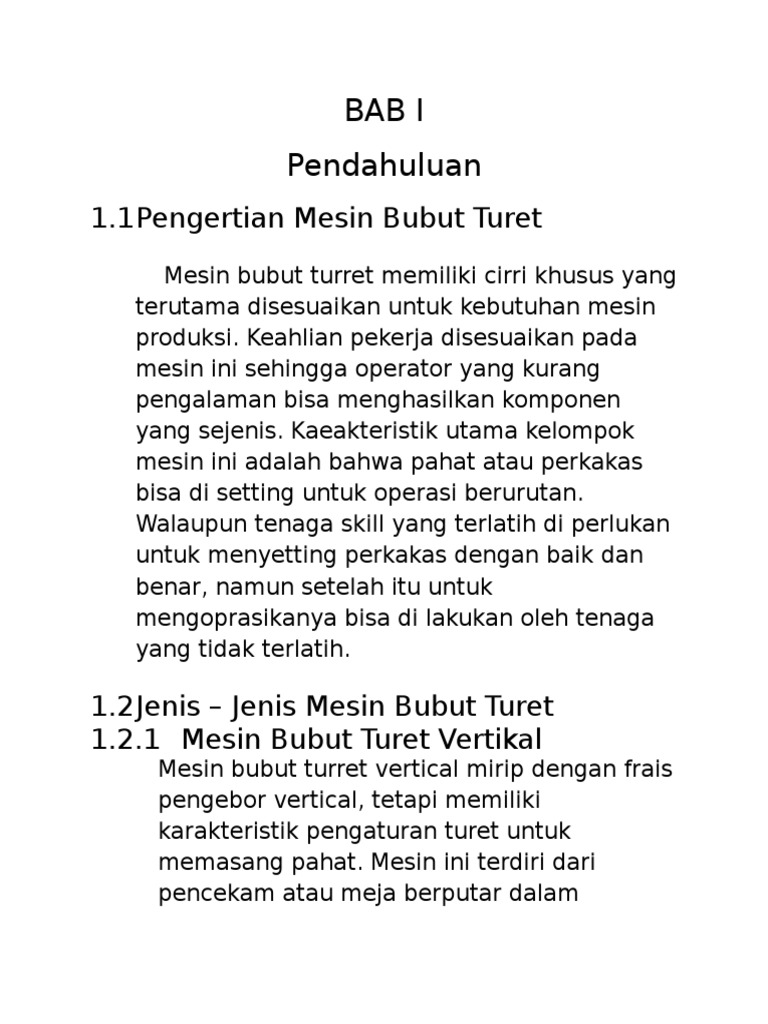

BAB I

Pendahuluan
1.1Pengertian Mesin Bubut Turet
Mesin bubut turret memiliki cirri khusus yang
terutama disesuaikan untuk kebutuhan mesin
produksi. Keahlian pekerja disesuaikan pada
mesin ini sehingga operator yang kurang
pengalaman bisa menghasilkan komponen
yang sejenis. Kaeakteristik utama kelompok
mesin ini adalah bahwa pahat atau perkakas
bisa di setting untuk operasi berurutan.
Walaupun tenaga skill yang terlatih di perlukan
untuk menyetting perkakas dengan baik dan
benar, namun setelah itu untuk
mengoprasikanya bisa di lakukan oleh tenaga
yang tidak terlatih.

1.2Jenis Jenis Mesin Bubut Turet

1.2.1 Mesin Bubut Turet Vertikal
Mesin bubut turret vertical mirip dengan frais
pengebor vertical, tetapi memiliki
karakteristik pengaturan turet untuk
memasang pahat. Mesin ini terdiri dari
pencekam atau meja berputar dalam

kedudukan horizontal, dengan turret di

pasang diatas rel menyilang. Mesin ini
dikembangkan untuk memudahkan
pemuatan, pemegangan dan pemesinan dari
suku cadang berat dan diameter besar.
Mesin bubut turret vertical dilengkapi
dengan tiga kepala pemotong yaitu kepala
turret utama yang berputar, untuk
mengadakan pemotongan bersudut, baik
raqm maupun turret dapat diputar 300 kekiri
atau kekanan dari pusat. Ram menyediakan
stasiun perkakas lain pada mesin yang bisa
dioperasikan terpisah atau bersama sama
dengan yang lainnya.
Mesin bisa dilengkapi dengan pengendali
yang akan menghasilkan operasi otomatik
pada setiap kepala, laju dan arah hantaran
dan perubahan kecepatan spindel.

Gambar Mesin Bubut Vertikal.

1.2.2 Mesin pencekam otomatis spindle

tunggal.
Mesin ini menggunakan dua peluncur
silang dan turret segi lima diatas kepala
untuk memegang pahat. Semuanya
dioperasikan olehnok yang di setting secara
permanen dan tidak harus di gantisetiap
waktu.

1.2.3 Mesin ulir otomatis

Dirancang untuk benda kerja batang

berdiameter kecil. Mesin ini memiliki sebuah
peluncur melintang yang mampu membawa
pahat dan sebuah turret yang terpasang
dalam kedudukan vertical pada peluncur
dengan gerakan longitudinal. Dua nok
cakram yang mengendalikan peluncur
meyilang terletak langsung dibawahnya dan
digerakan oleh poros penggerak depan. Tiga
buah pembawa berbentuk cakram juga
terpasang pada poros penggerak yang sama
dan diatasnya terpasang tungkai untuk
menghubungkan berbagai tugas pelompat
untukmengendalikan operasi.

1.2.4 Mesin Bubut Turet Horisontal

Mesin iini di buat dalam dua desain umum

yaitu ram dan sadel. Mesin bubut turret jenis
ram di sebut demikian karena sesuai dengan
cara turret di pasang. Turet di tempatkan
pada peluncur atau ram yang digerakan
kebelakang dan kemuka pada sebuah sadel
yang diapitkan kepada bangku mesin bubut.
Pengaturan ini menghasilkan gerakan cepat
dari turret dan dianjurkan untuk kerja batang
atau pencekaman tugas ringan. Sadelnya
tidak bergerak selama operasi.
Pada jenis sadel yang digunakan untuk
pekerjaan pencekaman, mempunyai turret
yang di pasang langsung pada sadel.
Karena perkakas pencekaman
menggantung (overhang) dan tidak
mendukung benda kerja, maka perkakas
pencekaman harus sekaku mungkin. Mesin
bubut turret dikontruksi dengan cara yang
sama dengan mesin bubut biasa.

Gambar Mesin Bubut Vertikal.

1.3Perbadaan antara mesin bubut Turet

dengan mesin bubut biasa

Perbedaan utamanya adalah bahwa mesin

bubut turret disesuaikan untuk pekerjaan
produksi yang banyak sedangkan mesin bubut
biasa terutama digunakan untuk
berbagaipekerjaan, untuk membubut ruang
perkakas atau kerja tunggal. Ciri cirri mesin
bubut turret yang membuatnya dipakai untuk
produksi banyak adalah:
1.Perkaks bisa di setting pada turret untuk
pekerjaan berurutan.
2.Setiap stasiun dilengkapi dengan penghenti
atau penggerak hantaransehingga masing
masing pemotongan oleh pahat adalah
samadengan pemotongan sebelumnya.

3.Pemotongan majemuk dapat diambil dari

stasiun yang sama, misalnya pembubutan
atau pemboran lubang sebanyak dua buah
atau lebih.
4.Pemotongan kombinasi dapat dibuat yaitu
pahat pada peluncur menyilang(cross slide)
dapat digunakan bersamaan dengan pahat
pada turret yang sedang memotong.
5.Kekuan pada pemegang benda kerja atau
pahat harus dibuat pada mesin untuk
pekerjaan majemuk atau pemotongan
kombinasi.
6.Mesin bubut turret mungkin di lengkapi
dengan berbagai kelengkapan seperti
pembuatan tirus, pembuaatan ulir dan
pekerjaan duplikasi dan bisa dikontrol
dengan pita/kaset.

1.4Prinsip Pahat Bubut Turet

Dalam proses produksi penting bahwa
pekerjaan dilakukan sesingkat mungkin. Waktu
yang dihabiskan dalam proses produksi adalah
waktu penyettingan, penanganan benda kerja,
penanganan mesin, dan waktu pemotongan
Waktu penyetingan dapat dikurangi dengan
meyiapkan semua pahat yang di perlukan
dalam kondisinya yang baik dan siap dipakai.

Waktu penanganan benda kerja yaitu waktu

yang dipakai dalam memasang atau
melepaskan benda kerja. Hal ini sangat
bergantung pada piranti pemegang benda
kerja. Untuk pekerjaan batang maka waktu ini
dikurangi dengan menggunakan leher stok
batang.
Waktu penanganan mesin adalah waktu yang
diperlukan dalam memasang masing masing
perkakas pada tempatnya. Bisa dikurangi
dengan menempatkan perkakas pada posisi
dan urutan yang benar sehingga memudahkan
penggunaanya atau dengan melakukan
pemotongan kobinasi atau jamak, jiga
memungkinkan.
Waktu potong untuk suatu operasi
dikendalikan oleh penggunaan yang benar atas
perkakas potong, kecepatan dan hantaran.
Pemotongan Kombinasi Menghemat Waktu
Potong
Pemotongan kombinasi menunjukan
penggunaan serentak dari pahat peluncur
dan turret.
1. Stok batang dimajukan terhadap
penghenti stok kombinasi dan gurdi awal
dan diapitkan ke leher. Gurdi awal

dimajukan dan ujung benda kerja

digurdi/senter.
2. Dibuat lubang pada stok dengan
menggurdi sesuai dengan panjang yang
di perlukan.
3. Lubang dibor sesuai dengan diameter
ulir.
4. Lubang yang digurdi diperbesar dengan
peluas lubang.
5. Alur untuk celah ulir dibuat. Untuk
operasi ini digunakan perkakas luncur
gerak cepat.
6. Ulir dibuat dengan sebuah tap yang
dipegang oleh kopling tap dan pemegang
die.

Gambar Prinsip Kerja Pahat.

A. Analisis

BAB II
PENUTUP

Mesin bubut turret merupakan

pengembangan dari mesin bubut yang
awalnya merupakan waktu yang tidak
sebentar jika untuk melakukan suatu
produksi dalam jumlah banyak karena
system mesin bubut yang masih sederhana,
sedangkan mesin bubut turret dapat
mempermudah pada saat produksi dalam
jumlah yang besar karena rancangan mesin
bubut turet khusus sehingga dapat

mempercepat produksi dalam jumlah yang

banyak atau besar.

B.Kesimpulan
Mesin bubut turet memiliki kelebihan
dan kekurangannya maka dari itu kita
harus mengetahui pekerjaan apa yang
akan kita lakukan dan sebaiknya
mempertimbangkan mesin jenis apa
yang akan dipakai dilihat dari jenis
pekerjaan.
