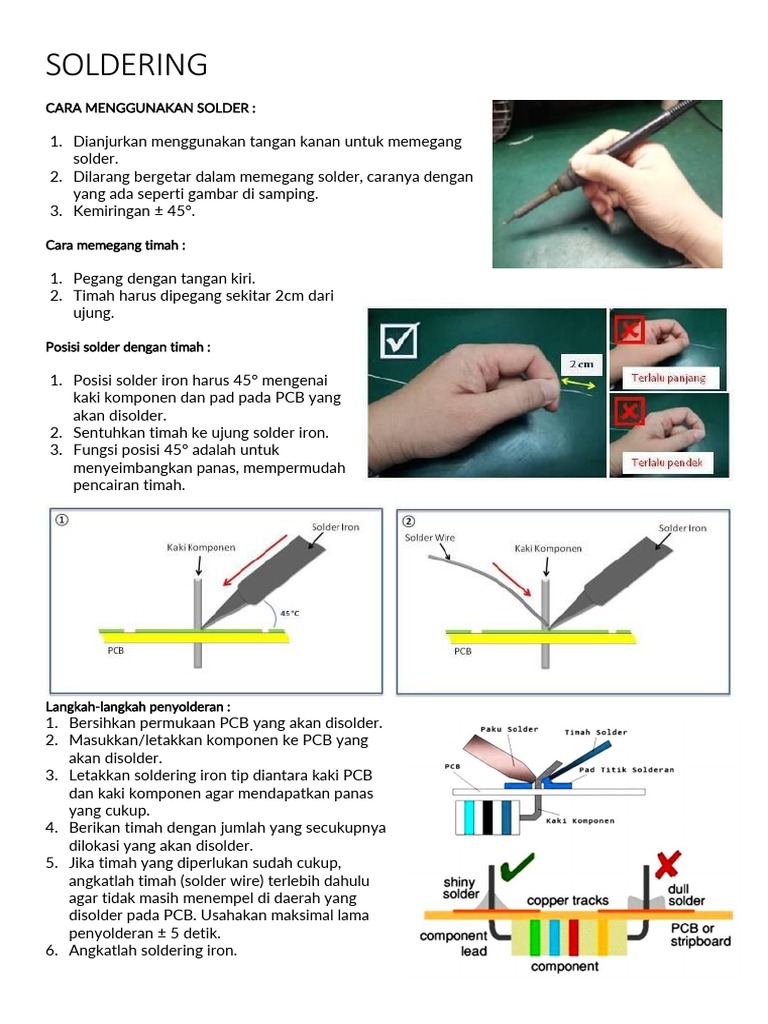

SOLDERING

CARA MENGGUNAKAN SOLDER :

1. Dianjurkan menggunakan tangan kanan untuk memegang

solder.
2. Dilarang bergetar dalam memegang solder, caranya dengan
yang ada seperti gambar di samping.
3. Kemiringan ± 45°.

Cara memegang timah :

1. Pegang dengan tangan kiri.

2. Timah harus dipegang sekitar 2cm dari
ujung.

Posisi solder dengan timah :

1. Posisi solder iron harus 45° mengenai

kaki komponen dan pad pada PCB yang
akan disolder.
2. Sentuhkan timah ke ujung solder iron.
3. Fungsi posisi 45° adalah untuk
menyeimbangkan panas, mempermudah
pencairan timah.

Langkah-langkah penyolderan :
1. Bersihkan permukaan PCB yang akan disolder.
2. Masukkan/letakkan komponen ke PCB yang
akan disolder.
3. Letakkan soldering iron tip diantara kaki PCB
dan kaki komponen agar mendapatkan panas
yang cukup.
4. Berikan timah dengan jumlah yang secukupnya
dilokasi yang akan disolder.
5. Jika timah yang diperlukan sudah cukup,
angkatlah timah (solder wire) terlebih dahulu
agar tidak masih menempel di daerah yang
disolder pada PCB. Usahakan maksimal lama
penyolderan ± 5 detik.
6. Angkatlah soldering iron.
 DESOLDERING
1. Siapkan Attractor (Desoldering
Pump) dan panaskan solder.
Penggunaan Attractor (desoldering
pump) ini bekerja paling baik pada
jenis komponen Through Hole dan
kurang efektif jika digunakan pada
komponen SMD karena dapat
merusak papan sirkuit.
2. Tentukan komponen yang akan dilepas
3. Bersihkan kaki komponen yang akan dilepas menggunakan
alcohol secara perlahan, pastikan hanya bagian yang akan
dilepas.
4. Bersihkan ujung solder menggunakan spons basah untuk
membersihkan sisa sisa timah yang menempel.
5. Tekan Pompa attractor hingga mengunci, tekan pengunci untuk
melepaskan pegas sehingga udara dapat tertarik masuk, hal ini
akan menarik timah panas agar terlepas dari papan rangkaian
dan kaki komponen.
6. Panaskan timah pada kaki komponen yang akan dilepas hingga
meleleh dengan sedikit memberikan tekanan agar
mempercepat proses pelelehan.
7. Ambil timah yang meleleh menggunakan attractor. Tempelkan
ujung attractor pada timah yang meleh pada papan sirkuit
dengan hati-hati kemudian tekan pengunci attractor agar timah
dapat tersedot
8. Buang sisa timah di dalam attractor ke tempat penampungan
sebelum menggunakan kembali untuk melepas komponen yang
lain.
