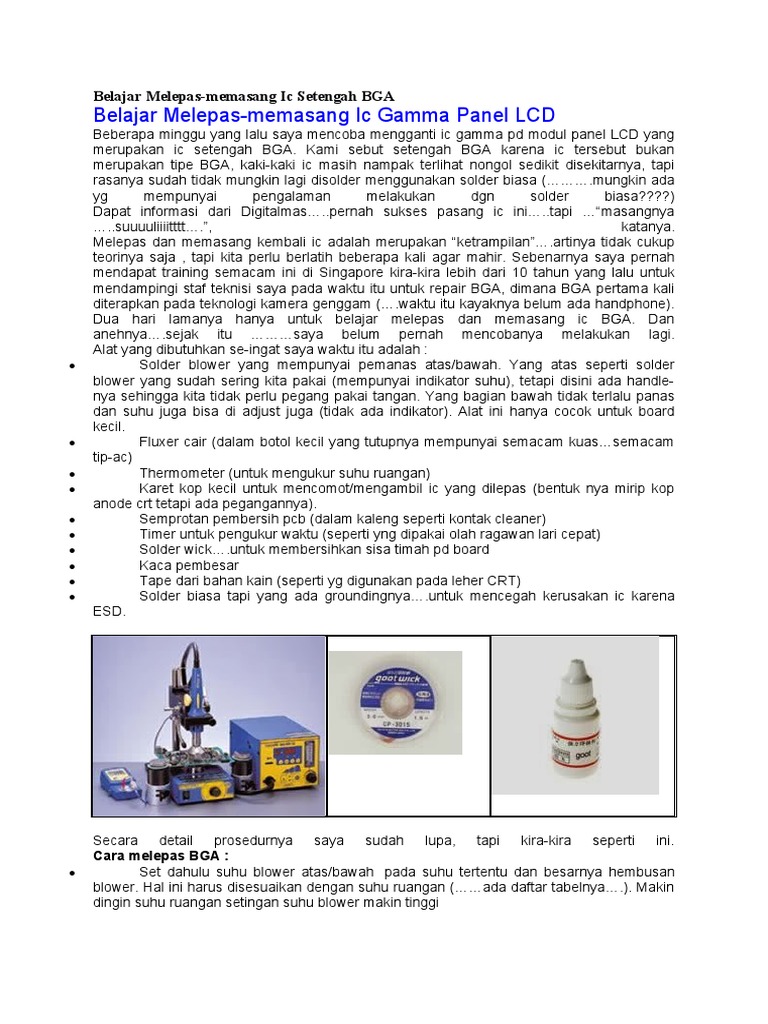

Belajar Melepas-memasang Ic Setengah BGA

Belajar Melepas-memasang Ic Gamma Panel LCD

Beberapa minggu yang lalu saya mencoba mengganti ic gamma pd modul panel LCD yang
merupakan ic setengah BGA. Kami sebut setengah BGA karena ic tersebut bukan
merupakan tipe BGA, kaki-kaki ic masih nampak terlihat nongol sedikit disekitarnya, tapi
rasanya sudah tidak mungkin lagi disolder menggunakan solder biasa (……….mungkin ada
yg mempunyai pengalaman melakukan dgn solder biasa????)
Dapat informasi dari Digitalmas…..pernah sukses pasang ic ini…..tapi …“masangnya
…..suuuuliiiitttt….”, katanya.
Melepas dan memasang kembali ic adalah merupakan “ketrampilan”….artinya tidak cukup
teorinya saja , tapi kita perlu berlatih beberapa kali agar mahir. Sebenarnya saya pernah
mendapat training semacam ini di Singapore kira-kira lebih dari 10 tahun yang lalu untuk
mendampingi staf teknisi saya pada waktu itu untuk repair BGA, dimana BGA pertama kali
diterapkan pada teknologi kamera genggam (….waktu itu kayaknya belum ada handphone).
Dua hari lamanya hanya untuk belajar melepas dan memasang ic BGA. Dan
anehnya….sejak itu ………saya belum pernah mencobanya melakukan lagi.
Alat yang dibutuhkan se-ingat saya waktu itu adalah :
 Solder blower yang mempunyai pemanas atas/bawah. Yang atas seperti solder
blower yang sudah sering kita pakai (mempunyai indikator suhu), tetapi disini ada handle-
nya sehingga kita tidak perlu pegang pakai tangan. Yang bagian bawah tidak terlalu panas
dan suhu juga bisa di adjust juga (tidak ada indikator). Alat ini hanya cocok untuk board
kecil.
 Fluxer cair (dalam botol kecil yang tutupnya mempunyai semacam kuas…semacam
tip-ac)
 Thermometer (untuk mengukur suhu ruangan)
 Karet kop kecil untuk mencomot/mengambil ic yang dilepas (bentuk nya mirip kop
anode crt tetapi ada pegangannya).
 Semprotan pembersih pcb (dalam kaleng seperti kontak cleaner)
 Timer untuk pengukur waktu (seperti yng dipakai olah ragawan lari cepat)
 Solder wick….untuk membersihkan sisa timah pd board
 Kaca pembesar
 Tape dari bahan kain (seperti yg digunakan pada leher CRT)
 Solder biasa tapi yang ada groundingnya….untuk mencegah kerusakan ic karena
ESD.

Secara detail prosedurnya saya sudah lupa, tapi kira-kira seperti ini.
Cara melepas BGA :
 Set dahulu suhu blower atas/bawah  pada suhu tertentu dan besarnya hembusan
blower. Hal ini harus disesuaikan dengan suhu ruangan (……ada daftar tabelnya….). Makin
dingin suhu ruangan setingan suhu blower makin tinggi
 Set dulu timer (men set lamanya waktu berapa detik nantinya blower atas
dipasang……).
 Pasang board yang mau dilepas seperti nampak pada gambar bawah
 Sekitar ic yg akan dilepas komponen-komponen ditutup menggunakan semacam
tape yg terbuat dari bahan kain supaya tidak terbang kena blower
 Lakukan pre-heat dahulu untuk memanaskan board/grounding selama waktu tertentu
menggunakan pemanas bawah.
 Setelah itu baru pasang blower atas yang sebelumnya telah dihidupkan, dan sambil
berbarengan pencet Timer agar mulai menghitung mundur….hingga “nol”
 Setelah timer mengeluarkan bunyi “alarm”….maka artinya ic siap di-comot.
 Singkirkan dgn cepat blower atas dan segera comot ic menggunakan karet kop
 Setelah ic terlepas – bersihkan sisa timah yang nempel pada board menggunakan
fluxer, solder wick dan solder biasa….dan bersihkan dengan pembersih pcb.
Dari semua proses diatas, yang paling sulit adalah saat belajar men-comot ic. Kadang kita
ragu-ragu….men-comot-nya kurang cepat…sehingga ic telah menjadi dingin kembali. Maka
perlu di blower ulang.

Cara memasang BGA

 Prosedure hampir sama saja dengan saat melepas, tetapi kayaknya lebih gampang
 Disini ic yang dipasang harus ic baru (katanya si Jepang……yang ngajar), sebab ic
lama bekas comot-an kaki-kakinya telah rusak. IC baru kaki-kakinya kalau diamati akan
berupa timah menempel yang berbentuk “setengah bola” (…karena itu ic dinamakan BGA
atau Ball Grade Array)
 IC baru dipasang pada main-board - tidak harus tepat sekali. Lokasinya disesuaikan
agar berada didalam  tanda yang berupa garis “kotak-an” atau “pojok-2 kotak”
 Beri fluxer disekitarnya.
 Di pre-heat terlebih dahulu.
 Kemudian pasang blower atas yang sebelumnya telah dihidupkan. …………Setelah
cukup panas – ic akan terlihat otomatis bergeser sendiri, menyesuaikan lokasinya dengan
pas. Hal ini menunjukkan proses pemasangan telah selesai
 Kadang setelah dicoba kamera tetap belum berfungsi……maka perlu dilakukan re-
blower ulang……..dan diberi fluxer lagi
 Terakhir bersihkan sisa fluxer.

Kaki ic BGA yang masih baru (belum pernah dipasang)

Apakah cara diatas saat ini masih valid….saya kurang tahu….sebab saat itu solder masih
menggunakan campuran Sn/Pb……dan sekarang sudah ganti menggunakan Pb Free.
Katanya : Sekarang ini sudah ada cara yang lebih canggih yang katanya menggunakan
“infra-merah”……(……maklumlah karena saya sampai saat ini belum pernah ketemu). Oleh
karena itu kami meng-adopsi cara diatas untuk coba melepas-memasang ic gamma pada
LCD panel yang coba kami perbaiki…….dengan perlatan se-adanya.
Belajar Melepas-memasang Ic MAX9694
Gambar dibawah adalah tampilan ic MAX9694 yang terdapat dalam panel LCd SAMSUNG
yang akan coba saya ganti (lepas/pasang). Komponen demikian dinamakan ic tipe QFN
(quad flat no leads)…..atau ic tanpa kaki. Menggunakan solder biasa (solder pensil) tentu
sangat sulit sekali untuk melepas maupun memasang jenis ic ini. Oleh karena itu akan kami
gunakan teknik BGA .
 Berbeda dengan teori, karena keterbatasan alat yang kami miliki seperti :
 Blower tidak ada fasilitas pemanas bawah untuk pre-heat
 Blower tidak ada indikator suhu..
 Kami belum pernah melakukan lagi sejak mendapat training. Padahal pekerjaan ini
perlu ketrampilan atau latihan yang ber-ulang
Maka kami putuskan untuk melakukan “latihan pemanasan” sebelum mencobanya. Untuk
latihan kami gunakan bekas mesin teve biasa yang sudah menggunakan komponen SMD
seperti transistor atau ic memori.
setelah berulang-ulang latihan, maka kami mendapatkan :
 Berapa seting suhu yang pas. Terlalu panas akan menyebabkan pcb melepuh,
komponen sekitar ikut lepas/rusak. Apalagi yang ingin kami lepas didekatnya ada flatwire.
Kurang panas akan menyebabkan ic sulit (lama) bisa lepas
 Berapa seting angin yang paling pas? Angin yang terlalu besar akan menyebabkan
panasnya menyebar kesekitar.
 Angin yang terlalu besar akan menyebabkan ic yang akan dipasang terbang
 Dalam hitungan keberapa kira-kira ic siap diangkat??
 Untuk menggangkat ic yang akan dilepas, kami gunakan ujung cuter kecil (…….yang
lentur)
 Fluxer kami gunakan “gondorukem” yang telah dilarutkan kedalam thiner
 Untuk pre-heat – blower tidak langsung kami dekatkan ke komponen, tapi kami
sapukan dahulu dari jarak tertentu
 Melepas tidak menggunakan fluxer/preheat – dapat menyebabkan ledakan kecil dan
timah lembut berhamburan. hal ini disebabkan kadang ada udara yang terjebak dalam timah
Beruntung ic yang akan kami ganti disekitarnya tidak ada part lain yang terlalu
dekat….sehingga akhirnya komponen sukses diganti.

Cara Melepas LED SMD Backlight

Berawal dari pengamatan dan penyimakan dari postingan rekan-rekan di Facebook mengenai
melepaskan/remove Led jenis SMD untuk lampu backlight LCD dari board lednya,akhirnya saya
terdorong untuk memposting video tentang cara saya melepaskan led tersebut dengan alat standar
yang di miliki oleh para teknisi TV pada umumnya yaitu solder dan siongka.
                                        Jadi nggak perlu alat yang canggih-canggih seperti blower,hot airgun,atau
yang lainnya.Cukup dengan solder dan siongka sudah bisa di gunakan untuk meremove led
tersebut,sudah sederhana,murah,aman dan hemat lagi hehehehe.....jadi nggak sampai pakai
jumper,board gosong,ataupun memotong boardnya.
Memang sih harus cukup latihan untuk trampil melepas led SMD dengan cepat,saya sendiri memakai
solder 60W dan siongka made in sendiri alias pakai gondorukem cair.
Kalau pakai alat yang sederhana saja bisa sekaligus aman,kenapa harus pakai alat yang canggih yang
belum tentu keamanannya? hehehehe....Terbaik!!
Sukses buat Rekan-rekan Semua!
Cara Memasang IC QFN (Quad Flat No-lead) atau IC Kotak Tanpa Kaki.

Sebagai contoh adalah ic gamma BUF08360

 Setelah board dibersihkan, maka beri lapisan timah yang tipis.

 Pasang ic pada board dan solder salah satu kaki pada bagian pojok. Tidak perlu pas sekali
posisi kaki-kaki yang lainnya. Hal ini untuk menjaga agar ic tidak geser atau terbang nanti
saat diblower . Gunakan mata solder yang kecil dan lancip. Penyolderan lewat samping
dengan dibantu diberi sedikit fluxer.
 Beri fluxer secara merata sekeliling kaki-kaki ic.
 Panaskan menggunakan blower. Tunggu sampai ic terlihat bergerak sendiri “self alignment”.
Artinya secara otomatis ic akan menepatkan sendiri  posisinya.
 Bersihkan pakai thiner.
 Periksa hasil solderan menggunakan kaca pembesar.
 Catatan :
IC kecil demikian kadang setelah kena blower (waktu melepas) tanda atau tipe jadi hilang atau sulit
dibaca. Untuk mencari pin no.1 maka bisa dilihat tanda yang ada disebaliknya bagaian bawah (lihat
gambar)
Posted by adi prasetyo at 11:16 PM
Email ThisBlogThis!Share to TwitterShare to FacebookShare to Pinterest

Trik Melepas Elko Aluminium Smd Aman dan Cepat

Melepas elko aluminium smd (tempel) yang sering dijumpai pada Kontrol-board LCD atau
PLASMA kalau belum berpengalaman kadang makan waktu lama dan beresiko merusak
printed board. Kerusakan printed tentu akan menambah beban pekerjaan tersendiri karena
kadang jalur printednya sangat lembut dan butuh waktu lama untuk menyambungnya
kembali. Apalagi kalau jumlahnya sangat banyak seperti dijumpai pada PLASMA model
lama.
Menurut kami cara teknis yang paling aman dan cepat adalah pengalaman dari SarifTv
(Spesialist LCD Electronics Clinics) :
 Tanpa solder.
 Dengan tang lancip - cukup dipelintir diputar searah jarum jam sampai kaki-kaki elko
patah dan lepas.
 Jangan memaksa menarik elko jika kaki-kaki belum putus.

Tetapi berdasarkan pengalaman kami kadang ada yang membuat putus jalur printed,
disebabkan jalur printed dibawah kaki elko sudah terlanjur korosi berwarna hitam

Cara Memotong Jalur CKV, CKVB, STVP

Salah memperkirakan bagian panel yang rusak, maka jalur CKV, CKVB, STVP yang telah
diputus perlu disambung kembali. Bagi yang belum berpengalaman maka hal ini tentu dapat
merupakan mimpi buruk. Berikut ini adalah pengalaman Be Good dalam memotong jalur,
agar kalau terjadi kesalahan mudah disambung kembali.
Bersihkan area jalur dari lapisan penutup jalur printed (yang berwarna hijau gelap).

Setelah bersih - kerik lapisan diatas jalur yg akan di cut sampai bersih, kalau kurang bersih
nanti timah solder sulit atau tidak mau nempel.
Proses cut atau memotong jalur - cukup ditekan dikit aja ditarik ampe putus jalurnya, jangan
dalam2 nanti susah nyambungnya. Cut cukup satu alur aja -jangan di lebarin hasil cutnya,
sebab kalau parit hasil cut terlalu lebar timahnya nanti sulit nyambung.

Proses penyambungan kembali bila salah cut - cukup dikasih timah saja di antara jalur yg
terpotong.

Pembersihan kalau sudah selesai , bersihkan menggunakan kapas korek kuping yang
dicelup thiner - hasil pasti cling dan rapi

Hanya dengan banyak berlatih, maka akan membuat hasil makin sempurna,
Cara terbaik cara memotong - posisi pisau cutter agak miring, bukan tegak lurus. Dengan
demikian jika mau disambung lagi cukup ditekan saja sampai rata, kemudian tinggal diberi
timah.
Pak Dindik Pristiady memberikan tambahan pengalamannya - sebelum di cut agar jalur di-
foto dulu (atau digambar). Hal ini untuk meng-antipasi jika sampai terjadi jalur rusak dan sulit
dilacak.

Peralatan untuk Cut CKV,CKVB

Sebelum melakukan cut jalur CKV, CKVB, maka dibutuhkan persiapan peralatan terlebih dahulu.
Kaca pembesar
 Kaca pembesar besar dengan factor minimal 3 x untuk proses pengerjaan. Ini penting
terutama bagi mereka yang penglihatannya sudah berkurang
 Kaca pembesar kecil dengan factor minimal 25x. Untuk memeriksa hasil cut jalur atau
penyambungan kembali  jalur jika cut gagal.
 Probe Avometer dengan ujung yang lancip.
 Bisa buat sendiri dengan menyambung ujung probe dengan potongan jarum pentul, kemudian
diikat dengan benang.
 Untuk mencari sambungan-sambungan CKV, CKVB.
 Untuk memudahkan memeriksa apakah hasil cut sudah benar2 putus. Atau untuk memeriksa
apakah  jalur telah tersambung kembali jika hasil cut gagal.

Pisau cuter
Untuk mengerik jalur yang akan di cut agar jalur tembaga kelihatan. Ini akan memudahkan
penyambungan kembali jalur jika cut gagal.

Pisau bedah
Untuk memotong jalur agar irisan tipis. Ini akan memudahkan penyambungan kembali jalur
jika cut gagal.

Mata solder yang kecil dan lancip.

Untuk menyambung kembali jalur cut jika cut gagal

Fluxer.
Untuk memudahkan penyambungan kembali jalur perlu diolesi fluxer.
Cara Menyambung Jalur COF Panel LCD yang Putus Korosi
Problem:
Panel LCD yang lokasi T-con ada dibawah, kadang dijumpai korosi sehingga beberapa jalur putus.
Jalur printed tembaga yang putus kadang "mepet" pada plastik COF sehingga kita akan kesulitan
untuk menyambung pada jalur printed tembaga pada bagian dalam COF

Apakah plastik COF perlu di-"kerik" untuk menyambung pada jalur printednya ?.........
Tentu saja sangat sulit !.......Plastik COF ini cukup keras dan tahan panas !!!

Solusi:
Kami ada pengalaman sebagai berikut.

Misalnya contoh gambar.1 dibawah ini. Ada salah satu jalur yang putus.

gambar.1

Maka langkah pertama adalah membuat irisan seperti ditunjukkan dengan garis putus-putus pada kiri-
kanan plastik COF pada jalur yang putus (lihat gambar.2 dibawah).
gambar.2

Dengan demikian plastik COF pada jalur yang putus akan dapat "dikelupas", dibuka  seperti gambar.3
dibawah. Awas hati-hati jangan sampai plastik COF yang dikelupas putus, biarkan ujung lainnya tetap
nempel dan nyambung.

gambar.3

Maka kita akan memperoleh 2 macam jalur printed, yaitu : (1) Jalur printed tembaga yang menempel
pada pcb T.con, dan (2) Jalur printed tembaga yang menempel pada plastik COF yang telah dikelupas.
Olesi kedua jalur printed ini dengan fluxer dan kemudian beri lapisan timah (...istilahnya di vertin)
Kedua jalur inilah yang nanti dapat dipakai sebagai titik sambungan kabel jumper. Bisa pilih mana
yang enak dan gampang nyambungnya.
 gambar.4

Bila ada 2 buah jalur putus letaknya berdampingan. Maka untuk mencegah terjadinya short
saat penyambungan, serta memudahkan proses penyambungan, maka salah satu gunakan jalur
printed yang nempel di pcb T.con dan yang sebelah lainnya gunakan jalur printed yang nempel
pada COF.

Untuk membuat irisan plastk COF seperti gambar.2 kami gunakan pisau bedah karena cukup
tajam dan irisan bisa tipis.

Melumpuhkan Sistem Protek Backlight-Inverter

Gejala backlight-inverter mati protek

Karena setiap LCD memunyai cara kerja yang sedikit berbeda, maka gejala backlight-inverter mati karena
protek dapat ditunjukkan sebagai berikut :
 Layar nyala sebentar terus gelap, led indikator tetap nyala hijau dan suara tetap ada.
 Layar nyala sebentar terus pesawat mati, dan led indikator berubah merah kedip2.
 Lampu backlight kedip-kedip (….kaya disco gitu lho)

Penyebab CCFL Inverter mati protek ada beberapa macam, antara lain adalah :
 Salah satu tranfo HV (high voltage) ada yang rusak. Secara visual kadang tranfo yang rusak terlihat
gosong kawat emailnya. Tranfo yang rusak kalau dicek resistansi pada kumparan sekundernya (bagian tegangan
tinggi) biasanya berbeda nilainya dengan tranfo lainnya yang masih bagus (dapat tambah besar atau sebaliknya
dapat pula tambah kecil)
 Salah satu lampu CCFL tidak nyala karena rusak atau los kontak
 Salah satu kapasitor tegangan tinggi rusak
 Ada solderan pada bagian tegangan tinggi HV yang los kontak
 Kerusakan pada bagian sirkit protek pada board inverter

Apakah sirkit protek dapat dilumpuhkan?

Pada saat backlight nyala pertama kali, tegangan backlight belum stabil. Dan hal ini dapat memicu sirkit
protek aktip bekerja. Maka pada umumnya sirkit protek ditunda dulu beberapa detik kerjanya pada saat
pertama kali inverter dihidupkan.
Dibawah ini adalah contoh pin-out sebuah ic driver inverter CCFL OZ9983

Lamanya penundaan sistim protek ditentukan oleh besarnya nilai kapasitor pada pin-3 TIMER. Makin besar nilai
 kapasitor maka makin lama penundaan kerja sistim protek. Jika pin ini langsung dishort ke ground…..maka
sistim protek akan tidak bekerja sama sekali.
Awas : Mematikan sirkit protek mungkin dapat berakibat Power FET inverter rusak jika ternyata tranfo HV
rusak (short)
Beberapa contoh lainnya pin protek IC Driver Inverter yang perlu dishortkan ke ground (catatan ini kami
peroleh dari blognya orang luar sono….jadi bukan pengalaman sendiri) :
 TL5001 pin-5
 TL1451 pin-15
 TL5451 pin-15
 BA9741 pin-15
 BA9743 pin-15
 MB3775 pin-15
 AT1741 pin-15
 AT1380 pin-2
 KA7500 pin-1 dan 16
 TL494 pin-1 dan 16
 FA3629 pin-15 dan 16
 FA3630 pin-7 and 10
 OZ960 OZ962 pin-2
 OZ965 pin-4
 OZ9RR pin-8
 AAT1100 pin-8
 AAT1107 pin-15
Kapasitor pada pin ini diopen (dilepas)
 BIT3101 pin-2 dan 15
 BIT3102 pin-5
 BIT3105 pin-4
 BIT3106 pin-4 dan 27
 BIT3107 pin-4
 BIT3193 pin-15
Untuk mencari kaki pin-protek tipe lain, maka datasheet ic driver dapat dicari lewat “datasheet4u.net”

Trik Merepair Kontrol-board LCD

Keberuntungan seperti hal ini sudah beberapa kali kami jumpai. Kalau orang lain mungkin
harus ganti – board, maka dengan ketelatenan dan kesabaran melacak kerusakan…..dan
dengan biaya hanya beberapa puluh rupiah saja, maka kontrol board bisa hidup normal
kembali.
Setiap kali ketemu Kontrol-board LCD yang rusak (…..istilah lain yang kadang digunakan
mother board, digital board), maka hal pertama kami lakukan adalah cek tegangan pada
kaki X-tal ic besar. Jika tidak ada tegangan sama sekali………lha hal sepert ini bisa
membawa keberuntungan……….ada harapan board bisa direpair…….karena penyebab
kemungkinan besar hanya ada salah satu ic regulator yang rusak (droping voltage atau
penurun tegangan).

Trik untuk melacak kerusakan seperti ini yang kami lakukan adalah :
1. Kalau ada skematik diagram – maka kami cari dan pelototi dahulu macam-macam
regulator yang ada. Kami catat nomor partnya, no berapa pin-Input, no berapa pin-
output, dan berapa tegangan-2 keluarannya.
2. Kalau tidak ada skematik diagram – kami catat nomor part ic-ic yang kami perkirakan
merupakan regulator dan kemudian kami cari data-datanya lewat “datasheet4u.net”.
Sama seperti yang diatas kemudian kami catat, pin-input, pin-output dan tegangan-
tegangan keluarannya.

Alur tegangan stand-by :

 Kontrol-board umumnya mendapat tegangan untuk stand-by 5~6v dari board Power-
suply
 Kemudian pada Kontrol-board tegangan ini dilewatkan pada regulator 5v
 IC besar Kontrol-board umumnya mendapat tegangan 3.3v, 2.5v, 1,8v atau 1.2v
yang diperoleh dari tegangan 5v melewati macam-macam regulator.
 Jika beruntung – maka kalau tegangan-tegangan untuk ic besar sudah ada semua,
maka proses kerja selanjutnya kira-kira adalah seperti ini :
 Kaki X-tal cek ada tegangan.
 Lampu st-by akan menyala merah.
 Jika di-power-on lampu indikator akan berubah menjadi hijau dan kedip-kedip
 Setelah indikator berhenti berkedip – pin Power-on pada konektor board power suply
ada tegangan.
 Terus tegangan-tegangan lain dari power suply keluar (misal tegangan 12v, 20v)
 Pin BL-on pada konektor board power suply ada tegangan – dan lampu back light
menyala.
 Kalau tidak ada masalah lain – gambar dan siaran segera akan keluar

Kesulitan utama dalam merepair LCD adalah mencari part pengganti. Dalam hal ini kalau
part ori tidak dapat diperoleh maka yang kami lakukan adalah :
 Subsitusi menggunakan regulator yang biasa pada teve tabung seperti 7805
misalnya (…….Ya terpaksa dipasang ngandul-2 kayak Tarsan)
 Untuk mendapatkan tegangan 3.3v dari tegangan 5v – maka dapat digunakan diode
silikon seperti IN4007 yang diseri 2 buah untuk menurunkan dari 5v menjadi sekitar 3.3v
( dalam hal ini tegangan memang tidak bisa pas). Sebagai patokan : satu buah diode silikon
dapat digunakan untuk menurunkan tegangan sekitar 0.6 ~ 0,7v

Penting Memiliki DC Power Supply

Dengan makin banyaknya repair LCD sekarang ini, maka memiliki DC Adjustable Power-
suply sepertinya merupakan keharusan. Terutama saat merepair mother-board
Spesifikasi yang dibutuhkan.
 Tegangan output dapat diajust antara 0 hingga 30v.
 Batas arus maksimal dapat diajust antara 0 hingga 3A (atau 5A lebih bagus).

Manfaat dalam repair LCD.

1. Untuk alat suntik sementara
Seumpama ada salah satu regulator yang kita curigai rusak. Maka sebagai gantinya
regulator tersebut….outputnya sementara dapat kita “suntik” menggunakan power supply ini
dahulu. Untuk keperluan ini kecuali tegangan harus sesuai, maka besarnya arus dapat
dibatasi dengan cara menyetel pada DC power supply. Pembatas arus ini penting untuk
menghindari jika ada yang short atau setengah short, dimana tegangan power-suply
otomatis akan drops, sehingga tidak merusak power sup-ply atau komponen lain pada LCD
board
 2. Untuk mengetahui arus yang dibutuhkan dalam membuat sendiri sebuah regulator.
Kadang kita kesulitan dalam mendapatkan part regulator pengganti. Hal ini dapat
dimodifikasi dengan cara membuat sendiri regulator tersebut. Dengan DC Power supply ini
kita dapat mengetahui kebutuhan akan “arus” (berapa ampere) yang harus kita buat.

3. Untuk mencari komponen yang menyebabkan short atau drops.

Kadang output suatu regulator drops yang disebabkan karena ada komponen yang short
atau setengah short. Mencari komponen yang short dengan cara mencoba melepas satu-
demi satu komponen atau memutus jalur adalah tidak mungkin (sangat sulit sekali).
Caranya :
 DC Power supply diajust pada arus 3 atau 5A dan tegangan sesuai tegangan output
regulator yang masalah.
 Tegangan kemudian dipasang pada jalur yang drops, dengan cara di-tutul-tutul-kan
sebentar-sebentar menggunakan tangan kanan. Jangan disambung terus menerus!
 Kemudian tangan kiri dipakai untuk meraba-raba komponen-komponen yang
dicurigai rusak. Biasanya komponen yang rusak akan panas berlebihan.

Memahami Arti Label pada Panel PDP LG

(2) Bar Code (10) UL Approval Mark

(3) Manufacture No. (11) UL Approval No.
(4) Adjusting Voltage DC, Va, Vs (12) Model Name
(5) Adjusting Voltage (Set Up / -Vy / (13) Max. Watt (Full White)
Vsc / Ve / Vzb)
(6) Trade name of LG Electronics (14) Max. Volts
(7) Manufactured date (Year & Month) (15) Max. Amps
(8) Warning

DC VOLTAGE ADJUSTMENTS (ajust dg dc voltmeter)

1) SMPS PWB: Vs Va (Always do SMPS first)
2) Y-SUS PWB: Adjust -Vy, Vsc
3) Z-SUS PWB: Adjust Vzb

WAVEFORM ADJUSTMENTS (ajust dengan osiloskop)

1) Y-SUS PWB: Ramp Up, Ramp Down
contoh :
 The Waveform adjustment is only necessary (ajust dg osiloskop hanya perlu jika)
 When the Y-SUS PWB is replaced (…..ganti modul Y sus)
 When a “Mal-Discharge” problem is encountered (……terjadi mal-discharge atau mis-discharge)
 When an abnormal picture issues is encountered (…….gambar tidak normal)
bahan : training manual PDP LG
Cara Memastikan Kerusakan IC Gamma

Jika kita meragukan apakah problem disebabkan kerusakan ic gamma, maka dapat dilakukan cara
sebagai berikut:

 Cari datasheet ic gamma yang digunakan. Catat nomor pin-output ic gamma tersebut.
Misalnya ic gamma tipe AS-15F, pin-outputnya adalah Ao, Bo, Co, Do,………….Mo, No
  Atau kalau beruntung pada pcb modul T-con mungkin dijumpai test point-test point tegangan
output ic gamma. Misalnya GMA1, GMA2, GMA3, GMA4, ……………..GMA12, GMA13,
GMA14.

 Kemudian catat dan ukur tegangan-tegangan output ic gamma tersebut satu demi satu secara
berurutan.

Kalau hasil pengukuran tegangan-tegangan berubah naik secara berurutan, maka

mmenunjukkan ic gamma bagus.
Misalnya tercatat 0.25v, 0.75v, 1.25v, 1.77v, 2.1v, 2.5,v……….5.6v, 6.7v………8.0v, 9.0v,
12v
Dari contoh pengukuran tegangan menunjukkan bahwa semua tegangan berubah naik.

Kalau hasil pengukuran tegangan-tegangan berubah  kadang ada yang  loncat naik-turun,
maka ini menunjukkan bahwa ic gamma rusak.
Misalnya tercatat 2.0v, 1.5v, 2.5v, 3.1v, 5.4v, 6.7v……….7.1v, 6.4v, 8.8v……..7.6v, 12v,
11v.
Disini terlihat kadang ada tegangan yang berubah turun.
Cara Menyambung Jalur Tcon yang Putus Akibat Korosi

Sering terjadi, Tcon strip yang lokasinya ada dibagian bawah panel mengalami korosi. Kemungkinan
panel sering dibersihkan pakai air, sehingga ada yang merembes kebawah.
Setelah dibersihkan, terlihat banyak jalur yang putus.

Kelupas sedikit film untuk penyambungan dan  kerik bagian pcb, kemudian olesi semuanya dengan
fluxer dan kemudian di "vertin" atau diberi lapisan timah.

Siapkan kabel serabut buat penyambungan, kemudian juga di vertin terlebih dahulu. Nanti tinggal
tekan kabel serabut tersebut dengan ujung solder buat penyambungan dan potong sisa kabel dengan
pisau bedah yang tajam dengan cara ditekan saja pula
Terachir cek dengan ohm meter, untuk memastikan semua jalur tidak ada yang short dengan
tetangganya.
Lihat gambar diatas, jalur2 yang sebelah kanan tidak perlu disambung. Sebab jalur2 tersebut
merupakan jalur CKV, CKVB yang biasanya di "cut" jika problem gambar double vertikal (tapi kalau
mau disambung juga lebih baik). Jadi dianggap seakan-akan panel lagi problem gambar double.
Semua proses dilakukan dengan bantuan dan bahan seperti :

 Kaca pembesar minimal 3x pembesaran

 Lampu atau penerangan yang cukup (saya pakai 20W), yang bisa diatur-atur posisinya agar
bisa mendapatkan penyinaran yang nyaman.
 Ujung solder yang lancip dan bersih.
 Timah (tenol) dengan diameter 0.3mm
 Fluxer kualitas bagus,
 Pisau bedah yang tajam untuk potong film agar dapat dikelupas.
 Pisau cuter untuk kerik.
 Kain kaos dari katun yang dibasahi untuk membersihkan ujung solder agar selalu bersih.
 Cotton bud dan thiner untuk bersihkan sisa fluxer

Cari waktu yang tenang dan tidak "kemrungsung" saat melakukan, jika tidak mungkin tangan akan
sedikit gemetaran sehingga menyulitkan. Usahakan telapak tangan yang pegang solder  ada tumpuan
saat penyambungan.

Alat Bantu untuk Melepas Komponen SMD

Melepas komponen SMD yang kecil-kecil seperti C, R, L pada board LCD akan lebih mudah jika kita
memiliki set alat-alat seperti gambar dibawah.
Lihat ujung-ujungnya. Dibuat lekukan dengan macam-macam ukuran sesuai dengan besar kecilnya
komponen.
Solder ujung-ujung komponen, japit dengan alat ini sambil diputar.
Alat semacam ini bisa dibuat sendiri.

Cara Mengganti Polarizer yang Rusak pada Panel

langkah pertama yaitu cara menghilangkan bekas polarizer yang rusak
-dengan cara memaKai cuter di kerop lapisan polzarisernyaa sampai bersih
-pakai tiner agar mudah menghilankan sisa-sia lem yang menempel pada panel
-jangan lupa waktu pengerjaan pakai minyak kayu putih atau autan untuk menghilangakn bau yang
menyengat
 karena baunya bikin pusing....kayak bau ketiaknya orang sekampung...bercanda doang mas broo (y)

langkah kedua cara kita mendapatkan polarizer yaitu

-siapkan panel sesuai ukuran yang mau kita ganti

-caranya ambil pisau/cuter untuk membelah panel kaca depan dan belakang,cara seperti di gamabr
-kerop bekas liquid cristal display sampai bersih,dengan mengunakan cuter(pakai cuter baru ya mas
broo jangan bekas)
-jika sudah terlepas makan akan terbagi menjadi 2 sel depan dan belakang,nah dari situlah kita ambil
sel-
yang paling depan untuk mengganti polarizer yang rusak pada panel.
-tahap selanjut tempel sel depan yang berhasil kita belah tadi,di panel yang rusak polarizernya dengan
cara menjepit pakai frame panel

nb:saat menghilangkan atau memasang sel panel ke polarizer yang telah di bersihakn harap dalam
pengerjaan selalu berhati hati jika sudah selamat mencoba..semoga bermaanfaat
Cara Setting TV LCD / Plasma / LED
Sekarang ini banyak jenis televisi yang sudah di produksi, seperti TV LCD, TV Plasma atau TV LED.
Dengan banyaknya jenis tv ini mungkin akan membuat konsumen sedikit kebingungan bagaiamana
cara pengaturan dasarnya seperti mencari siaran, meletakkan atau penyambungan antena. Berikut
beberapa Tips dan Setting Dasar TV LCD / Plasma / LED :

Memasang Dudukan
1. Sebelum memasang dudukan siapkan bentangan kain pada bidang datar / meja untuk
meletakkan televisi diatasnya, hal ini bertujuan untuk menghindari kerusakan pada screen dan
frame.
2. Periksa sekrup yang disediakan bersama TV, biasanya ada 4 – 8 sekrup tergantung merk dan
type TV.
3. Pasang leher dudukan pada dasar dudukan dibawah televisi, hal ini berlaku untuk TV yang
dudukan langsung menyatu dengan leher dudukan. Apabila leher dudukan terpisah bisa
disambungkan terlebih dahulu untuk kemudian dipasangkan ke TV.
4. Masukkan dan kencangkan sekrup didalam lubang yang ada pada bagian bawah dudukan.

Sambungan Antenna
 Untuk mendapatkan gambar dari siaran TV yang lebih terang sebaiknya menggunakan
antenna luar ruang ( apabila tidak menggunakan TV Kabel )
 Apabila Antenna luar anda menggunakan kabel coaxial 75 Ohm dengan konektor DIN45325
standar ( IEC 169-2 ) bisa langsung dimasukkan ke dalam jack antenna di bagian belakang
TV.
 Jika antenna luar anda menggunakan kabel twin – lead 300 Ohm, hubungkan kabel twin –
lead tersebut ke converter impedansi 75 Ohm ( tdk disertakan ) dan bisa dimasukkan ke jack
antenna di bagian belakang TV.

Pencarian Channel Otomatis

 Tekan MENU dan layar MENU ditampilkan
  Tekan â—„ / â–º untuk memilih “ Pengaturan “
 Tekan â–² / â–¼ untuk memilih “ Pengaturan Program “ dan ENTER
 Tekan â–² / â–¼ untuk memilih “ Pencarian Otomatis “ dan ENTER
 Tekan â—„ / â–º untuk memilih “ YA “ lalu tekan ENTER
 Tekan â–² / â–¼ untuk memilih system suara dan ENTER
 Anda tidak perlu melakukan apapun selama pencarian otomatis dan tekan ENTER untuk
keluar.

Pencarian Channel Manual

 Tekan MENU dan layar MENU ditampilkan
 Tekan â—„ / â–º untuk memilih “ Pengaturan “
 Tekan â–² / â–¼ untuk memilih “ Pengaturan Program “ dan ENTER
 Tekan â–² / â–¼ untuk memilih “ Penyesuaian Manual “ dan ENTER
 Tekan â—„ / â–º untuk memilih “ YA “ lalu tekan ENTER
 Tekan â–² / â–¼  â—„ / â–º untuk memilih saluran diinginkan lalu tekan ENTER, saluran
yang diinginkan akan tampil dilayar.

Mengurutkan Posisi Channel

 Tekan MENU dan layar MENU ditampilkan
 Tekan â—„ / â–º untuk memilih “ Pengaturan “
 Tekan â–² / â–¼ untuk memilih “ Pengaturan Program “ dan ENTER
 Tekan â–² / â–¼ untuk memilih “ Urutkan “ dan ENTER
 Tekan â—„ / â–º untuk memilih “ YA “ lalu tekan ENTER
 Tekan â–² / â–¼  â—„ / â–º untuk memilih saluran yang ingin dipindahkan lalu tekan ENTER
 Pindahkan channel ke posisi yang diinginkan dangan menekan â–² / â–¼  â—„ / â–º lalu tekan
ENTER

Menghapus Channel
 Tekan MENU dan layar MENU ditampilkan
 Tekan â—„ / â–º untuk memilih “ Pengaturan “
 Tekan â–² / â–¼ untuk memilih “ Pengaturan Program “ dan ENTER
 Tekan â–² / â–¼ untuk memilih “ Hapus Program “ dan ENTER
 Tekan â—„ / â–º untuk memilih ” YA “ dan tekan ENTER
 Tekan â–² / â–¼  â—„ / â–º untuk memilih saluran yang ingin dihapus lalu tekan ENTER
 Tekan ENTER untuk menghapus saluran yang dipilih

Menghubungkan Peralatan Eksternal

1. Menghubungkan VCR, Game Console, atau Camcorder
- Menggunakan koneksi AV  White ( Y ): Video Input, Yellow ( Pb ) + Red ( Pr ) : Audio Input,
masukkan jack output ( Video + Audio ) ke peralatan lain untuk dihubungkan ke jack input ( Video +
Audio ) di TV.
- Menggunakan kabel S Video , bisa langsung dihubungkan ke jack S – Video peralatan ke jack S –
Video TV
- Lalu pilih Menu tekan Opsi dan Pilih Input, kemudian pilih Input Video ( sesuai dengan yang
dimasukkan di jack belakang TV )

2. Menghubungkan DVD Player / Home Theatre in Box

- Menggunakan kabel bersertifikasi HDMI bersertifikat, masukkan ke port HDMI output Player untuk
dihubungkan dengan port HDMI input di TV.
- Menggunakan koneksi AV  White ( Y ): Video Input, Yellow ( Pb ) + Red ( Pr ) : Audio Input,
masukkan jack output ( Audio + Video ) ke peralatan lain untuk dihubungkan ke jack input ( Audio +
Video ) di TV.
- Lalu pilih Menu tekan Opsi dan Pilih Input, kemudian pilih Input Video ( sesuai dengan yang
dimasukkan di jack belakang TV )
3. Menghubungkan PC
-  Untuk menghubungkan ke PC gunakan kabel RGB, masukkan port RGB ke output PC dan
dihubungkan ke RGB input di TV.
- Menggunakan kabel bersertifikasi HDMI bersertifikat, masukkan ke port HDMI output  untuk
dihubungkan dengan port HDMI input di TV.
- Lalu pilih Menu tekan Opsi dan Pilih Input, kemudian pilih Input… ( RGB

Semoga bermanfaat.

Mengganti Power Suply Lcd dengan Power Supply Tipe Lain

Banyak Tipe Lcd Tv Yang Power Suplynya Renta akan kerusakan,Terkadang kita dalam perbaikan
susah untuk mendapatkan sperpartnya,disni saya akan menulis sesuai dengan pengalaman saya
tentang hal power suply lcd.
Kebanyakan pada umumnya lcd menggunakan power suply sistem stanby,dengan tegangan 3,5 volt,5
volt ada juga yang menggunakan 12 volt"tapi jarang".
dengan menggunakan power on tegangan ada juga yg menggunakan ground.
langkah pertama soal stanby,berapa tegangan yg di butuhkan mainboard suatu lcd harus benar2
pas,jika berlebih pastinya akan merusak regulator mainboard bahkan ic.begitu juga jika tegangan
suply kurang tentunya tidak bisa.
contoh stanby mainboard menggunakan tegangan 3,5 volt ,sedang power suply yg kita buat merubah
bertegangan 5 volt,beberapa saat mungkin mainboard bekerja tapi tak sampai 1 menit ic pasti KO.
jadi harap benar2 pas.
kabel stanby ok langkah selanjutnya lihat bagian power on,ada mainboard yg mnggunakan sistem
tegangan ada juga yg menggunakan sistem ground,jika sistem power on mainboard dengan power
suply berbeda tinggal kita rubah transistor switnya,dari PNP Ke NPN begitu sebaliknya.
Stanby sudah swit on sudah kita coba power on mainboard klo kedua hal tadi sudah benar pastinya
tegangan power suply akan keluar,biasa kebanyakan lcd 12 v,teg audio,5 v teg Ticon logic.ada juga
yg menggunakan 33 volt ke tuner,biasanya teg ini ada pada tv toshiba.
ada juga mainboard yang menggunakan power detec atau ac detec ,ac detec biasanya sebagai
protector, tidak usah bingung ada tips kushus dari saya dengan di jumper teg 5 volt atau juga di
ground.tinggal coba di ground atau di plus sebab beda tipe lcd beda juga ac detecnya.
semoga bermanfaat

Cara Menjadikan TV LCD/LED sebagai Monitor Komputer Desktop Atau Laptop Di

Window 8.1

Tips tutorial kali ini khusus bagi anda yang saat ini ingin TV LCD atau LED dijadikan monitor
komputer atau Cara Setting Komputer Menggunakan 2 Monitor di window 8.1 atupun OS
dibawahnya,yang bisa kita pergunakan untuk berbagai kebutuhan baik hanya untuk hiburan,sebagai
Monitor Display perusahaan,toko,bengkel dan lain-lain yang secara teknis satu buah monitor dilihat
oleh kita dan satu monitor lagi dilihat oleh pembeli/pelanggan atau silahkan gunakan cara ini sesuai
kebutuhan anda sendiri.

Salah satu syarat dalam tutorial ini adalah anda memiliki VGA yang sudah memiliki port output
HDMI atau DVI dan kabel sebagai penghubung,namun sebagai gambaran saya akan menjelaskan cara
setting yang menggunakan port output HDMI karena dari segi suara dan tampilan terbaik saat
ini,meskipun cara ini bisa dilakukan dengan cara menggunakan alat splitter yang bisa anda
kembangkan dikemudian hari,yang tentunya dengan menggunakan splitter akan lebih banyak monitor
yang bisa dipergunakan tergantung jumlah port splitter yang anda beli.

Cara Setting TV LCD Atau LED Dijadikan Monitor Atau Cara Setting Dual Monitor Di
Window 8.1
- Untuk keamanan pastikan semua alat dalam kondisi mati (Off)

- Colokan kabel HDMI pada port di komputer/laptop dan TV

- Nyalakan komputer/laptop dan TV,kemudian untuk TV gunakan remote control untuk memilih input
1 atau HDMI (Cari pilihan input HDMI sesuai produk TV yang anda miliki).

- Untuk di komputer klik kanan di area kosong desktop > Screen Resolution dan pastikan TV anda
sudah terdeteksi seperti gambar di bawah :

- Kemudian lakukan setting agar tampilan monitor komputer dan TV kedua-duanya muncul seperti
gambar di bawah :
- Untuk tampilan terbaik aturlah resolusi pada komputer/laptop sesuai kemampuan maksimal VGA

Selesai sudah cara setting TV dijadikan monitor atau cara setting dual monitor di window 8.1,semoga
bermanfaat dan terimakasih.
Wassalamu’alaikum Warrohmahtuloh Wabarokatuh

Solusi TV LCD/LED Suara Tidak Keluar Setelah Pasang Kabel HDMI

Written By Deni Koswara on Friday, April 10, 2015 | 10:20 PM

Assalamu’alaikum Warrohmatuloh Wabarokatuh
Sebelumnya saya pernah posting artikel TV LCD/LED Dijadikan Monitor Desktop Atau Laptop yang
bisa anda pelajari DISINI,yang sebenarnya cara ini bisa kita kembangkan sesuai kebutuhan kita
seperti menggunakannya dengan dua monitor secara bersamaan atau kita bisa menggunakan lebih dari
dua monitor dengan hanya menambahkan alat spliter sebagai switch pembagi,yang tentunya beragam
manfaat bisa kita dapatkan seperti untuk media display produk disebuah Toko/pameran atau suatu
bangunan dengan banyak ruangan.

Namun bagaimana kalau suara pada TV tersebut tidak keluar?,sedangkan kita akan menghubungkan
TV tersebut dengan perangkat audio tambahan melalui jack output audio guna meningkatkan kualitas
suara seperti menambahkan speaker dengan power amplifiernya,jangan bingung silahkan mencoba
langkah seperti dibawah ini :
"Saya berasumsi bahwa anda telah melakukan setting komputer dengan dua monitor seperti artikelnya
DISINI,namun saat ini kendala utamanya suara tidak keluar".

- Silahkan masuk ke Control Panel > Hardware and Sound > Sound,pada item Playback silahkan klik
kanan AMD HDMI OUTPUT pilih Set as Default Device,lihat gambar di bawah :
- Kalau suara masih belum keluar,sekarang setting TV anda,pilih Menu > kemudian pilih Option > PC
audio select > RGB,kemungkinan setiap merek berbeda.

Bagaimana sudah keluarkah suaranya?,semoga berhasil dan kalau ada kesulitan silahkan share
dikolom komentar karena siapa tahu pembaca yang lain bisa membantu.

Demikian terimaksih dan semoga bermanfaat.

Wassalamu’alaikum Warrohmatuloh Wabarokatuh
ara Mengetahui LED BL-Inverter Telah Bekerja

Dibawah ini adalah contoh sederhana sirkit inverter yang mendapatkan tegangan Vcc 24v.
Untuk mengetahui inverter telah bekerja atau belum………..

 Pasang AVOmeter pada titik A

 Hidupkan pesawat…..
 Titik A harus ada tegangan 24v…….(sama dengan tegangan Vcc)
 Tunggu beberapa saat hingga tegangan BL-on nyala………Jika tegangan pada titik A
berubah naik (misal jadi 30v)…….maka ini menunjukkan BL-Inverter telah bekerja.

Berapa tegangan Vcc untuk sirkit BL-Inverter???

Setiap model tidak sama…ada yang 12v…ada yang 24v….ada yang 40v….bhakan ada yang 100v.

Berapa tegangan BL ???

Sama seperti tegangan Vcc sirkit BL-Inveter….ada yang 25v…ada yang 70v….bahkan ada yang
150v…….ini semua tergantung dari banyaknya lampu led yang digunakan dan hubungan cara
penyambungan seri-paralel.
Cara Memeriksa Kabel LVDS

Gambar dibawah merupakan salah satu contoh yang disebabkan problem kabel LVDS ada salah satu
yg kurang kontak atau salah satu ada yg putus.
LVDS adalah kependekan dari Low Voltage Differntial Signaling.
Merupakan sistim transmisi data frekwensi tinggi  dari chip digital prosesor yang akan diumpankan ke
panel Tcon. Disini sinyal gambar digital merupakan tegangan yang sangat rendah, sehingga riskan
menimbulkan problem gambar cacat jika ada yang sedikit kurang kontak.

Kadang walaupun kabel dan konektor telah dibersihkan, masih terjadi problem yang disebabkan
masih ada salah satu atau beberapa yg kurang kontak atau mungkin malah putus.

 Sambungan data gambar terdiri dari 4 pasang kabel data (dinamakan sistim gambar 8 bit) dan
sepasang data clock.
 Sambungan data mudah ditandai dengan kabel yang dipelintrir (dikelabang) atau jalur printed
pada pcb  Tcon maupun matherboard yang berjejer sepasang-sepasang.
Ada macam-macam trik cara memeriksa sambungan kabel LVDS, apakah sambungan data gambar
telah bagus atau belum.

1.Cek tegangan
 Ukur tegangan masing-masing sambungan data pada konektor yang ada di pcb T.con
 Semuanya harus sama…..sekitar 1.2v
 Jika menjumpai ada yang tidak sama, maka ganti ukur pada pcb motherboard.
 Jika semua sama, maka artinya ada sambungan yang putus atau kurang kontak.

2. Cek resistansi (ohm) terhadap ground

 Gunakan ohm meter posisi 1x atau 10x
 Probe merah dapat ground, probe hitam untuk ukur sambungan data.
 Ukur masing-masing sambungan data pada konektor pcb Tcon………resistansi (ohm) harus
sama.
 Jika menjumpai  ada yang tidak sama, maka ganti ukur pada pcb motherboard.

3. Pengukuran langsung.
 Ukur langsung masing-masing sambungan dari kaki2 konektor motherboard  ke kaki2
konektor Tcon dengan  ohm meter posisi 1x
 Ini adalah cara cek yang paling akurat, tapi cukup sulit pelaksanaannya.

Dari cara (1) cek tegangan dan  (2) cek resistansi terhadap ground,  jika hasil pengukuran dijumpai
tidak sama, maka hal ini dapat disebakan karena :
 Ada R kutu yang molor nilainya pada jalur tersebut pada pcb mother board atau pcb Tcon.
 Ada R beban 100 ohm pada pcb Tcon yang open.
 Ic chip digital prosesor rusak.
