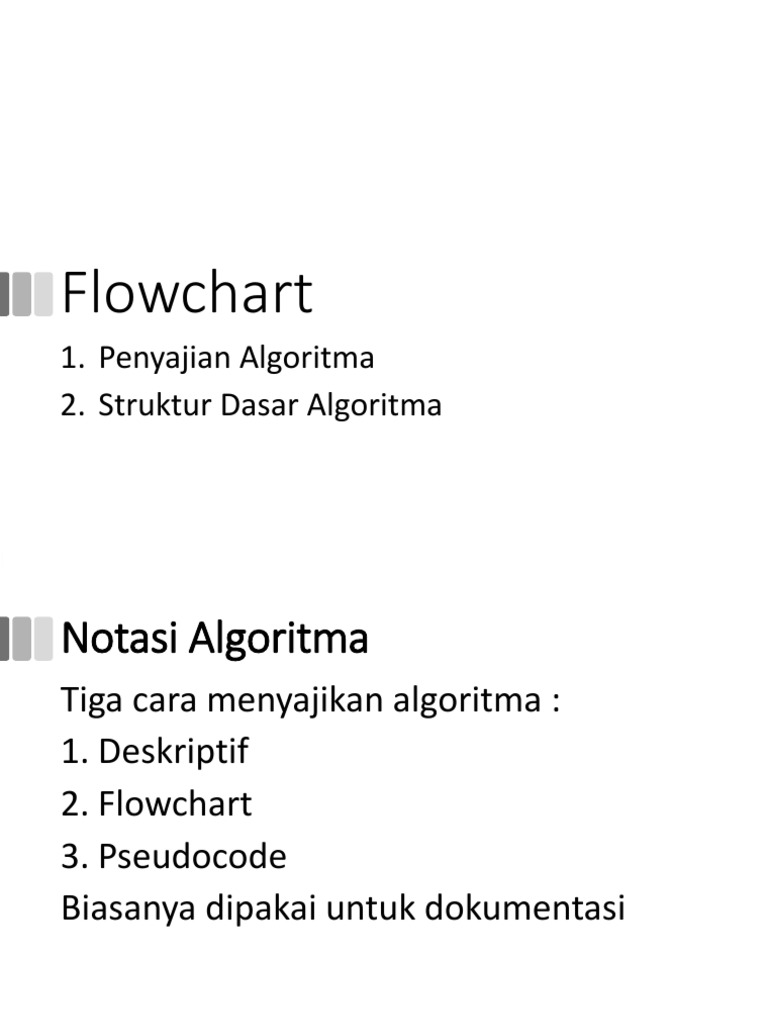

Flowchart

1. Penyajian Algoritma
2. Struktur Dasar Algoritma

17
Notasi Algoritma
Tiga cara menyajikan algoritma :
1. Deskriptif
2. Flowchart
3. Pseudocode
Biasanya dipakai untuk dokumentasi
Flowchart
Flow (alir) dan chart (diagram).
• Alat untuk menyajikan algoritma
• Setiap langkah algoritma dinyatakan
dalam bentuk simbol
• Satu langkah ke langkah yang lain
dinyatakan dengan garis.
Simbol Flowchart

Start / End

Proses

Input / Output

Percabangan

Koneksi dua bagian flowchart

Garis Alir

20
Contoh Flowchart
• Menambah 2 bilangan Start

Masukkan
A dan B

C=A+B

Tampilkan C

End
Contoh Flowchart
• Mengetahui bilangan ganjil/ genap
Start

Masukkan A

Bagi A dengan 2

ya Apakah sisa tidak

hasil bagi = 0 ?

“Genap” “Ganjil”

End
Pseudocode
Pseudo (semu) dan code (kode).
• Notasi algoritma yang menyerupai
bahasa pemrograman
• Lebih mudah dikonversi menjadi
program
• Menyederhanakan kalimat manusia
Contoh Pseudocode
• Menambah 2 bilangan
Start 1. Start
2. A5
Masukkan 3. B  10
A dan B
4. CA+B
C=A+B
5. print(C)
6. End

Tampilkan C

End
 Contoh Pseudocode
• Mengetahui bilangan ganjil/ genap
Start
1. Start
Masukkan A 2. Masukkan A
Bagi A dengan 2
3. Sisa = A MOD 2
4. IF (Sisa = 0)
ya
5. Cetak “Genap”
Apakah sisa tidak
hasil bagi = 0 ? 6. Else
“Genap” “Ganjil” 7. Cetak “Ganjil”
8. End
End
Struktur Dasar Algoritma
Serumit apapun algoritma tidak akan
keluar dari 3 struktur dasar berikut :
1. Sekuensial
2. Percabangan (seleksi)
3. Pengulangan
Struktur Sekuensial
• Langkah algoritma dilakukan secara berurutan

Langkah 1 Start

Masukkan
A dan B
Langkah 2

C=A+B

Langkah 3
Tampilkan C

Langkah 4
End

27
Struktur Seleksi
• Langkah algoritma dilakukan sesuai pilihan kondisi
Start

Masukkan A
Kondisi
Benar Salah
Bagi A dengan 2

Langkah 1 Langkah 2
ya Apakah sisa tidak
hasil bagi = 0 ?

“Genap” “Ganjil”
Langkah 3

End

28
Struktur Pengulangan
• Langkah algoritma dilakukan selama kondisi benar
N 0

Kondisi
N<3

Salah Benar
Benar
Salah
Tampilkan
Langkah “Hallo”

Selesai NN+1

Selesai

29
Buatlah Flowchart & Pseudocode
1. Swalayan akan memberi diskon 10% jika
belanja lebih dari 100.000. Buat algoritma
untuk menghitung total bayar dari
pembeli.
2. Buat algoritma untuk menampilkan tabel
sebagai berikut :
1 1
2 4 Let’s
discuss!
3 9
4 16
30
