Hadi Sutrisno

14709259001
PM P2TK 2014

Tugas Geometri Latihan 1

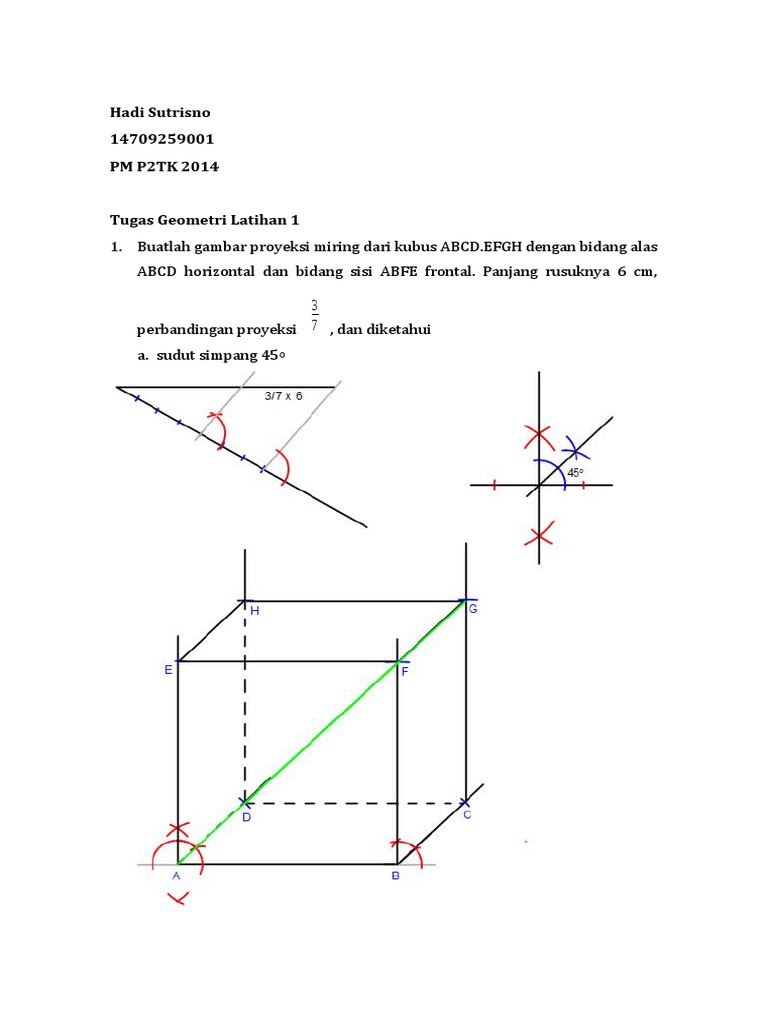

1. Buatlah gambar proyeksi miring dari kubus ABCD.EFGH dengan bidang alas
ABCD horizontal dan bidang sisi ABFE frontal. Panjang rusuknya 6 cm,

3
perbandingan proyeksi 7 , dan diketahui
a. sudut simpang 45°
 Dilukis dengan bantuan program ActiveInspire
b. sudut simpang 30°

Dilukis dengan bantuan program ActiveInspire

c. sudut simpang 150°

Dilukis dengan bantuan program ActiveInspire

Bandingkan ketiga gambar kubus dengan sudut simpang berbeda tersebut

dengan melukiskan diagonal sisi AF dan DG, diagonal ruang DF dan AG.
Apakah kriteria gambar yang baik?
Kriteria gambar kubus yang baik adalah sudut simpangnya  0o dan
kelipatan 45o.
2. Buatlah gambar balok ABCD.EFGH dengan AB = 7 cm, AD = 5 cm, AE = 4 cm,
dengan bidang alas ABCD horizontal, bidang sisi ABFE frontal, sudut

3
simpang 37,5° dan perbandingan proyeksi 5

Dilukis dengan bantuan program ActiveInspire

3. Buatlah gambar tabung dengan bidang alas horizontal, diameter alas 5 cm,

1
tinggi 7 cm, sudut simpang 90°, dan perbandingan proyeksi 3

Dilukis dengan bantuan program ActiveInspire

4. Buatlah limas segiempat beraturan T.ABCD dengan bidang alas ABCD

2
horizontal, BC frontal, sudut simpang 45°, perbandingan proyeksi 5 , AB
= 5 cm, dan tinggi limas 7 cm

Dilukis dengan bantuan program ActiveInspire

5. Buatlah gambar tabung dengan diameter bidang alas 6 cm, tinggi 8 cm,

1
bidang alas vertikal, sudut simpang 90°, perbandingan proyeksi 2 , dan
letak sumbu tabung frontal horizontal \

Dilukis dengan bantuan program ActiveInspire

6. Buatlah gambar sebuah kerucut dengan jari-jari bidang alas 4 cm, tinggi 8

1
cm, dan sudut simpang 90° perbandingan proyeksi 3

Dilukis dengan bantuan program ActiveInspire

7. Buatlah gambar bola dengan diameter 6 cm, sudut simpang 90° dan

1
perbandingan proyeksi 3

Dilukis dengan bantuan program ActiveInspire
