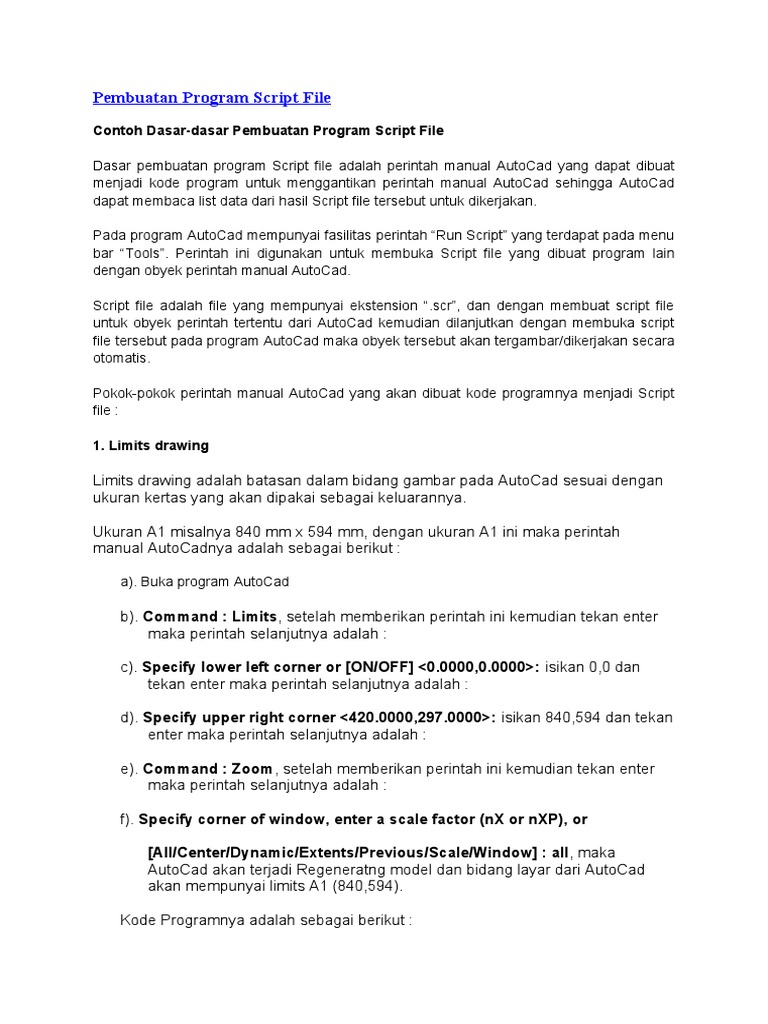

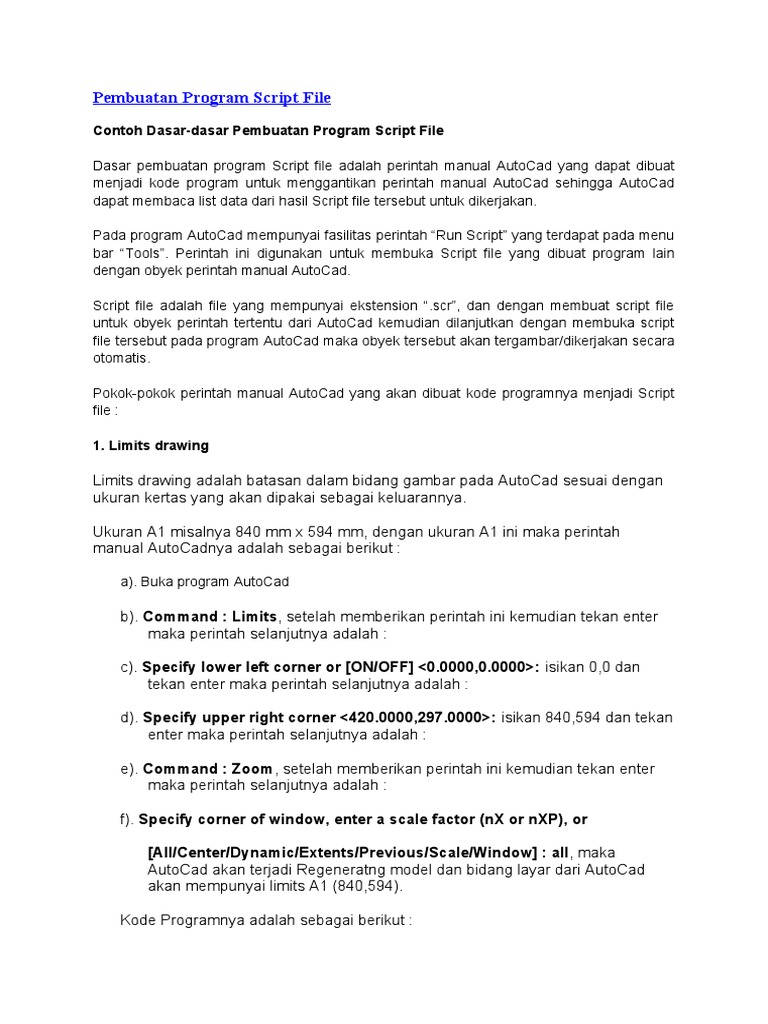

Pembuatan Program Script File

Contoh Dasar-dasar Pembuatan Program Script File

Dasar pembuatan program Script file adalah perintah manual AutoCad yang dapat dibuat
menjadi kode program untuk menggantikan perintah manual AutoCad sehingga AutoCad
dapat membaca list data dari hasil Script file tersebut untuk dikerjakan.

Pada program AutoCad mempunyai fasilitas perintah “Run Script” yang terdapat pada menu
bar “Tools”. Perintah ini digunakan untuk membuka Script file yang dibuat program lain
dengan obyek perintah manual AutoCad.

Script file adalah file yang mempunyai ekstension “.scr”, dan dengan membuat script file
untuk obyek perintah tertentu dari AutoCad kemudian dilanjutkan dengan membuka script
file tersebut pada program AutoCad maka obyek tersebut akan tergambar/dikerjakan secara
otomatis.

Pokok-pokok perintah manual AutoCad yang akan dibuat kode programnya menjadi Script
file :

1. Limits drawing

Limits drawing adalah batasan dalam bidang gambar pada AutoCad sesuai dengan
ukuran kertas yang akan dipakai sebagai keluarannya.

Ukuran A1 misalnya 840 mm x 594 mm, dengan ukuran A1 ini maka perintah
manual AutoCadnya adalah sebagai berikut :

a). Buka program AutoCad

b). Command : Limits, setelah memberikan perintah ini kemudian tekan enter
maka perintah selanjutnya adalah :

c). Specify lower left corner or [ON/OFF] <0.0000,0.0000>: isikan 0,0 dan
tekan enter maka perintah selanjutnya adalah :

d). Specify upper right corner <420.0000,297.0000>: isikan 840,594 dan tekan
enter maka perintah selanjutnya adalah :

e). Command : Zoom, setelah memberikan perintah ini kemudian tekan enter
maka perintah selanjutnya adalah :

f). Specify corner of window, enter a scale factor (nX or nXP), or

[All/Center/Dynamic/Extents/Previous/Scale/Window] : all, maka

AutoCad akan terjadi Regeneratng model dan bidang layar dari AutoCad
akan mempunyai limits A1 (840,594).

Kode Programnya adalah sebagai berikut :

Print #1, "LIMITS": Write #1, 0, 0: Write #1, 840, 594

Print #1, "ZOOM": Print #1, "ALL"

2. OSNAP dalam kondisi Off, agar gambar yang dihasilkan sesuai dengan koordinatnya.

Kode programnya :

Print #1, "OSNAP": Print #1, "OFF"

3. Pembuatan Layer baru

Layer baru yang akan dibuat dapat disesuaikan Nama, Warna, Type garis juga ketebalan
garisnya.

a). Command : Layer, setelah memberikan perintah ini kemudian tekan enter maka
perintah selanjutnya seperti terlihat pada gambar 1

Gambar 1 Setting layer baru

b). Tekan Tool “New” maka form diatas memuat deretan default setting layer baru,
sebagai contoh untuk Layer baru dengan nama : GREEN

Kode Programnya adalah sebagai berikut :

Print #1, "LAYER": Print #1, "N": Print #1, "GREEN"

Print #1, "C": Print #1, "3": Print #1, "GREEN"

Print #1, "L": Print #1, "CONTINUOUS": Print #1, "GREEN"

Print #1, ""

Apabila ingin menambahkan ketebalan garis maka perlu ditambahkan kode programnya pada
baris ke 4 dengan notasi “LW”, contoh layer : DBLUE

Print #1, "LAYER": Print #1, "N": Print #1, "DBLUE"

Print #1, "C": Print #1, "5": Print #1, "DBLUE"

Print #1, "L": Print #1, "CONTINUOUS": Print #1, "DBLUE"

Print #1, "LW": Print #1, "0.3": Print #1, "DBLUE"

Print #1, ""

Apabila kode program di atas dijadikan Script file dengan Microsoft Excel makro, maka
setelah dijalankan di AutoCad akan terlihat pada AutoCad Text Window sebagai
berikut :

Command: LAYER

Current layer: "0"

Enter an option

[?/Make/Set/New/ON/OFF/Color/Ltype/LWeight/Plot/Freeze/Thaw/LOck/Unlock]: N

Enter name list for new layer(s): GREEN

Enter an option

[?/Make/Set/New/ON/OFF/Color/Ltype/LWeight/Plot/Freeze/Thaw/LOck/Unlock]: C

Enter color name or number (1-255): 3

Enter name list of layer(s) for color 3 (green) <0>: GREEN

Enter an option

[?/Make/Set/New/ON/OFF/Color/Ltype/LWeight/Plot/Freeze/Thaw/LOck/Unlock]: L

Enter loaded linetype name or [?] : CONTINUOUS

Enter name list of layer(s) for linetype "CONTINUOUS" <0>: GREEN

Enter an option

[?/Make/Set/New/ON/OFF/Color/Ltype/LWeight/Plot/Freeze/Thaw/LOck/Unlock]:

4. Merubah ke layer baru

Untuk merubah ke layer baru perlu sub perintah perubah layer dengan kode
programnya sebagai berikut :

Sub perintah untuk contoh layer : GREEN

Sub GREEN()
Print #1, "LAYER": Print #1, "S": Print #1, "GREEN"

Print #1, ""

End Sub

Sub perintah untuk contoh layer : DBLUE

Sub DBLUE()

Print #1, "LAYER": Print #1, "S": Print #1, "DBLUE"

Print #1, ""

End Sub

Apabila kode program di atas dijadikan Script file dengan Microsoft Excel makro, maka
setelah dijalankan di AutoCad akan terlihat pada AutoCad Text Window sebagai
berikut :

Command: LAYER

Current layer: "0"

Enter an option

[?/Make/Set/New/ON/OFF/Color/Ltype/LWeight/Plot/Freeze/Thaw/LOck/Unlock]: S

Enter layer name to make current <0>: GREEN

Enter an option

[?/Make/Set/New/ON/OFF/Color/Ltype/LWeight/Plot/Freeze/Thaw/LOck/Unlock]:

5. LineType Scale

Line Type Scale gunanya untuk menskalakan garis (contoh LTSCALE = 5)

a). Command : LTSCALE, setelah memberikan perintah ini kemudian tekan enter
maka perintah selanjutnya adalah :

b). Enter new linetype scale factor <1.0000>: 5, kemudian tekan enter.

Kode programnya adalah sebagai berikut :

Print #1, "LTSCALE": Write #1, 5

6. Membuat Nama Text dan Font baru

Nama text dan font baru pada perintah manual AutoCad adalah :
 a). Command : STYLE, setelah memberikan perintah ini kemudian tekan enter maka
perintah selanjutnya seperti terlihat pada gambar 2

Gambar 2 Form membuat font baru

b). Tekan Tool “New” maka akan muncul form isian untuk nama Text yang akan dibuatnya
seperti gambar 3

Gambar 3 form isian nama text baru

Jenis font dapat dipilih pada “Font Name” yang ada pada form.

Contoh : Nama text “ARIAL” dan font “ARIAL.TTF”

Kode programnya adalah sebagai berikut :

Print #1, "STYLE": Print #1, "ARIAL"

Print #1, "ARIAL.TTF": Write #1, 0: Write #1, 1

Write #1, 0: Print #1, "N": Print #1, "N"

Apabila kode program di atas dijadikan Script file dengan Microsoft Excel makro, maka
setelah dijalankan di AutoCad akan terlihat pada AutoCad Text Window sebagai
berikut :

Command: STYLE

Enter name of text style or [?] : ARIAL

New style.

Specify full font name or font filename (TTF or SHX) : ARIAL.TTF

Specify height of text <0.0000>: 0

 Specify width factor <1.0000>: 1

Specify obliquing angle <0>: 0

Display text backwards? [Yes/No] : N

Display text upside-down? [Yes/No] : N

"ARIAL" is now the current text style.

7. Menulis Text pada Koordinat tertentu

Perintah manual AutoCad untuk menulis text akan terlihat pada AutoCad Text Window
sebagai berikut :

Command: text

Current text style: "ARIAL" Text height: 2.5000

Specify start point of text or [Justify/Style]: J

Enter an option

[Align/Fit/Center/Middle/Right/TL/TC/TR/ML/MC/MR/BL/BC/BR]: C

Specify center point of text: 100,100

Specify height <2.5000>: 2.5

Specify rotation angle of text <0>: 0

Enter text: COBA

Enter text:

Kode programnya adalah :

Print #1, "TEXT": Print #1, "C": Write #1, X1, Y1

Write #1, 2.5: Write #1, 0: Print #1, "COBA"

8. Membuat garis

Perintah manual AutoCad untuk membuat garis akan terlihat pada AutoCad Text Window
sebagai berikut :

Command: PLINE

Specify start point: 100,100

 Current line-width is 0.0000

Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]: 100,300

Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]:

Command: PLINE

Specify start point: 400,200

Current line-width is 0.0000

Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]: W

Specify starting width <0.5000>: .5

Specify ending width <0.5000>: .5

Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]: 700,300

Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]:

Command: PLINE

Specify start point: 400,100

Current line-width is 0.5000

Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]: W

Specify starting width <0.5000>: 0

Specify ending width <0.5000>: 0

Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]: 700,200

Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]:

Kode programnya adalah :

Print #1, "PLINE": Write #1, 100, 100

Write #1, 100, 300: Print #1, ""

Print #1, "PLINE": Write #1, 400, 200

Print #1, "W": Write #1, 0.5: Write #1, 0.5

Write #1, 700, 300: Print #1, ""

Print #1, "PLINE": Write #1, 400, 100

Print #1, "W": Write #1, 0: Write #1, 0

Write #1, 700, 200: Print #1, ""

9. Membuat Kotak

Perintah manual AutoCad untuk membuat kotak akan terlihat pada AutoCad Text Window
sebagai berikut :

Command: rectang

Specify first corner point or [Chamfer/Elevation/Fillet/Thickness/Width]: 100,100

Specify other corner point: 400,400

Kode programnya adalah :

Print #1, "RECTANG": Write #1, 100, 100: Write #1, 400, 400

10. Membentuk Chamfer

Perintah manual AutoCad untuk membentuk Chamfer akan terlihat pada AutoCad Text
Window sebagai berikut :

Command: PLINE

Specify start point: 100,100

Current line-width is 0.0000

Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]: 100,300

Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]: 300,300

Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]:

Command: CHAMFER

(TRIM mode) Current chamfer Dist1 = 10.0000, Dist2 = 10.0000

Select first line or [Polyline/Distance/Angle/Trim/Method]: D

Specify first chamfer distance <10.0000>: 25

Specify second chamfer distance <25.0000>: 25

Command:
 CHAMFER

(TRIM mode) Current chamfer Dist1 = 25.0000, Dist2 = 25.0000

Select first line or [Polyline/Distance/Angle/Trim/Method]: P

Select 2D polyline: L

1 line was chamfered

Kode programnya adalah :

Print #1, "PLINE": Write #1, 100, 100: Write #1, 100, 300

Write #1, 100, 300: Write #1, 300, 300

Print #1, ""

Print #1, "CHAMFER": Print #1, "D": Write #1, 25: Write #1, 25

Print #1, "": Print #1, "P": Print #1, "L"

11. Arsiran/Hatch

Perintah manual AutoCad untuk membuat Arsiran/Hatch akan terlihat pada AutoCad
Text Window sebagai berikut :

Command: RECTANG

Specify first corner point or [Chamfer/Elevation/Fillet/Thickness/Width]:

100,100

Specify other corner point: 300,300

Command: BHATCH

Current hatch pattern: ANSI33

Specify internal point or [Properties/Select/Remove islands/Advanced]: P

Enter a pattern name or [?/Solid/User defined] : "ANSI33"

Specify a scale for the pattern <1.2500>:

Specify an angle for the pattern <0>: 0

Current hatch pattern: ANSI33

 Specify internal point or [Properties/Select/Remove islands/Advanced]:

Command: HPSCALE

Enter new value for HPSCALE <1.2500>: 1.25

Command: BHATCH

Current hatch pattern: ANSI33

Specify internal point or [Properties/Select/Remove islands/Advanced]: 150,150

Selecting everything...

Selecting everything visible...

Analyzing the selected data...

Analyzing internal islands...

Current hatch pattern: ANSI33

Specify internal point or [Properties/Select/Remove islands/Advanced]:

Kode programnya adalah :

Print #1, "RECTANG": Write #1, 100, 100: Write #1, 400, 400

Print #1, "BHATCH": Print #1, "P": Write #1, "ANSI33"

Print #1, "": Print #1, "0": Print #1, ""

Print #1, "HPSCALE": Write #1, 1.25

Print #1, "BHATCH"

Write #1, 150, 150: Print #1, ""

12. Dimension Style

Dimension Style melalui form tampilan seperti terlihat pada gambar 4

 Gambar 4 Tampilan form Dimension Style

Kode programnya adalah :

Print #1, "DIMTXSTY": Write #1, "Standard"

Print #1, "DIMTXT": Write #1, 2.5

Print #1, "DIMLUNIT": Write #1, 2

Print #1, "DIMDEC": Write #1, 2

Print #1, "DIMDSEP": Print #1, "."

Print #1, "DIMRND": Write #1, 0.01

Print #1, "DIMLFAC": Write #1, 1

Print #1, "DIMZIN": Write #1, 1

Print #1, "DIMTMOVE": Write #1, 2

Keterangan Dimension Styles ini dapat dilihat pada Help

13. Dimlinear dan DimContinue

Dimlinear dan DimContinue untuk posisi horizontal maupun posisi vertical kode programnya
adalah sebagai berikut :

Print #1, "DIMLINEAR": Write #1, 100, 100: Write #1, 150, 100

Print #1, "H": Write #1, 125, 90

Print #1, "DIMCONTINUE": Write #1, 200, 100

Write #1, 225, 100: Print #1, "": Print #1, ""

Print #1, "DIMLINEAR": Write #1, 100, 300: Write #1, 100, 250
Print #1, "V": Write #1, 110, 275

Print #1, "DIMCONTINUE": Write #1, 100, 200

Write #1, 100, 150: Print #1, "": Print #1, ""

Perintah manual AutoCad untuk Dimlinear dan Dimcontinue akan terlihat pada AutoCad
Text Window sebagai berikut :

Command: DIMTXSTY

Enter new value for DIMTXSTY <"Standard">: "Standard"

Command: DIMTXT

Enter new value for DIMTXT <2.5000>: 2.5

Command: DIMLUNIT

Enter new value for DIMLUNIT <2>: 2

Command: DIMDEC

Enter new value for DIMDEC <2>: 2

Command: DIMDSEP

Enter new value for DIMDSEP <".">: .

Command: DIMRND

Enter new value for DIMRND <0.0100>: .01

Command: DIMLFAC

Enter new value for DIMLFAC <1.0000>: 1

Command: DIMZIN

Enter new value for DIMZIN <1>: 1

Command: DIMTMOVE

Enter new value for DIMTMOVE <2>: 2

Command: DIMLINEAR

Specify first extension line origin or <"select object">:100, 100

Specify second extension line origin :150, 100

Specify dimension line location or

[Mtext/Text/Angle/Horizontal/Vertical/Rotated]: H

Specify dimension line location or [Mtext/Text/Angle]: 125,90

Dimension text = 50.00

Command: DIMCONTINUE

Specify second extension line origin or [Undo/Select] <"Select">:200, 100

Dimension text = 50.00

Specify second extension line origin or [Undo/Select] <"Select">:225, 100

Dimension text = 25.00

Specify second extension line origin or [Undo/Select] <"Select">:

Select continued dimension:

Command: DIMLINEAR

Specify first extension line origin or <"select object">:100, 300

Specify second extension line origin :100, 250

Specify dimension line location or

[Mtext/Text/Angle/Horizontal/Vertical/Rotated]: V

Specify dimension line location or [Mtext/Text/Angle]: 110,275

Dimension text = 50.00

Command: DIMCONTINUE

Specify second extension line origin or [Undo/Select] <"Select">:100, 200

Dimension text = 50.00

Specify second extension line origin or [Undo/Select] <"Select">:100, 150

Dimension text = 50.00

 Specify second extension line origin or [Undo/Select] <"Select">:

Select continued dimension:

Tidak ada komentar:

Selasa, September 08, 2009
