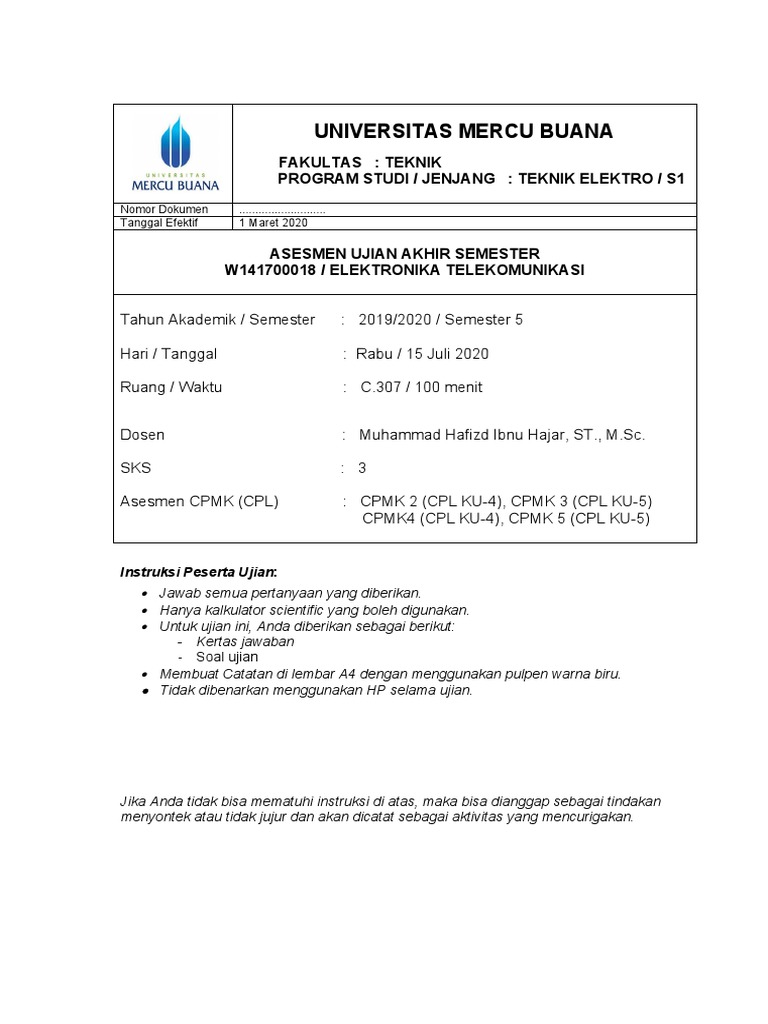

UNIVERSITAS MERCU BUANA

FAKULTAS : TEKNIK
PROGRAM STUDI / JENJANG : TEKNIK ELEKTRO / S1

Nomor Dokumen ...........................

Tanggal Efektif 1 Maret 2020

ASESMEN UJIAN AKHIR SEMESTER

W141700018 / ELEKTRONIKA TELEKOMUNIKASI

Tahun Akademik / Semester : 2019/2020 / Semester 5

Hari / Tanggal : Rabu / 15 Juli 2020

Ruang / Waktu : C.307 / 100 menit

Dosen : Muhammad Hafizd Ibnu Hajar, ST., M.Sc.

SKS : 3

Asesmen CPMK (CPL) : CPMK 2 (CPL KU-4), CPMK 3 (CPL KU-5)

CPMK4 (CPL KU-4), CPMK 5 (CPL KU-5)

Instruksi Peserta Ujian:

 Jawab semua pertanyaan yang diberikan.
 Hanya kalkulator scientific yang boleh digunakan.
 Untuk ujian ini, Anda diberikan sebagai berikut:
- Kertas jawaban
- Soal ujian
 Membuat Catatan di lembar A4 dengan menggunakan pulpen warna biru.
 Tidak dibenarkan menggunakan HP selama ujian.

Jika Anda tidak bisa mematuhi instruksi di atas, maka bisa dianggap sebagai tindakan
menyontek atau tidak jujur dan akan dicatat sebagai aktivitas yang mencurigakan.
 UNIVERSITAS MERCU BUANA
FAKULTAS TEKNIK
PROGRAM STUDI TEKNIK ELEKTRO

1. Satu π-section match digunakan untuk melakukan match-ing satu transmiter dengan
impedansi output sebesar 6 kΩ, ke saluran kabel koaksial 95 Ω yang dibebani antena
dengan frekuensi kerja 14 MHz. Dengan pe-nambahan π-section tersebut, diharapkan
nilai Q efektif sebesar 40. Hitung nilai C1, C2, dan L yang diperlukan untuk memberikan
keadaan match (maximum power transfer) ? (Bobot 35) (CPMK 2)
2. Satu receiver superheterodyne mempunyai nilai frekuensi IF sebesar 15.4 MHz. Bila
frekuensi osilator lokal sebesar 104.2 MHz, (Bobot 30) (CPMK 3)
a. berapakah frekuensi siaran yang ditangkap ?
b. berapakah nilai kapasitansi rotary capacitor saat itu bila nilai induktansi tuning circuit
sebesar 0,01382 μH ?
c. berapakah frekuensi osilator lokal pertama Siaran yang direlay (pemancar induk)
tersebut bekerja pada kanal 108.6 MHz. ?
d. berapakah osilator lokal kedua agar tidak terjadi interferensi dengan pemancar
induknya ?

3. Satu FET gate ganda dioperasikan sebagai multiplica-tive-mixer, yang mempunyai

karakteristik sebagai berikut,
Gate1 :g1max = 2.0 mS
g1o = 1.5 mS pada V2 = 0 volt
Vpo2 = - 4.0 volt
Gate2 :g2max = 0,9 mS
G2o = 0,5 mS pada V1 = 0 volt
Vpo1 = - 3.0 volt
Rangkaian mixer diatas diatur sedemikian sehingga Gate-2 dicatu cutoff, dan disedikit
masuk ke saturasi oleh tegangan osilator lokal. Gate-1 dicatu pada tegangan nol volt.
Dalam hal ini dianggap bahwa karakteristik g-V merupakan kurva linier. (Bobot 25)
(CPMK 4)
a. Lukiskan kurva g-V dalam sistem sumbu yang sama
b. Tentukan persamaan garis lurus bagian kurva tersebut
c. Tentukan V1max dan V2max
d. Tentukan nilai puncak tegangan osilator
e. Hitung nilai gc ?
4. Gambarkan diagram blok sistem TX dan sistem RX! Dan jelaskan dengan Bahasa kalian
sendiri sesuai dengan gambar! (Bobot 10) (CPMK 5)

1 SOAL INI BERSIFAT RAHASIA “HARUS DIKEMBALIKAN” | MILIK UNIVERSITAS MERCU BUANA
