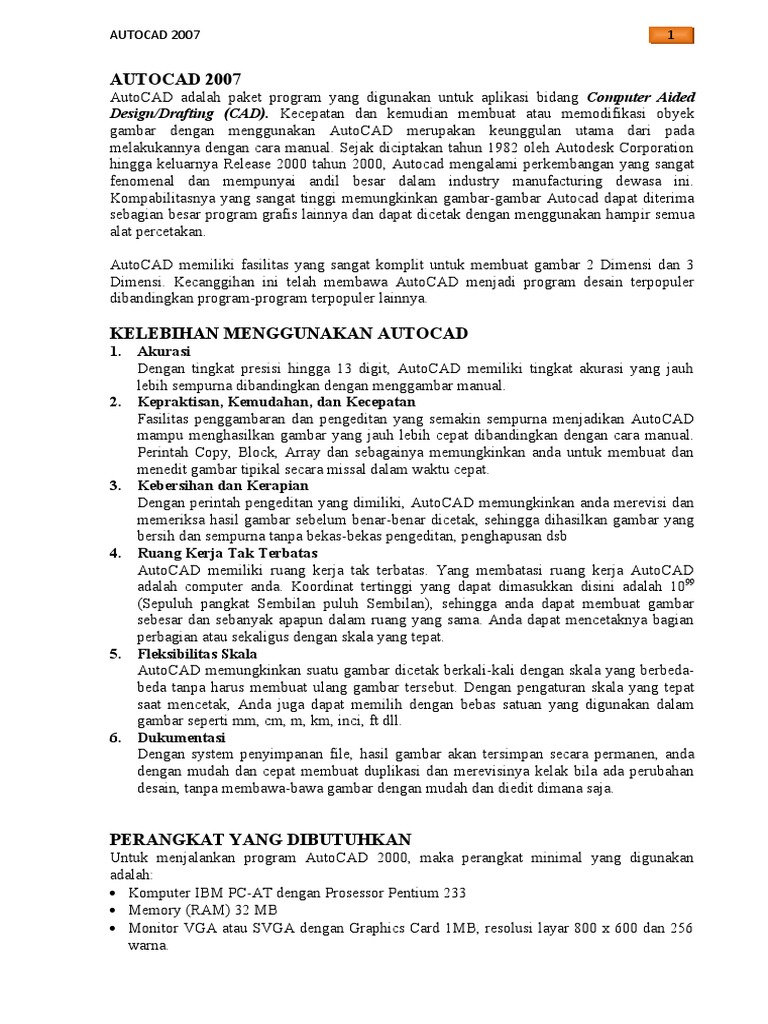

AUTOCAD 2007 1

AUTOCAD 2007
AutoCAD adalah paket program yang digunakan untuk aplikasi bidang Computer Aided
Design/Drafting (CAD). Kecepatan dan kemudian membuat atau memodifikasi obyek
gambar dengan menggunakan AutoCAD merupakan keunggulan utama dari pada
melakukannya dengan cara manual. Sejak diciptakan tahun 1982 oleh Autodesk Corporation
hingga keluarnya Release 2000 tahun 2000, Autocad mengalami perkembangan yang sangat
fenomenal dan mempunyai andil besar dalam industry manufacturing dewasa ini.
Kompabilitasnya yang sangat tinggi memungkinkan gambar-gambar Autocad dapat diterima
sebagian besar program grafis lainnya dan dapat dicetak dengan menggunakan hampir semua
alat percetakan.

AutoCAD memiliki fasilitas yang sangat komplit untuk membuat gambar 2 Dimensi dan 3
Dimensi. Kecanggihan ini telah membawa AutoCAD menjadi program desain terpopuler
dibandingkan program-program terpopuler lainnya.

KELEBIHAN MENGGUNAKAN AUTOCAD

1. Akurasi
Dengan tingkat presisi hingga 13 digit, AutoCAD memiliki tingkat akurasi yang jauh
lebih sempurna dibandingkan dengan menggambar manual.
2. Kepraktisan, Kemudahan, dan Kecepatan
Fasilitas penggambaran dan pengeditan yang semakin sempurna menjadikan AutoCAD
mampu menghasilkan gambar yang jauh lebih cepat dibandingkan dengan cara manual.
Perintah Copy, Block, Array dan sebagainya memungkinkan anda untuk membuat dan
menedit gambar tipikal secara missal dalam waktu cepat.
3. Kebersihan dan Kerapian
Dengan perintah pengeditan yang dimiliki, AutoCAD memungkinkan anda merevisi dan
memeriksa hasil gambar sebelum benar-benar dicetak, sehingga dihasilkan gambar yang
bersih dan sempurna tanpa bekas-bekas pengeditan, penghapusan dsb
4. Ruang Kerja Tak Terbatas
AutoCAD memiliki ruang kerja tak terbatas. Yang membatasi ruang kerja AutoCAD
adalah computer anda. Koordinat tertinggi yang dapat dimasukkan disini adalah 1099
(Sepuluh pangkat Sembilan puluh Sembilan), sehingga anda dapat membuat gambar
sebesar dan sebanyak apapun dalam ruang yang sama. Anda dapat mencetaknya bagian
perbagian atau sekaligus dengan skala yang tepat.
5. Fleksibilitas Skala
AutoCAD memungkinkan suatu gambar dicetak berkali-kali dengan skala yang berbeda-
beda tanpa harus membuat ulang gambar tersebut. Dengan pengaturan skala yang tepat
saat mencetak, Anda juga dapat memilih dengan bebas satuan yang digunakan dalam
gambar seperti mm, cm, m, km, inci, ft dll.
6. Dukumentasi
Dengan system penyimpanan file, hasil gambar akan tersimpan secara permanen, anda
dengan mudah dan cepat membuat duplikasi dan merevisinya kelak bila ada perubahan
desain, tanpa membawa-bawa gambar dengan mudah dan diedit dimana saja.

PERANGKAT YANG DIBUTUHKAN

Untuk menjalankan program AutoCAD 2000, maka perangkat minimal yang digunakan
adalah:
 Komputer IBM PC-AT dengan Prosessor Pentium 233
 Memory (RAM) 32 MB
 Monitor VGA atau SVGA dengan Graphics Card 1MB, resolusi layar 800 x 600 dan 256
warna.
AUTOCAD 2007 2

 Hard Disk dengan ruang kosong kurang lebih 1 GB

 Keyboard dan Mouse (Atau peralatan tracking lainnya)
 Segala jenis alat pencetak baik dot matrix, inkjek maupun plotter.

CARA MEMULAI AUTOCAD 2007

Untuk membuka program AutoCAD, Anda dapat mengikuti langkah-langkah berikut:
1. Klik Tombol Star yang terletak pada taskbar (di kiri bawah layar) seperti
gambar 1di bawah ini.
2. Kemudian klik All Programs, maka akan tampil menu di sampingnya. Dari dalam menu ini
pilih lagi Autodesk, lalu klik menu AutoCAD 2007, kemudian dalam grup ini pilih item
AutoCAD 2004 di dalamnya, maka program akan dijalankan, seperti gambar 1.1 di bawah
ini.

Gambar 1.1

3. Maka akan muncul program AutoCAD 2004 seperti gambar 1.2 di bawah ini.
AUTOCAD 2007 3

Gambar 1.2

Keterangan:

 Pop – Up Menu
Merupakan akses untuk menggunakan perintah baku AutoCAD dalam bentuk teks, yaitu
mengatur setting, menyimpan file, membuka file dan menu standar yang ada dalam setiap
aplikasi MS-Windows.
 Toolbar
Tombol yang berfungsi untuk perintah baku dalam bentuk mengambar.
 Command Line
Tempat memasukkan perintah-perintah dari AutoCAD yang di ketik melalui keyboard.
Memilih perintah dengan mengunakan toolbar atau dari Pop-Up Menu, sehingga perintah
secara otomatis dapat dituliskan pada command line.
 Title Bar
Menunjukkan judul atau nama sebuah file yang telah di save yang telah digambar.
 Drawing Area
Merupakan area pada layar untuk tempat mengambar kerja.

 UCS Icon
Merupakan arah sumbuh koordinat XYZ dalam penggambaran dilayar drawing area.

 Status Bar
Fungsi-fungsi khusus AutoCAD yang merupakan status file yang aktif seperti Snap,
Grid,Polar, Ortho, OSNAP, dan baris koordinat.
Beberapa tombol fungsi bantuan pada status bar:
SNAP (F9) : Membatasi gerakan kursor pada jarak yang diklik.
GRID (F7) : Sebagai alat bantu visual dalam menentukan jarak yang sedang
dikerjakan dalam berbagai penampakan.
AUTOCAD 2007 4

ORTHO (F8) : Membatasi gerakan kursor hanya vertical & horizontal.

OSNAP (F3) : Menempatkan atau memilih pada titik tertentu secara tepat sesuai
kondisi.
POLAR (F10) : Menunjukkan jarak dan sudut tertentu pada posisi kursor.
 Scroll Bar
Untuk menggeser tampilan gambar dengan mudah ke kiri dan ke kanan, atas atau bawah.
 Snap
Berfungsi untuk menujukkan status dari pointer mouse saat ini. Anda dapat menggunakan
mouse ,sehingga anda mengarahkan dan menentukkan posisi koordinat dari obyek yang
anda akan kerjakan di Darwing Area.

UNTUK MENYIMPAN FILE

 Klik file di Pop – Up Menu
 Save, (Ctrl + S) atau icon lalu muncul seperti gambar 1.3 dibawah ini.
 Di Save in cari nama file yang anda ingin simpan.
 Kemudian File name, isikan nama file yang anda kerjakan lalu di save.

Menentukan tempat
penyimpanan file

Ketik Nama File

Menentukan type file

Gambar 1.3

UNTUK MEMBUKA FILE

 Klik file di Pop – Up Menu
 Open, (Ctrl + O) atau icon lalu muncul seperti gambar 1.4 dibawah ini
 Cari file di Look in, klik nama file lalu klik tombol open atau file di klik ganda
AUTOCAD 2007 5

Gambar 1.4

Keterangan:

 Save
Perintah penyimpanan
 Cancel
Membatalkan perintah pembukaan file
 Look in
Untuk mencari file yang anda simpan dan menentukan di drive, direktori, maupun
subdirektori dimana file yang akan anda simpan tersebut.
 Preview
Untuk penampilan gambar kerja atau miniatur gambar yang akan dibuka.
 Open
Perintah untuk membuka file.
 File Name
Untuk menentukan nama file yang di kerjakan atau yang akan dibuka.
 Files of type
Untuk menentukan tipe file akan di buka.
 Tools - Find
Untuk melakukan pencarian file yang akan dibuka
 Tools - Locate
Untuk menentukan lokasi file (path file).

UNTUK MENBUKA FILE

Selain perintah-perintah baku yang diakses dari baris perintah AutoCAD juga memberikan
perintah yang dapat diakses melalui tombol keyboard yang berfungsi, yaitu:

F1 : Menampilkan Help (penjelasan) atas perintah yang sedang berjalan.

F2 : Memasukan layar teks atau layar gafis.
F5 : Memindahkan sumbu isometric aktif yaitu berturut-turut: Left, Right dan Top.
F6 : Menghidupkan dan mematikan koordinat pada baris status.
F7 : Menghidupkan dan mematikan Grid di layar.
F8 : Menghidupkan dan mematikan Ortho di layar.
AUTOCAD 2007 6

F9 : Menghidupkan dan mematikan Snap di layar.

F10 : Menghidupkan dan mematikan Menu Tablet.
Esc : Membatalkan perintah pada prompt command.

SHORCUT DALAM AUTOCAD

AutoCAD menyediakan beberapa tombol shortcut sebagai pengganti perintah-perintah baku.
Berikut ini adalah shortcut yang disediakan dan perintah ekuivalennya:

Shorcut Perintah Ekuivalen

Ctrl+ A Group on/off

Ctrl+ B Snap On/off
Ctrl+ C Copy to Clipboard
Ctrl+ D Coords On/Off
Ctrl+ E Isoplane Top/Right/Left
Ctrl+ F Ddosnap
Ctrl+ G Grid On/Off
Ctrl+ J <Enter>
Ctrl+ L Ortho On/Off
Ctrl+ M <Enter>
Ctrl+ N New
Ctrl+ O Open
Ctrl+ P Print
Ctrl+ S Save
Ctrl+ T Tablet On/Off
Ctrl+ V Paste from Clipboard
Ctrl+ X Cut to clipboard
Ctrl+ Y Redo
Ctrl+ Z Undo

SYSTEM KOORDINAT DALAM AUTOCAD

Hampir semua perintah menggambar dalam AutoCAD mengharuskan anda untuk
memberikan memasukan koordinat. Misalnya anda ingin membuat lingkaran, anda akan
ditanya koordinat pusat lingkaran dan jari-jarinya. Untuk memberikan koordinat AutoCAD
menyediakan beberapa system koordinat yang dapat digunakan sesuai dengan keperluan
yaitu:

Koordinat Absolut atau Relatif

Metode ini dilakukan dengan cara memasukan koordinat X,Y untuk 2 dimensi (UCS) dan
X,Y,Z
Untuk 3 dimensi (WCS). :
Format : X,Y
Contoh:
Command : LINE (Enter)
Specify first point : 2,3 (Enter)
Specify next point or [Undo]: @4,5 (Enter)
Specify next point or [Undo]: (Enter)
AUTOCAD 2007 7

Gambar 1.5 Penggunaan Relatif 2D

Koordinat Relatif Cartesian

Memasukkan koordinat X dan Y yang dihitung relative dari titik akhir. Koordinat relative
dibedakan dengan adanya karakter @ didepan koordinat yang dimasukan.
Format : @ X,Y

Contoh:
Command : LINE (Enter)
Specify first point : 3,3 (Enter)
Specify next point or [Undo]: 8,3 (Enter)
Specify next point or [Undo]: (Enter)

Gambar 1.6 Penggunaan Relatif Kartesius 2D

Koordinat Relatif Polar

Masukkan jarak atau panjang garis yang akan dibuat, beserta arah sudutnya.
AUTOCAD 2007 8

Format : @ 1 < 2

Dimana:

@ : Operator
1 : Panjang atau jarak
< : Perintah membentuk sudut
2 : Sudut

Gambar 1.7 Sudut Rotasi dalam Satuan

Derajat
Contoh:
Command : LINE (Enter)
Specify first point : (klik sembarang di darwing area)
Specify next point or [Undo]: @3<270 (Enter)
Specify next point or [Undo]: @8,180 (Enter)
Specify next point or [Close/Undo] : (Enter)

Gambar 1.8 Penggunaan Relatif Polar2D

PERINTAH- PERINTAH MENU DI TOOLBAR
Fasilitas untuk mengambar pada AutoCAD terdapat pada kotak customize, adapun itu nama-
nama toolbar tersebut pada icon grup yaitu 3D Orbit, CAD Standards, Dimension, Draw,
Draw Order dan lain-lain. Dimana icon grup tersebut dapat di aktifkan pada waktu
AutoCAD dibuka. Jika icon ini belum aktif, cara untuk mengaktifkannya sebagai berikut:
1. Klik Pop-up menu pilih View
2. Pilih Toolbars yang paling bawah, maka akan muncul kotak dialog customize seperti
gambar 1.9 dibawah ini.
3. Kemudian klik tombol Toolbars, seperti gambar 1.9 dibawah ini lalu pilih Modify maka
muncul toolbar seperti ini.
AUTOCAD 2007 9

Gambar 1.9 Kotak Dialog Customize

KOTAK- KOTAK TOOLBAR

Toolbar ini bisanya digunakan untuk mengambar, pengeditan atau modifikasi dan lain-lain.
Pada kotak toolbar AutoCAD terdapat bermacam-macam kegunaannya. adapun itu nama-
nama toolbar tersebut pada icon grup 3D Orbit, CAD Standards, Dimension, Draw, Draw
Order dan lain-lain.
AUTOCAD 2007 10

Gambar 1.10 Tombol-Tombol Toolbar

INSTRUKSI-INTRUKSI MENGGAMBAR AUTOCAD 2DEMENSI

LINE
Pilih Pop-up Menu: Draw → Line atau klik pada icon

Command : LINE (Enter)

Specify first point : (klik sembarang di darwing area)
Specify next point or [Undo]: @5,0 (Enter)
Specify next point or [Undo]: @0,3 (Enter)
Specify next point or [Close/Undo] : @-5,0 (Enter)
Specify next point or [Close/Undo] : @0,-3 (Enter)

Command : LINE (Enter)

Specify first point : (klik sembarang di darwing area)
Specify next point or [Undo]: @5<45 (Enter)
Specify next point or [Undo]: @5<315 (Enter)
Specify next point or [Close/Undo] : @7<180 (Enter)
AUTOCAD 2007 11

CONSTRUCTION LINE
Pilih Pop-up Menu: Draw → Construction Line atau klik pada icon

Command : CONSTRUCTION LINE

Xline Specify a point or [Hor/Ver/Ang/Bisect/Offset]: : (klik sembarang di darwing area)
Specify through point: (KlikTk 1)
Specify through point (Klik Tk 2)
Specify through point (Klik Tk 3)
Specify through point (Klik Tk 4)
Specify through point (Enter)

Sebelumnya Hasilnya

POLYLINE (Garis yang tidak putus-putus)

Pilih Pop-up Menu: Draw → Polyline atau klik pada icon

Command : POLYLINE
Specify first point : (klik sembarang di darwing area)
Specify next point or [Undo]: @5,0 (Enter)
Specify next point or [Undo]: @0,5 (Enter)
Specify next point or [Close/Undo] : @-5,0 (Enter)
Specify next point or [Close/Undo] : @0,-5 (Enter)

POLYGON

Pilih Pop-up Menu: Draw → Polygon atau klik pada icon

Command : POLYGON
Polygon Enter number of sides <4>: 6 (Enter)
Specify center of polygon or [Edge]: (Klik sembarang di darwing area)
Enter an option [Inscribed in circle/Circumscribed about circle] <I>: I/C(Enter)
Specify Specify radius of circle: 5 (Enter)

RECTANGLE
AUTOCAD 2007 12

Pilih Pop-up Menu: Draw → Rectangle atau klik pada icon

Command : RECTANGLE
Specify first corner point or [Chamfer/Elevation/Fillet/Thickness/Width]: (klik sembarang di darwing
area)
Specify other corner point or [Dimensions]: @6,3 (Enter)

ARC

Pilih Pop-up Menu: Draw → Arc atau klik pada icon

Command : ARC
Arc Specify start point of arc or [Center]: (Klik Tk1)
Specify second point of arc or [Center/End]: (Klik Tk2)
Specify end point of arc: (Klik Tk3)

Sebelumnya Hasilnya

Hasil Arc

CIRCLE

Pilih Pop-up Menu: Draw → Circle atau klik pada icon

Command : ARC
Circle Specify center point for circle or [3P/2P/Ttr (tan tan
radius)]: (Klik sembarang di darwing area)
Specify radius of circle or [Diameter] <5.0000>: 2 (Enter)

Hasil Circle
REVISION CLOUD

Pilih Pop-up Menu: Draw → Revision Cloud atau klik pada icon
AUTOCAD 2007 13

Command : REVISION CLOUD

Revcloud Minimum arc length: 0.5000 Maximum arc length: 0.5000
Specify start point or [Arc length/Object] <Object>:
(Klik sembarang di darwing area)
Guide crosshairs along cloud path...
Revision cloud finished. (Enter)

Hasil
Revision Cloud

SPLINE

Pilih Pop-up Menu: Draw → Spline atau klik pada icon

Command : SPLINE
Spline Specify first point or [Object]: (Klik sembarang di darwing area)
Specify next point: (Klik Tk1)
Specify next point or [Close/Fit tolerance] <start tangent>: (Klik Tk2)
Specify next point or [Close/Fit tolerance] <start tangent>: (Klik Tk3)
Specify next point or [Close/Fit tolerance] <start tangent>: (Klik Tk4)
Specify start tangent: (Enter)
Specify end tangent: (Enter)

Sebelumnya Hasilnya

ELIPSE

Pilih Pop-up Menu: Draw → Elipse atau klik pada icon

Command : ELIPSE
Specify axis endpoint of ellipse or [Arc/Center]: (Klik sembarang di darwing area)
Specify other endpoint of axis: (Klik Tk1)
Specify distance to other axis or [Rotation]: (Klik Tk2) di (Klik Tk3)
AUTOCAD 2007 14

Sebelumnya Hasilnya

ELIPSE ARC

Pilih Pop-up Menu: Draw → Elipse Arc atau klik pada icon

Command : ELIPSE ARC

Ellipse arc Specify axis endpoint of ellipse or [Arc/Center]: _a
Specify axis endpoint of elliptical arc or [Center]: (Klik sembarang di darwing area)
Specify other endpoint of axis: (Klik Tk1)
Specify distance to other axis or [Rotation]: (Klik Tk2)
Specify start angle or [Parameter]: (Klik Tk3)
Specify end angle or [Parameter/Included angle]: (Klik Tk4) di (Klik Tk5)

Sebelumnya Hasilnya

POINT

Pilih Pop-up Menu: Draw → Point atau klik pada icon

Command : POINT
Point current point modes: PDMODE=0 PDSIZE=0.0000: (Klik sembarang di darwing area)
Specify a point: (Klik Tk1)
Specify a point: Esc

Untuk merubah bentuk Point (titik):

 Format
 Point Style
 Pilih Jenis Point
 Ok

HATCH

Pilih Pop-up Menu: Draw → Hatch atau klik pada icon

HATCH (Enter)
Command :
 Kemudian muncul kotak Boundary Hatch and Fill seperti gambar di samping ini
AUTOCAD 2007 15

 Klik di sebelah Pattern atau klik tombol sebelahnya lagi pilih

arsiran yang diinginkan.
 Lalu klik Pick Points klik object yang mau di arsiran lalu klik kanan pilih
preview maka terlihat arsirannya tetapi masih kerapatan, jadi isikan angle (kemiringan
arsiran) 0 dan scale (kerapatan arsiran) 3, lalu OK. Seperti gambar di bawah ini.

Sebelumnya Hasilnya

HATCHEDIT (Untuk Mengedit Arsiran)

Command : HE (Enter) HATCHEDIT.

Select associative hatch object: Klik arsiran yang akan di ganti

REGION

Pilih Pop-up Menu: Draw → Region atau klik pada icon

Command : REGION (Enter).

Select objects: Blok object lalu (Enter).

MULTILINE TEXT

Pilih Pop-up Menu: Draw → Text →Multiline Text atau klik pada icon

Command : MULTILINE TEXT (MT) (Enter).

Mtext Current text style: "Standard" Text height: 0.2000
Specify first corner: (Klik sembarang di darwing area) Klik kiri
AUTOCAD 2007 16

Specify opposite corner or [Height/Justify/Line spacing/Rotation/Style/Width]: Klik kiri kemudian tulis

text yang di inginkan, klik OK.

EDIT TEXT (Untuk Mengedit Text)

Command : DDEDIT (Enter).

Select an annotation object or [Undo]: Klik text yang akan di edit, lalu kemudian tulis text yang
di inginkan, klik OK.

MAKE BLOK (Mengelompokkan obyek gambar)

Pilih Pop-up Menu: Draw → Blok →Make atau klik pada icon

BLOCK (Enter).
Command :
Kemudian tentukan nama object
Klik tombol Select objects
Select objects: Blok obyek gambar akan di satukan
Specify opposite corner: (Enter)
Serperti gambar dibawah ini.

INSERT BLOK (Mencari file yang sudah di make block)

Pilih Pop-up Menu: Insert → Insert atau klik pada icon

Command : INSERT (Enter).

Kemudian cari nama file object lalu OK
Serperti gambar dibawah ini.
AUTOCAD 2007 17

INSTRUKSI PENGEDITAN DAN MODIFIKASI OBJECT GAMBAR

ERASE (Menghapus object)

Pilih Pop-up Menu: Modify → Erase atau klik pada icon

Command : ERASE (Enter).
Select objects: Klik object yang mau di hapus (Enter).

COPY OBJECT

Pilih Pop-up Menu: Modify → Copy atau klik pada icon

Command : CO (Enter).
Select objects: Klik object yang mau copy (Enter).
Specify base point or displacement, or [Multiple]: Klik kiri dilayar lalu object mau di tempatkan
dimana.
Specify second point of displacement or <use first point as displacement>: Klik kiri

MIRROR

Pilih Pop-up Menu: Modify → Mirror atau klik pada icon

Command : MI (Enter).
Select objects: Klik object (Enter).
Specify first point of mirror line: Klik Tk1 (Enter).
Specify second point of mirror line: Klik Tk2 (Enter).
Delete source objects? [Yes/No] <N>: (Enter).

Sebelumnya Hasilnya

OFFSET
AUTOCAD 2007 18

Pilih Pop-up Menu: Modify → Offset atau klik pada icon

Command : O (Enter).
Specify offset distance or [Through] <1.0000>: 1 (Enter).
Select object to offset or <exit>: Klik Object
Specify point on side to offset: Klik Tk1
Select object to offset or <exit>: (Enter).

Sebelumnya Hasilnya

ARRAY

Pilih Pop-up Menu: Modify → Array atau klik pada icon

Command : AR (Enter).
 Kemudian pilih RECTANGULAR ARRAY
Seperti di samping ini.
 Isikan Rows 2 (jumlah baris)
 Isikan Columns 3(jumlah kolom)
 Isikan Row Offset 4 (jarak baris)
 Isikan Columns Offset 5 (jarak kolom)
 Klik tombol Select Object
 Klik objek yang akan diperbanyak
 Klik tombol OK
 Seperti gambar dibawah ini

Sebelumnya Hasilnya

Command : AR (Enter).
AUTOCAD 2007 19

 Kemudian pilih POLAR ARRAY

Seperti di samping ini.
 Isikan Total Number of Item 6 (jumlah kolom)
 Isikan Angle to Fit 360 (sudutnya)
 Klik tombol Select Object
 Klik tombol Center Point klik Tk 1
 Klik objek yang akan di mudifikasi
 Klik tombol OK
 Seperti gambar dibawah ini

Sebelumnya Hasilnya

MOVE

Pilih Pop-up Menu: Modify → Move atau klik pada icon

Command : M (Enter).
Select objects: Klik object yang akan dipindahkan (Enter).
Specify base point or displacement: Klik kiri object, lalu tempatkan dimana yang di inginkan
Specify second point of displacement or <use first point as displacement>: Klik kiri

MOVE

Pilih Pop-up Menu: Modify → Rotate atau klik pada icon

Command : RO (Enter).
Select objects: Klik object yang akan beri sudut (Enter).
Specify base point: Klik Tk1
Specify rotation angle or [Reference]: 30 (sudut) (Enter).

Sebelumnya Hasilnya

SCALE
AUTOCAD 2007 20

Pilih Pop-up Menu: Modify → Scale atau klik pada icon

Command : SC (Enter).
Select objects: Klik object
Specify base point: Klik Tk1
Specify scale factor or [Reference]:: Klik Tk2 (Enter)

Sebelumnya Hasilnya

STRETCH

Pilih Pop-up Menu: Modify → Stretch atau klik pada icon

Command : S (Enter).
Select objects: block object (Enter).
Specify base point or displacement: Klik Tk 1
Specify second point of displacement or <use first point as displacement>:: Klik Tk 2

Sebelumnya Hasilnya

LENGTHEN

Pilih Pop-up Menu: Modify → Lengthen

Command : LEN (Enter).

Select an object or [DElta/Percent/Total/DYnamic]: Del (Enter).
Enter delta length or [Angle] <20.0000>: 4
Select an object to change or [Undo]: klik ujung garis (Enter).

Sebelumnya Hasilnya

TRIM

Pilih Pop-up Menu: Modify → Trim atau klik pada icon

Command : TR (Enter).
Current settings: Projection=UCS, Edge=None
Select cutting edges ...
AUTOCAD 2007 21

Select objects: (Enter).

Select object to trim or shift-select to extend or [Project/Edge/Undo]: Tk 1
Select object to trim or shift-select to extend or [Project/Edge/Undo]: Tk 2
Select object to trim or shift-select to extend or [Project/Edge/Undo]: Tk 3
Select object to trim or shift-select to extend or [Project/Edge/Undo]: Tk 4
Select object to trim or shift-select to extend or [Project/Edge/Undo]: Tk 5
Select object to trim or shift-select to extend or [Project/Edge/Undo]: Tk 6
Select object to trim or shift-select to extend or [Project/Edge/Undo]: Tk 7
Select object to trim or shift-select to extend or [Project/Edge/Undo]: Tk 8

Sebelumnya Hasilnya

EXTENG

Pilih Pop-up Menu: Modify → Exteng atau klik pada icon

Command : EX (Enter).
Current settings: Projection=UCS, Edge=None
Select boundary edges ...
Select objects: (Enter).
Select object to extend or shift-select to trim or [Project/Edge/Undo]: Tk 1
Select object to extend or shift-select to trim or [Project/Edge/Undo]: Tk 2
Select object to extend or shift-select to trim or [Project/Edge/Undo]: Tk 3
Select object to extend or shift-select to trim or [Project/Edge/Undo]: Tk 4
Select object to extend or shift-select to trim or [Project/Edge/Undo]: Tk 5
Select object to extend or shift-select to trim or [Project/Edge/Undo]: Tk 6
Select object to extend or shift-select to trim or [Project/Edge/Undo]: Tk 7
Select object to extend or shift-select to trim or [Project/Edge/Undo]: Tk 8

Sebelumnya Hasilnya

BREAK

Pilih Pop-up Menu: Modify → Break atau klik pada icon

Command : BR (Enter).
Select object: Klik Tk 1
Specify second break point or [First point]: Klik Tk 2
AUTOCAD 2007 22

Sebelumnya Hasilnya

CHAMFER

Pilih Pop-up Menu: Modify → Chamfer atau klik pada icon

Command : CHE (Enter)

Select object (TRIM mode) Current chamfer Dist1 = 3.0000, Dist2 = 6.0000
Select first line or [Polyline/Distance/Angle/Trim/Method/mUltiple]: D (Enter).
Specify first chamfer distance <3.0000>: 2
Specify second chamfer distance <2.0000>: 3
Select first line or [Polyline/Distance/Angle/Trim/Method/mUltiple] : (Enter).

Command: _chamfer
(TRIM mode) Current chamfer Dist1 = 2.0000, Dist2 = 3.0000
Select first line or [Polyline/Distance/Angle/Trim/Method/mUltiple]: Klik Tk 1
Select second line: Klik Tk 2

Sebelumnya Hasilnya

FILLET

Pilih Pop-up Menu: Modify → Fillet atau klik pada icon

Command : F (Enter)
Select object (TRIM mode)
Current settings: Mode = TRIM, Radius = 3.0000
Select first object or [Polyline/Radius/Trim/mUltiple]: R
Specify fillet radius <3.0000>: 2 (Enter)
Select first object or [Polyline/Radius/Trim/mUltiple]: Klik Tk 1
Select second object: Klik Tk 2

Sebelumnya Hasilnya

EXPLODE

Pilih Pop-up Menu: Modify → Explode atau klik pada icon

Command : EXPLODE (Enter)

Select objects: Klik object polyline
Select objects: (Enter)

OSNAP (Object Snap)

AUTOCAD 2007 23

Osnap berfunsi untuk mengunci objek pada titik tertentu sehingga kursor akan langsung
menangkap titik tersebut.
Osnap dapat di akses dengan 2 cara yaitu:
 Dengan Icon
 Dengan mengunakan menu Flyout yaitu dengan cara Menekan Shift+klik kanan Mouse
Adapun instruksi osnap seperti berikut:

IKO OBJECT SNAP KETERANGAN

N
Temporary Menangkap titik yang mempunyai jarak relative dari titik
Trakcing Point lain.
Menentukan suatu titik dengan bantuan offset dari suatu
Snap From
titik.
Menangkap titik pada ujung garis atau busur.
Endpoint
Menangkap titik tengah garis atau busur.
Midpoint
Menangkap titik perpotongan dua objek yang
Intersection
memungkinkan bersilang.
Apparent Menangkap titik perpotongan dua objek yang
Intersecton memungkinkan bersilang.
Untuk menampilkan ekstensi.
Extension

Center Menangkap titik pusat lingkaran atau busur.

Menangkap titik yang terletak pada kuadran-kuadran

Quadrant lingkaran, arc dan elips, yaitu titik pada sudut 0,90,180,
dan 270 derajat.
Menangkap titik singgung lingkaran atau busur.
Tangent
Menangkap titik yang tegak lurus terhadap garis, lingkaran
Perpendicular
atau busur.
Snap untuk memparalelkan objek.
Paralel
Menangkap sebuah titik dari sebuah text, blok, atribut dan
Insertio
lain-lain.
Menangkap objek titik atau point.
Node
Menangkap titik terdekat dari sebuah objek.
Nearest
Menghilangkan osnap.
None
Object snap Untuk mengatur konfigurasi osnap.
setting

MEMANGGIL OBJECT SNAP YANG PERMANEN

AUTOCAD 2007 24

 Pilih Pop-up Menu: Tools → Drafting Settings

 Klik tombol Object Snap
 Seperti gambar dibawah ini.

INSTRUKSI DIMSTYLE

Instruksi mengatur nilai variabel dimensi dan menyimpan secara permanen ke dalam style
dimensi melalui kotak dialog dimension style manager.

Pilih Pop-up Menu: Dimension → Style atau klik pada icon

Command : DST (Enter)

Keterangan:

Set Current adalah meng-set dimensi agar diaktifkan

New adalah menentukan model dimensi. Seperti gambar Create New Dimension Style.
AUTOCAD 2007 25

Modify adalah memodifikasi garis, teks, model garis dimensi, fit, primar unit dan lain-lain.
Seperti gambar Modify Dimension Style.

Tombol Lines And Arrows adalah area untuk mengatur tampilan warna dan garis dimensi
pada Modify Dimension Style.

Dimension Lines
Color adalah mengubah warna garis dimension lines.
Lineweight adalah mengubah tebal garis dimension lines.
Extend beyond ticks adalah mengontrol panjang garis dimensi yang melewati garis
ekstension. Nilai ini hanya bisa diubah bila anda menggunakan tanda tick sebagai pengganti
tanda panah. Variabel dimensi yaitu: DIMDLE.
Baseline spacing adalah mengendalikan jarak antara dimensi yang dicitakan dari perintah
DIMBASE LINE. Variabel dimensi yaitu: DIMDLI.
Suppress adalah menampilkan atau menyembunyikan tampilan garis dimensi. Dim Line 1
adalah mengatur hidup atau mematikan garis dimensi pada sisi pertama, sedangkan Dim Line
2 adalah mengatur hidup atau mematikan garis dimensi pada sisi kedua. Variabel dimensi
yaitu: DIMSD1, DIMSD2.

Extension Lines
Color adalah mengubah warna garis line ekstension.
Lineweight adalah mengubah tebal garis line ekstension.
Extend beyond dim lines adalah mengendalikan panjang garis extension yang digambar di
atas garis dimensi. Variabel dimensi yaitu: DIMEXE.
Offset from origin adalah mengendalikan jarak antara awal garis extension dan titik pulih.
Variabel dimensi yaitu: DIMEX.
AUTOCAD 2007 26

Supress adalah menghidupkan atau mematikan tampilan garis pertama dan kedua. Variabel
dimensi yaitu: DIMSE1, DIMSE2.

Arrow Heads
1 st adalah mencantumkan nama tanda panah ujung pertama yang sedang digunakan. Variabel
dimensi yaitu: DIMBLK.
2 nd adalah mencantumkan nama tanda panah ujung kedua yang sedang digunakan. Variabel
dimensi yaitu:DIMBLK1, DIMBLK2.
Arrow Size adalah mengatur ukuran tanda panah. Variabel yaitu: DIMASZ

Center Mark For Circles (DIMCENTER, DIMRADIUS, DIMDIAMETER)

Type Mark adalah mengatur pada gambar pusat lingkaran.Variabel dimensi yaitu DIMCEN
positif.
Type line adalah mengatur gambar pada tanda pusat lingkaran dan garis sumbunya. Variabel
dimensi yaitu DIMCEN
Type None adalah tidak mengambar pada tanda pusat lingkaran. Variabel dimensi yaitu
DIMCEN.
Size adalah mengatur besar kecilnya tanda pusat lingkaran yang di gambar pada titik pusat
atau busur.

Tombol Text adalah mengatur konfigurasi text pada Modify Dimension Style.

Text Appearance
Text style adalah mengatur teks yang telah didefinisikan dalam gambar dan dapat dipilih
untuk digunakan dalam teks dimensi. Variabel dimensi yaitu: DIMTXSTY
Text color adalah mengatur warna teks dimensi. Variabel dimensi DIMCLRT.
Text height adalah mengatur tinggi teks dimensi. Variabel dimensi DIMTXT
Fraction height scale adalah mengatur jarak atau celah antara teks dan garis dimensi pada
saat teks memotong garis dimensi. Variabel dimensi yaitu: DIMGAP.
Draw frame around text adalah member bingkai pada teks.

Text Placement
Vertical adalah mengatur posisi teks arah vertikal
Horizontal adalah mengontrol teks posisi horizontal disepanjang garis dimensi.
AUTOCAD 2007 27

Offset from dim line adalah mengatur jarak antara garis dimensi dengan teks dimensi.

Text Alignment
Horizontal adaalah mengubah semua posisi dimensi menjadi posisi horizontal.
Alinged with dimension line adalah mengatur posisi normal kondisi dimensi
ISO Standard adalah mengikuti format ISO standard.

Tombol Fit adalah mengatur penempatan teks dan tanda, saat garis dimensi tidak memiliki
ruang yang cukup untuk menempatkan keduanya, pada Modify Dimension Style

Fit Options adalah mengatur pemindahkan teks dan tanda panah.

Text Placement adalah mengatur penempatan dimensi teks jika posisi teks dalam keadaan
tidak standar secara manual.

Scale for Dimension Features

Use overall scale of adalah mengatur ukuran model dimensi seperti besaran, jarak, dan spasi.
Scale dimension to layout (paperspace) adalah emngatur model dimensi sesuai dengan layout
kertas.

Fine Tuning
Place text manully when dimensioning adalah mengatur posisi teks dimensi pada saat anda
membuat dimensi.
Always draw a dim line between ext lines adalah mengatur posisi garis dimensi antara garis
ekstensi, tanda panah dan posisi teks pada bagian luar.

Tombol Primary Unit adalah mengatur format teks pada pengukuran baku dan variable untuk
menambah string di depan maupun di belakang teks pengukuran baku, pada Modify
Dimension Style
AUTOCAD 2007 28

Linear Dimensions
Unit fromat adalah mengatur format teks pada pengunkuran baku
Precision adalah mengontrol jumlah desimal
Fraction format adalah mengatur pemisah satuan dalam posisi diagonal dan horisontal
Decimal separator adalah mengatur pemisah decimal misalnya titik (.), koma (,) dan spasi.
Rund off adalah mengatur nilai pembulatan pada teks dimensi
Prefix adalah menambahkan string didepan teks dimensi.
Suffix adalah menambahkan string dibelakang teks dimensi.

Measurement Scale
Scale factor adalah mengatur besarnya scale factor untuk mengatur pembulatan teks dimensi.
Apply to loyout dimensions only adalah untuk mematikan scale factor untuk mengatur
pembulatan teks dimensi.

Zero Suppression
Leading adalah menyembunyikan angka 0 di depan koma, tampa mengubah signifikan.
Trailing adalah menyembunyikan angka 0 di belakang koma, tampa mengubah signifikan
0 Feet adalah bila diaktifkan teks 0 feet atau 0 inci tidak akan ditulis.
0 Inches adalah bila diaktifkan teks 0 feet atau 0 inci tidak akan ditulis.

Angular Dimensions
Berfungsi untuk mengatur format angka untuk pengaturan sudut.
AUTOCAD 2007 29

Tombol Alternate Units adalah mengontrol format teks alternative di dalamnya.

Display alternative Unit adalah untuk mematikan atau menghidupkan pengukuran

alternative yang ditulis dibelakang pengukuran baku. Variable dimensi yaitu: DIMALT.
Units adalah tombol ini digunakan untuk mengatur format pengukuran alternatif, jumlah
decimal pada pengukuran alternative, format sudut dan toleransi bagi pengukuran alternative.
AutoCAD akan membuka kotak dialog alternative units (sama dengan primary untis).
Variabel dimensi yaitu: DIMALTD, DIMALTF, DIMALTTD, DIMALTTZ, DIMALTU,
DIMALTZ.
Prefix/Sufix adalah mentukan string di depan atau dibelakang pengukuran alternative.
Variabel dimensi yaitu: DIMAPOST.

Tombol Tolerances adalah variabel-variabel yang mengontrol format teks untuk pengukuran
tolerance dan pengukuran limits.

Method adalah menu drop down ini berisi metode-metode penulisan toleransi. Yang tersedia
di sini adalah none, symmetrical, deflation, limits and basic. Variabel dimensi yaitu:
DIMTOL, DIMLIM, DIMGAP.
AUTOCAD 2007 30

Upper Value adalah kotak isian menentukan nilai toleransi atas atau positif untuk pengukuran
toleransi atau limits. Variabel dimensi yaitu: DIMTM.
Vertikal Position adalah menu drop down ini untuk menentukan lokasi teks toleransi. Variabel
dimensi yaitu DIMTOLJ.
Scaling for Height adalah kotak isian ini berfungsi untuk mengendalikan tinggi teks toleransi
relative terhadap teks bahu. Variabel dimensi yaitu: DIMTFAC.
AUTOCAD 2007 31

INSTRUKSI-INTRUKSI MENGGAMBAR AUTOCAD 3 DIMENSI

Pengenalan Dasar 3 Dimensi

AutoCAD memiliki fasilitas mengambar dan mengedit 3 dimensi yang cukup konplit, anda
dapat membuat gambar 3 dimensi mulai dari yang paling sederhana seperti kubus dan
silinder, sampai dengan yang rumit seperti bangunan bertingkat. Selama anda bekerja dengan
vektor AutoCAD akan menvisualisasikan gambar 3dimensi dalam bentuk outline (wireframe).
Namun AutoCAD memberikan fasilitas rendering untuk memberikan warna pada gambar
sehingga diperoleh citra gambar yang lebih realistik berdasarkan material dan sumber cahaya
yang diterapkan.
Setiap titik didalam ruang kerja dalam AutoCAD mempunyai 3 macam koordinat, yaitu x,y,
dan z masing-masing mempunyai arah yang orthogonal satu sama lain. Mungkin selama ini
anda merasa hanya bekerja dengan koordinat x dan y saja. Namun bukan berarti obyek yang
anda buat tidak memiliki nilai z. setiap anda menentukan tiga jenis koordinat yaitu x, y dan z.

Pada Toolbar UCS terdapat grup ikon dapat menentukan arah sumbu koordinat x, y dan z cara
pandang sebagai berikut:
Ikon User Coordinate System Keterangan
World USC UCS dunia
Origin USC Perintah menempatkan USC pada obyek
3 Point USC Perintah menempatakan USC berdasarkan 3 titik
X Axis Rotate USC Perintah memutar USC terhadap sumbu X
Y Axis Rotate USC Perintah memutar USC terhadap sumbu Y
Z Axis Rotate USC Perintah memutar USC terhadap sumbu Z

UCS di gunakan untuk menentukan bidang kerja pada objek 3D untuk mendapatkan bidang
kerja baru sebagai berikut:
1. Memutar salah satu sumbu (X,Y,Z)
2. Mengunakan UCS tiga titik (3P)
Objek 3D mempunyai kompleksitas sehingga dengan menggunakan perputaran salah
satu sumbu (X,Y,Z) sulit menetukan berapa sudut perputarannya sehingga
digunakan UCS 3P.
3. Menyimpan posisi UCS pada bidang tertentu
Command : UCS (Enter)
Current ucs name: *TOP*
Enter an option [New/Move/orthoGraphic/Prev/Restore/Save/Del/Apply/?/World]
<World>: S (Enter)
Enter name to save current UCS or [?]:Tampilan (Enter)

4. Membuka UCS yang tersimpan

Command : UCS (Enter)
Current ucs name: *TOP*
Enter an option [New/Move/orthoGraphic/Prev/Restore/Save/Del/Apply/?/World]
<World>: R (Enter)
Enter name of UCS to restore or [?]:Tampilan (Enter)
AUTOCAD 2007 32

Pada Toolbar View terdapat grup ikon yang masing-masing mewakili cara pandang sebagai
berikut:
Ikon View Keterangan
Top View Cara pandang tegak lurus dari atas benda
Bottom Cara padang tegak lurus dari bawah benda
Left Cara padang tegak lurus dari sebelah kiri benda
Right Cara padang tegak lurus dari sebelah kanan benda
Front Cara padang tegak lurus dari depan benda
Back Cara padang tegak lurus dari belakang benda
SW Isometric Cara padang secara isometric dari barat daya
SE Isometric Cara padang secara isometric dari tenggara
NE Isometric Cara padang secara isometric dari timur laut
Nw Isometric Cara padang secara isometric dari barat laut

MENGGAMBAR RUMAH TINGGAL 3 DIMENSI

Denah Latihan 1 Tampak Perspektif

Menggambar Denah Sederhana

A. Mengatur layer As, Dinding, Pintu, Jendela, Lantai, Kolom, dan Atap.
1. Klik ikon layer maka akan tampil kotak dialog Layer Propertis Manager.
2. Klik tombol New
3. Klik ganda Nama layer, ketik as dan seterusnya
4. Klik kotak Color maka muncul kotak dialog Selet Color, pilih warna yang
dinginkan lalu OK.

B. Membuat Garis As Dinding

1. Aktifkan layer As, lalu klik Rectangle
untuk membuat garis-garis As dinding, R.Tidur Utama.
2. Specify first corner point or [Chamfer/Elevation/Fillet/Thickness/Width]: Klik pada area gambar
3. Specify other corner point or [Dimensions]: Ketik @-3.5,3 lalu Enter.
AUTOCAD 2007 33

4. Klik Rectangle untuk membuat garis-garis As dinding, KM/WC 1.

5. Specify first corner point or [Chamfer/Elevation/Fillet/Thickness/Width]: Klik pada area gambar
titik A. Lihat Denah Latihan 1.
6. Specify other corner point or [Dimensions]: Ketik @-2,1.5 lalu Enter.
7. Klik Rectangle untuk membuat garis-garis As dinding, R. Tidur Anak.
8. Specify first corner point or [Chamfer/Elevation/Fillet/Thickness/Width]: Klik pada area gambar
titik B. Lihat Denah Latihan 1.
9. Specify other corner point or [Dimensions]: Ketik @-3.5,3 lalu Enter.
10. Klik Rectangle untuk membuat garis-garis As dinding, R. Tamu.
11. Specify first corner point or [Chamfer/Elevation/Fillet/Thickness/Width]: Klik pada area gambar
titik C. Lihat Denah Latihan 1.
12. Specify other corner point or [Dimensions]: Ketik @-3,3 lalu Enter.
13. Klik Rectangle untuk membuat garis-garis keliling As dinding pinggir
14. Specify first corner point or [Chamfer/Elevation/Fillet/Thickness/Width]: Klik pada area gambar
titik D. Lihat Denah Latihan 1.
15. Specify other corner point or [Dimensions]: Ketik @-9.5,7.5 lalu Enter.
16. Klik Rectangle untuk membuat garis-garis As dinding, Teras
17. Specify first corner point or [Chamfer/Elevation/Fillet/Thickness/Width]: Klik pada area gambar
titik E. Lihat Denah Latihan 1
18. Specify other corner point or [Dimensions]: Ketik @3,-2 lalu Enter.
19. Klik Rectangle untuk membuat garis-garis As dinding, KM/WC 2.
20. Specify first corner point or [Chamfer/Elevation/Fillet/Thickness/Width]: Klik pada area gambar
titik F. Lihat Denah Latihan 1
21. Specify other corner point or [Dimensions]: Ketik @2,-1.5 lalu Enter.
22. Klik Rectangle untuk membuat, Kolom.
23. Specify first corner point or [Chamfer/Elevation/Fillet/Thickness/Width]: Klik pada area gambar
titik G. Lihat Denah Latihan 1
24. Specify other corner point or [Dimensions]: Ketik @0.6,0.6 lalu Enter.
25. Klik Offset untuk membuat, garis dalam Kolom.
26. Specify offset distance or [Through] <0.1000>: Ketik 0.1 lalu Enter
27. Select object to offset or <exit>: Klik lingkaran kolom titik G
28. Specify point on side to offset: Klik dalam lingkaran kolom titik C
29. Select object to offset or <exit>: lalu Enter
30. Klik Copy klik kiri lingkaran luar kolom dan lingkaran dalam kolom, klik kanan
lalu klik disudut kanan bawah kolom, kemudian pindahkan ke titik H lalu klik kiri.
31. Maka hasilnya seperti denah latihan 1.

C. Membuat Garis Dinding

1. Aktifkan layer Dinding,
2. Klik Offset untuk membuat garis dinding, R.Tidur Utama.
3. Specify offset distance or [Through] <0.1000>: Ketik 0.075 (setengah tebal dinding) lalu
Enter
4. Select object to offset or <exit>: Klik garis As R.Tidur Utama klik ke luar lingkaran
5. Specify point on side to offset: Klik garis As R.Tidur Utama klik ke dalam lingkaran
6. Select object to offset or <exit>: lalu Enter
7. Ikuti langkah-langkah 2,3,4,5,6 untuk membuat KM/WC 1, R. Tidur Anak, R.
Tamu, Keliling As dinding pinggir, KM/WC 2.
8. Lihat hasilnya seperti denah latihan 2.
AUTOCAD 2007 34

Denah latihan 2

D. Mengubah Gambar Denah Menjadi Perspektif

1. Klik ikon SE Isometric atau Pilih Pop-up Menu: View → 3D Views → SE
Isometric.
2. Klik ikon Extrude atau ketik Ext kemudian Enter.
3. Select objects: 1 found : lalu klik garis dinding semuanya, luar maupun dalam lingaran.
R.Tidur Utama, KM/WC 1, R. Tidur Anak, R. Tamu, Keliling dinding pinggir,
KM/WC 2.
4. Select objects: Klik kanan
5. Specify height of extrusion or [Path]: Ketik 4 lalu Enter
