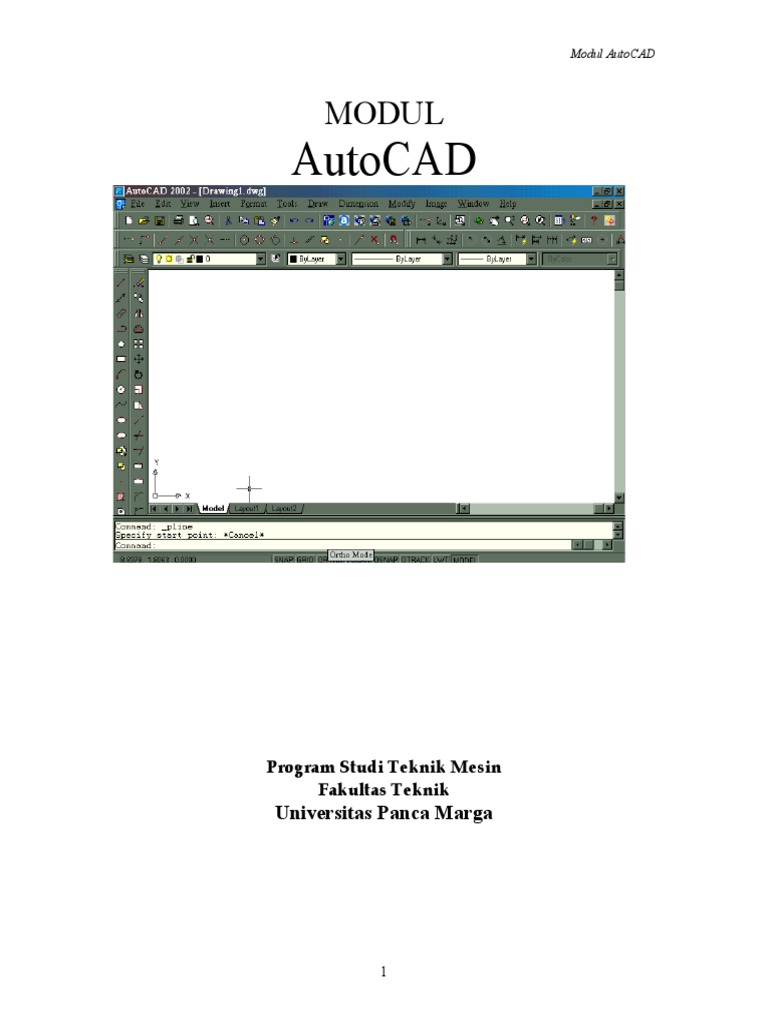

Modul AutoCAD

MODUL
AutoCAD

Program Studi Teknik Mesin

Fakultas Teknik
Universitas Panca Marga

1
 Modul AutoCAD

AutoCAD

A. PENGGUNAAN KOORDINAT

Untuk menentukan posisi dari suatu obyek dapat digunakan 5 macam type koordinat

1. Koordinat Cartesian :
o Masukkan : (x,y,z), bila z tidak dimasukkan z = 0
o Contoh : Titik A adalah 1 satuan X, 2 satuan Y, dan 3 satuan Z, maka masukkan
1,2,3

2. Koordinat Polar :
o Masukkan : (r < ), jarak dari titik acuan serta sudut sumbu X
o Contoh : Titik A berjarak 3 satuan dari (0,0,0) membentuk sudut 45, maka
masukkan : 3<45

3. Koordinat Cylindrical :
o Masukkan : (r<,z), jarak dari titik acuan, sudut terhadap sumbu X (pada bidang
XY), serta ketinggian (Z) terhadap bidang XY
o Contoh : titik A berjarak 3 satuan dari (0,0,0), membentuk sudut 45 pada bidang
XY, dan ketinggian 5 satuan terhadap bidang XY, maka masukkan : 3<45,5

4. Koordinat Spherical :
o Masukkan : (r<<), jarak dari titik acuan, sudut terhadap sumbu X (pada bidang
XY), serta sudut terhadap bidang XY
o Contoh : Titik A berjarak 3 satuan dari (0,0,0), membentuk sudut 45 terhadap
sumbu X pada bidang XY, serta sudut 60 terhadap bidang XY, maka masukkan
3<45<60

5. Koordinat Relative
o Digunakan untuk menyatakan pergeseran terhadap suatu titik acuan baru. Cara ini
sangat efektif dan cepat pada gambar-gambar teknik, juga pada saat editing.
o Masukkan : penambahan tanda @ pada awal masukan koordinat ( Cartesian,
Polar, Cylindrical, ataupun Spherical)
o Contoh : @3<45 (berarti dari titik terakhir bergeser….self solution)

2
 Modul AutoCAD

B. MEMPERSIAPKAN BIDANG GAMBAR

Perintah yang digunakan untuk mempersiapkan bidang gambar antara lain :

1. UNITS

Digunakan untuk mengubah notasi koordinat, jarak, dan sudut sesuai kebutuhan
pemakai. Pilihan UNITS yang disediakan AutoCAD adalah :
o Scientific : 2.175E + 01
o Decimal : 21.75
o Engineering : 1’-9.75’’
o Architectural : 1’-93/4’’
o Fractional : 141/2
Command : UNITS
Untuk sudut :
 Decimal Degrees
 Degrees/Minutes/Second
 Grads
 Radians
 Surveyor’s units

2. LIMITS

Digunakan untuk menentukan batas daerah gambar, sehingga daerah kerja menjadi
spesifik pada area tertentu :
Command : LIMITS
ON/OFF/ <Lower left corner> <0.0000,0.0000> :
Upper right corner : (masukkan koordinat untuk bagian atas kanan sesuaikan
dengan skala gambar)

3. MVSETUP

Alternatif lain yang digunakan untuk menentukan batas gambar adalah dengan
menggunakan perintah MVSETUP
Command : MVSETUP
Enable paper space? (No/Yes) : N
Units type (Scientific/Decimal/Engineering/Architectural/Metric)
Enter scale factor :
Enter the paper width :
Enter the paper height :

C. OBJECT SNAP

Object Snap digunakan untuk memilih atau mengunci (lock) suatu titik dari obyek
tertentu secara tepat dan akurat sesuai dengan object snap yang anda gunakan.

3
 Modul AutoCAD

1. Snap From : untuk memilih titik secara umum

2. Snap to Endpoint : untuk memilih titik akhir dari suatu obyek gambar
3. Snap to Midpoint : untuk memilih titik tengah dari suatu obyek gambar
4. Snap to Intersection : untuk memilih titik perpotongan dari dua obyek
5. Snap to Apparent Intersection : untuk memilih dua obyek yang seolah-olah
berpotongan (biasanya dipakai dalam menggambar 3D)
6. Snap to Center : untuk memilih titik pusat dari sebuah lingkaran atau busur (arc)
7. Snap to Quadrant : untuk memilih kuadran dari sebuah lingkaran
8. Snap to Perpendicular : untuk memilih titik pada obyek yang tegak lurus dengan
target OSNAP
9. Snap to Tangent : untuk memilih titik pada lingkaran atau arc yang merupakan
garis singgung terhadap lingkaran atau garis lengkung tersebut
10. Snap to Node : untuk memilih sebuah titik (point)
11. Snap to Insertion : untuk memilih titik penempatan dari Shape, Text, Attribute,
Definition dan Block
12. Snap to Nearest : untuk memilih sebuah titik yang visual paling dekat pada suatu
obyek.
13. Snap to Quick : untuk memilih obyek secara cepat
14. Snap to None : untuk menon-aktifkan OSNAP
15. Running OSNAP : untuk mengaktifkan OSNAP secara otomatis
16. Calculator

Catatan : ada beberapa options dalam penggunaan object snap

1. Untuk mempercepat perintah object snap dapat digunakan perintah OSNAP pada
command prompt. Pada layar akan muncul kotak drafting settings untuk memilih
object snap yang akan diaktifkan
2. Dengan mengklik osnap pada status bar (bagian bawah layar)
3. Dengan menekan tombol SHIFT+klik mouse kanan, maka anda tidak perlu
menekan statusbar OSNAP

D. TOMBOL KHUSUS

 ESC : membatalkan suatu perintah atau proses

 (back space): digunakan pada command line untuk membatalkan suatu perintah
  Enter : pengulangan perintah yang baru saja dilakukan
 Spacebar : sama seperti enter
 F6 : On/Off display koordinat layar
 F7 : On/Off titik-titik bantu (Grid)
 F8 : On/Off modus gerak lurus (ORTHO)
 F9 : On/Off modus gerak terukur (SNAP)
 Insert : mengaktifkan kursor Screen Menu pada layar kanan gambar
 Panah (arrow) : memilih command pada screen menu

4
 Modul AutoCAD

E. PERINTAH SINGKAT

 L : Line
 A : Arc
 E : Erase
 P : Pan
 C : Circle
 U : Undo
 R : Redraw
 Z : Zoom
 T : Text
 CP : Copy

F. KONTROL LAYAR KERJA (ZOOM)

Perintah zoom dapat anda ketikkan pada command line dengan huruf Z kemudian enter.
Command : Z 
All/Center/Dynamic/Extents/Left/Previous/Vmax/Window/<Scale(X/XP)> :
 All : untuk melihat seluruh gambar
 Center : untuk melihat gambar dengan menentukan pusat pandangannya dan
menentukan diameter atau tingginya
 Dynamic : untuk melihat gambar dengan cara menentukan besarnya kotak dan
menentukan letak kotak.
 Extents : untuk melihat gambar satu layar penuh
 Left : untuk melihat gambar dengan menentukan letak pusat sebelah kiri dan
besarnya daerah pandang
 Previous : untuk kembali kepandangan sebelumnya
 Window : untuk melihat gambar dengan menentukan besarnya kotak, dengan cara
menentukan titik pojok kotak yang satu diagonal.
 Scale : untuk melihat gambar dengan menentukan skala perbesarannya.

5
 Modul AutoCAD

DASAR-DASAR 2D
Berisi perintah dasar penggambaran 2 dimensi

1. LINE

Perintah line digunakan untuk membuat garis lurus standart yang terdiri dari segment
yang terpisah-pisah. Dengan line dimungkinkan membuat banyak garis sekaligus
sampai pengguna (user) menekan Return/Enter pada option to point (blank)
Command : LINE 
Specify first point : ( klik dilayar posisi 1 )
Specify next point or [Undo] : (klik dilayar posisi 2)
Specify next point or [Undo] : (klik dilayar posisi 3)
Specify next point or [Close/Undo] : 

2. CIRCLE

Perintah circle digunakan untuk membuat lingkaran

Command : CIRCLE 
Specify center point for circle or [3P/2P/TTR (tan tan radius)] :
 3P : membuat lingkaran dengan menggunakan tiga titik
 2P : membuat lingkaran dengan dua titik
 TTR: Tangent-Tangent-Radius. Lingkaran dibuat berdasarkan garis singgung
 Center point : menentukan titik pusat lingkaran

3. DONUT

Mirip dengan CIRCLE, namun mempunyai dua lingkaran paralel

Command : DONUT 
Specify inside diameter of donut <0.5000> :
Specify outside diameter of donut <1.0000> :
Specify center of donut or <exit> :
Specify center of donut or <exit> : 

4. ARC

Perintah ARC memungkinkan untuk membuat busur lingkaran

Command : ARC 
Specify start point of arc or [Center]
Specify second point of arc or [Center/End]
Specify end point of arc :
Gabungan perintah yang ada dalam perintah ARC antara lain :
 3-point : membuat arc dengan menentukan tiga buah titik
 Start-Center : membuat arc dengan menentukan titik awal dan titik pusat arc

6
 Modul AutoCAD

 Start-End : membuat arc dengan titik awal dan titik akhir

 Center-Start : membuat arc dengan menentukan dulu titik pusat lalu titik
awal
 Continue : melanjutkan arc atau garis sebelumnya

5. POLYLINE

Perintah untuk menggambar Polyline yang merupakan gabungan dari beberapa garis
namun merupakan satu obyek utuh. Penggunaan Polyline mempunyai beberapa
keuntungan dalam penggambaran 3D :
 Mempermudah pemilihan pada penggantian layer, pembuatan permukaan 3D
(Revsurf, Edgesurf, Rulesurf, Tabsurf), dan memanipulasi obyek 2D menjadi 3D
 Mengurangi jumlah vertex pada perintah Revsurf dibandingkan menggunakan
line sebagai obyek yang diputar.
 Polyline memungkinkan membentuk kurva-kurva yang tidak lazim (iregular-
curve) dan mengatur ketebalan garis yang dibuat.
Command : PLINE 
Specify start point : (klik dilayar)
Current line width is 0.0000
Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width] : @5<0
Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width] : @3<90
Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width] : @5<180
Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width] : C

6. 3D POLYLINE

Perintah 3D Polyline mirip dengan 2D polyline namun dimungkinkan dimasukkan

koordinat 3 dimensi.
Command : 3DPOLY 
Specify start point : (klik dilayar)
Specify end point or [Close/Undo] :
 Close : menggambar sebuah segment tertutup pada titik awal dan titik akhir 3D
POLY
 Undo : membatalkan gambar segmen terakhir
 Endpoint of line : memilih titik selanjutnya untuk menggambar segment

7. ELIPSE

Perintah ini digunakan untuk membuat bentuk elips atau lingkaran isometrik. Cara
pembuatan analog dengan CIRCLE dan ARC, dan hanya membutuhkan sedikit
latihan untuk memahami options Axis dan Rotation
Command: ELLIPSE 
Specify axis endpoint of ellipse or [Arc/Center] : C
Specify center of ellipse : (klik titik 1)
Specify endpoint of axis : (klik titik 2)
Specify distance to other axis or [Rotation] : (klik titik 3)

7
 Modul AutoCAD

8. POLYGON

Metode pembuatan segi banyak sisi, ada tiga macam cara pembuatan yaitu Inscribed
(di dalam lingkaran), Circumscribed (di luar lingkaran), dan dengan menentukan
panjang sisi
a. Pembuatan polygon di dalam lingkaran
Command : POLYGON 
Enter number of sides <6> : 6
Specify center of polygon or [Edge] : (klik di layar)
Enter an option [Inscribed in circle/Circumscribed about circle] <I> : I
Specify radius of circle : 5

b. Pembuatan polygon diluar lingkaran

Command : POLYGON 
Enter number of sides <6> : 6
Specify center of polygon or [Edge] : (klik di layar)
Enter an option [Inscribed in circle/Circumscribed about circle] <I> : C
Specify radius of circle : 5

c. Pembuatan polygon metode penentuan panjang sisi

Command : POLYGON 
Enter number of sides <6> : 6
Specify center of polygon or [Edge] : E
Specify first endpoint of edge : (klik sembarang posisi di layar)
Specify second endpoint of edge : @6<0

9. HATCH
Perintah hatch digunakan untuk memberikan arsiran suatu bidang yang tertutup.
Untuk melakukan pengarsiran dapat dilakukan perintah :
Prosedur yang umum dilakukan pada perintah yang terdapat pada dialog box
BHATCH (H) :
1. Pilih jenis arsiran yang dikehendaki (pattern type)
2. Pilih daerah yang akan diberi arsiran (Pick points)
3. Menampilkan arsiran sementara (Preview hatch)
4. Menerapkan arsiran (Apply)

10. TEXT
Suatu gambar terkadang membutuhkan keterangan yang bisa dipenuhi dengan
perintah TEXT, yang mempunyai banyak pilihan dalam penempatan posisi text.
Command : TEXT 
Current text style : “Standart” Text height : 0.20
Specify stsrt point of text or (Justify/Style) : (klik dilayar)
Specify height <0.2000> : 0.3
Specify rotation angle of text <0> : (enter)

8
 Modul AutoCAD

Enter text :
Enter text : (enter)
Bila anda mengetikkan J pada command diatas maka akan muncul :
Align/ Fit/ Center/ Middle/ Right/ TL/ TC/ TR/ ML/ MC/ MR/ BL/ BC/ BR :
(pilih style justification yang anda inginkan dengan memasukkan namanya pada
prompt) pilihan justification :
 Align : menentukan dimensi text, align mengatur tinggi text
 Fit : mirip align, dengan fit anda menentukan titik awal dan
titik akhir
kemudian memadatkan huruf agar masuk kedalam dua titik yang
anda tentukan.
 Center : text ditengahkan pada titik awal, dengan garis dasar pada titik
awal
 Middle : text ditengahkan pada titik awal, garis dasar agak dibawah titik awal
 Right : text diratakan ke sebelah kanan titik awal, dengan garis dasar berada
pada titik awal
 TL, TC, TR : TL (Top Left), TC (Top Center), TR (Top Right), text
sepenuhnya dibawah titik awal dan dibuat rata kiri, tengah, kanan.
 ML, MC, MR : ML (Middle Left), MC (Middle Center), MR (Middle Right),
mirip dengan TL, TC, TR kecuali titik awal menentukan di
tengah-tengah antara garis dasar dan bagian atas huruf kecil text.
 BL, BC, BR : BL (Bottom Left), BC (Bottom Center), BR (Bottom Right),
mirip TL, TC, TR tetapi titik awal menentukan lokasi paling
bawah dari huruf text

11. SPLINE
Perintah SPLINE digunakan untuk menampilkan bentuk curve yang lebih tepat
dan halus
Command : SPLINE 
Specify first point or [Object] :
Specify first point :
Specify first point or [Close/Fit Tolerance] <start tangent>

9
 Modul AutoCAD

MODIFY

Perintah editing dan modify digunakan untuk mengubah dan mengatur tampilan
obyek.

1. MOVE

Digunakan untuk memindahkan suatu obyek dari suatu titik awal ke titik baru
yang dituju.
Command : MOVE 
Select objects : (pilih object)
Select objects : (enter)
Specify basepoint or displacement : ENDP 
Of (pilih object)
Specify second point of displacement or <use first point as displacement> : ENDP
Of (pilih object)

2. COPY

Digunakan untuk memperbanyak obyek.

Command : COPY 
Select objects : (pilih object)
Select objects : (enter)
Specify basepoint or displacement or [Multiple] : (klik sembarang)
Specify second point of displacement or <use first point as displacement> : @5<0

3. OFFSET

Digunakan untuk membuat objek baru berjarak x dengan mengambil bentuk obyek
acuan
Command : OFFSET 
Specify offset distance or [trough] <Trough> : 2
Select object to offset or <exit> : (klik titik 1)
Specify point on side to offset : (klik titik 2)
Select object to offset or <exit> : (enter)

4. MIRROR

Digunakan untuk membuat cerminan obyek yang dipilih, sumbu pencerminan dapat
berupa 2 buah titik koordinat ataupun 2 titik yang dipilih pada layar. Setelah
melakukan pencerminan diberikan pilihan untuk menghapus obyek yang asli yang
telah dicerminkan.
Command : MIRROR 

10
 Modul AutoCAD

Select object : (pilih obyek)

Select object : (enter)
Specify first point of mirror line : ENDP 
Of (klik titik 1)
Specify second point of mirror line : (klik titik 2)
Delete source objects? [Yes/No] <N> : (enter)

5. RECTENGULAR ARRAY

Menyalin obyek dalam bentuk kolom dan baris

Command : ARRAY 
Select object :
Select Object : (enter)
Enter the type of array [Rectangular/Polar] <R> : R
Enter the number of rows (---) <1> : 3
Enter the number of columns ( ) <1> : 3
Enter the distance between rows or specify unit cell (---) : 2
Specify the distance between columns ( ) : 3

6. POLAR ARRAY

Menyalin obyek dengan menentukan suatu pusat dan sudut perputaran

Command : ARRAY 
Select objects :
Select objects : (enter)
Enter the type of array [Rectangular/Polar] <R> : P
Specify center point of array :
Enter the number of items in the array : 5
Specify the angle to fill (+=ccw,-=cw) <360> : (enter)
Rotate arrayed objects? [Yes/No] <Y> : (enter)

7. ROTATE

Digunakan untuk memutar obyek yang dipilih dengan pusat perputaran dan sudut
tertentu
Command : ROTATE 
Current positive angle in UCS : ANGDIR = counterclockwise ANGBASE = 0
Select objects :
Select objects : (enter)
Specify base point : ENDP 
Of (klik titik)
Specify rotation angle of [Reference] : 45

8. ALIGN

11
 Modul AutoCAD

Perintah align memungkinkan untuk melakukan Move dan Rotate dengan

menggunakan tiga pasang titik sumber dan titik yang dikehendaki. Align dapat
digunakan untuk gambar 2D maupun 3D.
Command : ALIGN 
Select objects :
1st source point :
1st distination point :
2nd sorce point :
2nd distination point :
3rd source point :
<2d> or 3d transformation :

9. SCALE

Digunakan untuk mengubah ukuran (size) obyek

Command : SCALE 
Select Object :
Base Point :
<Scale factor> ? Reference

10. TRIM

Perintah Trim digunakan untuk memotong atau menghapus bagian dari garis, atau
lingkaran dengan menggunakan dua atau lebih obyek sebagai bidang potong, trim
lebih sering efisien dibanding dengan perintah Break terutama untuk pemotongan
pada lingkaran, garis-garis yang saling bersilangan, atau pada pemotongan dengan
melibatkan banyak pembatas.
Command : TRIM 
Current settings : Projection=UCS Edge=None
Select cutting edges…
Select object : (klik titik 1)
Select object : (klik titik 2)
Select object : (enter)
Select object to trim or [Project/Edge/Undo] : (klik titik 3)
Select object to trim or [Project/Edge/Undo] : (enter)

11. EXTEND

Perintah extend digunakan untuk mengubah panjang obyek dengan menggunakan

obyek lain sebagai batas pemanjangan
Command : EXTEND 
Current settings : Projection = UCS Edge = None
Select boundary edges…
Select object : (klik titik 1)
Select object : (enter)
Select object to extend or [Project/Edge/Undo] : (klik titik 2)

12
 Modul AutoCAD

Select object to extend or [Project/Edge/Undo] : (enter)

12. FILLET

Perintah fillet digunakan untuk menghubungkan dua garis dengan sebuah busur
berjari-jari tertentu. Pada banyak kasus perintah ini digunakan untuk melengkungkan
bagian yang bersudut, terutama untuk proses permesinan.
Command : FILLET 
Current settings : Projection = UCS Edge = None
Select first object or [Polyline/Radius/Trim]
 Radius : untuk menentukan radius bulatan
 Polyline : untuk membulatkan sebuah obyek polyline secara serempak

13. CHAMFER

Chamfer mirip dengan fillet, namun chamfer menggunakan garis dengan kemiringan
tertentu (user setting)
Command : CHAMFER 
(TRIM mode) Current chamfer Distl=0.5000, Dist2=0.5000
Select first line or [Polyline/Distance/Angle/Trim/Method] :
 Distance : untuk mematahkan obyek garis
 Polyline : untuk mematahkan obyek polyline

14. BREAK

Perintah break digunakan untuk membagi atau menghapus suatu bagian dari garis,
busur, atau lingkaran dengan menggunakan dua titik sebagai batas perpotongan.
Command : BREAK 
Select object : (klik titik 1)
Specify second break point or [First point] : (klik titik 2]

Pilihan yang ada pada perintah Break :

1 point select : memutus obyek tunggal, sehingga obyek menjadi dua obyek
yang berbatasan. Pilih obyek yang akan di-break lalu pilih titik
dimana pemutusan dilakukan
1 point : mirip dengan 1 point select, tetapi hanya diminta memilih
obyek, pemutusan ditempatkan di titik pemilihan
2 point select : memutus obyek agar ada celah di dalam obyek, pilih obyek
lalu pilih dua titik yang mendefinisikan lokasi celah
2 point : mirip 2 point select, tapi menggunakan titik pemilihan sebagai
titik pertama dalam celah, lalu pilih ujung lain dari pemutusan
atau celah.

13
 Modul AutoCAD

15. PAN

Digunakan untuk menggeser pandangan layar (screen) dengan menggunakan dua

buah titik yang dipilih. Pergerakan layar ini seolah-olah memakai ujung kertas dan
menariknya kearah dan sejauh yang dikehendaki. Toolbar PAN terletak dikelompok
standard Toolbar.
Command : PAN
Displacement : (titik acuan awal)
Second point :

14
