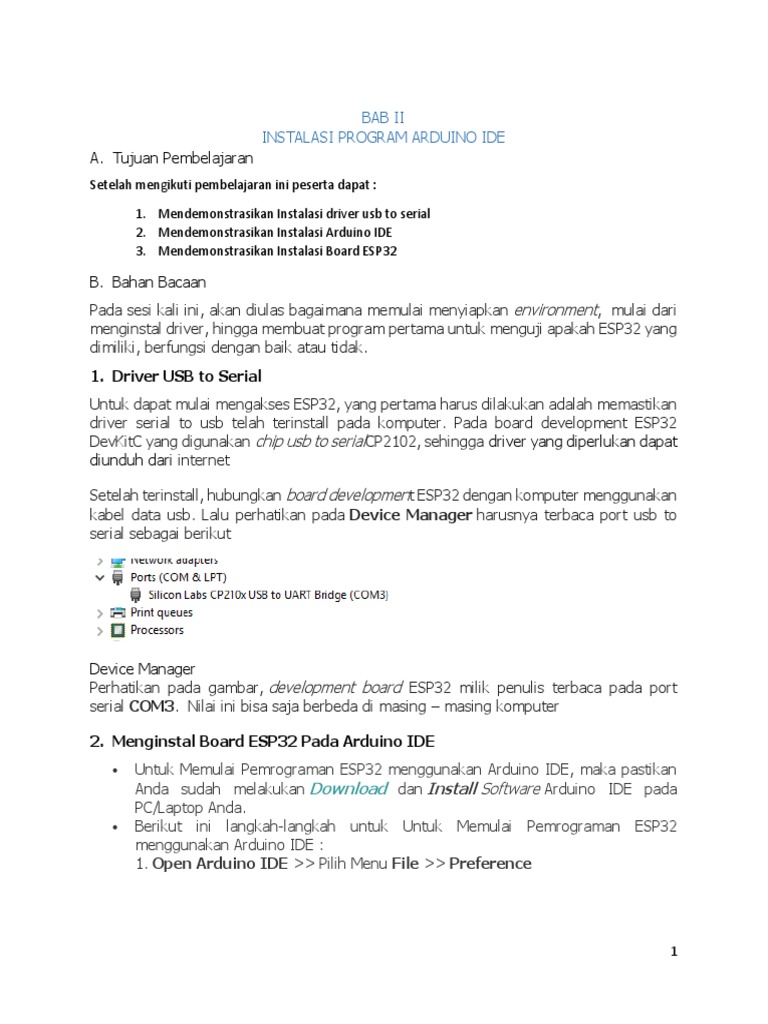

BAB II

INSTALASI PROGRAM ARDUINO IDE

A. Tujuan Pembelajaran
Setelah mengikuti pembelajaran ini peserta dapat :

1. Mendemonstrasikan Instalasi driver usb to serial

2. Mendemonstrasikan Instalasi Arduino IDE
3. Mendemonstrasikan Instalasi Board ESP32

B. Bahan Bacaan
Pada sesi kali ini, akan diulas bagaimana memulai menyiapkan environment, mulai dari
menginstal driver, hingga membuat program pertama untuk menguji apakah ESP32 yang
dimiliki, berfungsi dengan baik atau tidak.
1. Driver USB to Serial
Untuk dapat mulai mengakses ESP32, yang pertama harus dilakukan adalah memastikan
driver serial to usb telah terinstall pada komputer. Pada board development ESP32
DevKitC yang digunakan chip usb to serialCP2102, sehingga driver yang diperlukan dapat
diunduh dari internet

Setelah terinstall, hubungkan board development ESP32 dengan komputer menggunakan

kabel data usb. Lalu perhatikan pada Device Manager harusnya terbaca port usb to
serial sebagai berikut

Device Manager
Perhatikan pada gambar, development board ESP32 milik penulis terbaca pada port
serial COM3. Nilai ini bisa saja berbeda di masing – masing komputer

2. Menginstal Board ESP32 Pada Arduino IDE

 Untuk Memulai Pemrograman ESP32 menggunakan Arduino IDE, maka pastikan
Anda sudah melakukan Download dan Install Software Arduino IDE pada
PC/Laptop Anda.
 Berikut ini langkah-langkah untuk Untuk Memulai Pemrograman ESP32
menggunakan Arduino IDE :
1. Open Arduino IDE >> Pilih Menu File >> Preference

1
 Gambar 2. 1 Setting Preference

2. Pada Kolom Preference, masukkan Link

ini https://dl.espressif.com/dl/package_esp32_index.json pada kolom
tersebut. Kemudian Klik OK.

2
 Gambar 2. 2 Alamat URL Board Manager ESP32

3. Tutup Jendela Preference, buka Tools >> Board >> Boards Manager

 https://dl.espressif.com/dl/package_esp32_index.json atau
 https://raw.githubusercontent.com/espressif/arduino-esp32/gh-
pages/package_esp32_index.json

Jika anda pernah menginstall board untuk ESP8266, maka pisahkan dengan baris baru.
Kemudian klik OK

Gambar 2. 3 Additional Board Manager URLs

3
 4. Jalankan Boards Manager, melalui menu Tools > Board > Boards
Manager. Pastikan komputer terhubung dengan koneksi internet, karena Arduino
IDE akan mengunduh data dari alamat url repositori yang dimasukan pada menu
preferences di langkah sebelumnya.
5. Ketikan esp32 pada filter pencarian, sehingga muncul seperti gambar. Lalu
klik Install

Gambar 2. 4 Proses Mengunduh Board ESP32

Tunggu beberapa saat hingga proses download dan instalasi selesei. Lalu klik Close
Hubungkan Module ESP32 ke Laptop Anda seperti tampak pada gambar dibawah ini

Gambar 2. 5 Sambungan Modul ESP32 dengan Laptop

7. Pastikan PORT USB sudah terhubung seperti gambar dibawah ini

4
 Gambar 2. 6 Port USB yang terdeteksi

Pilih board yang akan digunakan disini kita akan menggunakan esp32 Dev Module

Gambar 2. 7 Pengaturan Board ESP32 Dev Module

7. Ketik Code Program dibawah ini untuk Uji Coba dan memastikan Port Serial ESP32
tersebut berfungsi dengan baik.

5
void setup()
{
Serial.begin(115200);
}
void loop()
{
Serial.println("ESP32 Serial Test");
delay(1000);
}

8. Upload code program ke Module ESP32 seperti anda melakukannya ke Module

Arduino Uno atau yang lainnya.
9. Saat tampil seperti berikut teks connecting......____......____, tekan
tombol BOOT yang ada pada board Module ESP32.

Gambar 2. 8 Menekan tombol Boot saat terjadi koneksi

6
 Gambar 2. 9 Tombol Boot ESP32 Dev Module

10. Lalu pilih Tools >> Serial Monitor. Jika berhasil, maka akan tampil seperti berikut
ini pada Serial Monitor. Dan pastikan Baudrate menggunakan 115200.

Gambar 2. 10 Pengaturan Baudrate Serial Monitor

11. Module ESP32 siap digunakan dan di program sesuai dengan kehendak Anda.
