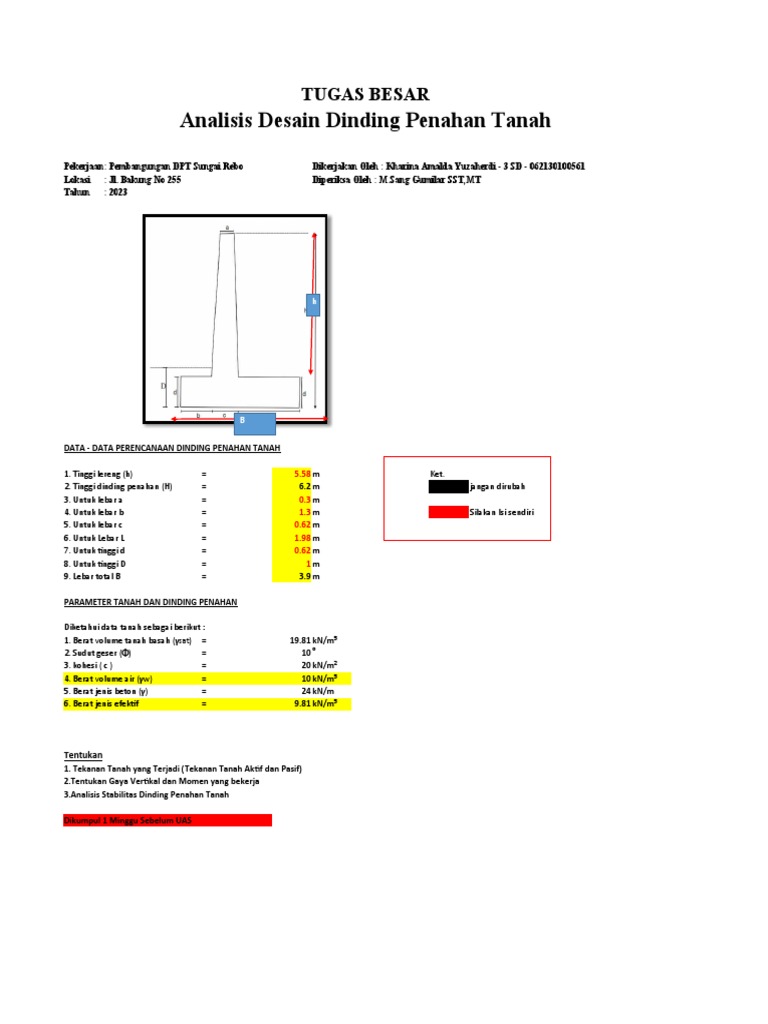

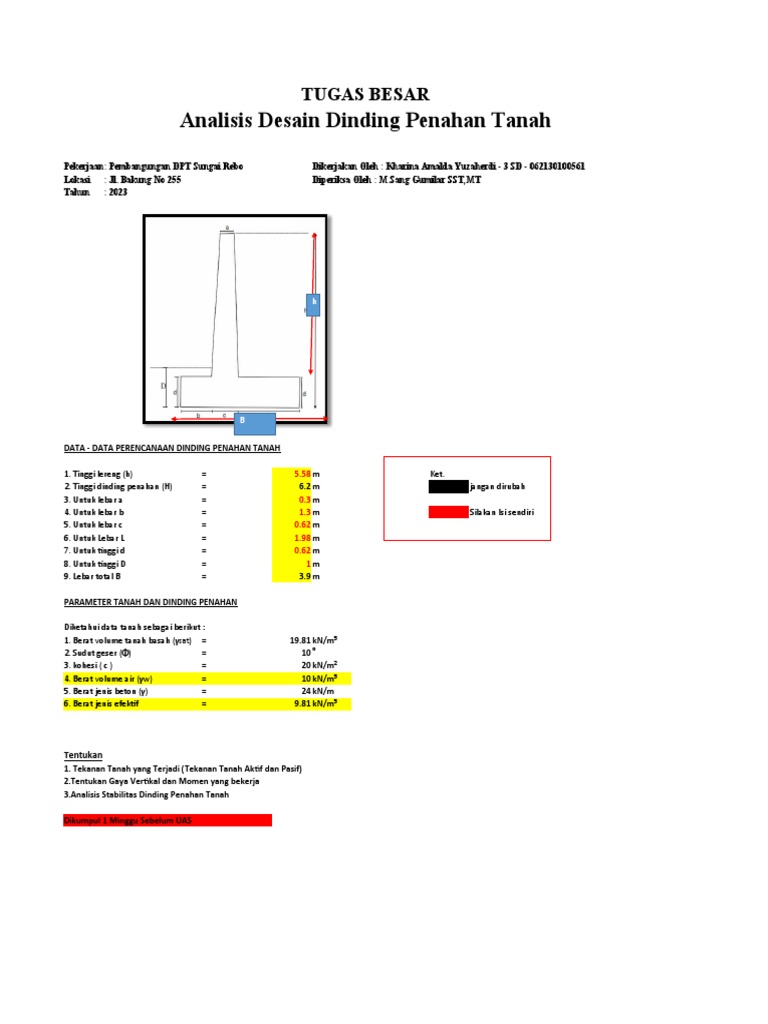

TUGAS BESAR

Analisis Desain Dinding Penahan Tanah

Pekerjaan: Pembangungan DPT Sungai Rebo Dikerjakan Oleh : Kharina Amalda Yuzaherdi - 3 SD - 062130100561
Lokasi : Jl. Bakung No 255 Diperiksa Oleh : M.Sang Gumilar SST,MT
Tahun : 2023

DATA - DATA PERENCANAAN DINDING PENAHAN TANAH

1. Tinggi lereng (h) = 5.58 m Ket.

2. Tinggi dinding penahan (H) = 6.2 m jangan dirubah
3. Untuk lebar a = 0.3 m
4. Untuk lebar b = 1.3 m Silakan Isi sendiri
5. Untuk lebar c = 0.62 m
6. Untuk Lebar L = 1.98 m
7. Untuk tinggi d = 0.62 m
8. Untuk tinggi D = 1m
9. Lebar total B = 3.9 m

PARAMETER TANAH DAN DINDING PENAHAN

Diketahui data tanah sebagai berikut :

1. Berat volume tanah basah (γsat) =
2. Sudut geser (Φ)
3. kohesi ( c )
4. Berat volume air (γw)
5. Berat jenis beton (γ)
6. Berat jenis efektif
19.81 kN/m³
= 10 ˚
= 20 kN/m²
= 10 kN/m³
= 24 kN/m
= 9.81 kN/m³

Tentukan
1. Tekanan Tanah yang Terjadi (Tekanan Tanah Aktif dan Pasif)
2.Tentukan Gaya Vertikal dan Momen yang bekerja
3.Analisis Stabilitas Dinding Penahan Tanah

Dikumpul 1 Minggu Sebelum UAS

 γ tanah = 1.981 ton/m3 γ beton = 2.4 ton/m3
qult = 70 ton/m3
1 Koefisien Tekanan Tanah Aktif (Ka)

Ka = tan² (45 - "f" /𝟐)

Ka = 0.704

P =
Tekanan
a
Tanah Aktif (Pa)

ᵧ
𝟏/𝟐 .𝑯^𝟐. Ka
Pa = 26.808

YA = 2.067

2 BESAR GAYA (t/m)

GAYA JARAK (m) MOMEN (t/m)
Luasan DPT Luasan*γ beton
G1 0.8649 2.076 X1 = 1.513 3.141
G2 1.674 4.018 X2 = 1.77 7.111
G3 2.418 5.803 X3 = 1.95 11.316
G4 11.0484 21.887 X4 = 2.91 63.691
ΣV = 33.783 Σ momen Tahan = 85.259
Pa 26.808 YA = 2.067 55.403
ΣH = 26.808 Σ momen Guling = 55.403

3 Stabilitas terhadap geser

Fgs = 0.76
Karena nilai Fgs < 1.5 , maka dinding tidak aman terhadap bahaya geser

Stabilitas terhadap guling

Fgl = 1.54
Karena nilai Fgl > 1.5 , maka dinding aman terhadap bahaya guling

Stabilitas terhadap kelongsoran daya dukung

x̄ = 0.884
e= 1.066
karena e > b/6 maka diagram tegangan kontaknya berupa dua segitiga

qmax = 22.70
F= 3.08
karena nilai F > 2.5 maka dinding aman terhadap kelongsoran daya dukung.
