PERHATIAN

DIilarang keras dalam kegiatan mengubah,

memperbanyak, dan menyebarluaskan aset
perusahaan tanpa seizin pemililik

PT. ESHAN AGRO SENTOSA

260 PERKEBUNAN KELAPA SAWIT

Pengaku Struktur NAMA PROYEK

Sling Kabel 12 mm

19 Reng Atap
Besi siku 35.35.5
PARKIRAN
6 X 27 M
Plat Pengaku
Baja Tebal 8 mm
Sambungan Las

Atap Policarbonat JUDUL GAMBAR

37 Besi Pipa Kuda Kuda

437 Ukuran dia. 1.5 Inchi x 3.2 mm

Plat Pengaku
Baja Tebal 8 mm
Sambungan Las

Plat Pengaku SKALA :

Baja Tebal 8 mm
438 Sambungan Las
REVISI KE - :
Besi Pipa Penopang
Ukuran dia. 1.5 Inchi x 3,2 mm DIGAMBAR TGL :

Besi Pipa Tiang Utama

Ukuran dia. 4 Inchi x 4.5 mm
LEGENDA

Base Plat Uk. 25 x 25 cm

Tebal 1.2 mm

75
°
Angkur
6 Buah M16 - 560 mm

100 Tul. Utama 6 D 13 mm

Tul. Sengkang Ø8 - 150 mm

20
35

100 510 70 70 PERENCANA

750 Digambar Oleh, Diperiksa Oleh,

Dhody Indra K. .........................

Drafter Manager Infra

Diketahui Oleh,
PERSETUJUAN

Diketahui Oleh, Disetujui Oleh,

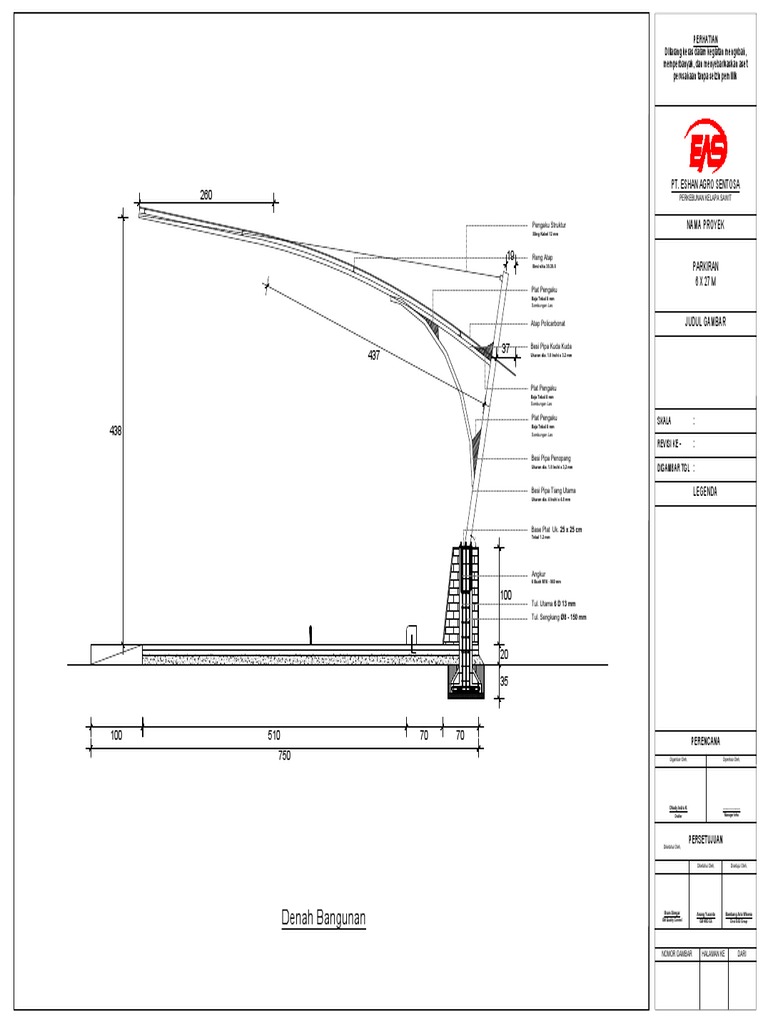

Denah Bangunan Ilham Siregar

GM Quality Control
Anang Yusanto
GM HRD GA
Bambang Aria Wisena
Dirut EAS Group

NOMOR GAMBAR 1
HALAMAN KE DARI
 PERHATIAN
DIilarang keras dalam kegiatan mengubah,
memperbanyak, dan menyebarluaskan aset
perusahaan tanpa seizin pemililik

Atap
El. + 4.38 PT. ESHAN AGRO SENTOSA
PERKEBUNAN KELAPA SAWIT

Atap Policarbonat
NAMA PROYEK

PARKIRAN
6 X 27 M
Tiang Pipa
Pedestal
El. - 0.28
Areal Parkir Motor Areal Parkir Motor Areal Parkir Areal Parkir Areal Parkir Areal Parkir Areal Parkir Areal Parkir
Pedestal Karyawan Karyawan Mobil Mobil Mobil Mobil Mobil Mobil
JUDUL GAMBAR

Tanah Dasar
El. - 0.28

100 50 520 520 520 520 520 50

2700

SKALA :
REVISI KE - :
Tampak Depan DIGAMBAR TGL :

LEGENDA

100 2600

520 520 520 520 520

70

70

PERENCANA
750 Digambar Oleh, Diperiksa Oleh,
510

Dhody Indra K. .........................

Drafter Manager Infra

Diketahui Oleh,
PERSETUJUAN

Diketahui Oleh, Disetujui Oleh,

100

Ilham Siregar Anang Yusanto Bambang Aria Wisena

GM Quality Control GM HRD GA Dirut EAS Group

NOMOR GAMBAR HALAMAN KE DARI

Tampak Kiri
1
