Spanning tree protocol

Switch 2950-24
PC
Kabel Starigt dan cross
PERHATIKAN LANGKAH BERIKUT’

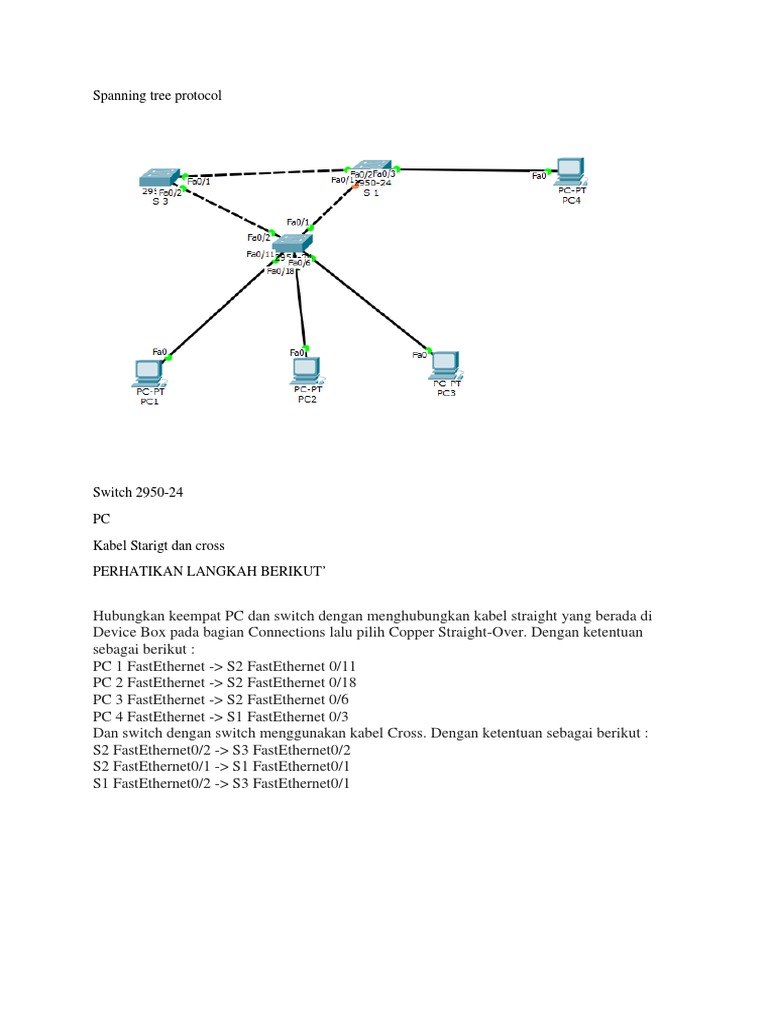

Hubungkan keempat PC dan switch dengan menghubungkan kabel straight yang berada di
Device Box pada bagian Connections lalu pilih Copper Straight-Over. Dengan ketentuan
sebagai berikut :
PC 1 FastEthernet -> S2 FastEthernet 0/11
PC 2 FastEthernet -> S2 FastEthernet 0/18
PC 3 FastEthernet -> S2 FastEthernet 0/6
PC 4 FastEthernet -> S1 FastEthernet 0/3
Dan switch dengan switch menggunakan kabel Cross. Dengan ketentuan sebagai berikut :
S2 FastEthernet0/2 -> S3 FastEthernet0/2
S2 FastEthernet0/1 -> S1 FastEthernet0/1
S1 FastEthernet0/2 -> S3 FastEthernet0/1
Klik PC yang ada di Logical workspace pilih desktop pilih IP Configuration, lalu setting
alamat IP Address tiap PC yang berada dalam satu network dengan setingan IP Addressnya :
PC 1
IP Address : 172.17.10.21
Subnet Mask : 255.255.255.0
Default Gateway : 172.17.10.254
PC 2
IP Address : 172.17.10.22
Subnet Mask : 255.255.255.0
Default Gateway : 172.17.10.254
PC 3
IP Address : 172.17.10.23
Subnet Mask : 255.255.255.0
Default Gateway : 172.17.10.254
PC 4
IP Address : 172.17.10.27
Subnet Mask : 255.255.255.0
Default Gateway : 172.17.10.254

Konfigurasi STP
Klik di switch 1, buka CLI dan tulis show vlan brief untuk melihat vlan apa saja yang aktif.
KEMUDIAN

Konfigurasi PADA Switch1, Switch2 dan Switch3.

Klik Switch – CLI – Lalu ketikan syntax seperti dibawah ini.
Switch>enable
Switch#configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
Switch(config)#hostname S1
S1(config)#enable secret class
S1(config)#no ip domain-lookup
S1(config)#line console 0
S1(config-line)#password cisco
S1(config-line)#login
S1(config-line)#line vty 0 15
S1(config-line)#password cisco
S1(config-line)#login
S1(config-line)#end
%SYS-5-CONFIG_I: Configured from console by console
S1#copy running-config startup-config
Destination filename [startup-config]?
Building configuration...
[OK]
LAKUKAN KONFIGURASI DIATAS PADA SWITCH 2 DAN 3
LANJUT KEMUDIAN

Shutdown semua interface pada S1, S2 dan S3. Klik Switch – CLI – Lalu Ketikan syntax
seperti dibawah ini.
Untuk Switch 1 :
S1(config)#interface range fa0/1-24
S1(config-if-range)#shutdown

Untuk Switch 2 :
S2(config)#interface range fa0/1-24
S2(config-if-range)#shutdown

Untuk Switch 3 :
S3(config)#interface range fa0/1-24
S3(config-if-range)#shutdown

KEMUDIAN LANJUT
Mengubah Mode pada Switch1 dan Switch2 menjadi Mode Access. Klik Switch – CLI –
Lalu ketikan syntax seperti dibawah ini.

Untuk Switch1 :
S1(config)#interface fa0/3
S1(config-if)#switchport mode access
S1(config-if)#no shutdown
Untuk Switch2 :
S2(config)#interface range fa0/6, fa0/11, fa0/18
S2(config-if-range)#switchport mode access
S2(config-if-range)#no shutdown

DAN LANJUT
Mengubah Mode pada Switch1, Switch2 dan Switch3 menjadi Mode Trunk. Klik Switch –
CLI – lalu ketikan syntax seperti dibawah ini.

Untuk Switch1 :
S1(config-if-range)#interface range fa0/1, fa0/2
S1(config-if-range)#switchport mode trunk
S1(config-if-range)#no shutdown

Untuk Switch2 :
S2(config-if-range)#interface range fa0/1, fa0/2
S2(config-if-range)#switchport mode trunk
S2(config-if-range)#no shutdown

Untuk Switch3 :
S3(config-if-range)#interface range fa0/1, fa0/2
S3(config-if-range)#switchport mode trunk
S3(config-if-range)#no shutdown
SETELAH ITU

Konfigurasi Interface Address pada semua Switch. Klik Switch – CLI – Lalu ketikan syntax
seperti dibawah ini.
Untuk Switch1 :
S1(config)#interface vlan1
S1(config-if)#ip address 172.17.10.1 255.255.255.0
S1(config-if)#no shutdown

Untuk Switch2 :
S2(config)#interface vlan1
S2(config-if)#ip address 172.17.10.2 255.255.255.0
S2(config-if)#no shutdown

Untuk Switch3 :
S3(config)#interface vlan1
S3(config-if)#ip address 172.17.10.3 255.255.255.0
S3(config-if)#no shutdown

Kemudian mengecek Show Spanning Tree yang sudah dibuat.

Klik Switch – CLI – Lalu Ketikan syntax dibawah ini.
Untuk switch S1#show spanning-tree
Untuk switch S2#show spanning-tree
Untuk switch S3#show spanning-tree
HASIL KONFIGURASI
Untuk mengecek apakah Simulasi Jaringan VTP yang tadi sudah dibuat berjalan dengan baik
atau tidak dapat dilakukang dengan cara PING. Jika muncul tulisan Reply from 172.17.10.21:
bytes=32 time=1ms TTL=128 maka laptop telah terhubung dan terkoneksi dengan baik.
PC 4 -> PC 1

SELAMAT MENGERJAKANN
