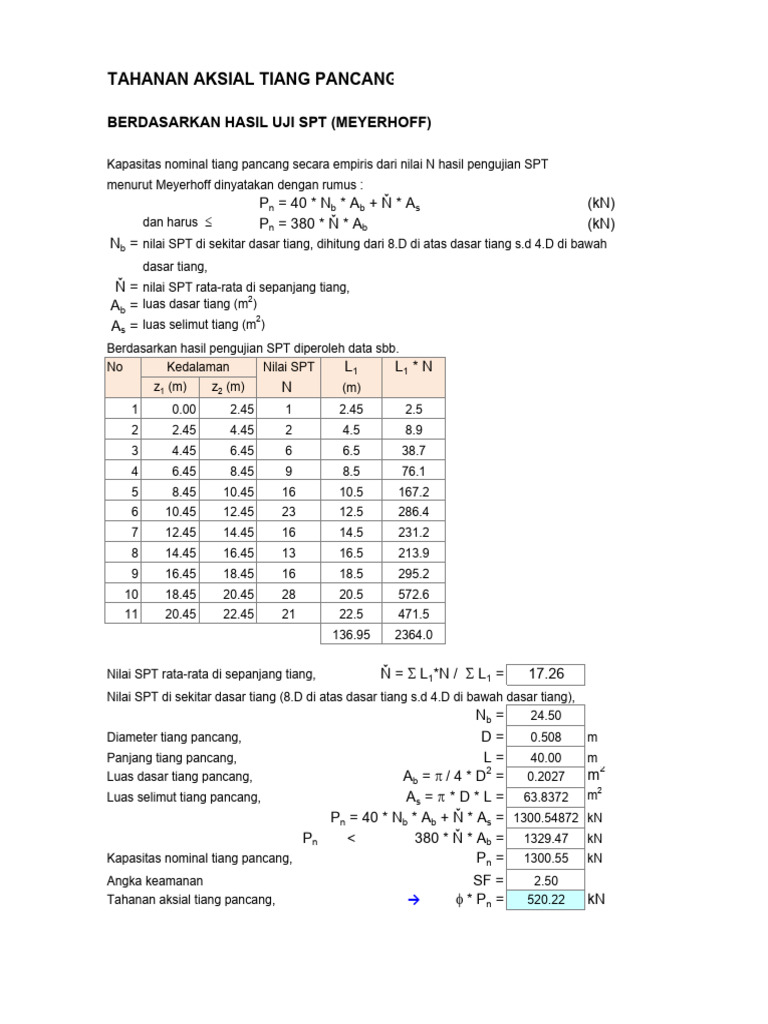

TAHANAN AKSIAL TIANG PANCANG

BERDASARKAN HASIL UJI SPT (MEYERHOFF)

Kapasitas nominal tiang pancang secara empiris dari nilai N hasil pengujian SPT
menurut Meyerhoff dinyatakan dengan rumus :
Pn = 40 * Nb * Ab + Ň * As (kN)
dan harus  Pn = 380 * Ň * Ab (kN)
Nb = nilai SPT di sekitar dasar tiang, dihitung dari 8.D di atas dasar tiang s.d 4.D di bawah
dasar tiang,
Ň = nilai SPT rata-rata di sepanjang tiang,
2
Ab = luas dasar tiang (m )
2
As = luas selimut tiang (m )
Berdasarkan hasil pengujian SPT diperoleh data sbb.
No Kedalaman Nilai SPT L1 L1 * N
z1 (m) z2 (m) N (m)
1 0.00 2.45 1 2.45 2.5
2 2.45 4.45 2 4.5 8.9
3 4.45 6.45 6 6.5 38.7
4 6.45 8.45 9 8.5 76.1
5 8.45 10.45 16 10.5 167.2
6 10.45 12.45 23 12.5 286.4
7 12.45 14.45 16 14.5 231.2
8 14.45 16.45 13 16.5 213.9
9 16.45 18.45 16 18.5 295.2
10 18.45 20.45 28 20.5 572.6
11 20.45 22.45 21 22.5 471.5
136.95 2364.0

Nilai SPT rata-rata di sepanjang tiang, Ň = S L1*N / S L1 = 17.26

Nilai SPT di sekitar dasar tiang (8.D di atas dasar tiang s.d 4.D di bawah dasar tiang),
Nb = 24.50
Diameter tiang pancang, D= 0.508 m
Panjang tiang pancang, L= 40.00 m
Luas dasar tiang pancang,
2
Ab = p / 4 * D = 0.2027 m2
2
Luas selimut tiang pancang, As = p * D * L = 63.8372 m
Pn = 40 * Nb * Ab + Ň * As = 1300.54872 kN
Pn < 380 * Ň * Ab = 1329.47 kN
Kapasitas nominal tiang pancang, Pn = 1300.55 kN
Angka keamanan SF = 2.50
Tahanan aksial tiang pancang, → f * Pn = 520.22 kN
