CATATAN UMUM
1. GAMBAR INI MERUPAKAN HAK CIPTA DARI andramatin, DAN
TIDAK DI PERBOLEHKAN UNTUK DI CETAK ULANG, DI SALIN
DAN DIPERBANYAK TANPA SE IZIN KONSULTAN TERKAIT.
SEMUA PEKERJAAN DILAPANGAN HARUS MENGIKUTI
PERSYARATAN PADA GAMBAR TERBARU.
2. KONTRAKTOR HARUS MEMATUHI PERSYARATAN
PEMBANGUN, KEAMANAN KEBAKARAN, KEBIJAKAN
PERUSAHAAN , DAN SEMUA PERATURAN YANG BERKAITAN
DENGAN PELAKSANAAN PEKERJAAN.
3. KONTRAKTOR AKAN MEMPERHATIKAN SEMUA KONDISI
YANG ADA PADA SITUS SEBELUM PEKERJAAN
DILAKSANAKAN, DAN AKAN MELAPORKAN SETIAP KETIDAK
SESUAIAN ANTARA GAMBAR, ATAU KESALAHAN GAMBAR
TERHADAP KONDISI SITUS KE ARCHITECT
4. KONTRAKTOR DILARANG UNTUK MENSKALA GAMBAR ATAU
RINCIAN. HANYA GUNAKAN DIMENSI TERTULIS PADA
GAMBAR.
5. RINCIAN MINOR MUNGKIN TIDAK TAMPIL DALAM GAMBAR,
TETAPI TETAP MERUPAKAN BAGIAN DARI PEKERJAAN
KONSTRUKSI DAN TETAP TERMASUK SEBAGAI BAGIAN
PENTING DALAM PEMBANGUNAN JIKA HAL TERSEBUT
DIINDIKASI DALAM GAMBAR KONTRAKTOR PERLU TETAP
MELAKSANAKANNYA DI LAPANGAN
6. KONTRAKTOR AKAN MENGKOORDINASI SEMUA PROSEDUR
KERJA SESUAI DENGAN PERSYARATAN OTORITAS DAERAH
7. LIHAT SPESIFIKASI KODE DAN PERATURAN YANG BERLAKU
8. POSISI DAN JENIS FURNITUR HANYA SEBAGIA ACUAN,
NAMUN BILA TERDAPAT FURNITUR YANG TERMASUK DALAM
DESAIN AKAN DI TAMPILKAN DALAM RENCANA DETAIL
FURNITURE
9. DIMENSI DINDING PADA DENAH ADALAH TOTAL KETEBALAN
DINDING TERMASUK MATERIAL AKHIR (FINISHING)
10. KONTRAKTOR WAJIB MEMBUAT GAMBAR KERJA
PELAKSANAAN (SHOP DRAWING) BERDASARKAN GAMBAR
KONSTRUKSI DARI KONSULTAN SEBELUM PELAKSANAAN.
GAMBAR KERJA TERSEBUT HARUS MENDAPATKAN
PERSETUJUAN KONSULTAN
AND 13 12 22
DRO, DIT
AMA

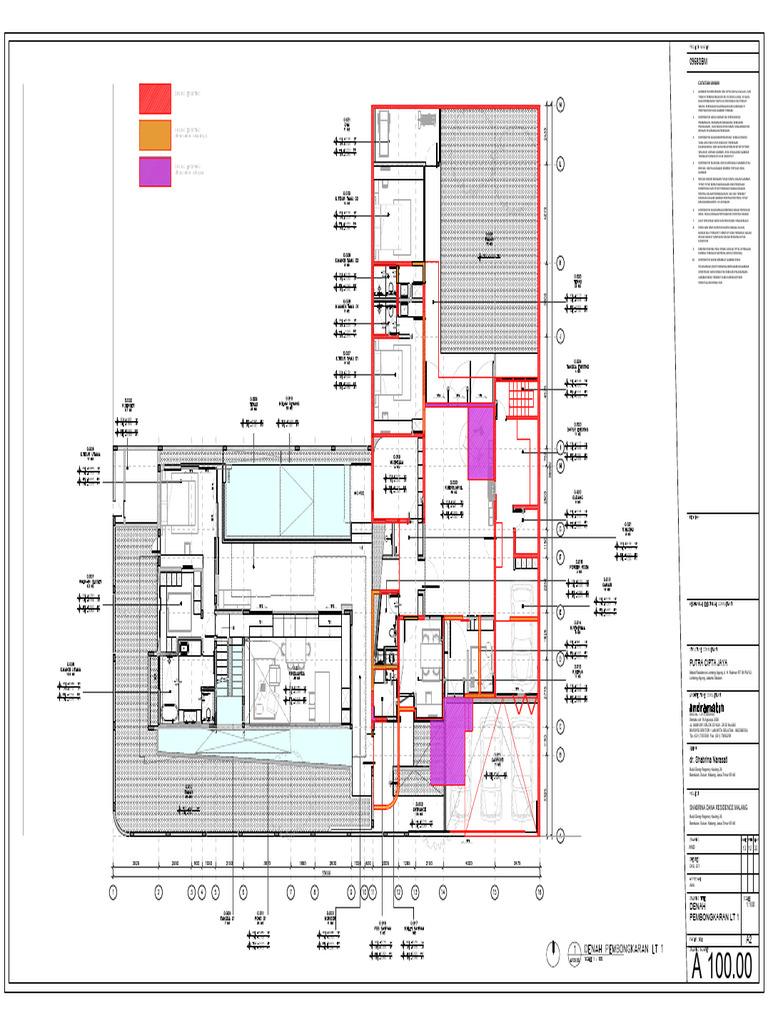

DENAH 1:100
PEMBONGKARAN LT 1
A2
A 100.00
0968SBM
CATATAN UMUM
1. GAMBAR INI MERUPAKAN HAK CIPTA DARI andramatin, DAN
TIDAK DI PERBOLEHKAN UNTUK DI CETAK ULANG, DI SALIN
DAN DIPERBANYAK TANPA SE IZIN KONSULTAN TERKAIT.
SEMUA PEKERJAAN DILAPANGAN HARUS MENGIKUTI
PERSYARATAN PADA GAMBAR TERBARU.
2. KONTRAKTOR HARUS MEMATUHI PERSYARATAN
PEMBANGUN, KEAMANAN KEBAKARAN, KEBIJAKAN
PERUSAHAAN , DAN SEMUA PERATURAN YANG BERKAITAN
DENGAN PELAKSANAAN PEKERJAAN.
3. KONTRAKTOR AKAN MEMPERHATIKAN SEMUA KONDISI
YANG ADA PADA SITUS SEBELUM PEKERJAAN
DILAKSANAKAN, DAN AKAN MELAPORKAN SETIAP KETIDAK
SESUAIAN ANTARA GAMBAR, ATAU KESALAHAN GAMBAR
TERHADAP KONDISI SITUS KE ARCHITECT
4. KONTRAKTOR DILARANG UNTUK MENSKALA GAMBAR ATAU
RINCIAN. HANYA GUNAKAN DIMENSI TERTULIS PADA
GAMBAR.
5. RINCIAN MINOR MUNGKIN TIDAK TAMPIL DALAM GAMBAR,
TETAPI TETAP MERUPAKAN BAGIAN DARI PEKERJAAN
KONSTRUKSI DAN TETAP TERMASUK SEBAGAI BAGIAN
PENTING DALAM PEMBANGUNAN JIKA HAL TERSEBUT
DIINDIKASI DALAM GAMBAR KONTRAKTOR PERLU TETAP
MELAKSANAKANNYA DI LAPANGAN
6. KONTRAKTOR AKAN MENGKOORDINASI SEMUA PROSEDUR
KERJA SESUAI DENGAN PERSYARATAN OTORITAS DAERAH
7. LIHAT SPESIFIKASI KODE DAN PERATURAN YANG BERLAKU
8. POSISI DAN JENIS FURNITUR HANYA SEBAGIA ACUAN,
NAMUN BILA TERDAPAT FURNITUR YANG TERMASUK DALAM
DESAIN AKAN DI TAMPILKAN DALAM RENCANA DETAIL
FURNITURE
9. DIMENSI DINDING PADA DENAH ADALAH TOTAL KETEBALAN
DINDING TERMASUK MATERIAL AKHIR (FINISHING)
10. KONTRAKTOR WAJIB MEMBUAT GAMBAR KERJA
PELAKSANAAN (SHOP DRAWING) BERDASARKAN GAMBAR
KONSTRUKSI DARI KONSULTAN SEBELUM PELAKSANAAN.
GAMBAR KERJA TERSEBUT HARUS MENDAPATKAN
PERSETUJUAN KONSULTAN
ZAL 13 12 22
DRO, DIT
AMA
DENAH LT 1 1:100
UKURAN
A2
A 100.01
0968SBM
CATATAN UMUM
1. GAMBAR INI MERUPAKAN HAK CIPTA DARI andramatin, DAN
TIDAK DI PERBOLEHKAN UNTUK DI CETAK ULANG, DI SALIN
DAN DIPERBANYAK TANPA SE IZIN KONSULTAN TERKAIT.
SEMUA PEKERJAAN DILAPANGAN HARUS MENGIKUTI
PERSYARATAN PADA GAMBAR TERBARU.
2. KONTRAKTOR HARUS MEMATUHI PERSYARATAN
PEMBANGUN, KEAMANAN KEBAKARAN, KEBIJAKAN
PERUSAHAAN , DAN SEMUA PERATURAN YANG BERKAITAN
DENGAN PELAKSANAAN PEKERJAAN.
3. KONTRAKTOR AKAN MEMPERHATIKAN SEMUA KONDISI
YANG ADA PADA SITUS SEBELUM PEKERJAAN
DILAKSANAKAN, DAN AKAN MELAPORKAN SETIAP KETIDAK
SESUAIAN ANTARA GAMBAR, ATAU KESALAHAN GAMBAR
TERHADAP KONDISI SITUS KE ARCHITECT
4. KONTRAKTOR DILARANG UNTUK MENSKALA GAMBAR ATAU
RINCIAN. HANYA GUNAKAN DIMENSI TERTULIS PADA
GAMBAR.
5. RINCIAN MINOR MUNGKIN TIDAK TAMPIL DALAM GAMBAR,
TETAPI TETAP MERUPAKAN BAGIAN DARI PEKERJAAN
KONSTRUKSI DAN TETAP TERMASUK SEBAGAI BAGIAN
PENTING DALAM PEMBANGUNAN JIKA HAL TERSEBUT
DIINDIKASI DALAM GAMBAR KONTRAKTOR PERLU TETAP
MELAKSANAKANNYA DI LAPANGAN
6. KONTRAKTOR AKAN MENGKOORDINASI SEMUA PROSEDUR
KERJA SESUAI DENGAN PERSYARATAN OTORITAS DAERAH
7. LIHAT SPESIFIKASI KODE DAN PERATURAN YANG BERLAKU
8. POSISI DAN JENIS FURNITUR HANYA SEBAGIA ACUAN,
NAMUN BILA TERDAPAT FURNITUR YANG TERMASUK DALAM
DESAIN AKAN DI TAMPILKAN DALAM RENCANA DETAIL
FURNITURE
9. DIMENSI DINDING PADA DENAH ADALAH TOTAL KETEBALAN
DINDING TERMASUK MATERIAL AKHIR (FINISHING)
10. KONTRAKTOR WAJIB MEMBUAT GAMBAR KERJA
PELAKSANAAN (SHOP DRAWING) BERDASARKAN GAMBAR
KONSTRUKSI DARI KONSULTAN SEBELUM PELAKSANAAN.
GAMBAR KERJA TERSEBUT HARUS MENDAPATKAN
PERSETUJUAN KONSULTAN
ZAL 13 12 22
DRO, DIT
AMA
DENAH LT 2 1:100
UKURAN
A2
A 100.02
0968SBM
CATATAN UMUM
1. GAMBAR INI MERUPAKAN HAK CIPTA DARI andramatin, DAN
TIDAK DI PERBOLEHKAN UNTUK DI CETAK ULANG, DI SALIN
DAN DIPERBANYAK TANPA SE IZIN KONSULTAN TERKAIT.
SEMUA PEKERJAAN DILAPANGAN HARUS MENGIKUTI
PERSYARATAN PADA GAMBAR TERBARU.
2. KONTRAKTOR HARUS MEMATUHI PERSYARATAN
PEMBANGUN, KEAMANAN KEBAKARAN, KEBIJAKAN
PERUSAHAAN , DAN SEMUA PERATURAN YANG BERKAITAN
DENGAN PELAKSANAAN PEKERJAAN.
3. KONTRAKTOR AKAN MEMPERHATIKAN SEMUA KONDISI
YANG ADA PADA SITUS SEBELUM PEKERJAAN
DILAKSANAKAN, DAN AKAN MELAPORKAN SETIAP KETIDAK
SESUAIAN ANTARA GAMBAR, ATAU KESALAHAN GAMBAR
TERHADAP KONDISI SITUS KE ARCHITECT
4. KONTRAKTOR DILARANG UNTUK MENSKALA GAMBAR ATAU
RINCIAN. HANYA GUNAKAN DIMENSI TERTULIS PADA
GAMBAR.
5. RINCIAN MINOR MUNGKIN TIDAK TAMPIL DALAM GAMBAR,
TETAPI TETAP MERUPAKAN BAGIAN DARI PEKERJAAN
KONSTRUKSI DAN TETAP TERMASUK SEBAGAI BAGIAN
PENTING DALAM PEMBANGUNAN JIKA HAL TERSEBUT
DIINDIKASI DALAM GAMBAR KONTRAKTOR PERLU TETAP
MELAKSANAKANNYA DI LAPANGAN
6. KONTRAKTOR AKAN MENGKOORDINASI SEMUA PROSEDUR
KERJA SESUAI DENGAN PERSYARATAN OTORITAS DAERAH
7. LIHAT SPESIFIKASI KODE DAN PERATURAN YANG BERLAKU
8. POSISI DAN JENIS FURNITUR HANYA SEBAGIA ACUAN,
NAMUN BILA TERDAPAT FURNITUR YANG TERMASUK DALAM
DESAIN AKAN DI TAMPILKAN DALAM RENCANA DETAIL
FURNITURE
9. DIMENSI DINDING PADA DENAH ADALAH TOTAL KETEBALAN
DINDING TERMASUK MATERIAL AKHIR (FINISHING)
10. KONTRAKTOR WAJIB MEMBUAT GAMBAR KERJA
PELAKSANAAN (SHOP DRAWING) BERDASARKAN GAMBAR
KONSTRUKSI DARI KONSULTAN SEBELUM PELAKSANAAN.
GAMBAR KERJA TERSEBUT HARUS MENDAPATKAN
PERSETUJUAN KONSULTAN
ZAL 13 12 22
DRO, DIT
AMA
A2
A 100.03
0968SBM
CATATAN UMUM
1. GAMBAR INI MERUPAKAN HAK CIPTA DARI andramatin, DAN
TIDAK DI PERBOLEHKAN UNTUK DI CETAK ULANG, DI SALIN
DAN DIPERBANYAK TANPA SE IZIN KONSULTAN TERKAIT.
SEMUA PEKERJAAN DILAPANGAN HARUS MENGIKUTI
PERSYARATAN PADA GAMBAR TERBARU.
2. KONTRAKTOR HARUS MEMATUHI PERSYARATAN
WB-1 = BETON IN-SITU PEMBANGUN, KEAMANAN KEBAKARAN, KEBIJAKAN
WB-2 = DINDING SETENGAH BATA PERUSAHAAN , DAN SEMUA PERATURAN YANG BERKAITAN
DENGAN PELAKSANAAN PEKERJAAN.
WB-3 = BESI HOLLOW
WB-4 = BESI PROFIL SIKU 3. KONTRAKTOR AKAN MEMPERHATIKAN SEMUA KONDISI
YANG ADA PADA SITUS SEBELUM PEKERJAAN
DILAKSANAKAN, DAN AKAN MELAPORKAN SETIAP KETIDAK
WF-1 = CAT PUTIH SESUAIAN ANTARA GAMBAR, ATAU KESALAHAN GAMBAR
WF-2 = CAT TEKSTURLEMKRA, WARNA ABU ABU MUDA, TEKSTURE HALUS TERHADAP KONDISI SITUS KE ARCHITECT
WF-3 = VENEER WARNA KAYU JATI 4. KONTRAKTOR DILARANG UNTUK MENSKALA GAMBAR ATAU
WF-4 = BATU ALAMZOID-TULUNGAGUNG, MODUL 100X400, CLEAR COATING DOFF RINCIAN. HANYA GUNAKAN DIMENSI TERTULIS PADA
WF-5 = KERAMIK MOZAIK PUTIHMOZZA TILE, NARA IVORY GAMBAR.
WF-6 = KAYU JATI SOLID150X3000 MM FIN. LASUR 5. RINCIAN MINOR MUNGKIN TIDAK TAMPIL DALAM GAMBAR,
WF-7 = KACA TEMPERED 10 MM TETAPI TETAP MERUPAKAN BAGIAN DARI PEKERJAAN
KONSTRUKSI DAN TETAP TERMASUK SEBAGAI BAGIAN
WF-8 = TANAMAN RAMBAT TUMBERGIA PENTING DALAM PEMBANGUNAN JIKA HAL TERSEBUT
WF-9 = KACA KOLAM RENANG LAMINATED (SPEC TO BE CONFIRMED) DIINDIKASI DALAM GAMBAR KONTRAKTOR PERLU TETAP
MELAKSANAKANNYA DI LAPANGAN
FS-1 = CARPARK SLAB 6. KONTRAKTOR AKAN MENGKOORDINASI SEMUA PROSEDUR
FF-1 = BATU ALAMZOID-TULUNGAGUNG, MODUL 300X600, CLEAR COATING DOFF KERJA SESUAI DENGAN PERSYARATAN OTORITAS DAERAH
FF-2 = TERAZZO CETAK IN SITUWARNA ABU ABU MUDA, DENGAN NAT STAINLESS STEEL,MODUL MENGIKUTI POLA LANTAI 7. LIHAT SPESIFIKASI KODE DAN PERATURAN YANG BERLAKU
FF-3 = KAYU ULIN100X2000 MM FIN. LASUR 8. POSISI DAN JENIS FURNITUR HANYA SEBAGIA ACUAN,
FF-4 = KAYU JATI 100X2000 MM FIN. LASUR NAMUN BILA TERDAPAT FURNITUR YANG TERMASUK DALAM
FF-5 = ANDESIT 100X100 TEBAL 20 MM, FINISH FLAMED DESAIN AKAN DI TAMPILKAN DALAM RENCANA DETAIL
FF-6 = GRAVEL TABUR 2-4 CM FURNITURE
FF-7 = RUMPUT GAJAH MINI 9. DIMENSI DINDING PADA DENAH ADALAH TOTAL KETEBALAN
DINDING TERMASUK MATERIAL AKHIR (FINISHING)
SF-1 = BETON EKSPOS COATING CLEAR DOFF 10. KONTRAKTOR WAJIB MEMBUAT GAMBAR KERJA
SF-2 = BESI HOLLOW PELAKSANAAN (SHOP DRAWING) BERDASARKAN GAMBAR
SF-3 = BESI PROFIL SIKU KONSTRUKSI DARI KONSULTAN SEBELUM PELAKSANAAN.
GAMBAR KERJA TERSEBUT HARUS MENDAPATKAN
CF-1 = GYPSUM- TEBAL 12MM FIN.CAT TEXTURE WF-2 PERSETUJUAN KONSULTAN
CF-2 = KISI- KISI KAYU UKURAN KAYU 20X40 MM, DENGAN SPASI 40 MM
CF-3 = KISI- KISI KAYU UKURAN KAYU 30X60 MM, DENGAN SPASI 60 MM
CF-4 = KACA LAMINATED CLEAR- TEBAL 6+6MM ,FRAME KAYU
CF-5 = CEILING BATU ALAMZOID-TULUNGAGUNG, MODUL 100X400,
CLEAR COATING DOFF
ZAL 13 12 22
DRO, DIT
AMA
DENAH LT 1 1:100
MATERIAL
A2
A 101.01
0968SBM
CATATAN UMUM
1. GAMBAR INI MERUPAKAN HAK CIPTA DARI andramatin, DAN
TIDAK DI PERBOLEHKAN UNTUK DI CETAK ULANG, DI SALIN
DAN DIPERBANYAK TANPA SE IZIN KONSULTAN TERKAIT.
SEMUA PEKERJAAN DILAPANGAN HARUS MENGIKUTI
PERSYARATAN PADA GAMBAR TERBARU.
2. KONTRAKTOR HARUS MEMATUHI PERSYARATAN
WB-1 = BETON IN-SITU PEMBANGUN, KEAMANAN KEBAKARAN, KEBIJAKAN
WB-2 = DINDING SETENGAH BATA PERUSAHAAN , DAN SEMUA PERATURAN YANG BERKAITAN
DENGAN PELAKSANAAN PEKERJAAN.
WB-3 = BESI HOLLOW
WB-4 = BESI PROFIL SIKU 3. KONTRAKTOR AKAN MEMPERHATIKAN SEMUA KONDISI
YANG ADA PADA SITUS SEBELUM PEKERJAAN
DILAKSANAKAN, DAN AKAN MELAPORKAN SETIAP KETIDAK
WF-1 = CAT PUTIH SESUAIAN ANTARA GAMBAR, ATAU KESALAHAN GAMBAR
WF-2 = CAT TEKSTURLEMKRA, WARNA ABU ABU MUDA, TEKSTURE HALUS TERHADAP KONDISI SITUS KE ARCHITECT
WF-3 = VENEER WARNA KAYU JATI 4. KONTRAKTOR DILARANG UNTUK MENSKALA GAMBAR ATAU
WF-4 = BATU ALAMZOID-TULUNGAGUNG, MODUL 100X400, CLEAR COATING DOFF RINCIAN. HANYA GUNAKAN DIMENSI TERTULIS PADA
WF-5 = KERAMIK MOZAIK PUTIHMOZZA TILE, NARA IVORY GAMBAR.
WF-6 = KAYU JATI SOLID150X3000 MM FIN. LASUR 5. RINCIAN MINOR MUNGKIN TIDAK TAMPIL DALAM GAMBAR,
WF-7 = KACA TEMPERED 10 MM TETAPI TETAP MERUPAKAN BAGIAN DARI PEKERJAAN
KONSTRUKSI DAN TETAP TERMASUK SEBAGAI BAGIAN
WF-8 = TANAMAN RAMBAT TUMBERGIA PENTING DALAM PEMBANGUNAN JIKA HAL TERSEBUT
WF-9 = KACA KOLAM RENANG LAMINATED (SPEC TO BE CONFIRMED) DIINDIKASI DALAM GAMBAR KONTRAKTOR PERLU TETAP
MELAKSANAKANNYA DI LAPANGAN
FS-1 = CARPARK SLAB 6. KONTRAKTOR AKAN MENGKOORDINASI SEMUA PROSEDUR
FF-1 = BATU ALAMZOID-TULUNGAGUNG, MODUL 300X600, CLEAR COATING DOFF KERJA SESUAI DENGAN PERSYARATAN OTORITAS DAERAH
FF-2 = TERAZZO CETAK IN SITUWARNA ABU ABU MUDA, DENGAN NAT STAINLESS STEEL,MODUL MENGIKUTI POLA LANTAI 7. LIHAT SPESIFIKASI KODE DAN PERATURAN YANG BERLAKU
FF-3 = KAYU ULIN100X2000 MM FIN. LASUR 8. POSISI DAN JENIS FURNITUR HANYA SEBAGIA ACUAN,
FF-4 = KAYU JATI 100X2000 MM FIN. LASUR NAMUN BILA TERDAPAT FURNITUR YANG TERMASUK DALAM
FF-5 = ANDESIT 100X100 TEBAL 20 MM, FINISH FLAMED DESAIN AKAN DI TAMPILKAN DALAM RENCANA DETAIL
FF-6 = GRAVEL TABUR 2-4 CM FURNITURE
FF-7 = RUMPUT GAJAH MINI 9. DIMENSI DINDING PADA DENAH ADALAH TOTAL KETEBALAN
DINDING TERMASUK MATERIAL AKHIR (FINISHING)
SF-1 = BETON EKSPOS COATING CLEAR DOFF 10. KONTRAKTOR WAJIB MEMBUAT GAMBAR KERJA
SF-2 = BESI HOLLOW PELAKSANAAN (SHOP DRAWING) BERDASARKAN GAMBAR
SF-3 = BESI PROFIL SIKU KONSTRUKSI DARI KONSULTAN SEBELUM PELAKSANAAN.
GAMBAR KERJA TERSEBUT HARUS MENDAPATKAN
CF-1 = GYPSUM- TEBAL 12MM FIN.CAT TEXTURE WF-2 PERSETUJUAN KONSULTAN
CF-2 = KISI- KISI KAYU UKURAN KAYU 20X40 MM, DENGAN SPASI 40 MM
CF-3 = KISI- KISI KAYU UKURAN KAYU 30X60 MM, DENGAN SPASI 60 MM
CF-4 = KACA LAMINATED CLEAR- TEBAL 6+6MM ,FRAME KAYU
CF-5 = CEILING BATU ALAMZOID-TULUNGAGUNG, MODUL 100X400,
CLEAR COATING DOFF
ZAL 13 12 22
DRO, DIT
AMA
DENAH LT 2 1:100
MATERIAL
A2
A 101.02
0968SBM
CATATAN UMUM
1. GAMBAR INI MERUPAKAN HAK CIPTA DARI andramatin, DAN
TIDAK DI PERBOLEHKAN UNTUK DI CETAK ULANG, DI SALIN
DAN DIPERBANYAK TANPA SE IZIN KONSULTAN TERKAIT.
SEMUA PEKERJAAN DILAPANGAN HARUS MENGIKUTI
PERSYARATAN PADA GAMBAR TERBARU.
2. KONTRAKTOR HARUS MEMATUHI PERSYARATAN
WB-1 = BETON IN-SITU PEMBANGUN, KEAMANAN KEBAKARAN, KEBIJAKAN
WB-2 = DINDING SETENGAH BATA PERUSAHAAN , DAN SEMUA PERATURAN YANG BERKAITAN
DENGAN PELAKSANAAN PEKERJAAN.
WB-3 = BESI HOLLOW
WB-4 = BESI PROFIL SIKU 3. KONTRAKTOR AKAN MEMPERHATIKAN SEMUA KONDISI
YANG ADA PADA SITUS SEBELUM PEKERJAAN
DILAKSANAKAN, DAN AKAN MELAPORKAN SETIAP KETIDAK
WF-1 = CAT PUTIH SESUAIAN ANTARA GAMBAR, ATAU KESALAHAN GAMBAR
WF-2 = CAT TEKSTURLEMKRA, WARNA ABU ABU MUDA, TEKSTURE HALUS TERHADAP KONDISI SITUS KE ARCHITECT
WF-3 = VENEER WARNA KAYU JATI 4. KONTRAKTOR DILARANG UNTUK MENSKALA GAMBAR ATAU
WF-4 = BATU ALAMZOID-TULUNGAGUNG, MODUL 100X400, CLEAR COATING DOFF RINCIAN. HANYA GUNAKAN DIMENSI TERTULIS PADA
WF-5 = KERAMIK MOZAIK PUTIHMOZZA TILE, NARA IVORY GAMBAR.
WF-6 = KAYU JATI SOLID150X3000 MM FIN. LASUR 5. RINCIAN MINOR MUNGKIN TIDAK TAMPIL DALAM GAMBAR,
WF-7 = KACA TEMPERED 10 MM TETAPI TETAP MERUPAKAN BAGIAN DARI PEKERJAAN
KONSTRUKSI DAN TETAP TERMASUK SEBAGAI BAGIAN
WF-8 = TANAMAN RAMBAT TUMBERGIA PENTING DALAM PEMBANGUNAN JIKA HAL TERSEBUT
WF-9 = KACA KOLAM RENANG LAMINATED (SPEC TO BE CONFIRMED) DIINDIKASI DALAM GAMBAR KONTRAKTOR PERLU TETAP
MELAKSANAKANNYA DI LAPANGAN
FS-1 = CARPARK SLAB 6. KONTRAKTOR AKAN MENGKOORDINASI SEMUA PROSEDUR
FF-1 = BATU ALAMZOID-TULUNGAGUNG, MODUL 300X600, CLEAR COATING DOFF KERJA SESUAI DENGAN PERSYARATAN OTORITAS DAERAH
FF-2 = TERAZZO CETAK IN SITUWARNA ABU ABU MUDA, DENGAN NAT STAINLESS STEEL,MODUL MENGIKUTI POLA LANTAI 7. LIHAT SPESIFIKASI KODE DAN PERATURAN YANG BERLAKU
FF-3 = KAYU ULIN100X2000 MM FIN. LASUR 8. POSISI DAN JENIS FURNITUR HANYA SEBAGIA ACUAN,
FF-4 = KAYU JATI 100X2000 MM FIN. LASUR NAMUN BILA TERDAPAT FURNITUR YANG TERMASUK DALAM
FF-5 = ANDESIT 100X100 TEBAL 20 MM, FINISH FLAMED DESAIN AKAN DI TAMPILKAN DALAM RENCANA DETAIL
FF-6 = GRAVEL TABUR 2-4 CM FURNITURE
FF-7 = RUMPUT GAJAH MINI 9. DIMENSI DINDING PADA DENAH ADALAH TOTAL KETEBALAN
DINDING TERMASUK MATERIAL AKHIR (FINISHING)
SF-1 = BETON EKSPOS COATING CLEAR DOFF 10. KONTRAKTOR WAJIB MEMBUAT GAMBAR KERJA
SF-2 = BESI HOLLOW PELAKSANAAN (SHOP DRAWING) BERDASARKAN GAMBAR
SF-3 = BESI PROFIL SIKU KONSTRUKSI DARI KONSULTAN SEBELUM PELAKSANAAN.
GAMBAR KERJA TERSEBUT HARUS MENDAPATKAN
CF-1 = GYPSUM- TEBAL 12MM FIN.CAT TEXTURE WF-2 PERSETUJUAN KONSULTAN
CF-2 = KISI- KISI KAYU UKURAN KAYU 20X40 MM, DENGAN SPASI 40 MM
CF-3 = KISI- KISI KAYU UKURAN KAYU 30X60 MM, DENGAN SPASI 60 MM
CF-4 = KACA LAMINATED CLEAR- TEBAL 6+6MM ,FRAME KAYU
CF-5 = CEILING BATU ALAMZOID-TULUNGAGUNG, MODUL 100X400,
CLEAR COATING DOFF
ZAL 13 12 22
DRO, DIT
AMA
A2
A 101.03
0968SBM
CATATAN UMUM
1. GAMBAR INI MERUPAKAN HAK CIPTA DARI andramatin, DAN
TIDAK DI PERBOLEHKAN UNTUK DI CETAK ULANG, DI SALIN
DAN DIPERBANYAK TANPA SE IZIN KONSULTAN TERKAIT.
SEMUA PEKERJAAN DILAPANGAN HARUS MENGIKUTI
PERSYARATAN PADA GAMBAR TERBARU.
2. KONTRAKTOR HARUS MEMATUHI PERSYARATAN
PEMBANGUN, KEAMANAN KEBAKARAN, KEBIJAKAN
PERUSAHAAN , DAN SEMUA PERATURAN YANG BERKAITAN
DENGAN PELAKSANAAN PEKERJAAN.
3. KONTRAKTOR AKAN MEMPERHATIKAN SEMUA KONDISI
YANG ADA PADA SITUS SEBELUM PEKERJAAN
DILAKSANAKAN, DAN AKAN MELAPORKAN SETIAP KETIDAK
SESUAIAN ANTARA GAMBAR, ATAU KESALAHAN GAMBAR
TERHADAP KONDISI SITUS KE ARCHITECT
4. KONTRAKTOR DILARANG UNTUK MENSKALA GAMBAR ATAU
RINCIAN. HANYA GUNAKAN DIMENSI TERTULIS PADA
GAMBAR.
5. RINCIAN MINOR MUNGKIN TIDAK TAMPIL DALAM GAMBAR,
TETAPI TETAP MERUPAKAN BAGIAN DARI PEKERJAAN
KONSTRUKSI DAN TETAP TERMASUK SEBAGAI BAGIAN
PENTING DALAM PEMBANGUNAN JIKA HAL TERSEBUT
DIINDIKASI DALAM GAMBAR KONTRAKTOR PERLU TETAP
MELAKSANAKANNYA DI LAPANGAN
6. KONTRAKTOR AKAN MENGKOORDINASI SEMUA PROSEDUR
KERJA SESUAI DENGAN PERSYARATAN OTORITAS DAERAH
7. LIHAT SPESIFIKASI KODE DAN PERATURAN YANG BERLAKU
8. POSISI DAN JENIS FURNITUR HANYA SEBAGIA ACUAN,
NAMUN BILA TERDAPAT FURNITUR YANG TERMASUK DALAM
DESAIN AKAN DI TAMPILKAN DALAM RENCANA DETAIL
FURNITURE
9. DIMENSI DINDING PADA DENAH ADALAH TOTAL KETEBALAN
DINDING TERMASUK MATERIAL AKHIR (FINISHING)
10. KONTRAKTOR WAJIB MEMBUAT GAMBAR KERJA
PELAKSANAAN (SHOP DRAWING) BERDASARKAN GAMBAR
KONSTRUKSI DARI KONSULTAN SEBELUM PELAKSANAAN.
GAMBAR KERJA TERSEBUT HARUS MENDAPATKAN
PERSETUJUAN KONSULTAN
AND 13 12 22
DRO, DIT
AMA
DENAH LT 1 1:100
PLAFOND
A2
A 102.01
0968SBM
CATATAN UMUM
1. GAMBAR INI MERUPAKAN HAK CIPTA DARI andramatin, DAN
TIDAK DI PERBOLEHKAN UNTUK DI CETAK ULANG, DI SALIN
DAN DIPERBANYAK TANPA SE IZIN KONSULTAN TERKAIT.
SEMUA PEKERJAAN DILAPANGAN HARUS MENGIKUTI
PERSYARATAN PADA GAMBAR TERBARU.
2. KONTRAKTOR HARUS MEMATUHI PERSYARATAN
PEMBANGUN, KEAMANAN KEBAKARAN, KEBIJAKAN
PERUSAHAAN , DAN SEMUA PERATURAN YANG BERKAITAN
DENGAN PELAKSANAAN PEKERJAAN.
3. KONTRAKTOR AKAN MEMPERHATIKAN SEMUA KONDISI
YANG ADA PADA SITUS SEBELUM PEKERJAAN
DILAKSANAKAN, DAN AKAN MELAPORKAN SETIAP KETIDAK
SESUAIAN ANTARA GAMBAR, ATAU KESALAHAN GAMBAR
TERHADAP KONDISI SITUS KE ARCHITECT
4. KONTRAKTOR DILARANG UNTUK MENSKALA GAMBAR ATAU
RINCIAN. HANYA GUNAKAN DIMENSI TERTULIS PADA
GAMBAR.
5. RINCIAN MINOR MUNGKIN TIDAK TAMPIL DALAM GAMBAR,
TETAPI TETAP MERUPAKAN BAGIAN DARI PEKERJAAN
KONSTRUKSI DAN TETAP TERMASUK SEBAGAI BAGIAN
PENTING DALAM PEMBANGUNAN JIKA HAL TERSEBUT
DIINDIKASI DALAM GAMBAR KONTRAKTOR PERLU TETAP
MELAKSANAKANNYA DI LAPANGAN
6. KONTRAKTOR AKAN MENGKOORDINASI SEMUA PROSEDUR
KERJA SESUAI DENGAN PERSYARATAN OTORITAS DAERAH
7. LIHAT SPESIFIKASI KODE DAN PERATURAN YANG BERLAKU
8. POSISI DAN JENIS FURNITUR HANYA SEBAGIA ACUAN,
NAMUN BILA TERDAPAT FURNITUR YANG TERMASUK DALAM
DESAIN AKAN DI TAMPILKAN DALAM RENCANA DETAIL
FURNITURE
9. DIMENSI DINDING PADA DENAH ADALAH TOTAL KETEBALAN
DINDING TERMASUK MATERIAL AKHIR (FINISHING)
10. KONTRAKTOR WAJIB MEMBUAT GAMBAR KERJA
PELAKSANAAN (SHOP DRAWING) BERDASARKAN GAMBAR
KONSTRUKSI DARI KONSULTAN SEBELUM PELAKSANAAN.
GAMBAR KERJA TERSEBUT HARUS MENDAPATKAN
PERSETUJUAN KONSULTAN
AND 13 12 22
DRO, DIT
AMA
DENAH LT 2 1:100
PLAFOND
A2
A 102.02
0968SBM
ELECTRICAL LEGEND
CATATAN UMUM
= LAMPU LED STRIP PLAFON 1. GAMBAR INI MERUPAKAN HAK CIPTA DARI andramatin, DAN
TIDAK DI PERBOLEHKAN UNTUK DI CETAK ULANG, DI SALIN
= LAMPU LED STRIP DINDING DAN DIPERBANYAK TANPA SE IZIN KONSULTAN TERKAIT.
SEMUA PEKERJAAN DILAPANGAN HARUS MENGIKUTI
= LAMPU LED STRIP FURNITUR PERSYARATAN PADA GAMBAR TERBARU.
= LAMPU LED STRIP LANTAI 2. KONTRAKTOR HARUS MEMATUHI PERSYARATAN
PEMBANGUN, KEAMANAN KEBAKARAN, KEBIJAKAN
= LAMPU GANTUNG LED PERUSAHAAN , DAN SEMUA PERATURAN YANG BERKAITAN
DENGAN PELAKSANAAN PEKERJAAN.
= LAMPU DOWNLIGHT PLAFON 3. KONTRAKTOR AKAN MEMPERHATIKAN SEMUA KONDISI
YANG ADA PADA SITUS SEBELUM PEKERJAAN
= LAMPU DOWNLIGHT DINDING DILAKSANAKAN, DAN AKAN MELAPORKAN SETIAP KETIDAK
SESUAIAN ANTARA GAMBAR, ATAU KESALAHAN GAMBAR
= LAMPU DOWNLIGHT FURNITUR TERHADAP KONDISI SITUS KE ARCHITECT
4. KONTRAKTOR DILARANG UNTUK MENSKALA GAMBAR ATAU
= LAMPU SPOTLIGHT PLAFON RINCIAN. HANYA GUNAKAN DIMENSI TERTULIS PADA
GAMBAR.
= LAMPU SPOTLIGHT DINDING 5. RINCIAN MINOR MUNGKIN TIDAK TAMPIL DALAM GAMBAR,
TETAPI TETAP MERUPAKAN BAGIAN DARI PEKERJAAN
= WALL MOUNTED UNDER WATER LAMP
KONSTRUKSI DAN TETAP TERMASUK SEBAGAI BAGIAN
PENTING DALAM PEMBANGUNAN JIKA HAL TERSEBUT
= LAMPU UPLIGHT LANTAI DIINDIKASI DALAM GAMBAR KONTRAKTOR PERLU TETAP
MELAKSANAKANNYA DI LAPANGAN
= LAMPU UPLIGHT LEVEL DINDING 6. KONTRAKTOR AKAN MENGKOORDINASI SEMUA PROSEDUR
KERJA SESUAI DENGAN PERSYARATAN OTORITAS DAERAH
= STANDING LAMP 7. LIHAT SPESIFIKASI KODE DAN PERATURAN YANG BERLAKU
= TABLE LAMP 8. POSISI DAN JENIS FURNITUR HANYA SEBAGIA ACUAN,
NAMUN BILA TERDAPAT FURNITUR YANG TERMASUK DALAM
= PENDANT LAMP DESAIN AKAN DI TAMPILKAN DALAM RENCANA DETAIL
FURNITURE
= TV OUTLET 9. DIMENSI DINDING PADA DENAH ADALAH TOTAL KETEBALAN
DINDING TERMASUK MATERIAL AKHIR (FINISHING)
= STOP KONTAK KETINGGIAN 300MM
10. KONTRAKTOR WAJIB MEMBUAT GAMBAR KERJA
PELAKSANAAN (SHOP DRAWING) BERDASARKAN GAMBAR
= STOP KONTAK KETINGGIAN 1000MM KONSTRUKSI DARI KONSULTAN SEBELUM PELAKSANAAN.
GAMBAR KERJA TERSEBUT HARUS MENDAPATKAN
= SAKLAR 1 GANG PERSETUJUAN KONSULTAN
= SAKLAR 2 GANG
= SAKLAR HOTEL
= GRUP KABEL
A = SAKLAR OTOMATIS
= METERAN LISTRIK
S = SPEAKER
AND 13 12 22
DRO, DIT
AMA
DENAH LT 1 1:100
ELEKTRIKAL
A2
A 103.01
0968SBM
ELECTRICAL LEGEND
CATATAN UMUM
= LAMPU LED STRIP PLAFON 1. GAMBAR INI MERUPAKAN HAK CIPTA DARI andramatin, DAN
TIDAK DI PERBOLEHKAN UNTUK DI CETAK ULANG, DI SALIN
= LAMPU LED STRIP DINDING DAN DIPERBANYAK TANPA SE IZIN KONSULTAN TERKAIT.
SEMUA PEKERJAAN DILAPANGAN HARUS MENGIKUTI
= LAMPU LED STRIP FURNITUR PERSYARATAN PADA GAMBAR TERBARU.
= LAMPU LED STRIP LANTAI 2. KONTRAKTOR HARUS MEMATUHI PERSYARATAN
PEMBANGUN, KEAMANAN KEBAKARAN, KEBIJAKAN
= LAMPU GANTUNG LED PERUSAHAAN , DAN SEMUA PERATURAN YANG BERKAITAN
DENGAN PELAKSANAAN PEKERJAAN.
= LAMPU DOWNLIGHT PLAFON 3. KONTRAKTOR AKAN MEMPERHATIKAN SEMUA KONDISI
YANG ADA PADA SITUS SEBELUM PEKERJAAN
= LAMPU DOWNLIGHT DINDING DILAKSANAKAN, DAN AKAN MELAPORKAN SETIAP KETIDAK
SESUAIAN ANTARA GAMBAR, ATAU KESALAHAN GAMBAR
= LAMPU DOWNLIGHT FURNITUR TERHADAP KONDISI SITUS KE ARCHITECT
4. KONTRAKTOR DILARANG UNTUK MENSKALA GAMBAR ATAU
= LAMPU SPOTLIGHT PLAFON RINCIAN. HANYA GUNAKAN DIMENSI TERTULIS PADA
GAMBAR.
= LAMPU SPOTLIGHT DINDING 5. RINCIAN MINOR MUNGKIN TIDAK TAMPIL DALAM GAMBAR,
TETAPI TETAP MERUPAKAN BAGIAN DARI PEKERJAAN
= WALL MOUNTED UNDER WATER LAMP
KONSTRUKSI DAN TETAP TERMASUK SEBAGAI BAGIAN
PENTING DALAM PEMBANGUNAN JIKA HAL TERSEBUT
= LAMPU UPLIGHT LANTAI DIINDIKASI DALAM GAMBAR KONTRAKTOR PERLU TETAP
MELAKSANAKANNYA DI LAPANGAN
= LAMPU UPLIGHT LEVEL DINDING 6. KONTRAKTOR AKAN MENGKOORDINASI SEMUA PROSEDUR
KERJA SESUAI DENGAN PERSYARATAN OTORITAS DAERAH
= STANDING LAMP 7. LIHAT SPESIFIKASI KODE DAN PERATURAN YANG BERLAKU
= TABLE LAMP 8. POSISI DAN JENIS FURNITUR HANYA SEBAGIA ACUAN,
NAMUN BILA TERDAPAT FURNITUR YANG TERMASUK DALAM
= PENDANT LAMP DESAIN AKAN DI TAMPILKAN DALAM RENCANA DETAIL
FURNITURE
= TV OUTLET 9. DIMENSI DINDING PADA DENAH ADALAH TOTAL KETEBALAN
DINDING TERMASUK MATERIAL AKHIR (FINISHING)
= STOP KONTAK KETINGGIAN 300MM
10. KONTRAKTOR WAJIB MEMBUAT GAMBAR KERJA
PELAKSANAAN (SHOP DRAWING) BERDASARKAN GAMBAR
= STOP KONTAK KETINGGIAN 1000MM KONSTRUKSI DARI KONSULTAN SEBELUM PELAKSANAAN.
GAMBAR KERJA TERSEBUT HARUS MENDAPATKAN
= SAKLAR 1 GANG PERSETUJUAN KONSULTAN
= SAKLAR 2 GANG
= SAKLAR HOTEL
= GRUP KABEL
A = SAKLAR OTOMATIS
= METERAN LISTRIK
S = SPEAKER
AND 13 12 22
DRO, DIT
AMA
DENAH LT 2 1:100
ELEKTRIKAL
A2
A 103.02
0968SBM
ELECTRICAL LEGEND
CATATAN UMUM
= LAMPU LED STRIP PLAFON 1. GAMBAR INI MERUPAKAN HAK CIPTA DARI andramatin, DAN
TIDAK DI PERBOLEHKAN UNTUK DI CETAK ULANG, DI SALIN
= LAMPU LED STRIP DINDING DAN DIPERBANYAK TANPA SE IZIN KONSULTAN TERKAIT.
SEMUA PEKERJAAN DILAPANGAN HARUS MENGIKUTI
= LAMPU LED STRIP FURNITUR PERSYARATAN PADA GAMBAR TERBARU.
= LAMPU LED STRIP LANTAI 2. KONTRAKTOR HARUS MEMATUHI PERSYARATAN
PEMBANGUN, KEAMANAN KEBAKARAN, KEBIJAKAN
= LAMPU GANTUNG LED PERUSAHAAN , DAN SEMUA PERATURAN YANG BERKAITAN
DENGAN PELAKSANAAN PEKERJAAN.
= LAMPU DOWNLIGHT PLAFON 3. KONTRAKTOR AKAN MEMPERHATIKAN SEMUA KONDISI
YANG ADA PADA SITUS SEBELUM PEKERJAAN
= LAMPU DOWNLIGHT DINDING DILAKSANAKAN, DAN AKAN MELAPORKAN SETIAP KETIDAK
SESUAIAN ANTARA GAMBAR, ATAU KESALAHAN GAMBAR
= LAMPU DOWNLIGHT FURNITUR TERHADAP KONDISI SITUS KE ARCHITECT
4. KONTRAKTOR DILARANG UNTUK MENSKALA GAMBAR ATAU
= LAMPU SPOTLIGHT PLAFON RINCIAN. HANYA GUNAKAN DIMENSI TERTULIS PADA
GAMBAR.
= LAMPU SPOTLIGHT DINDING 5. RINCIAN MINOR MUNGKIN TIDAK TAMPIL DALAM GAMBAR,
TETAPI TETAP MERUPAKAN BAGIAN DARI PEKERJAAN
= WALL MOUNTED UNDER WATER LAMP
KONSTRUKSI DAN TETAP TERMASUK SEBAGAI BAGIAN
PENTING DALAM PEMBANGUNAN JIKA HAL TERSEBUT
= LAMPU UPLIGHT LANTAI DIINDIKASI DALAM GAMBAR KONTRAKTOR PERLU TETAP
MELAKSANAKANNYA DI LAPANGAN
= LAMPU UPLIGHT LEVEL DINDING 6. KONTRAKTOR AKAN MENGKOORDINASI SEMUA PROSEDUR
KERJA SESUAI DENGAN PERSYARATAN OTORITAS DAERAH
= STANDING LAMP 7. LIHAT SPESIFIKASI KODE DAN PERATURAN YANG BERLAKU
= TABLE LAMP 8. POSISI DAN JENIS FURNITUR HANYA SEBAGIA ACUAN,
NAMUN BILA TERDAPAT FURNITUR YANG TERMASUK DALAM
= PENDANT LAMP DESAIN AKAN DI TAMPILKAN DALAM RENCANA DETAIL
FURNITURE
= TV OUTLET 9. DIMENSI DINDING PADA DENAH ADALAH TOTAL KETEBALAN
DINDING TERMASUK MATERIAL AKHIR (FINISHING)
= STOP KONTAK KETINGGIAN 300MM
10. KONTRAKTOR WAJIB MEMBUAT GAMBAR KERJA
PELAKSANAAN (SHOP DRAWING) BERDASARKAN GAMBAR
= STOP KONTAK KETINGGIAN 1000MM KONSTRUKSI DARI KONSULTAN SEBELUM PELAKSANAAN.
GAMBAR KERJA TERSEBUT HARUS MENDAPATKAN
= SAKLAR 1 GANG PERSETUJUAN KONSULTAN
= SAKLAR 2 GANG
= SAKLAR HOTEL
= GRUP KABEL
A = SAKLAR OTOMATIS
= METERAN LISTRIK
S = SPEAKER
AND 13 12 22
DRO, DIT
AMA
A2
A 103.03
0968SBM
CATATAN UMUM
1. GAMBAR INI MERUPAKAN HAK CIPTA DARI andramatin, DAN
TIDAK DI PERBOLEHKAN UNTUK DI CETAK ULANG, DI SALIN
DAN DIPERBANYAK TANPA SE IZIN KONSULTAN TERKAIT.
SEMUA PEKERJAAN DILAPANGAN HARUS MENGIKUTI
PERSYARATAN PADA GAMBAR TERBARU.
2. KONTRAKTOR HARUS MEMATUHI PERSYARATAN
PEMBANGUN, KEAMANAN KEBAKARAN, KEBIJAKAN
PERUSAHAAN , DAN SEMUA PERATURAN YANG BERKAITAN
DENGAN PELAKSANAAN PEKERJAAN.
3. KONTRAKTOR AKAN MEMPERHATIKAN SEMUA KONDISI
YANG ADA PADA SITUS SEBELUM PEKERJAAN
DILAKSANAKAN, DAN AKAN MELAPORKAN SETIAP KETIDAK
SESUAIAN ANTARA GAMBAR, ATAU KESALAHAN GAMBAR
TERHADAP KONDISI SITUS KE ARCHITECT
4. KONTRAKTOR DILARANG UNTUK MENSKALA GAMBAR ATAU
RINCIAN. HANYA GUNAKAN DIMENSI TERTULIS PADA
GAMBAR.
5. RINCIAN MINOR MUNGKIN TIDAK TAMPIL DALAM GAMBAR,
TETAPI TETAP MERUPAKAN BAGIAN DARI PEKERJAAN
KONSTRUKSI DAN TETAP TERMASUK SEBAGAI BAGIAN
PENTING DALAM PEMBANGUNAN JIKA HAL TERSEBUT
DIINDIKASI DALAM GAMBAR KONTRAKTOR PERLU TETAP
MELAKSANAKANNYA DI LAPANGAN
6. KONTRAKTOR AKAN MENGKOORDINASI SEMUA PROSEDUR
KERJA SESUAI DENGAN PERSYARATAN OTORITAS DAERAH
7. LIHAT SPESIFIKASI KODE DAN PERATURAN YANG BERLAKU
8. POSISI DAN JENIS FURNITUR HANYA SEBAGIA ACUAN,
NAMUN BILA TERDAPAT FURNITUR YANG TERMASUK DALAM
DESAIN AKAN DI TAMPILKAN DALAM RENCANA DETAIL
FURNITURE
9. DIMENSI DINDING PADA DENAH ADALAH TOTAL KETEBALAN
DINDING TERMASUK MATERIAL AKHIR (FINISHING)
10. KONTRAKTOR WAJIB MEMBUAT GAMBAR KERJA
PELAKSANAAN (SHOP DRAWING) BERDASARKAN GAMBAR
KONSTRUKSI DARI KONSULTAN SEBELUM PELAKSANAAN.
GAMBAR KERJA TERSEBUT HARUS MENDAPATKAN
PERSETUJUAN KONSULTAN
AND 13 12 22
DRO, DIT
AMA
DENAH LT 1 1:100
AIR CONDITIONER
A2
A 104.01
0968SBM
CATATAN UMUM
1. GAMBAR INI MERUPAKAN HAK CIPTA DARI andramatin, DAN
TIDAK DI PERBOLEHKAN UNTUK DI CETAK ULANG, DI SALIN
DAN DIPERBANYAK TANPA SE IZIN KONSULTAN TERKAIT.
SEMUA PEKERJAAN DILAPANGAN HARUS MENGIKUTI
PERSYARATAN PADA GAMBAR TERBARU.
2. KONTRAKTOR HARUS MEMATUHI PERSYARATAN
PEMBANGUN, KEAMANAN KEBAKARAN, KEBIJAKAN
PERUSAHAAN , DAN SEMUA PERATURAN YANG BERKAITAN
DENGAN PELAKSANAAN PEKERJAAN.
3. KONTRAKTOR AKAN MEMPERHATIKAN SEMUA KONDISI
YANG ADA PADA SITUS SEBELUM PEKERJAAN
DILAKSANAKAN, DAN AKAN MELAPORKAN SETIAP KETIDAK
SESUAIAN ANTARA GAMBAR, ATAU KESALAHAN GAMBAR
TERHADAP KONDISI SITUS KE ARCHITECT
4. KONTRAKTOR DILARANG UNTUK MENSKALA GAMBAR ATAU
RINCIAN. HANYA GUNAKAN DIMENSI TERTULIS PADA
GAMBAR.
5. RINCIAN MINOR MUNGKIN TIDAK TAMPIL DALAM GAMBAR,
TETAPI TETAP MERUPAKAN BAGIAN DARI PEKERJAAN
KONSTRUKSI DAN TETAP TERMASUK SEBAGAI BAGIAN
PENTING DALAM PEMBANGUNAN JIKA HAL TERSEBUT
DIINDIKASI DALAM GAMBAR KONTRAKTOR PERLU TETAP
MELAKSANAKANNYA DI LAPANGAN
6. KONTRAKTOR AKAN MENGKOORDINASI SEMUA PROSEDUR
KERJA SESUAI DENGAN PERSYARATAN OTORITAS DAERAH
7. LIHAT SPESIFIKASI KODE DAN PERATURAN YANG BERLAKU
8. POSISI DAN JENIS FURNITUR HANYA SEBAGIA ACUAN,
NAMUN BILA TERDAPAT FURNITUR YANG TERMASUK DALAM
DESAIN AKAN DI TAMPILKAN DALAM RENCANA DETAIL
FURNITURE
9. DIMENSI DINDING PADA DENAH ADALAH TOTAL KETEBALAN
DINDING TERMASUK MATERIAL AKHIR (FINISHING)
10. KONTRAKTOR WAJIB MEMBUAT GAMBAR KERJA
PELAKSANAAN (SHOP DRAWING) BERDASARKAN GAMBAR
KONSTRUKSI DARI KONSULTAN SEBELUM PELAKSANAAN.
GAMBAR KERJA TERSEBUT HARUS MENDAPATKAN
PERSETUJUAN KONSULTAN
AND 13 12 22
DRO, DIT
AMA
DENAH LT 2 1:100
AIR CONDITIONER
A2
A 104.02
0968SBM
CATATAN UMUM
1. GAMBAR INI MERUPAKAN HAK CIPTA DARI andramatin, DAN
TIDAK DI PERBOLEHKAN UNTUK DI CETAK ULANG, DI SALIN
DAN DIPERBANYAK TANPA SE IZIN KONSULTAN TERKAIT.
SEMUA PEKERJAAN DILAPANGAN HARUS MENGIKUTI
PERSYARATAN PADA GAMBAR TERBARU.
2. KONTRAKTOR HARUS MEMATUHI PERSYARATAN
PEMBANGUN, KEAMANAN KEBAKARAN, KEBIJAKAN
PERUSAHAAN , DAN SEMUA PERATURAN YANG BERKAITAN
DENGAN PELAKSANAAN PEKERJAAN.
3. KONTRAKTOR AKAN MEMPERHATIKAN SEMUA KONDISI
YANG ADA PADA SITUS SEBELUM PEKERJAAN
DILAKSANAKAN, DAN AKAN MELAPORKAN SETIAP KETIDAK
SESUAIAN ANTARA GAMBAR, ATAU KESALAHAN GAMBAR
TERHADAP KONDISI SITUS KE ARCHITECT
4. KONTRAKTOR DILARANG UNTUK MENSKALA GAMBAR ATAU
RINCIAN. HANYA GUNAKAN DIMENSI TERTULIS PADA
GAMBAR.
5. RINCIAN MINOR MUNGKIN TIDAK TAMPIL DALAM GAMBAR,
TETAPI TETAP MERUPAKAN BAGIAN DARI PEKERJAAN
KONSTRUKSI DAN TETAP TERMASUK SEBAGAI BAGIAN
PENTING DALAM PEMBANGUNAN JIKA HAL TERSEBUT
DIINDIKASI DALAM GAMBAR KONTRAKTOR PERLU TETAP
MELAKSANAKANNYA DI LAPANGAN
6. KONTRAKTOR AKAN MENGKOORDINASI SEMUA PROSEDUR
KERJA SESUAI DENGAN PERSYARATAN OTORITAS DAERAH
7. LIHAT SPESIFIKASI KODE DAN PERATURAN YANG BERLAKU
8. POSISI DAN JENIS FURNITUR HANYA SEBAGIA ACUAN,
NAMUN BILA TERDAPAT FURNITUR YANG TERMASUK DALAM
DESAIN AKAN DI TAMPILKAN DALAM RENCANA DETAIL
FURNITURE
9. DIMENSI DINDING PADA DENAH ADALAH TOTAL KETEBALAN
DINDING TERMASUK MATERIAL AKHIR (FINISHING)
10. KONTRAKTOR WAJIB MEMBUAT GAMBAR KERJA
PELAKSANAAN (SHOP DRAWING) BERDASARKAN GAMBAR
KONSTRUKSI DARI KONSULTAN SEBELUM PELAKSANAAN.
GAMBAR KERJA TERSEBUT HARUS MENDAPATKAN
PERSETUJUAN KONSULTAN
AND 13 12 22
DRO, DIT
AMA
A2
A 104.03
0968SBM
CATATAN UMUM
1. GAMBAR INI MERUPAKAN HAK CIPTA DARI andramatin, DAN
TIDAK DI PERBOLEHKAN UNTUK DI CETAK ULANG, DI SALIN
DAN DIPERBANYAK TANPA SE IZIN KONSULTAN TERKAIT.
SEMUA PEKERJAAN DILAPANGAN HARUS MENGIKUTI
PERSYARATAN PADA GAMBAR TERBARU.
2. KONTRAKTOR HARUS MEMATUHI PERSYARATAN
PEMBANGUN, KEAMANAN KEBAKARAN, KEBIJAKAN
PERUSAHAAN , DAN SEMUA PERATURAN YANG BERKAITAN
DENGAN PELAKSANAAN PEKERJAAN.
3. KONTRAKTOR AKAN MEMPERHATIKAN SEMUA KONDISI
YANG ADA PADA SITUS SEBELUM PEKERJAAN
DILAKSANAKAN, DAN AKAN MELAPORKAN SETIAP KETIDAK
SESUAIAN ANTARA GAMBAR, ATAU KESALAHAN GAMBAR
TERHADAP KONDISI SITUS KE ARCHITECT
4. KONTRAKTOR DILARANG UNTUK MENSKALA GAMBAR ATAU
RINCIAN. HANYA GUNAKAN DIMENSI TERTULIS PADA
GAMBAR.
5. RINCIAN MINOR MUNGKIN TIDAK TAMPIL DALAM GAMBAR,
TETAPI TETAP MERUPAKAN BAGIAN DARI PEKERJAAN
KONSTRUKSI DAN TETAP TERMASUK SEBAGAI BAGIAN
PENTING DALAM PEMBANGUNAN JIKA HAL TERSEBUT
DIINDIKASI DALAM GAMBAR KONTRAKTOR PERLU TETAP
MELAKSANAKANNYA DI LAPANGAN
6. KONTRAKTOR AKAN MENGKOORDINASI SEMUA PROSEDUR
KERJA SESUAI DENGAN PERSYARATAN OTORITAS DAERAH
7. LIHAT SPESIFIKASI KODE DAN PERATURAN YANG BERLAKU
8. POSISI DAN JENIS FURNITUR HANYA SEBAGIA ACUAN,
NAMUN BILA TERDAPAT FURNITUR YANG TERMASUK DALAM
DESAIN AKAN DI TAMPILKAN DALAM RENCANA DETAIL
FURNITURE
9. DIMENSI DINDING PADA DENAH ADALAH TOTAL KETEBALAN
DINDING TERMASUK MATERIAL AKHIR (FINISHING)
10. KONTRAKTOR WAJIB MEMBUAT GAMBAR KERJA
PELAKSANAAN (SHOP DRAWING) BERDASARKAN GAMBAR
KONSTRUKSI DARI KONSULTAN SEBELUM PELAKSANAAN.
GAMBAR KERJA TERSEBUT HARUS MENDAPATKAN
PERSETUJUAN KONSULTAN
AND 13 12 22
DRO, DIT
AMA
DENAH LT 1 1:100
AUDIO,CCTV & DATA
A2
A 106.01
0968SBM
CATATAN UMUM
1. GAMBAR INI MERUPAKAN HAK CIPTA DARI andramatin, DAN
TIDAK DI PERBOLEHKAN UNTUK DI CETAK ULANG, DI SALIN
DAN DIPERBANYAK TANPA SE IZIN KONSULTAN TERKAIT.
SEMUA PEKERJAAN DILAPANGAN HARUS MENGIKUTI
PERSYARATAN PADA GAMBAR TERBARU.
2. KONTRAKTOR HARUS MEMATUHI PERSYARATAN
PEMBANGUN, KEAMANAN KEBAKARAN, KEBIJAKAN
PERUSAHAAN , DAN SEMUA PERATURAN YANG BERKAITAN
DENGAN PELAKSANAAN PEKERJAAN.
3. KONTRAKTOR AKAN MEMPERHATIKAN SEMUA KONDISI
YANG ADA PADA SITUS SEBELUM PEKERJAAN
DILAKSANAKAN, DAN AKAN MELAPORKAN SETIAP KETIDAK
SESUAIAN ANTARA GAMBAR, ATAU KESALAHAN GAMBAR
TERHADAP KONDISI SITUS KE ARCHITECT
4. KONTRAKTOR DILARANG UNTUK MENSKALA GAMBAR ATAU
RINCIAN. HANYA GUNAKAN DIMENSI TERTULIS PADA
GAMBAR.
5. RINCIAN MINOR MUNGKIN TIDAK TAMPIL DALAM GAMBAR,
TETAPI TETAP MERUPAKAN BAGIAN DARI PEKERJAAN
KONSTRUKSI DAN TETAP TERMASUK SEBAGAI BAGIAN
PENTING DALAM PEMBANGUNAN JIKA HAL TERSEBUT
DIINDIKASI DALAM GAMBAR KONTRAKTOR PERLU TETAP
MELAKSANAKANNYA DI LAPANGAN
6. KONTRAKTOR AKAN MENGKOORDINASI SEMUA PROSEDUR
KERJA SESUAI DENGAN PERSYARATAN OTORITAS DAERAH
7. LIHAT SPESIFIKASI KODE DAN PERATURAN YANG BERLAKU
8. POSISI DAN JENIS FURNITUR HANYA SEBAGIA ACUAN,
NAMUN BILA TERDAPAT FURNITUR YANG TERMASUK DALAM
DESAIN AKAN DI TAMPILKAN DALAM RENCANA DETAIL
FURNITURE
9. DIMENSI DINDING PADA DENAH ADALAH TOTAL KETEBALAN
DINDING TERMASUK MATERIAL AKHIR (FINISHING)
10. KONTRAKTOR WAJIB MEMBUAT GAMBAR KERJA
PELAKSANAAN (SHOP DRAWING) BERDASARKAN GAMBAR
KONSTRUKSI DARI KONSULTAN SEBELUM PELAKSANAAN.
GAMBAR KERJA TERSEBUT HARUS MENDAPATKAN
PERSETUJUAN KONSULTAN
AND 13 12 22
DRO, DIT
AMA
DENAH LT 2 1:100
AUDIO,CCTV & DATA
A2
A 106.02
0968SBM
CATATAN UMUM
1. GAMBAR INI MERUPAKAN HAK CIPTA DARI andramatin, DAN
TIDAK DI PERBOLEHKAN UNTUK DI CETAK ULANG, DI SALIN
DAN DIPERBANYAK TANPA SE IZIN KONSULTAN TERKAIT.
SEMUA PEKERJAAN DILAPANGAN HARUS MENGIKUTI
PERSYARATAN PADA GAMBAR TERBARU.
2. KONTRAKTOR HARUS MEMATUHI PERSYARATAN
PEMBANGUN, KEAMANAN KEBAKARAN, KEBIJAKAN
PERUSAHAAN , DAN SEMUA PERATURAN YANG BERKAITAN
DENGAN PELAKSANAAN PEKERJAAN.
3. KONTRAKTOR AKAN MEMPERHATIKAN SEMUA KONDISI
YANG ADA PADA SITUS SEBELUM PEKERJAAN
DILAKSANAKAN, DAN AKAN MELAPORKAN SETIAP KETIDAK
SESUAIAN ANTARA GAMBAR, ATAU KESALAHAN GAMBAR
TERHADAP KONDISI SITUS KE ARCHITECT
4. KONTRAKTOR DILARANG UNTUK MENSKALA GAMBAR ATAU
RINCIAN. HANYA GUNAKAN DIMENSI TERTULIS PADA
GAMBAR.
5. RINCIAN MINOR MUNGKIN TIDAK TAMPIL DALAM GAMBAR,
TETAPI TETAP MERUPAKAN BAGIAN DARI PEKERJAAN
KONSTRUKSI DAN TETAP TERMASUK SEBAGAI BAGIAN
PENTING DALAM PEMBANGUNAN JIKA HAL TERSEBUT
DIINDIKASI DALAM GAMBAR KONTRAKTOR PERLU TETAP
MELAKSANAKANNYA DI LAPANGAN
6. KONTRAKTOR AKAN MENGKOORDINASI SEMUA PROSEDUR
KERJA SESUAI DENGAN PERSYARATAN OTORITAS DAERAH
7. LIHAT SPESIFIKASI KODE DAN PERATURAN YANG BERLAKU
8. POSISI DAN JENIS FURNITUR HANYA SEBAGIA ACUAN,
NAMUN BILA TERDAPAT FURNITUR YANG TERMASUK DALAM
DESAIN AKAN DI TAMPILKAN DALAM RENCANA DETAIL
FURNITURE
9. DIMENSI DINDING PADA DENAH ADALAH TOTAL KETEBALAN
DINDING TERMASUK MATERIAL AKHIR (FINISHING)
10. KONTRAKTOR WAJIB MEMBUAT GAMBAR KERJA
PELAKSANAAN (SHOP DRAWING) BERDASARKAN GAMBAR
KONSTRUKSI DARI KONSULTAN SEBELUM PELAKSANAAN.
GAMBAR KERJA TERSEBUT HARUS MENDAPATKAN
PERSETUJUAN KONSULTAN
AND 13 12 22
DRO, DIT
AMA
DENAH LT 1 1:100
PEMIPAAN
A2
A 107.01
0968SBM
CATATAN UMUM
1. GAMBAR INI MERUPAKAN HAK CIPTA DARI andramatin, DAN
TIDAK DI PERBOLEHKAN UNTUK DI CETAK ULANG, DI SALIN
DAN DIPERBANYAK TANPA SE IZIN KONSULTAN TERKAIT.
SEMUA PEKERJAAN DILAPANGAN HARUS MENGIKUTI
PERSYARATAN PADA GAMBAR TERBARU.
2. KONTRAKTOR HARUS MEMATUHI PERSYARATAN
PEMBANGUN, KEAMANAN KEBAKARAN, KEBIJAKAN
PERUSAHAAN , DAN SEMUA PERATURAN YANG BERKAITAN
DENGAN PELAKSANAAN PEKERJAAN.
3. KONTRAKTOR AKAN MEMPERHATIKAN SEMUA KONDISI
YANG ADA PADA SITUS SEBELUM PEKERJAAN
DILAKSANAKAN, DAN AKAN MELAPORKAN SETIAP KETIDAK
SESUAIAN ANTARA GAMBAR, ATAU KESALAHAN GAMBAR
TERHADAP KONDISI SITUS KE ARCHITECT
4. KONTRAKTOR DILARANG UNTUK MENSKALA GAMBAR ATAU
RINCIAN. HANYA GUNAKAN DIMENSI TERTULIS PADA
GAMBAR.
5. RINCIAN MINOR MUNGKIN TIDAK TAMPIL DALAM GAMBAR,
TETAPI TETAP MERUPAKAN BAGIAN DARI PEKERJAAN
KONSTRUKSI DAN TETAP TERMASUK SEBAGAI BAGIAN
PENTING DALAM PEMBANGUNAN JIKA HAL TERSEBUT
DIINDIKASI DALAM GAMBAR KONTRAKTOR PERLU TETAP
MELAKSANAKANNYA DI LAPANGAN
6. KONTRAKTOR AKAN MENGKOORDINASI SEMUA PROSEDUR
KERJA SESUAI DENGAN PERSYARATAN OTORITAS DAERAH
7. LIHAT SPESIFIKASI KODE DAN PERATURAN YANG BERLAKU
8. POSISI DAN JENIS FURNITUR HANYA SEBAGIA ACUAN,
NAMUN BILA TERDAPAT FURNITUR YANG TERMASUK DALAM
DESAIN AKAN DI TAMPILKAN DALAM RENCANA DETAIL
FURNITURE
9. DIMENSI DINDING PADA DENAH ADALAH TOTAL KETEBALAN
DINDING TERMASUK MATERIAL AKHIR (FINISHING)
10. KONTRAKTOR WAJIB MEMBUAT GAMBAR KERJA
PELAKSANAAN (SHOP DRAWING) BERDASARKAN GAMBAR
KONSTRUKSI DARI KONSULTAN SEBELUM PELAKSANAAN.
GAMBAR KERJA TERSEBUT HARUS MENDAPATKAN
PERSETUJUAN KONSULTAN
AND 13 12 22
DRO, DIT
AMA
DENAH LT 2 1:100
PEMIPAAN
A2
A 107.02
0968SBM
CATATAN UMUM
1. GAMBAR INI MERUPAKAN HAK CIPTA DARI andramatin, DAN
TIDAK DI PERBOLEHKAN UNTUK DI CETAK ULANG, DI SALIN
DAN DIPERBANYAK TANPA SE IZIN KONSULTAN TERKAIT.
SEMUA PEKERJAAN DILAPANGAN HARUS MENGIKUTI
PERSYARATAN PADA GAMBAR TERBARU.
2. KONTRAKTOR HARUS MEMATUHI PERSYARATAN
PEMBANGUN, KEAMANAN KEBAKARAN, KEBIJAKAN
PERUSAHAAN , DAN SEMUA PERATURAN YANG BERKAITAN
DENGAN PELAKSANAAN PEKERJAAN.
3. KONTRAKTOR AKAN MEMPERHATIKAN SEMUA KONDISI
YANG ADA PADA SITUS SEBELUM PEKERJAAN
DILAKSANAKAN, DAN AKAN MELAPORKAN SETIAP KETIDAK
SESUAIAN ANTARA GAMBAR, ATAU KESALAHAN GAMBAR
TERHADAP KONDISI SITUS KE ARCHITECT
4. KONTRAKTOR DILARANG UNTUK MENSKALA GAMBAR ATAU
RINCIAN. HANYA GUNAKAN DIMENSI TERTULIS PADA
GAMBAR.
5. RINCIAN MINOR MUNGKIN TIDAK TAMPIL DALAM GAMBAR,
TETAPI TETAP MERUPAKAN BAGIAN DARI PEKERJAAN
KONSTRUKSI DAN TETAP TERMASUK SEBAGAI BAGIAN
PENTING DALAM PEMBANGUNAN JIKA HAL TERSEBUT
DIINDIKASI DALAM GAMBAR KONTRAKTOR PERLU TETAP
MELAKSANAKANNYA DI LAPANGAN
6. KONTRAKTOR AKAN MENGKOORDINASI SEMUA PROSEDUR
KERJA SESUAI DENGAN PERSYARATAN OTORITAS DAERAH
7. LIHAT SPESIFIKASI KODE DAN PERATURAN YANG BERLAKU
8. POSISI DAN JENIS FURNITUR HANYA SEBAGIA ACUAN,
NAMUN BILA TERDAPAT FURNITUR YANG TERMASUK DALAM
DESAIN AKAN DI TAMPILKAN DALAM RENCANA DETAIL
FURNITURE
9. DIMENSI DINDING PADA DENAH ADALAH TOTAL KETEBALAN
DINDING TERMASUK MATERIAL AKHIR (FINISHING)
10. KONTRAKTOR WAJIB MEMBUAT GAMBAR KERJA
PELAKSANAAN (SHOP DRAWING) BERDASARKAN GAMBAR
KONSTRUKSI DARI KONSULTAN SEBELUM PELAKSANAAN.
GAMBAR KERJA TERSEBUT HARUS MENDAPATKAN
PERSETUJUAN KONSULTAN
AND 13 12 22
DRO, DIT
AMA
A2
A 107.03
0968SBM
CATATAN UMUM
1. GAMBAR INI MERUPAKAN HAK CIPTA DARI andramatin, DAN
TIDAK DI PERBOLEHKAN UNTUK DI CETAK ULANG, DI SALIN
DAN DIPERBANYAK TANPA SE IZIN KONSULTAN TERKAIT.
SEMUA PEKERJAAN DILAPANGAN HARUS MENGIKUTI
PERSYARATAN PADA GAMBAR TERBARU.
2. KONTRAKTOR HARUS MEMATUHI PERSYARATAN
PEMBANGUN, KEAMANAN KEBAKARAN, KEBIJAKAN
PERUSAHAAN , DAN SEMUA PERATURAN YANG BERKAITAN
DENGAN PELAKSANAAN PEKERJAAN.
3. KONTRAKTOR AKAN MEMPERHATIKAN SEMUA KONDISI
YANG ADA PADA SITUS SEBELUM PEKERJAAN
DILAKSANAKAN, DAN AKAN MELAPORKAN SETIAP KETIDAK
SESUAIAN ANTARA GAMBAR, ATAU KESALAHAN GAMBAR
TERHADAP KONDISI SITUS KE ARCHITECT
4. KONTRAKTOR DILARANG UNTUK MENSKALA GAMBAR ATAU
RINCIAN. HANYA GUNAKAN DIMENSI TERTULIS PADA
GAMBAR.
5. RINCIAN MINOR MUNGKIN TIDAK TAMPIL DALAM GAMBAR,
TETAPI TETAP MERUPAKAN BAGIAN DARI PEKERJAAN
KONSTRUKSI DAN TETAP TERMASUK SEBAGAI BAGIAN
PENTING DALAM PEMBANGUNAN JIKA HAL TERSEBUT
DIINDIKASI DALAM GAMBAR KONTRAKTOR PERLU TETAP
MELAKSANAKANNYA DI LAPANGAN
6. KONTRAKTOR AKAN MENGKOORDINASI SEMUA PROSEDUR
KERJA SESUAI DENGAN PERSYARATAN OTORITAS DAERAH
7. LIHAT SPESIFIKASI KODE DAN PERATURAN YANG BERLAKU
8. POSISI DAN JENIS FURNITUR HANYA SEBAGIA ACUAN,
NAMUN BILA TERDAPAT FURNITUR YANG TERMASUK DALAM
DESAIN AKAN DI TAMPILKAN DALAM RENCANA DETAIL
FURNITURE
9. DIMENSI DINDING PADA DENAH ADALAH TOTAL KETEBALAN
DINDING TERMASUK MATERIAL AKHIR (FINISHING)
10. KONTRAKTOR WAJIB MEMBUAT GAMBAR KERJA
PELAKSANAAN (SHOP DRAWING) BERDASARKAN GAMBAR
KONSTRUKSI DARI KONSULTAN SEBELUM PELAKSANAAN.
GAMBAR KERJA TERSEBUT HARUS MENDAPATKAN
PERSETUJUAN KONSULTAN
AND 13 12 22
DRO, DIT
AMA
DENAH LT 1 1:100
KOMPOSIT
A2
A 108.01
0968SBM
CATATAN UMUM
1. GAMBAR INI MERUPAKAN HAK CIPTA DARI andramatin, DAN
TIDAK DI PERBOLEHKAN UNTUK DI CETAK ULANG, DI SALIN
DAN DIPERBANYAK TANPA SE IZIN KONSULTAN TERKAIT.
SEMUA PEKERJAAN DILAPANGAN HARUS MENGIKUTI
PERSYARATAN PADA GAMBAR TERBARU.
2. KONTRAKTOR HARUS MEMATUHI PERSYARATAN
PEMBANGUN, KEAMANAN KEBAKARAN, KEBIJAKAN
PERUSAHAAN , DAN SEMUA PERATURAN YANG BERKAITAN
DENGAN PELAKSANAAN PEKERJAAN.
3. KONTRAKTOR AKAN MEMPERHATIKAN SEMUA KONDISI
YANG ADA PADA SITUS SEBELUM PEKERJAAN
DILAKSANAKAN, DAN AKAN MELAPORKAN SETIAP KETIDAK
SESUAIAN ANTARA GAMBAR, ATAU KESALAHAN GAMBAR
TERHADAP KONDISI SITUS KE ARCHITECT
4. KONTRAKTOR DILARANG UNTUK MENSKALA GAMBAR ATAU
RINCIAN. HANYA GUNAKAN DIMENSI TERTULIS PADA
GAMBAR.
5. RINCIAN MINOR MUNGKIN TIDAK TAMPIL DALAM GAMBAR,
TETAPI TETAP MERUPAKAN BAGIAN DARI PEKERJAAN
KONSTRUKSI DAN TETAP TERMASUK SEBAGAI BAGIAN
PENTING DALAM PEMBANGUNAN JIKA HAL TERSEBUT
DIINDIKASI DALAM GAMBAR KONTRAKTOR PERLU TETAP
MELAKSANAKANNYA DI LAPANGAN
6. KONTRAKTOR AKAN MENGKOORDINASI SEMUA PROSEDUR
KERJA SESUAI DENGAN PERSYARATAN OTORITAS DAERAH
7. LIHAT SPESIFIKASI KODE DAN PERATURAN YANG BERLAKU
8. POSISI DAN JENIS FURNITUR HANYA SEBAGIA ACUAN,
NAMUN BILA TERDAPAT FURNITUR YANG TERMASUK DALAM
DESAIN AKAN DI TAMPILKAN DALAM RENCANA DETAIL
FURNITURE
9. DIMENSI DINDING PADA DENAH ADALAH TOTAL KETEBALAN
DINDING TERMASUK MATERIAL AKHIR (FINISHING)
10. KONTRAKTOR WAJIB MEMBUAT GAMBAR KERJA
PELAKSANAAN (SHOP DRAWING) BERDASARKAN GAMBAR
KONSTRUKSI DARI KONSULTAN SEBELUM PELAKSANAAN.
GAMBAR KERJA TERSEBUT HARUS MENDAPATKAN
PERSETUJUAN KONSULTAN
AND 13 12 22
DRO, DIT
AMA
DENAH LT 2 1:100
KOMPOSIT
A2
A 108.02
0968SBM
CATATAN UMUM
1. GAMBAR INI MERUPAKAN HAK CIPTA DARI andramatin, DAN
TIDAK DI PERBOLEHKAN UNTUK DI CETAK ULANG, DI SALIN
DAN DIPERBANYAK TANPA SE IZIN KONSULTAN TERKAIT.
SEMUA PEKERJAAN DILAPANGAN HARUS MENGIKUTI
PERSYARATAN PADA GAMBAR TERBARU.
2. KONTRAKTOR HARUS MEMATUHI PERSYARATAN
PEMBANGUN, KEAMANAN KEBAKARAN, KEBIJAKAN
PERUSAHAAN , DAN SEMUA PERATURAN YANG BERKAITAN
DENGAN PELAKSANAAN PEKERJAAN.
3. KONTRAKTOR AKAN MEMPERHATIKAN SEMUA KONDISI
YANG ADA PADA SITUS SEBELUM PEKERJAAN
DILAKSANAKAN, DAN AKAN MELAPORKAN SETIAP KETIDAK
SESUAIAN ANTARA GAMBAR, ATAU KESALAHAN GAMBAR
TERHADAP KONDISI SITUS KE ARCHITECT
4. KONTRAKTOR DILARANG UNTUK MENSKALA GAMBAR ATAU
RINCIAN. HANYA GUNAKAN DIMENSI TERTULIS PADA
GAMBAR.
5. RINCIAN MINOR MUNGKIN TIDAK TAMPIL DALAM GAMBAR,
TETAPI TETAP MERUPAKAN BAGIAN DARI PEKERJAAN
KONSTRUKSI DAN TETAP TERMASUK SEBAGAI BAGIAN
PENTING DALAM PEMBANGUNAN JIKA HAL TERSEBUT
DIINDIKASI DALAM GAMBAR KONTRAKTOR PERLU TETAP
MELAKSANAKANNYA DI LAPANGAN
6. KONTRAKTOR AKAN MENGKOORDINASI SEMUA PROSEDUR
KERJA SESUAI DENGAN PERSYARATAN OTORITAS DAERAH
7. LIHAT SPESIFIKASI KODE DAN PERATURAN YANG BERLAKU
8. POSISI DAN JENIS FURNITUR HANYA SEBAGIA ACUAN,
NAMUN BILA TERDAPAT FURNITUR YANG TERMASUK DALAM
DESAIN AKAN DI TAMPILKAN DALAM RENCANA DETAIL
FURNITURE
9. DIMENSI DINDING PADA DENAH ADALAH TOTAL KETEBALAN
DINDING TERMASUK MATERIAL AKHIR (FINISHING)
10. KONTRAKTOR WAJIB MEMBUAT GAMBAR KERJA
PELAKSANAAN (SHOP DRAWING) BERDASARKAN GAMBAR
KONSTRUKSI DARI KONSULTAN SEBELUM PELAKSANAAN.
GAMBAR KERJA TERSEBUT HARUS MENDAPATKAN
PERSETUJUAN KONSULTAN
AND 13 12 22
DRO, DIT
AMA
DENAH LT 1 1:100
POLA LANTAI
A2
A 109.01
0968SBM
CATATAN UMUM
1. GAMBAR INI MERUPAKAN HAK CIPTA DARI andramatin, DAN
TIDAK DI PERBOLEHKAN UNTUK DI CETAK ULANG, DI SALIN
DAN DIPERBANYAK TANPA SE IZIN KONSULTAN TERKAIT.
SEMUA PEKERJAAN DILAPANGAN HARUS MENGIKUTI
PERSYARATAN PADA GAMBAR TERBARU.
2. KONTRAKTOR HARUS MEMATUHI PERSYARATAN
PEMBANGUN, KEAMANAN KEBAKARAN, KEBIJAKAN
PERUSAHAAN , DAN SEMUA PERATURAN YANG BERKAITAN
DENGAN PELAKSANAAN PEKERJAAN.
3. KONTRAKTOR AKAN MEMPERHATIKAN SEMUA KONDISI
YANG ADA PADA SITUS SEBELUM PEKERJAAN
DILAKSANAKAN, DAN AKAN MELAPORKAN SETIAP KETIDAK
SESUAIAN ANTARA GAMBAR, ATAU KESALAHAN GAMBAR
TERHADAP KONDISI SITUS KE ARCHITECT
4. KONTRAKTOR DILARANG UNTUK MENSKALA GAMBAR ATAU
RINCIAN. HANYA GUNAKAN DIMENSI TERTULIS PADA
GAMBAR.
5. RINCIAN MINOR MUNGKIN TIDAK TAMPIL DALAM GAMBAR,
TETAPI TETAP MERUPAKAN BAGIAN DARI PEKERJAAN
KONSTRUKSI DAN TETAP TERMASUK SEBAGAI BAGIAN
PENTING DALAM PEMBANGUNAN JIKA HAL TERSEBUT
DIINDIKASI DALAM GAMBAR KONTRAKTOR PERLU TETAP
MELAKSANAKANNYA DI LAPANGAN
6. KONTRAKTOR AKAN MENGKOORDINASI SEMUA PROSEDUR
KERJA SESUAI DENGAN PERSYARATAN OTORITAS DAERAH
7. LIHAT SPESIFIKASI KODE DAN PERATURAN YANG BERLAKU
8. POSISI DAN JENIS FURNITUR HANYA SEBAGIA ACUAN,
NAMUN BILA TERDAPAT FURNITUR YANG TERMASUK DALAM
DESAIN AKAN DI TAMPILKAN DALAM RENCANA DETAIL
FURNITURE
9. DIMENSI DINDING PADA DENAH ADALAH TOTAL KETEBALAN
DINDING TERMASUK MATERIAL AKHIR (FINISHING)
10. KONTRAKTOR WAJIB MEMBUAT GAMBAR KERJA
PELAKSANAAN (SHOP DRAWING) BERDASARKAN GAMBAR
KONSTRUKSI DARI KONSULTAN SEBELUM PELAKSANAAN.
GAMBAR KERJA TERSEBUT HARUS MENDAPATKAN
PERSETUJUAN KONSULTAN
AND 13 12 22
DRO, DIT
AMA
DENAH LT 2 1:100
POLA LANTAI
A2
A 109.02
0968SBM
CATATAN UMUM
1. GAMBAR INI MERUPAKAN HAK CIPTA DARI andramatin, DAN
TIDAK DI PERBOLEHKAN UNTUK DI CETAK ULANG, DI SALIN
DAN DIPERBANYAK TANPA SE IZIN KONSULTAN TERKAIT.
SEMUA PEKERJAAN DILAPANGAN HARUS MENGIKUTI
PERSYARATAN PADA GAMBAR TERBARU.
2. KONTRAKTOR HARUS MEMATUHI PERSYARATAN
PEMBANGUN, KEAMANAN KEBAKARAN, KEBIJAKAN
PERUSAHAAN , DAN SEMUA PERATURAN YANG BERKAITAN
DENGAN PELAKSANAAN PEKERJAAN.
3. KONTRAKTOR AKAN MEMPERHATIKAN SEMUA KONDISI
YANG ADA PADA SITUS SEBELUM PEKERJAAN
DILAKSANAKAN, DAN AKAN MELAPORKAN SETIAP KETIDAK
SESUAIAN ANTARA GAMBAR, ATAU KESALAHAN GAMBAR
TERHADAP KONDISI SITUS KE ARCHITECT
4. KONTRAKTOR DILARANG UNTUK MENSKALA GAMBAR ATAU
RINCIAN. HANYA GUNAKAN DIMENSI TERTULIS PADA
GAMBAR.
5. RINCIAN MINOR MUNGKIN TIDAK TAMPIL DALAM GAMBAR,
TETAPI TETAP MERUPAKAN BAGIAN DARI PEKERJAAN
KONSTRUKSI DAN TETAP TERMASUK SEBAGAI BAGIAN
PENTING DALAM PEMBANGUNAN JIKA HAL TERSEBUT
DIINDIKASI DALAM GAMBAR KONTRAKTOR PERLU TETAP
MELAKSANAKANNYA DI LAPANGAN
6. KONTRAKTOR AKAN MENGKOORDINASI SEMUA PROSEDUR
KERJA SESUAI DENGAN PERSYARATAN OTORITAS DAERAH
7. LIHAT SPESIFIKASI KODE DAN PERATURAN YANG BERLAKU
8. POSISI DAN JENIS FURNITUR HANYA SEBAGIA ACUAN,
NAMUN BILA TERDAPAT FURNITUR YANG TERMASUK DALAM
DESAIN AKAN DI TAMPILKAN DALAM RENCANA DETAIL
FURNITURE
9. DIMENSI DINDING PADA DENAH ADALAH TOTAL KETEBALAN
DINDING TERMASUK MATERIAL AKHIR (FINISHING)
10. KONTRAKTOR WAJIB MEMBUAT GAMBAR KERJA
PELAKSANAAN (SHOP DRAWING) BERDASARKAN GAMBAR
KONSTRUKSI DARI KONSULTAN SEBELUM PELAKSANAAN.
GAMBAR KERJA TERSEBUT HARUS MENDAPATKAN
PERSETUJUAN KONSULTAN
AND 13 12 22
DRO, DIT
AMA
A2
A 109.03
