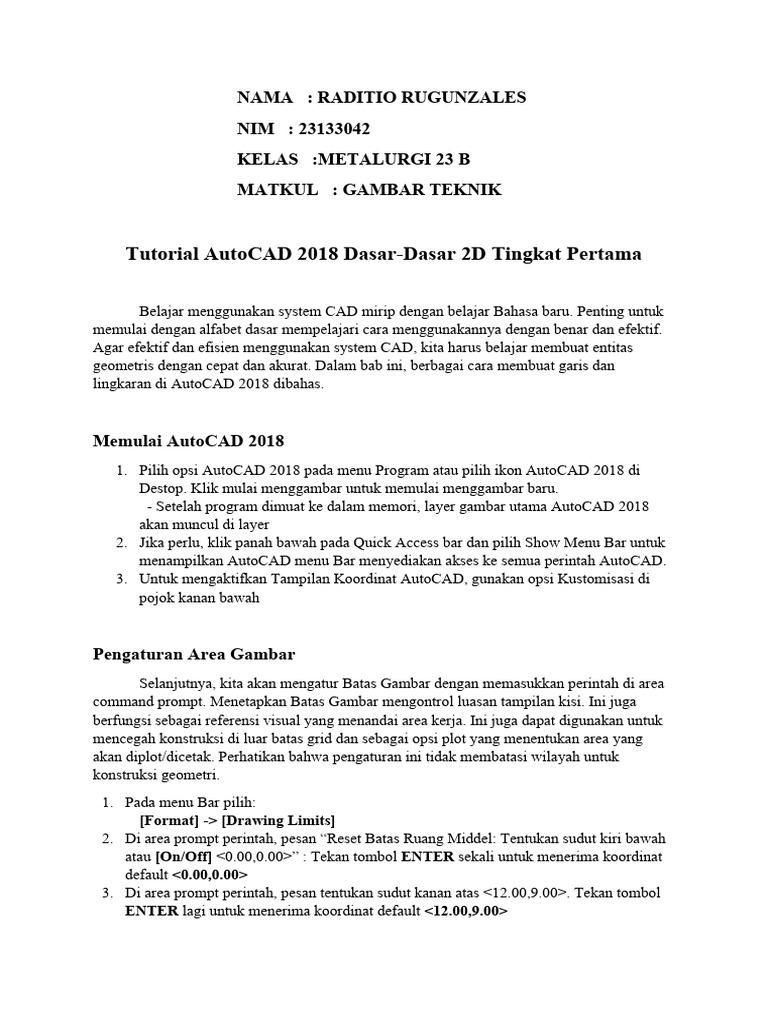

NAMA : RADITIO RUGUNZALES

NIM : 23133042
KELAS :METALURGI 23 B
MATKUL : GAMBAR TEKNIK

Tutorial AutoCAD 2018 Dasar-Dasar 2D Tingkat Pertama

Belajar menggunakan system CAD mirip dengan belajar Bahasa baru. Penting untuk
memulai dengan alfabet dasar mempelajari cara menggunakannya dengan benar dan efektif.
Agar efektif dan efisien menggunakan system CAD, kita harus belajar membuat entitas
geometris dengan cepat dan akurat. Dalam bab ini, berbagai cara membuat garis dan
lingkaran di AutoCAD 2018 dibahas.

Memulai AutoCAD 2018

1. Pilih opsi AutoCAD 2018 pada menu Program atau pilih ikon AutoCAD 2018 di
Destop. Klik mulai menggambar untuk memulai menggambar baru.
- Setelah program dimuat ke dalam memori, layer gambar utama AutoCAD 2018
akan muncul di layer
2. Jika perlu, klik panah bawah pada Quick Access bar dan pilih Show Menu Bar untuk
menampilkan AutoCAD menu Bar menyediakan akses ke semua perintah AutoCAD.
3. Untuk mengaktifkan Tampilan Koordinat AutoCAD, gunakan opsi Kustomisasi di
pojok kanan bawah

Pengaturan Area Gambar

Selanjutnya, kita akan mengatur Batas Gambar dengan memasukkan perintah di area
command prompt. Menetapkan Batas Gambar mengontrol luasan tampilan kisi. Ini juga
berfungsi sebagai referensi visual yang menandai area kerja. Ini juga dapat digunakan untuk
mencegah konstruksi di luar batas grid dan sebagai opsi plot yang menentukan area yang
akan diplot/dicetak. Perhatikan bahwa pengaturan ini tidak membatasi wilayah untuk
konstruksi geometri.
1. Pada menu Bar pilih:
[Format] -> [Drawing Limits]
2. Di area prompt perintah, pesan “Reset Batas Ruang Middel: Tentukan sudut kiri bawah
atau [On/Off] <0.00,0.00>” : Tekan tombol ENTER sekali untuk menerima koordinat
default <0.00,0.00>
3. Di area prompt perintah, pesan tentukan sudut kanan atas <12.00,9.00>. Tekan tombol
ENTER lagi untuk menerima koordinat default <12.00,9.00>
 4. Di dalam area Menu Bar pilih:
[View] -> [Zoom] -> [All]
5. Gerakan kursor grafis di dekat sudut kanan atas di dalam area gambar dan perhatikan
bahwa area tampilan telah diperbarui
6. Tekan tombol fungsi [F7] sekali untuk mematikan tampilan garis Grid

Basis Data CAD dan Sistem Koordinat Pengguna

Desain dan gambar yang dibuat dalam sistem CAD biasanya ditentukan dan disimpan
menggunakan kumpulan titik dalam apa yang disebut ruang dunia. Di sebagian besar sistem
CAD, ruang dunia didefinisikan menggunakan sistem koordinat Cartesian tiga dimensi. Tiga
sumbu yang saling tegak lurus, biasanya disebut sumbu X-, Y-, X dan Z, mendefinisikan
sistem ini. Perpotongan ketiga sumbu koordinat tersebut membentuk suatu titik yang disebut
titik asal. Setiap titik di ruang dunia kemudian dapat didefinisikan sebagai jarak dari titik asal
dalam arah X-, Y- dan Z-. Di sebagian besar sistem CAD, arah panah yang ditunjukkan pada
sumbu mengidentifikasi sisi positif dari koordinat.
File CAD, yang merupakan versi elektronik dari desain, berisi data yang
menggambarkan entitas yang dibuat dalam sistem CAD. Informasi seperti nilai koordinat
ruang dunia untuk semua titik akhir, titik pusat, dll., beserta deskripsi jenis entitas, semuanya
disimpan dalam file. Mengetahui bahwa AutoCAD menyimpan desain dengan menyimpan
data koordinat membantu kita memahami masukan yang diperlukan untuk membuat entitas.
Ikon di dekat sudut kiri bawah jendela grafik AutoCAD default menunjukkan arah X
positif dan arah Y positif dari sistem koordinat yang aktif. Di AutoCAD, sistem koordinat
yang digunakan untuk membuat entitas disebut sistem koordinat pengguna (UCS). Secara
default, sistem koordinat pengguna disejajarkan dengan sistem koordinat dunia (WCS).
Sistem koordinat dunia adalah sistem koordinat yang digunakan oleh AutoCAD sebagai dasar
untuk mendefinisikan semua objek dan sistem koordinat lain yang ditentukan oleh pengguna.
Kita dapat menganggap asal mula sistem koordinat dunia sebagai titik tetap yang digunakan
sebagai acuan untuk semua pengukuran. Orientasi default sumbu Z dapat dianggap sebagai
nilai positif di depan monitor dan nilai negatif di dalam monitor.

Menyimpan Desain
1. Di Quick Access Toolbar, pilih [SAVE]
- Perhatikan bahwa perintah ini juga dapat diaktifkan dengan kombinasi tombol
cepat [Ctrl]
2. Di kotak dialog Simpan Gambar, pilih folder tempat anda ingin menyimpan file
CAD dan masukkan Spacer di kotak Nama file
3. Kik simpan di kotak dialog Simpan Gambar untuk menerima pilihan dan
menyimpannya. Perhatikan jenis file default DWG yang merupakan gambar
standar AutoCAD.
- Untuk keluar dari AutoCAD 2018, pilih Exit AutoCAD di menu Bar atau ketik
QUIT pada command prompt. Perhatikan bahwa perintah ini juga dapat
diaktifkan dengan kombinasi tombol cepat [Ctrl]+[Q]
 Tutorial AutoCAD 2018 Menggambar 3D Pemodelan

*Teknik Kontruksi Dasar

Mengontrol Warna
Setiap lapisan memiliki warna yang terkait dengannya. Menggunakan warna berbeda
untuk lapisan yang berbeda membantu membedakan secara visual berbagai informasi di
dalamnya. Warna objek juga dapat mengontrol tampilan selama percetakan.
Ada dua cara yang berbeda dalam memilih warna untuk objek pada layer. Cara
terbaik biasanya adalah mengatur warna layer dan menggambar objek pada layer yang sesuai,
metode ini membuat gambar tetap terorganisir.

Menggunakan Arc
Perintah Arc ada di tab Home, Panel Draw atau dapat ketik Arc pada prompt perintah.
Ada beberapa cara berbeda untuk membuat busur.
- Arc Start, Center, End
(Klik tombol: Start, Center, End dari flyout busur, tentukan titik awal busur.)
Busur ditarik berlawanan arah jarum jam dari titik awal. Perhatikan bahwa sekarang
Start, Center, End adalah tombol teratas pada flyout Arc. Ketika menggunakan flyout, item
terakhir yang di klik akan muncul sebagai atas, sehingga pilihan yang sering digunakan hanya
membutuhkan satu klik. Jika titik awal terletak di mana titik akhir berada, busur cembung di
luar garis tengah akan tergambar.

Menggunakan ZOOM
Zoom ada di tab Ribbon View, panel Navigate
Klik: Zoom Perbesar
-Gambar dapat diperbesar hingga dua kali lipat dari ukuran sebelumnya
Klik: Zoom Perkecil
-Gambar akan kembali ke ukuran aslinya di layar. Memperbesar dan Zoom Out
menggunakan fitur Skala pada perintah Zoom untuk memperbesar ke skala 2X (dua kali
ukuran sebelumnya) dan 0,5X (setengah ukuran sebelumnya)
