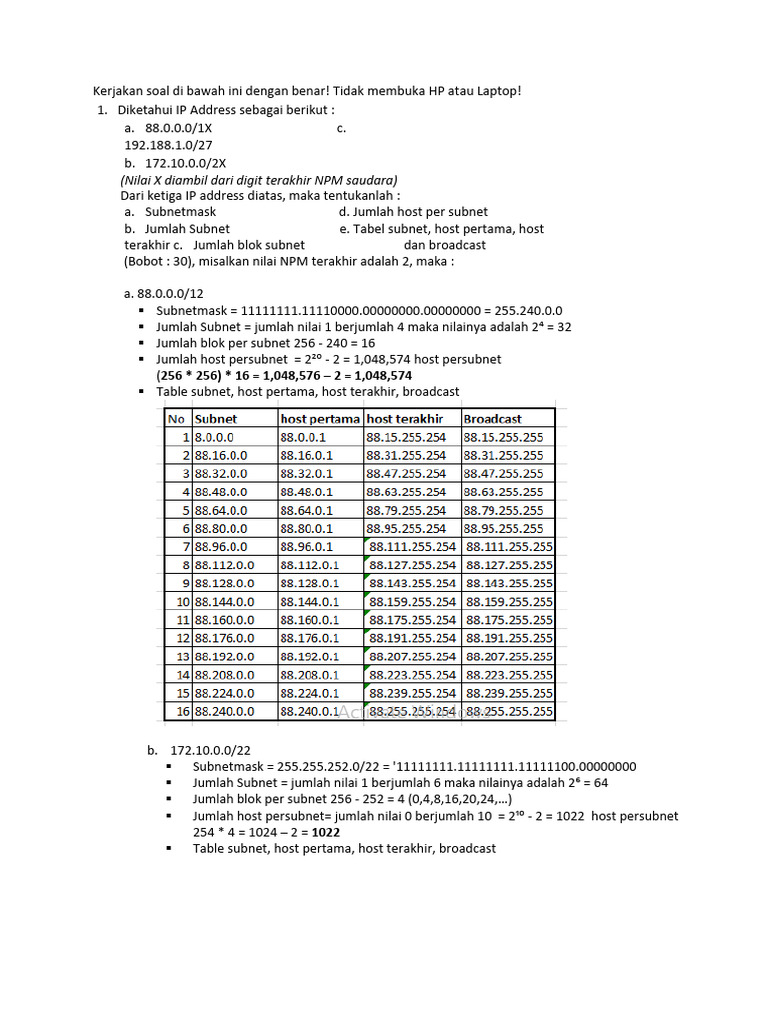

Kerjakan soal di bawah ini dengan benar! Tidak membuka HP atau Laptop!

1. Diketahui IP Address sebagai berikut :

a. 88.0.0.0/1X c.
192.188.1.0/27
b. 172.10.0.0/2X
(Nilai X diambil dari digit terakhir NPM saudara)
Dari ketiga IP address diatas, maka tentukanlah :
a. Subnetmask d. Jumlah host per subnet
b. Jumlah Subnet e. Tabel subnet, host pertama, host
terakhir c. Jumlah blok subnet dan broadcast
(Bobot : 30), misalkan nilai NPM terakhir adalah 2, maka :

a. 88.0.0.0/12
 Subnetmask = 11111111.11110000.00000000.00000000 = 255.240.0.0
 Jumlah Subnet = jumlah nilai 1 berjumlah 4 maka nilainya adalah 2⁴ = 32
 Jumlah blok per subnet 256 - 240 = 16
 Jumlah host persubnet = 2²⁰ - 2 = 1,048,574 host persubnet
(256 * 256) * 16 = 1,048,576 – 2 = 1,048,574
 Table subnet, host pertama, host terakhir, broadcast

b. 172.10.0.0/22
 Subnetmask = 255.255.252.0/22 = '11111111.11111111.11111100.00000000
 Jumlah Subnet = jumlah nilai 1 berjumlah 6 maka nilainya adalah 2⁶ = 64
 Jumlah blok per subnet 256 - 252 = 4 (0,4,8,16,20,24,…)
 Jumlah host persubnet= jumlah nilai 0 berjumlah 10 = 2¹⁰ - 2 = 1022 host persubnet
254 * 4 = 1024 – 2 = 1022
 Table subnet, host pertama, host terakhir, broadcast
No Subnet host pertama host terakhir Broadcast
 1 172.10.0.0 172.10.0.1 172.10.3.254 172.10.3.255
2 172.10.4.0 172.10.4.1 172.10.7.254 172.10.7.255
3 172.10.8.0 172.10.8.1 72.10.11.254 172.10.11.255
4 172.10.12.0 172.10.12.1 72.10.15.254 172.10.15.255
5 172.10.16.0 172.10.16.1 72.10.19.254 172.10.19.255
6 172.10.20.0 172.10.20.1 72.10.23.254 172.10.23.255
7 172.10.24.0 172.10.24.1 72.10.27.254 172.10.27.255
8 172.10.28.0 172.10.28.1 72.10.31.254 172.10.31.255
9 172.10.32.0 172.10.32.1 72.10.35.254 172.10.35.255
10 172.10.36.0 172.10.36.1 72.10.39.254 172.10.39.255
11 172.10.40.0 172.10.40.1 72.10.43.254 172.10.43.255
12 172.10.44.0 172.10.44.1 72.10.47.254 172.10.47.255
13 172.10.48.0 172.10.48.1 72.10.51.254 172.10.51.255
14 172.10.52.0 172.10.52.1 72.10.55.254 172.10.55.255
15 172.10.56.0 172.10.56.1 72.10.59.254 172.10.59.255
16 172.10.60.0 172.10.60.1 72.10.63.254 172.10.63.255
17 172.10.64.0 172.10.64.1 72.10.67.254 172.10.67.255
18 172.10.68.0 172.10.68.1 72.10.71.254 172.10.71.255
19 172.10.72.0 172.10.72.1 72.10.75.254 172.10.75.255
20 172.10.76.0 172.10.76.1 72.10.79.254 172.10.79.255
21 172.10.80.0 172.10.80.1 72.10.83.254 172.10.83.255
22 172.10.84.0 172.10.84.1 72.10.87.254 172.10.87.255
23 172.10.88.0 172.10.88.1 72.10.91.254 172.10.91.255
24 172.10.92.0 172.10.92.1 72.10.95.254 172.10.95.255
25 172.10.96.0 172.10.96.1 72.10.99.254 172.10.99.255
26 172.10.100.0 172.10.100.1 2.10.103.254 172.10.103.255
27 172.10.104.0 172.10.104.1 2.10.107.254 172.10.107.255
28 172.10.108.0 172.10.108.1 2.10.111.254 172.10.111.255
29 172.10.112.0 172.10.112.1 2.10.115.254 172.10.115.255
30 172.10.116.0 172.10.116.1 2.10.119.254 172.10.119.255
31 172.10.120.0 172.10.120.1 2.10.123.254 172.10.123.255
32 172.10.124.0 172.10.124.1 2.10.127.254 172.10.127.255
33 172.10.128.0 172.10.128.1 2.10.131.254 172.10.131.255
34 172.10.132.0 172.10.132.1 2.10.135.254 172.10.135.255
35 172.10.136.0 172.10.136.1 2.10.139.254 172.10.139.255
36 172.10.140.0 172.10.140.1 2.10.143.254 172.10.143.255
37 172.10.144.0 172.10.144.1 2.10.147.254 172.10.147.255
38 172.10.148.0 172.10.148.1 2.10.151.254 172.10.151.255
39 172.10.152.0 172.10.152.1 2.10.155.254 172.10.155.255
40 172.10.156.0 172.10.156.1 2.10.159.254 172.10.159.255
41 172.10.160.0 172.10.160.1 2.10.163.254 172.10.163.255
42 172.10.164.0 172.10.164.1 2.10.167.254 172.10.167.255
43 172.10.168.0 172.10.168.1 2.10.171.254 172.10.171.255
44 172.10.172.0 172.10.172.1 2.10.175.254 172.10.175.255
45 172.10.176.0 172.10.176.1 2.10.179.254 172.10.179.255
46 172.10.180.0 172.10.180.1 2.10.183.254 172.10.183.255
47 172.10.184.0 172.10.184.1 2.10.187.254 172.10.187.255
48 172.10.188.0 172.10.188.1 2.10.191.254 172.10.191.255
49 172.10.192.0 172.10.192.1 2.10.195.254 172.10.195.255
50 172.10.196.0 172.10.196.1 2.10.199.254 172.10.199.255
 51 172.10.200.0 172.10.200.1 2.10.203.254 172.10.203.255
52 172.10.204.0 172.10.204.1 2.10.207.254 172.10.207.255
53 172.10.208.0 172.10.208.1 2.10.211.254 172.10.211.255
54 172.10.212.0 172.10.212.1 2.10.215.254 172.10.215.255
55 172.10.216.0 172.10.216.1 2.10.219.254 172.10.219.255
56 172.10.220.0 172.10.220.1 2.10.223.254 172.10.223.255
57 172.10.224.0 172.10.224.1 2.10.227.254 172.10.227.255
58 172.10.228.0 172.10.228.1 2.10.231.254 172.10.231.255
59 172.10.232.0 172.10.232.1 2.10.235.254 172.10.235.255
60 172.10.236.0 172.10.236.1 2.10.239.254 172.10.239.255
61 172.10.240.0 172.10.240.1 2.10.243.254 172.10.243.255
62 172.10.244.0 172.10.244.1 2.10.247.254 172.10.247.255
63 172.10.248.0 172.10.248.1 2.10.251.254 172.10.251.255
64 172.10.252.0 172.10.252.1 2.10.255.254 172.10.255.255

c. 192.188.1.0/27
 Subnetmask = '11111111.11111111.11111111.11100000 = 255.255.255.224
 Jumlah Subnet = jumlah nilai 1 berjumlah 3 maka nilainya adalah 2ᶾ = 8
 Jumlah blok per subnet 256 - 224 = 32 (0,32,64,96,128,….)
 Jumlah host persubnet = 2⁵ - 2 = 30 host persubnet

 Table subnet, host pertama, host terakhir, broadcast

No Subnet host pertama host terakhir Broadcast

1 192.188.1.0 192.188.1.1 192.188.1.30 192.188.1.31
2 192.188.1.32 192.188.1.33 192.188.1.62 192.188.1.63
3 192.188.1.64 192.188.1.65 192.188.1.94 192.188.1.95
4 192.188.1.96 192.188.1.97 192.188.1.126 192.188.1.127
5 192.188.1.128 192.188.1.129 192.188.1.158 192.188.1.159
6 192.188.1.160 192.188.1.161 192.188.1.190 192.188.1.191
7 192.188.1.192 192.188.1.193 192.188.1.222 192.188.1.223
8 192.188.1.224 192.188.1.225 192.188.1.254 192.188.1.255

2. Sebuah perusahaan skala menengah meminta saudara untuk membangun

jaringan komputer pada kantornya yang terdiri dari 4 divisi dan masing-masing
divisi memiliki
jumlah PC yang ditunjukkan oleh tabel berikut :
Misalkan NPM 2 digit terakhir 42
Divisi 1 2 3 4

Jumlah PC 242 542 1042 2042

(Nilai XX diambil dari 2 digit terakhir NPM saudara). Misalkan NPM 2 digit terakhir 42
IP Address yang diberikan dari ISP adalah 168.192.0.0/16
Dari ilustrasi diatas, maka : (Bobot : 40)

a. Jelaskan secara detail fase-fase dalam membangun jaringan komputer tersebut !

b. Gambarkan arsitektur jaringan tersebut !
c. Buatlah subnetting menggunakan metode VLSM sesuai kebutuhan perusahaan
yang memiliki 4 divisi tersebut !
 Jawaban :
 Cari jumlah host setiap divisi misalkan NPM nya di 42, maka subnet yang didapat pada setiap lab
adalah : Divisi 1 = 242, Divisi 2 = 542, Divisi 3 = 1042, Divisi 4 = 2042, jadi jika dilihat jaringan di sini
yang menjadi utamanya adalah 4 divisi dengan pembagian host yang tidak sama maka kita
menggunaka metode VLSM (Variable Length Subnet Mask)
a. Fase-fase membangun jaringan :
 Menentukan topologi yang akan digunakan
 Mempersiapkan perangkat keras sesuai kebutuhan dari topologi
i. Komputer / laptop / Device
ii. Network hardware (Switch, Mikrotik)
iii. Persiapan pengkabelan (RJ45, kabel LAN, tang crimping, LAN Tester)
 Mepersiapkan perangkat lunak

b. Untuk membuat gambar maka kalian harus buat dulu daftar ip nya, jadi setelah mengerjakan soal c
bisa dibuatkan konfigurasinya sesuai denga ip yang didapat pada jawaban C

c. Penjelasan subnetting menggunakan VLSM 168.192.0.0/16

Ambil yang terbanyak terlebih dahulu dalam hal ini dimulai dari subnet untuk divisi 4,3,2, dan 1

204
2¹¹ =
204
2¹¹ =
102
2¹⁰ =
2⁸ = 256

Divisi A 2042 Subnetmasknya 255.255.248.0

Ip range 255.255.255.255
255.255.248.000
000.000.00 7.255

ip broadcast 168.192.000. 000

000.000.007.255

168.192.007.255

Network 168.192.0.0/21
168.192.0.1 -
IP Range 168.192.7.254
Broadcast 168.192.0.255
Subnetmas
k 255.255.248.0

Divisi B 1042 Subnetmasknya 255.255.248.0

Ip range 255.255.255.255
 255.255.248. 0
0. 0. 7.255

ip broadcast 168.192.008.000
000.000.007.2
55

168.192.015.000

Network 168.192.8.0/21
168.192.8.1 -
IP Range 168.192.15.254
Broadcast 168.192.15.255
Subnetmas
k 255.255.248.0

Divisi C 542 Subnetmasknya 255.255.252.0

Ip range 255.255.255.255
255.255.252.000
000.000.003.255

ip broadcast 168.192.160.000
000.000.003.255

168.192. 190.000
Network 168.192.16.0/22
168.192.16.1 -
IP Range 168.192.19.254
Broadcast 168.192.19.255
Subnetmas
k 255.255.252.0

Divisi D 242 Subnetmasknya 255.255.255.0

Ip range 255.255.255.255
255.255.255.000
000. 000.000.255

ip broadcast 168.192.020.000
000.000.000.255

168.192. 020. 000

Network 168.192.20.0/24
168.192.20.1 -
IP Range 168.192.20.254
Broadcast 168.192.20.255
Subnetmas
k 255.255.255.0
Network 168.192.8.0/24
Divis
Jumlah Alokasi Subnet CIDR Subnetmask Assignable Range Broadcast
i
168.192.0.1 -
4 2042 2046 168.192.0.0 /21 255.255.248.0 168.192.7.255
168.192.7.254
168.192.8.1 -
3 1042 2046 168.192.8.0 /21 255.255.248.0 168.192.15.255
168.192.15.254
168.192.16.1 -
2 542 1022 168.192.16.0 /22 255.255.252.0 168.192.19.255
168.192.19.254
168.192.20.1 -
1 242 254 168.192.20.0 /24 255.255.255.0 168.192.20.255
168.192.20.254

3. Jelaskan cara kerja Internet & DNS Server dimulai dari urutan client menuliskan
nama alamat website di web browser hingga halaman website tujuan tersebut
tampil layar web browser ! (Bobot : 15)

Jawab :

a. Client Memasukkan URL: Pengguna memasukkan URL (Uniform Resource Locator) atau nama
alamat website ke dalam web browser. Contoh: "www.example.com".
b. Resolusi Nama ke IP: Web browser di client pertama-tama memeriksa cache lokalnya untuk
melihat apakah sudah ada informasi resolusi nama (DNS resolution) untuk alamat tersebut.
Jika tidak, langkah berikutnya adalah mengirimkan permintaan resolusi nama ke DNS server.
c. Permintaan ke DNS Server: Jika informasi tidak ada di cache, web browser mengirimkan
permintaan DNS ke DNS server. DNS server bertugas untuk menerjemahkan nama domain
(seperti "www.example.com") menjadi alamat IP yang sesuai.
d. DNS Resolution: DNS server menerima permintaan dan mencari informasi dalam database-
nya. Jika informasi ditemukan, DNS server mengembalikan alamat IP yang terkait dengan
nama domain tersebut ke web browser client.
e. Koneksi ke Server Web: Web browser client menggunakan alamat IP yang ditemukan untuk
membuat koneksi ke server web yang meng-host situs web yang diminta.
f. Permintaan ke Server Web: Setelah terhubung dengan server web, web browser client
mengirimkan permintaan untuk halaman web yang spesifik, seperti "GET /index.html
HTTP/1.1".
g. Server Menanggapi: Server web menerima permintaan tersebut dan merespons dengan
mengirimkan data halaman web yang diminta ke web browser melalui koneksi yang sudah
dibuat.
h. Tampil di Web Browser: Web browser menerima data dari server web dan
menginterpretasikannya untuk menampilkan halaman web di layar pengguna.
4. Jelaskan secara lengkap perbedaan mendasar antara static routing, default routing
dan
dynamic routing (disertai dengan contoh) ! (Bobot : 15)

Jawab :

Static Routing

Static routing adalah metode manual untuk mengkonfigurasi rute dalam jaringan. Dalam static routing,
administrator jaringan secara manual menentukan jalur yang harus diambil paket data untuk mencapai
tujuannya. Jalur tersebut biasanya dimasukkan ke dalam tabel routing pada masing-masing router.

Berikut ini adalah karakteristik static routing:

 Static routing dikonfigurasi secara manual oleh administrator pada setiap router dalam jaringan.
 Rute statis tidak dapat beradaptasi dengan perubahan jaringan, misal jika ada kegagalan link atau
koneksi baru.
 Static routing relatif sederhana untuk diterapkan dan membutuhkan lebih
sedikit overhead dibandingkan dengan protokol dynamic routing.
 Static routing rumit untuk dikelola dalam jaringan besar yang memiliki banyak rute karena setiap
rute pada router harus dikonfigurasi secara individual.

Default Routing

Default routing adalah jenis routing statis yang khusus digunakan saat suatu router tidak memiliki rute
khusus untuk jaringan tujuan. Konfigurasi ini memungkinkan router untuk meneruskan paket data
ketika tidak ada rute yang cocok dalam tabel routing untuk menuju jaringan tujuan.

Karakteristik default routing yaitu:

 Default routing membantu mengurangi ukuran tabel routing dengan menyediakan satu pintu masuk
untuk rute yang tujuannya tidak diketahui.
 Semua paket data dengan alamat tujuan yang tidak jelas akan diteruskan ke gateway default.
 Default routing biasanya digunakan di jaringan kecil dengan gateway tunggal dalam rangka
menyederhanakan konfigurasi routing.

Dynamic Routing

Dalam dynamic routing, terjadi pertukaran informasi routing secara otomatis

antara router menggunakan protokol dynamic routing. Protokol ini memungkinkan router untuk secara
dinamis mempelajari perubahan topologi jaringan dan memilih rute optimal berdasarkan kondisi
jaringan.

Karakteristik dari dynamic routing meliputi:

 Protokol dynamic routing terus memperbarui tabel routing sebagai respons terhadap perubahan
topologi jaringan, kerusakan link, atau kemacetan. Hal ini membuat router dapat memilih rute yang
paling efisien berdasarkan kondisi jaringan secara real-time.
 Dynamic routing dapat di-upgrade karena router dapat beradaptasi dengan perubahan dalam
jaringan tanpa memerlukan intervensi manual.
 Protokol dynamic routing cenderung mengkonsumsi sumber daya jaringan seperti daya processing,
memori, dan bandwidth lebih besar karena kerjanya yang lebih kompleks.
