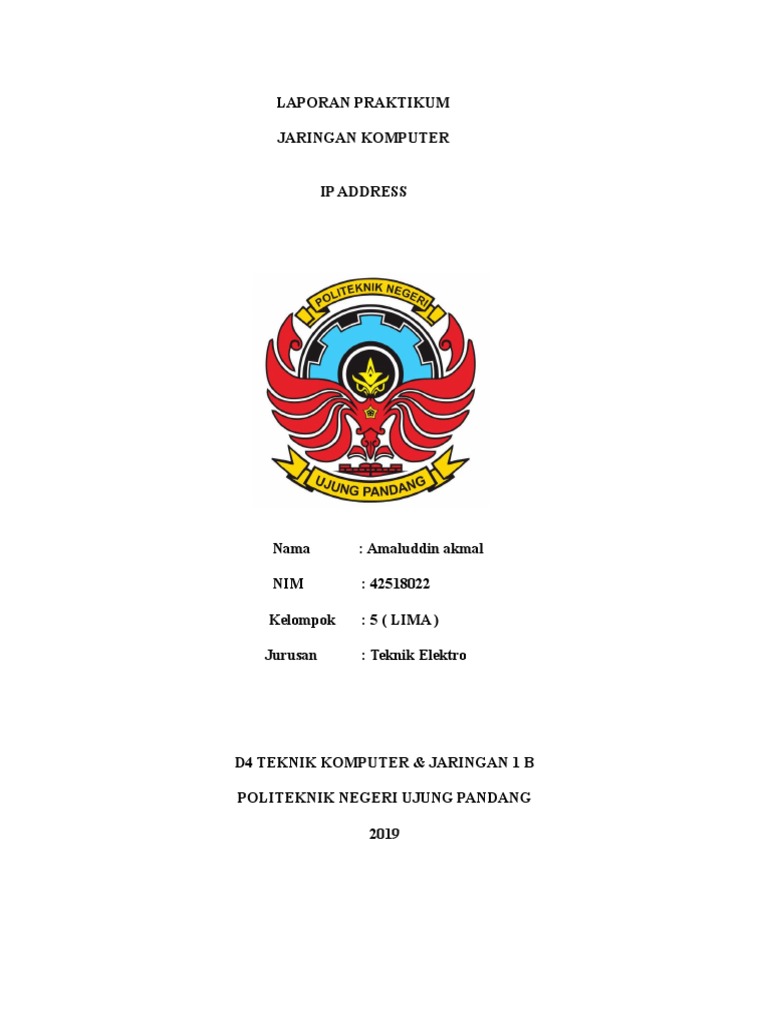

LAPORAN PRAKTIKUM

JARINGAN KOMPUTER

IP ADDRESS

Nama : Amaluddin akmal

NIM : 42518022

Kelompok : 5 ( LIMA )

Jurusan : Teknik Elektro

D4 TEKNIK KOMPUTER & JARINGAN 1 B

POLITEKNIK NEGERI UJUNG PANDANG

2019
A. Tujuan Umum

Setelah menyelesaikan modul ini, anda diharapkan dapat :

1. Menjelaskan struktur IP Addres versi 4
2. Menjelaskan tujuan Subnet Mask
3. Membandingkan karakteristik dan penggunaan Unicast, Broadcast dan
Multicast pada IPv4
4. Membandingkan range IP Publik dan IP Private

B. Skenario
Pada praktikum ini, akan dipraktekkan secara detail struktur IP Address dan
pengaplikasiannya untuk membangun dan menguji IP jaringan dan Sub Networknya.
Akan dilakukan beberapa aktivitas baik melalui praktik langsung dengan PC maupun
menggunakan simulasi dengan aplikasi packet tracer. Adapun job yang akan
dilakukan:
Job 1. Lab- Mengkonversi Sistem Bilangan dengan aplikasi Calculator Windows
Job 2. Lab-Identifikasi IPv4

C. Percobaan
Job 1. Lab - Menggunakan Windows Kalkulator

Tujuan
Bagian 1. Akses Windows Calculator
Bagian 2. Konversi antar bilangan
Bagian 3. Konversi IPv4 dan Subnet Mask ke Bilangan Biner
Bagian 4. Memisahkan jumlah host dan jumlah network dengan menggunakan Power
of 2
Bagian 5. Konversi MAC address dan IPv6 ke Bilangan Biner

Latar Belakang/Skenario
Seorang teknisi jaringan menggunakan bilangan biner, decimal dan hexadecimal
ketika bekerja dengan computer dan jaringan. Microsoft menyediakan aplikasi
bawaan Calculator sebagai bagian dari sistem operasinya. Versi Windows 7
Calculator dengan menu Standar yang dapat digunakan untuk melakukan tugas-tugas
aritmatika dasar seperti penjumlahan, pengurangan, perkalian, dan pembagian.
Aplikasi Kalkulator juga memiliki program lanjutan, ilmiah, dan kemampuan
statistik.
Pada percobaan ini, akan digunakan Windows 7 Calculator dengan menu Programmer
untuk mengkonversi antara sistem bilangaan biner, decimal dan hexadecimal.

Sumber daya yang dibutuhkan

1 PC (minimal Windows 7, Vista, XP)

Langkah Kerja
Bagian 1. Akses Windows Calculator
a) Klik Start Windows, pilih All Programs
b) Klik folder Accessories dan pilih Calculator
c) Aplikasi calculator terbuka, klik view
menu Sebutkan 4 mode yang tersedia
________________________________________________________________
________________________________________________________________
Bagian 2. Konversi antar Sistem Bilangan
a) Klik View menu, dan pilih Programmer
Sistem bilangan yang aktiv adalah ____________________________________
Bilangan yang muncul pada number pad yang aktiv pada bilangan decimal
adalah __________________________________________________________
b) Klik Bin (binary) tombol radio.

Decimal Binary Hexadecimal

86
175
204
0001 0011
0100 1101
0010 1010
38
93
E4

Bagian 3. Konversi IPv4 dan Subnet Mask ke Bilangan Biner

Pengalamatan IP address versi 4 dan subnet mask direpresentasikan format dot
decimal (4 oktet) seperti 192.168.10.1 dan 255.255.255.0. Masing-masing octet dapat
dikonversi ke bilangan biner (8 bit). Sebuah octet terdiri atas 8 bit. Apabila semua
octet dikonversi kebiner, maka berapa jumlah bit? ___________________________
a) Konversi IP address 192.168.10.1 ke bilangan biner pada table berikut

Decimal Binary

192

168

10

b) Konversi Subnet Mask 255.255.255.0 ke bilangan biner pada table berikut

Decimal Binary

0 0000 0000

128 1000 0000

192 1100 0000

224 1110 0000

240 1111 0000

248 1111 1000

252 1111 1100

254 1111 1110

255 1111 1111

Bagian 4. Menentukan jumlah host dan jumlah network dengan menggunakan
Power of 2
a) Untuk menghitung jumlah host dalam sebuah jaringan, porsi network dan porsi
host harus ditentukan terlebih dahulu.
Sebagai contoh, konversi ke bilangan biner IP address 192.168.1.10 dengan
Subnet mask 255.255.248.0 dan sejajarkan bilangan bitnya.

Decimal IP Address and

Subnet Mask Binary IP Address and Subnet Mask

192.168.1.10
255.255.248.0
Jumlah bit keseluruhan adalah 32 bit (masing-masing pada IP address dan
Subnet mask). 21 bit pertama pada IP address bernilai 1 berturut-turut
110000001010100000000 mewakili porsi network. Dan 11 bit 00100001010
mewakili porsi host.
Berapa nilai decimal dan biner jumlah network untuk alamat ini
-------------------------------------------------------------------------------------------------

Berapa nilai decimal dan biner jumlah host untuk alamat ini
-------------------------------------------------------------------------------------------------
Karena jumlah network dan alamat broadcast menggunakan dua alamat subnet,
maka formula yang digunakan pangkat 2 dari jumlah bit dari porsi host dikurangi
2:

Jumlah host = 2 (jumlah bit porsi host)- 2

b) Isilah table berikut untuk melihat jumlah host

Jumlah bit
Jumlah host
porsi host

5 30

14 194

24 574

10 98
c) Hitung jumlah bit host dan jumlah host pada Subnet Mask berikut

Jumlah bit Jumlah

Subnet Mask Binary Subnet Mask porsi Host Host

255.255.255.0
255.255.240.0
255.255.255.128
255.255.255.252
255.255.0.0

Job 2. Lab-Identifikasi Alamat IPv4

Tujuan
1. Identifikasi IPv4
2. Klasifikasi IPv4

Latar Belakang
Pengalamatan merupakan hal terpenting pada protocol layer network karena ini
memungkinkan komunikasi data antarhost dalam jaringan atau pada jaringan yang
berbeda. Pada praktikum ini, akan memeriksa struktur pengalamatan IP versi 4,
mengidentifikasi variasi alamat IPv4 yang meliputi porsi network, porsi host dan
subnet mask. Tipe pengalamatan mencakup public, private, unicast dan multicast.

Sumber Daya yang Dibutuhkan

PC dengan akses internet
Aplikasi Calculator Windows
Percobaan
Bagian 1. Identifikasi IPv4
Berikut beberapa contoh pada table dan isilah sesuai informasi yang sesuai
Langkah 1. Analisa table dibawah dan identifikasi jumlah porsi network dan
host pada IPv4.

N = semua 8 bits setiap octet untuk porsi network

n = bit untuk porsi network
H = semua 8 bits setiap octet untuk porsi host
h = bit untuk porsi host

Network/Host
N,n = Network
IP Address/Prefix H,h = Host Subnet Mask Network Address

192.168.10.10/24 N.N.N.H 255.255.255.0 192.168.10.0

10.101.99.17/23 N.N.nnnnnnnh.H 255.255.254.0 10.101.98.0

209.165.200.227/27
172.31.45.252/24
10.1.8.200/26
172.16.117.77/20
10.1.1.101/25
209.165.202.140/27
192.168.28.45/28

Langkah 2. Analisa table dibawah dan susunlah range alamat host dan alamat
broadcast yang diberikan pada sebuah jaringan.
 Last Host Broadcast
IP Address/Prefix First Host Address Address Address

192.168.10.10/24 192.168.10.1 192.168.10.254 192.168.10.255

10.101.99.17/23
209.165.200.227/27
172.31.45.252/24
10.1.8.200/26
172.16.117.77/20
10.1.1.101/25
209.165.202.140/27
192.168.28.45/28

Bagian 2. Klasifikasi Alamat IP versi 4

Identifikasi dan klasifikasikan beberapa contoh IPv4.
Langkah 1. Analisa table berikut dan identifikasi tipe alamatnya(network, host,
multicast atau broadcast).

IP Address Subnet Mask Address Type

10.1.1.1 255.255.255.252 host

192.168.33.63 255.255.255.192
239.192.1.100 255.252.0.0
172.25.12.52 255.255.255.0
10.255.0.0 255.0.0.0
172.16.128.48 255.255.255.240
209.165.202.159 255.255.255.224
172.16.0.255 255.255.0.0
224.10.1.11 255.255.255.0
 Langkah 2. Analisa table berikut dan identifikasi alamat public atau private

IP Address Public or Privat

209.165.201.30/27
192.168.255.253/24
10.100.11.103/16
172.30.1.100/28
192.31.7.11/24
172.20.18.150/22
128.107.10.1/16
192.135.250.10/24
64.104.0.11/16

Langkah 3. Analisa table berikut dan identifikasi apakah alamat berikut

termasuk valid host atau tidak

IP Address/prefix Valid Host Address ? Reason

127.1.0.10/24 ya Host
172.16.255.0/16 Ya Host
241.19.10.100/24 Ya Host
192.31.7.255/24 tidak Broadcast
64.102.255.255/14 Ya Host
224.0.0.5/16 Ya Host
10.0.255.255/8 Ya Host
198.133.219.8/24 ya host
D. Hasil dan Analisa

JOB 1. Menggunakan Windows Kalkulator

Bagian 1.
1. 4 mode yang tersedia pada kalkulator
i) Standar
ii) Programer
iii) Ilmiah
iv) Perhitungan tunggal

Windows kalkulator ini mempunyai beberapa fungsi antara lain sebagai alat konversi. Pada
percobaan kali ini kita menggunakan Kalkulator sebagai alat konversi bilangan DEC to BIN,
DEC to HEX, dan sebaliknya

Bagian 2.
1. Sistem bilangan yang aktiv adalah Dec (Desimal).
2. Bilangan yang muncul pada number pad yang aktiv pada bilangan decimal adalah
3.
Decimal Binary Hexsadesimal

86 0101 0110 56

175 1010 1111 AF

204 1100 1100 CC

19 0001 0011 13

77 0100 1101 4D

42 0010 1010 2A

38 0010 0110 38

93 0101 1101 93

228 1110 0100 E4

Bagian 3.
1. Konversi ke Binary IP address 192.168.10.1
Decimal Binary

192 1100 0000

168 1010 1000

10 0000 1010

1 0000 0001

11000000.10101000.00001010.00000001
192 168 10 1

2. Konversi subnet mask 255.255.255.0 ke bilangan binary

Decimal Binary
0 0000 0000
128 1000 0000
192 1100 0000
224 1110 0000
240 1111 0000
248 1111 1000
252 1111 1100
254 1111 1110
255 1111 1111

Bagian 4.

1. Menghitung jumlah host

Jumlah bit Jumlah host = 2^ (jumlah bit porsi host) - 2
Jumlah host
porsi host = (2^5)-2
5 30 = 32-2
14 194 = 30
24 574

10 98

2. Hitung jumlah bit host dan jumlah host pada Subnet Mask berikut
 Jumlah bit Jumlah
Subnet mask Binary Subnet Mask
porsi host Host
255.255.255.0 11111111.11111111.11111111.00000000 256 254
255.255.240.0 11111111.11111111.11111111.11110000 16 14
255.255.255.128 11111111.11111111.11111111.10000000 128 126
255.255.255.252 11111111.11111111.11111111.11111100 4 2
255.255.0.0 11111111.11111111.00000000.00000000 65536 65534

JOB 2. Lab-Identifikasi alamat IPv4

Bagian 1. Identifikasi IPv4

Langkah 1. Identifikasi jumlah porsi network dan host pada IPv4.

Langkah 2. Analisa table dibawah dan susunlah range alamat host dan alamat
broadcast yang diberikan pada sebuah jaringan.

IP Address/Prefix First Host address Last Host Address Broadcast Address

192.168.10.10/24 192.168.10.1 192.168.10.254 192.168.28.46
10.101.99.17/23 10.101.98.1 10.101.99.254 10.101.99.255
209.165.200.227/27 209.165.200.225 209.165.200.254 209.165.200.255
172.31.45.252/24 172.31.45.1 172.31.45.254 172.31.45.255
10.1.8.200/26 10.1.8.193 10.1.8.254 10.1.8.255

172.16.117.77/20 172.16.112.1 172.16.127.254 172.16.127.255

10.1.1.101/25 10.1.1.1 10.1.1.126 10.1.1.127
209.165.202.140/27 209.165.202.129 209.165.202.158
192.168.28.45/28 192.168.28.33 192.168.28.46

Bagian 2. Klasifikasi IPv4

Langkah 1. Analisa table berikut dan identifikasi tipe alamatnya(network, host,multicast
atau broadcast).

IP Address Subnet Mask Address type

10.1.1.1 255.255.255.252 Host
192.168.33.63 255.255.255.192 broadcast
239.192.1.100 255.252.0.0 host
172.25.12.52 255.255.255.0 host
10.255.0.0 255.0.0.0 host
172.16.128.48 255.255.255.240 Network
209.165.202.159 255.255.255.224 Broadcast
172.16.0.255 255.255.0.0 Host
224.10.1.11 255.255.255.0 host

Langkah 2. Analisa table berikut dan identifikasi alamat public atau private
IP Address Public or Privat
209.165.201.30/27 Public
192.168.255.253/24 Privat
10.100.11.103/16 Privat
172.30.1.100/28 Privat
192.31.7.11/24 Public
172.20.18.150/22 Privat
128.107.10.1/16 Public
192.135.250.10/24 Public
64.104.0.11/16 public

Selain di bawah ini merupakan IP Public

10.0.0.1 s/d 10.255.255.254 (Private)

172.16.0.1 s/d 172.31.255.254(Private)
192.168.0.1 s/d 192.168.255.254(Private)

IP Public adalah IP yang bisa diakses langsung oleh internet.

Langkah 3. Analisa table berikut dan identifikasi apakah alamat berikut

termasuk valid host atau tidak
 IP Address/prefix Valid Host Address ? Reason
127.1.0.10/24 ya Host
172.16.255.0/16 Ya Host
241.19.10.100/24 Ya Host
192.168.0.254/24 tidak Broadcast
64.102.255.255/14 Ya Host
224.0.0.5/16 Ya Host
10.0.255.255/8 Ya Host
198.133.219.8/24 ya host

E. Kesimpulan
1. Untuk mempermudah proses converting kita dapat menggunakan aplikasi Windows
kalkulator

2. Alamat subnet adalah alamat IP awal untuk mengenali subnet tersebut di dalam jaringan.

3. Alamat broadcast digunakan untuk menunjukkan gateway dalam subnet.

4. Jumlah bit subnet adalah jumlah di antara Major Define dan Subnet Define.

5. Jumlah bit host adalah jumlah bit setelah Subnet Define.

6. IP Public adalah IP yang bisa diakses langsung oleh internet. Terdapat pula IP Private
yang dimana tidak semua alamat dapat diakses.
-10.0.0.1 s/d 10.255.255.254 (Private)
-172.16.0.1 s/d 172.31.255.254(Private)
-192.168.0.1 s/d 192.168.255.254(Private)
Diluar range diatas merupakan alamat IP public
